Описание:

1. Функция:

Он может вводить нестабильный переменный ток и выходное Регулируемое напряжение. Его Минимальная выходная мощность составляет 1,23 В, а максимальный выходной ток-3 А. LM2596 содержит осциллятор с фиксированной частотой (150 кГц) и стабилизатор контрольного напряжения (1,23 В), и имеет идеальную цепь защиты, ограничение тока, контур отвода тепла и так далее. Эта схема имеет преимущества высокой эффективности и низкого нагрева. Он может в полной мере использовать различные бездействующие трансформаторы вокруг вас, чтобы сделать стабильное напряжение стабильным источником питания.

2. Рабочее напряжение:

LM2596-это переключатель стабилизатора напряжения и понижающей цепи. Пожалуйста, убедитесь, что входное напряжение выше, чем выходное напряжение. В общем входной сигнал 3,2 V - 40V и выход 1,23 V-35V.

3. Принцип цепи:

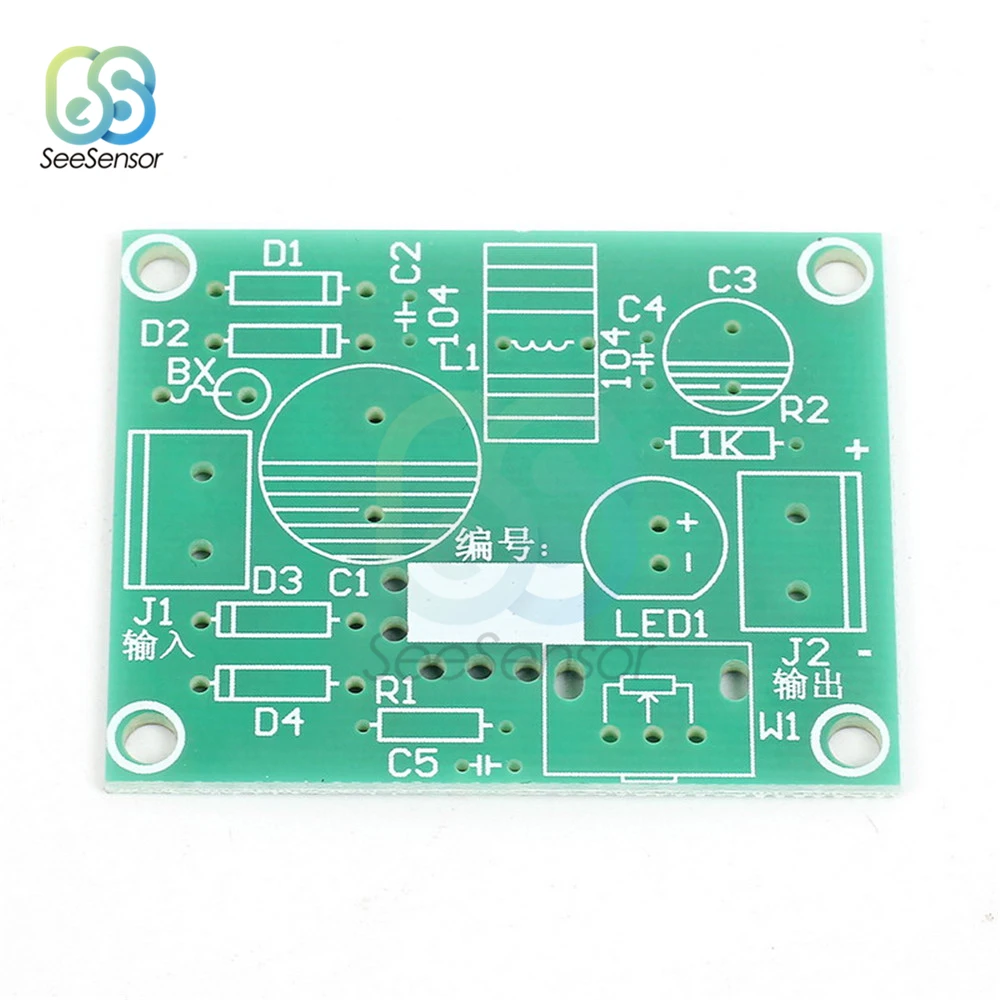

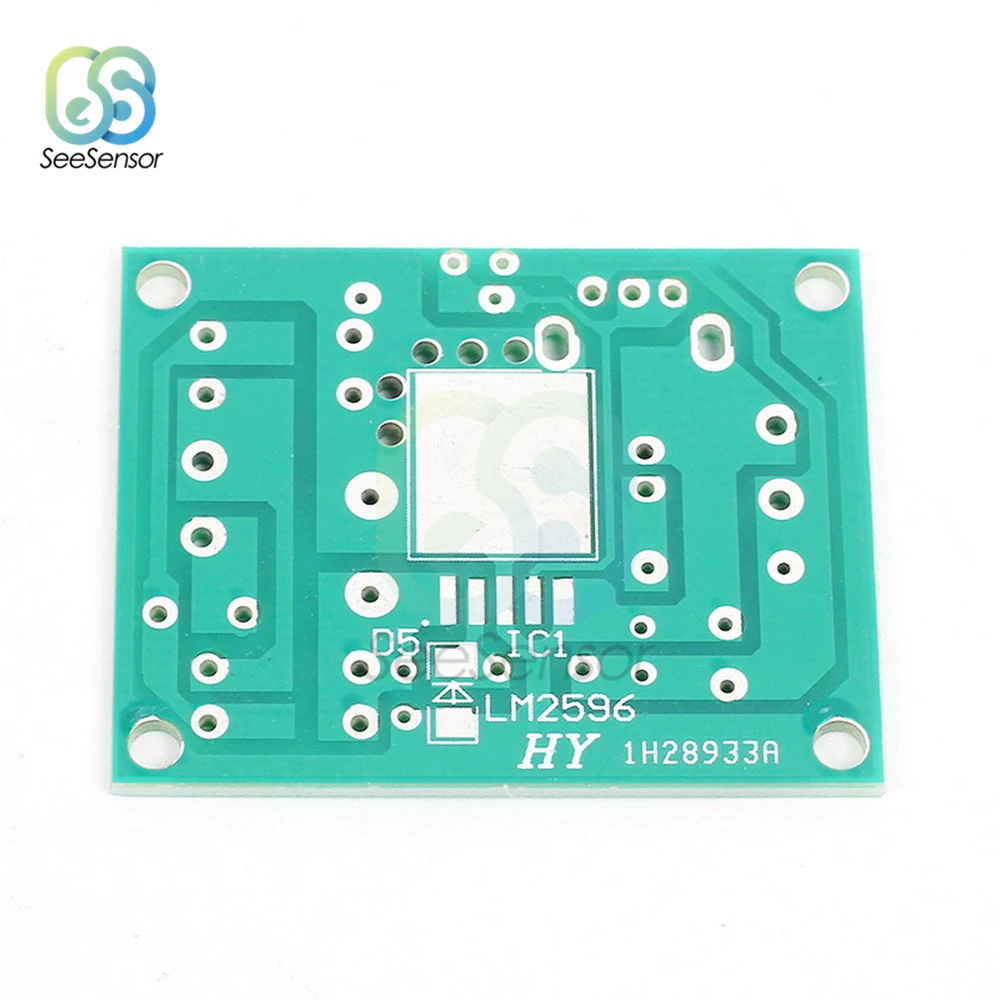

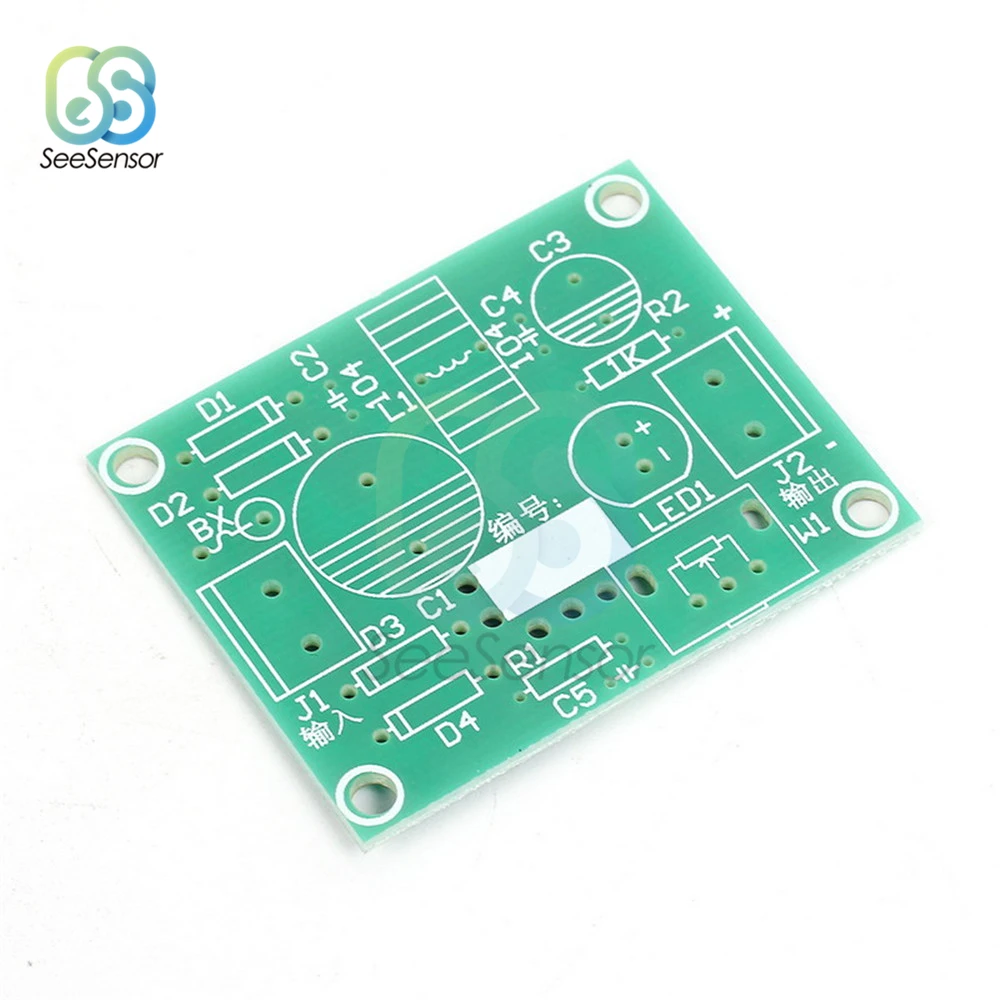

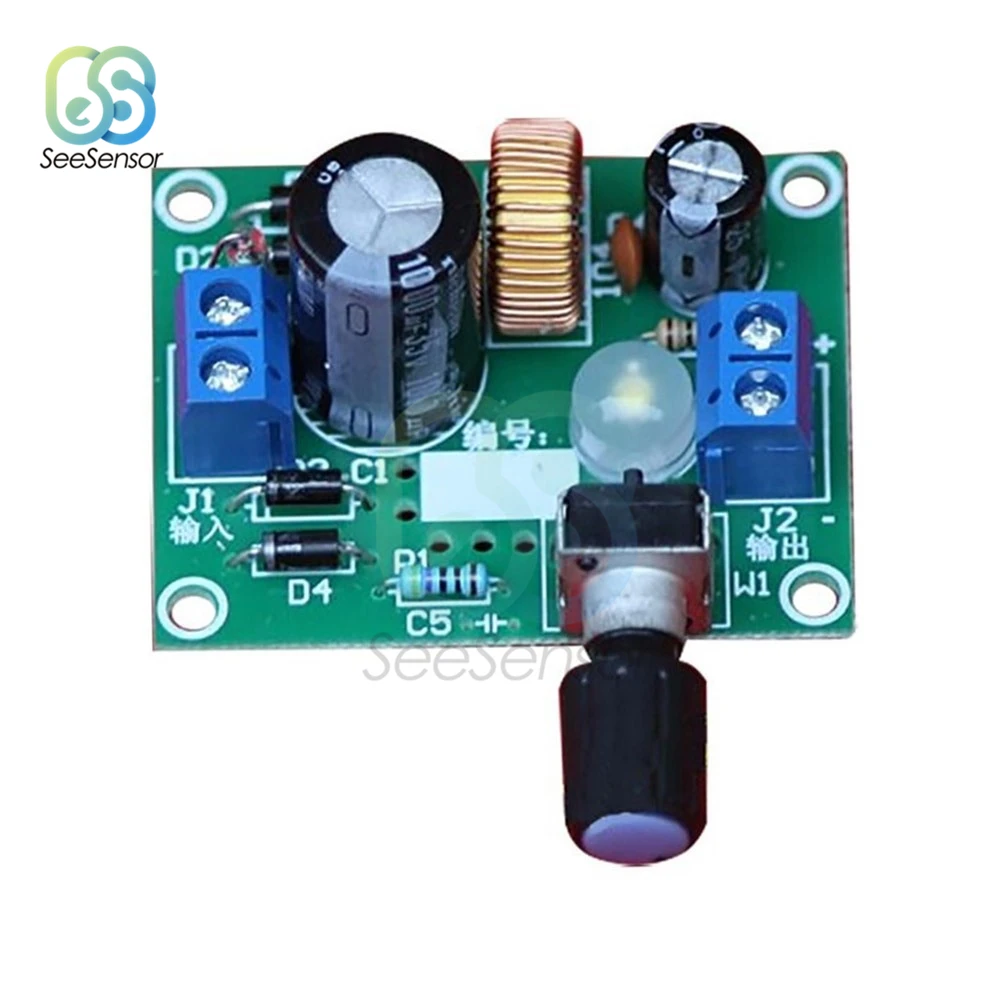

Нестационарной переменного тока входное напряжение от J1 будет ликвидирован с помощью d1-d4, C1 и C2 фильтрованная как входное напряжение LM2596 Выход Стабильное напряжение постоянного тока от J2 через LM2596. C3, C4-емкость фильтра на выходе. R2 и LED2 представляют собой цепь индикатора. Светодиодный 1-8 мм белый светодиодный. Его яркость может примерно указывать выходное напряжение. Если яркость слишком яркая, вы можете правильно увеличить сопротивление R2. L1-это специальная индуктивность, которая является преобразованием энергии. D5-диод Шоттки, который играет непрерывную роль в цепи. C5 нарушает цепь. Выходное напряжение R1 и W1 может быть рассчитано по следующей формуле: Vo = 1,23 (1 + W1/R1)

4.Электрическая схема:

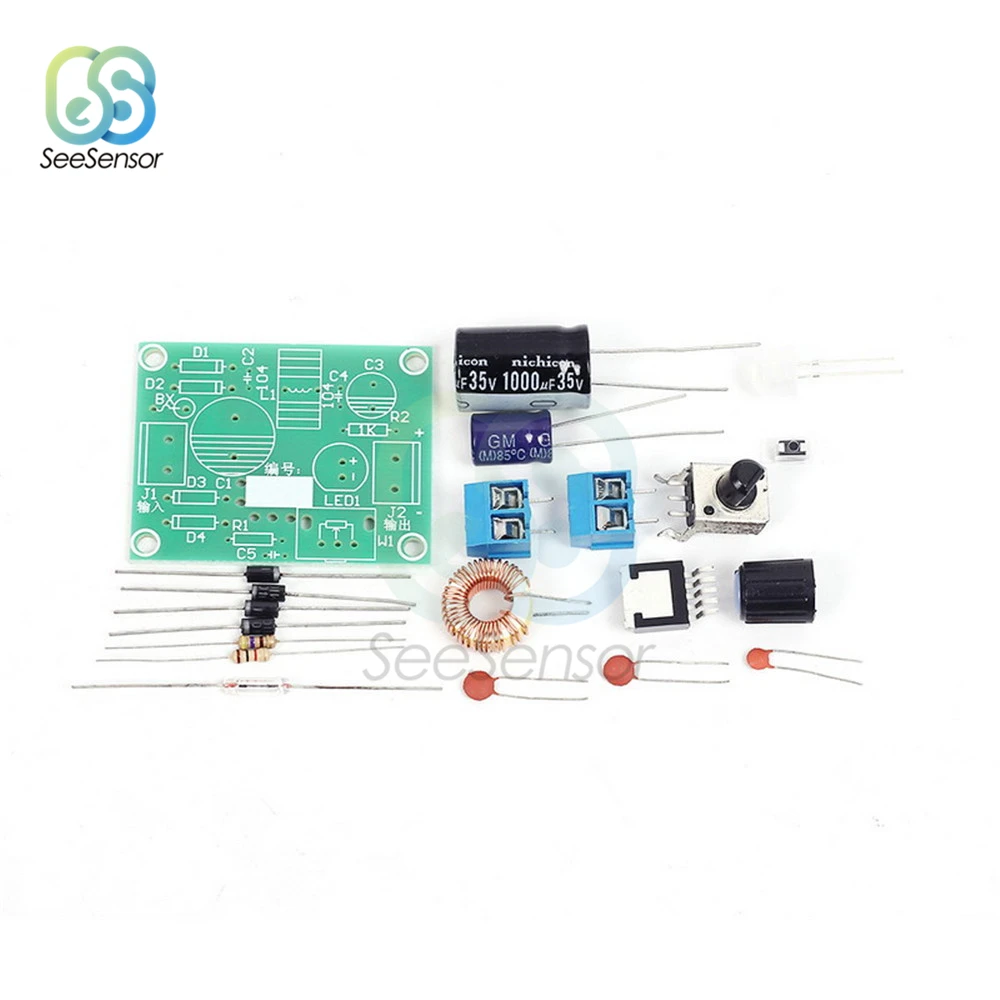

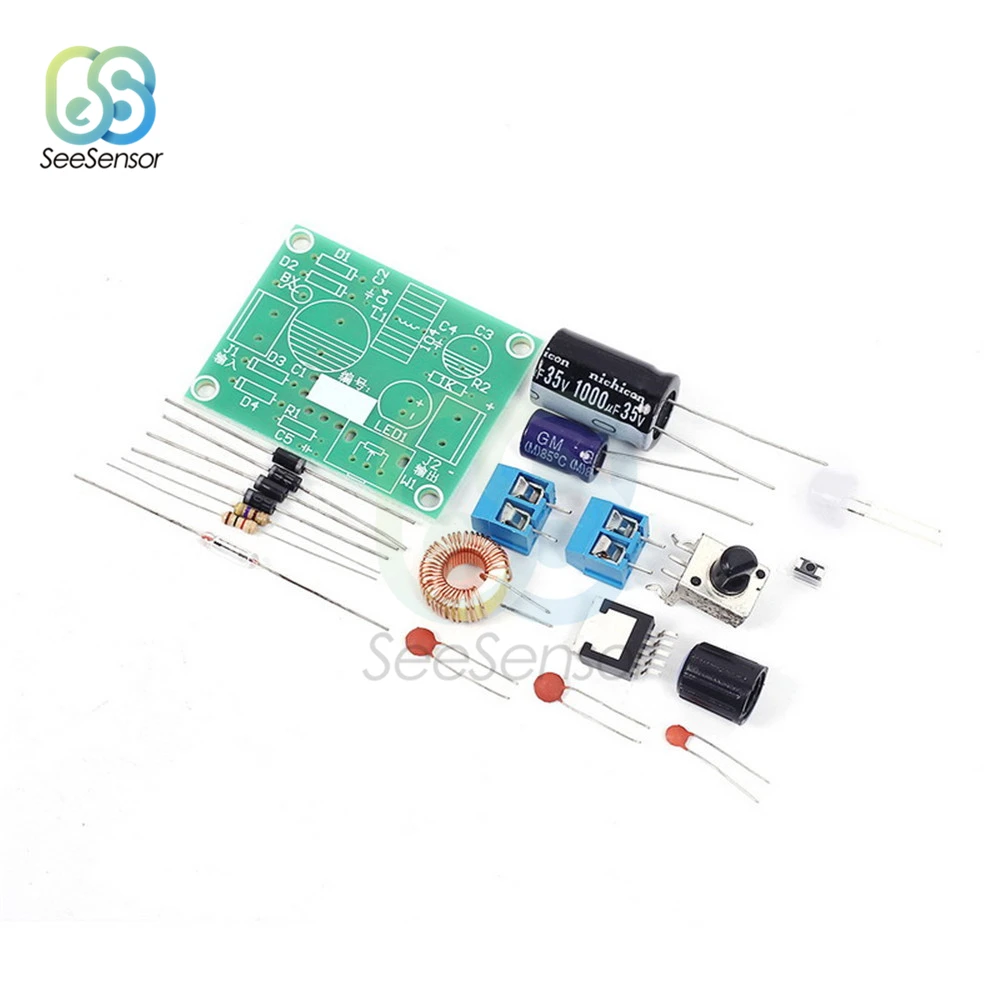

5. Список компонентов:
