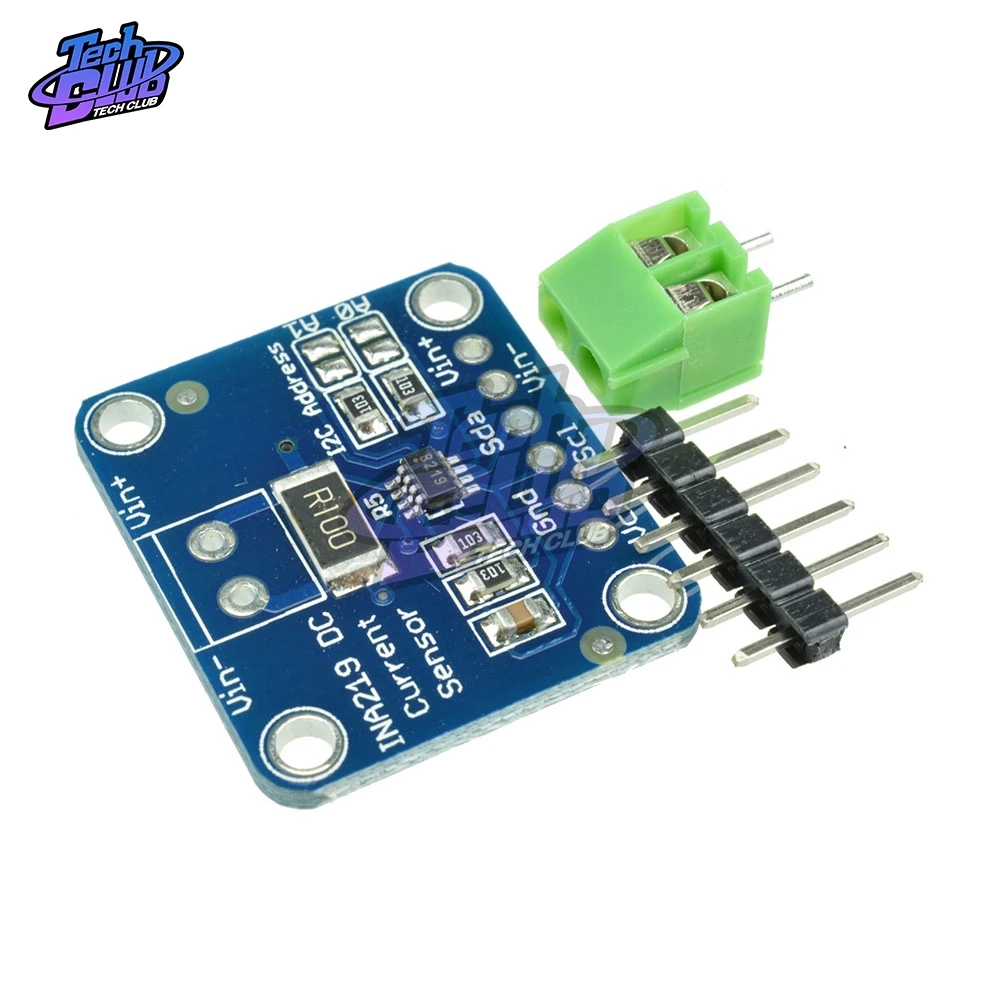

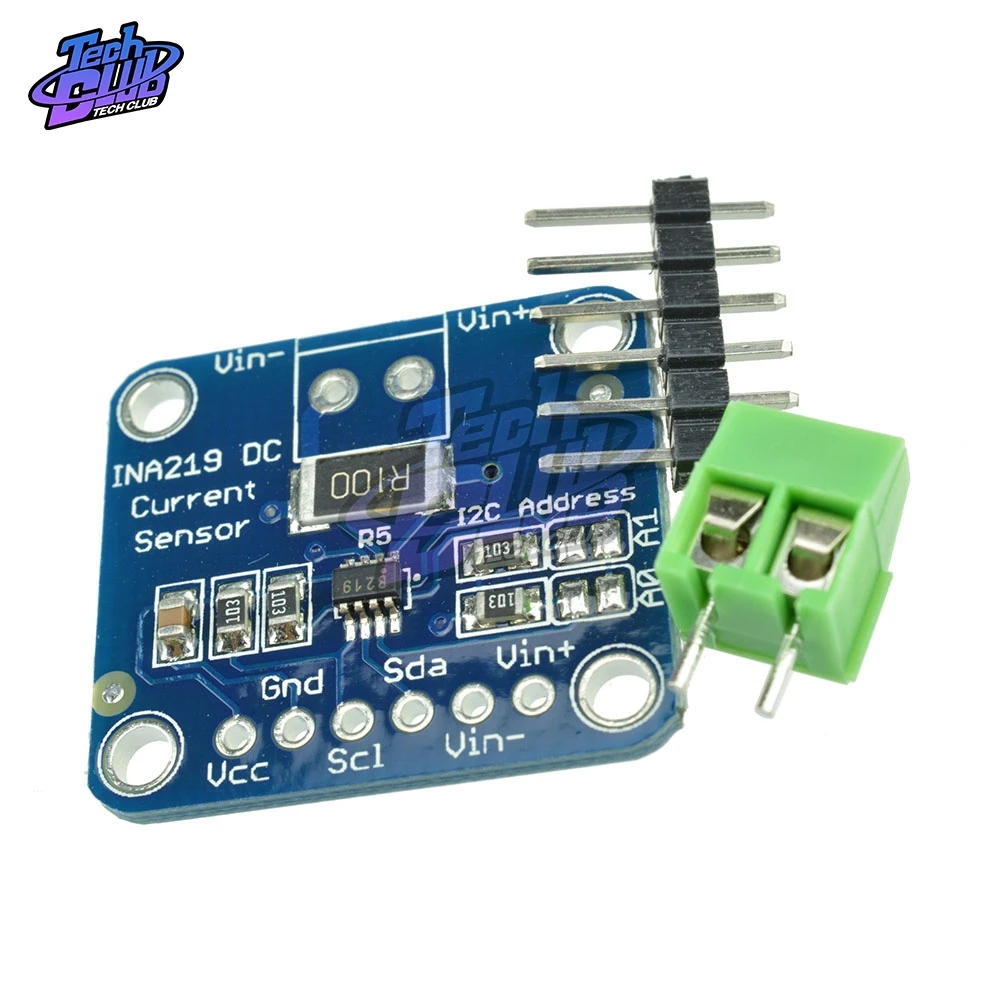

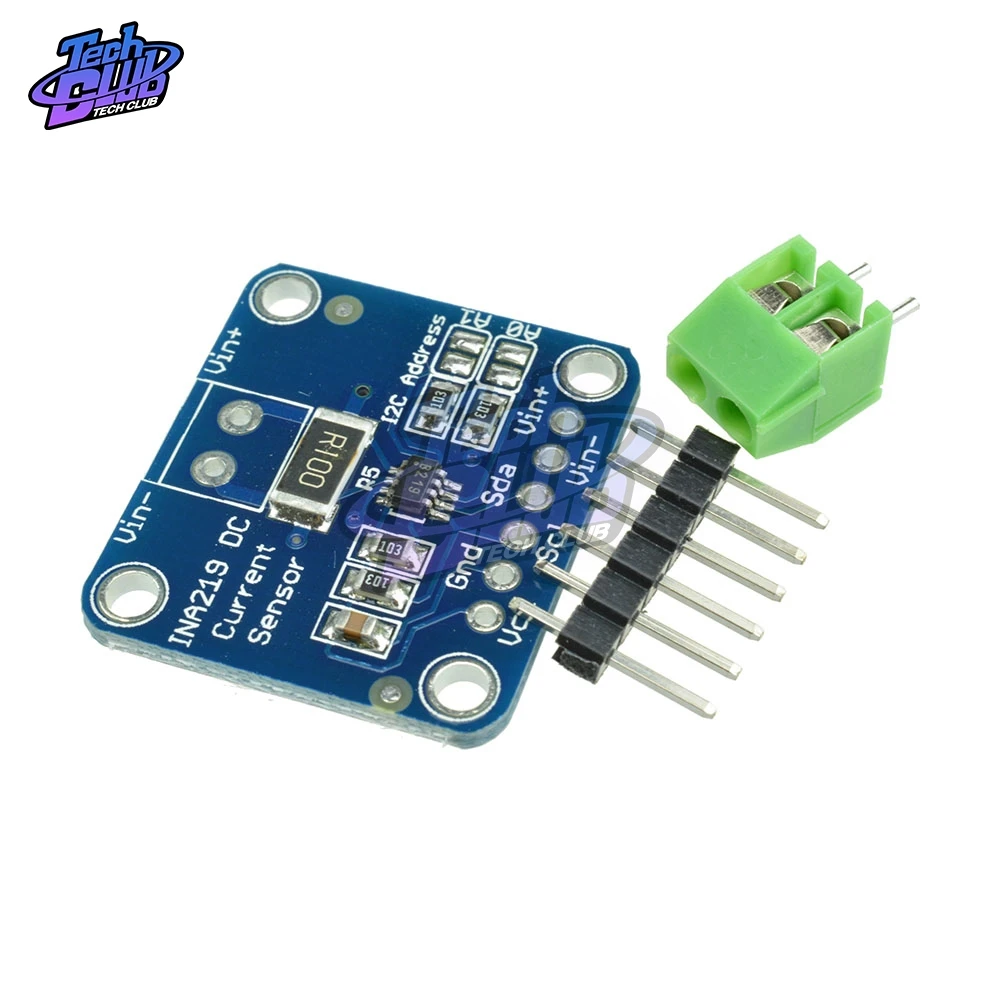

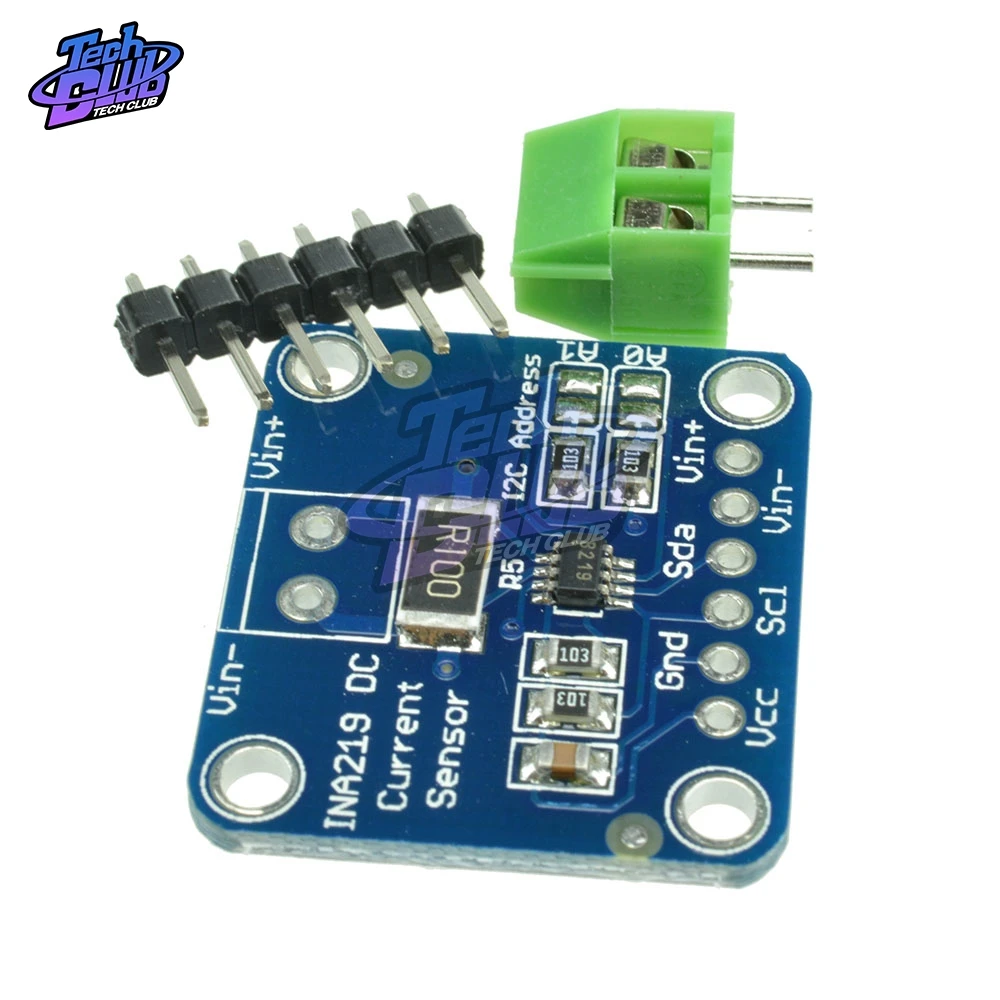

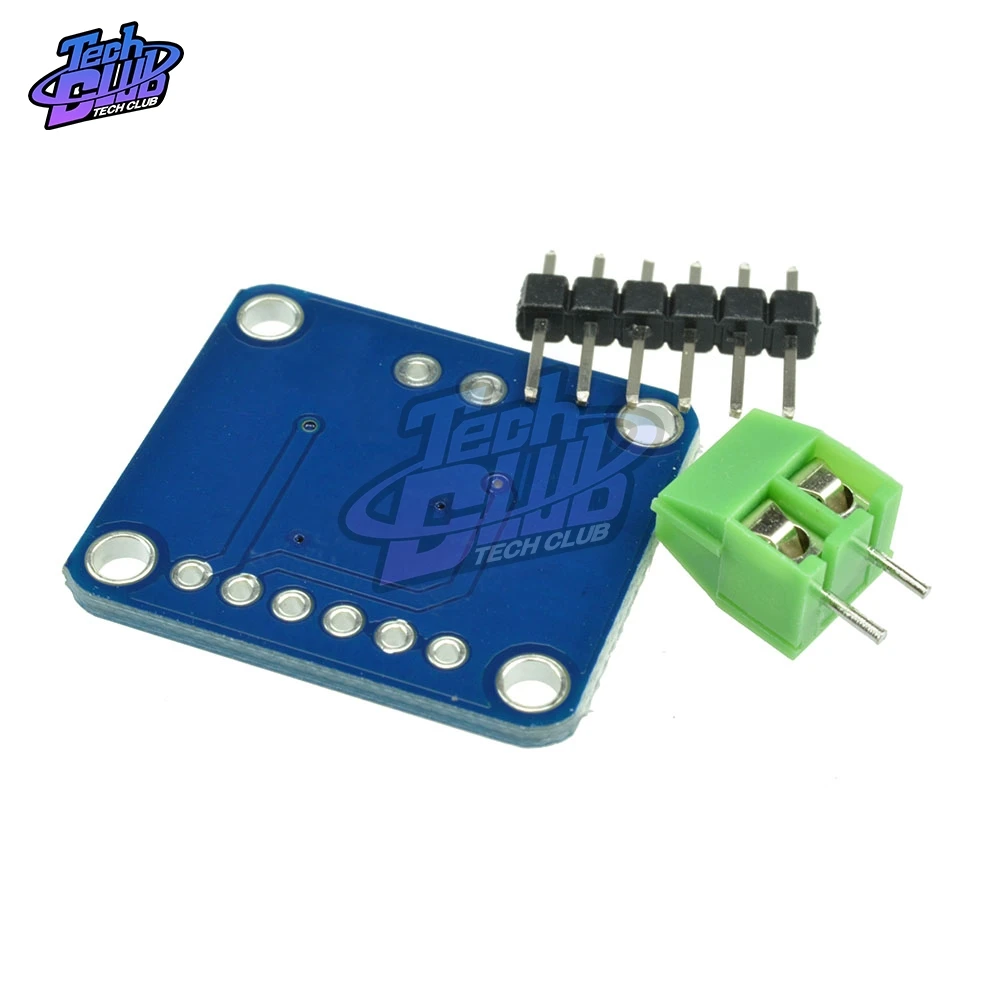

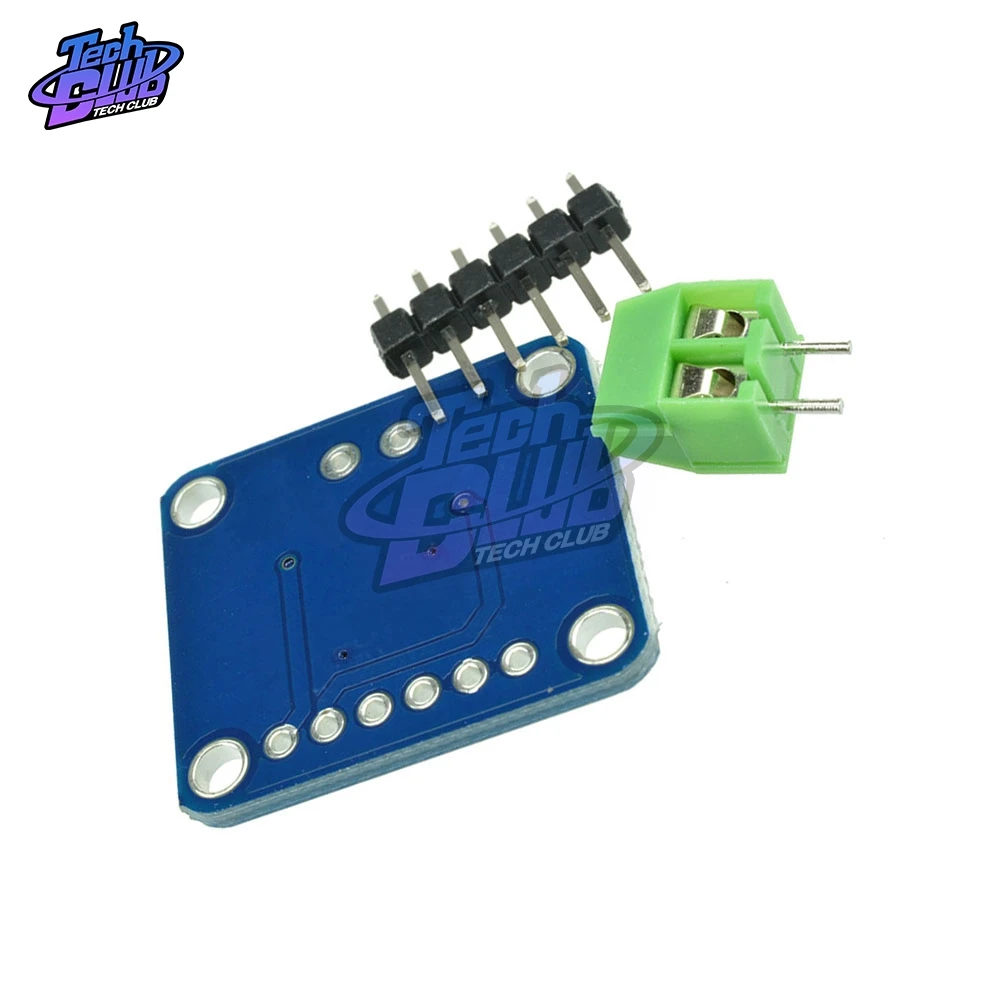

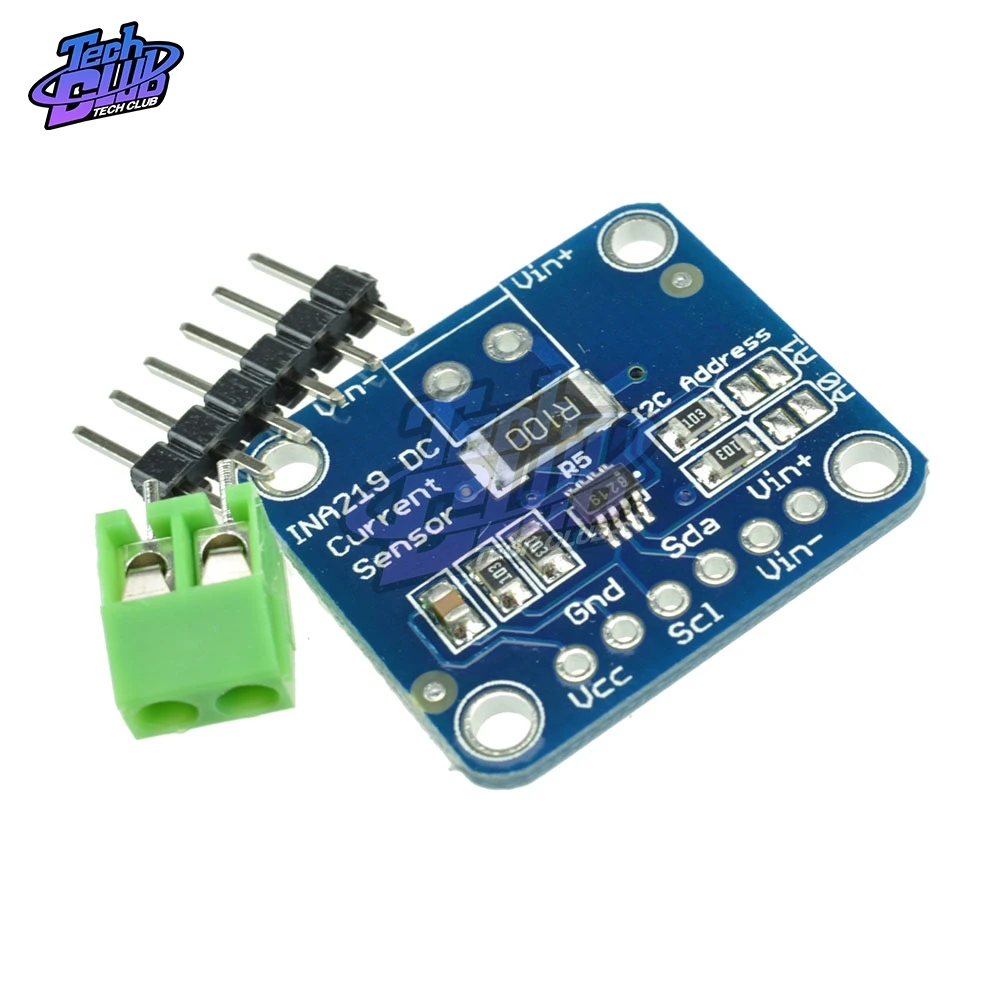

INA219 DC ток источник питания сенсор Breakout плата модуль датчика I2C интерфейс для Arduino

INA219 DC ток источник питания сенсор Breakout плата модуль датчика I2C интерфейс для Arduino

Эта секционная плата решит все ваши проблемы с контролем мощности. Вместо того, чтобы бороться с двумя мультиметрами, вы можете просто использовать удобный чип INA219B на этом прорыве, чтобы измерить как высокое боковое напряжение, так и ток постоянного тока, нарисованный по I2C с точностью 1%. Большинство современных измерительных устройств, таких как наш текущий панельный счетчик, подходят только для измерения низкой стороны. Это означает, что если вы не хотите получить аккумулятор, вы должны прикрепить измерительный резистор между целевым заземлением и истинным заземлением. Это может привести к проблемам с схемами, так как электроника, как правило, не нравится, когда ссылки на землю меняются и перемещаются с помощью различного тока. Этот чип гораздо умнее-он может обрабатывать Высокие боковые измерения тока, до + 26VDC, даже если он работает с 3 или 5V. Он также сообщит о высоком боковом напряжении, которое отлично подходит для отслеживания срока службы батареи или солнечных панелей. Точный усилитель измеряет напряжение через 0,1 Ом, 1% чувствительный резистор. Поскольку максимальная разница на входе Усилителя составляет ± 320 мВ, это означает, что он может измерять до ± 3,2 ампер. С внутренним 12 битным ADC, разрешение при диапазоне ± 3.2A составляет 0.8ма. С внутренним коэффициентом усиления, установленным как минимум div8, максимальный ток составляет ± 400мА, а разрешение-0,1ма. Продвинутые хакеры могут удалить 0,1 ток Ома резистор и заменить его самостоятельно, чтобы изменить диапазон (скажите 0,01 Ом для измерения до 32 Ампер с разрешением 8 мА) Мы включаем 6-контактный разъем (так что вы можете легко прикрепить этот датчик к макетной плате), а также разъем 3,5 мм, чтобы вы могли легко прикрепить и отсоединить свою нагрузку. Использование простое. Включите датчик с 3 до 5 В постоянного тока и Подключите два контакта I2C к микроконтроллеру. Затем подключите ваш целевой источник питания к VIN + и нагрузку на землю к VIN-. У нас есть библиотека Arduino прямо сейчас, которая сделает для вас все преимущества, диапазон и математику-просто подключи и работай! В ближайшее время у нас будет более подробное руководство. Спецификация: Использует чип INA219B 0,1 Ом 1% 2 Вт токочувствительный резистор До + 26 в целевое напряжение Измерение тока до ± 3,2a, с разрешением ± 0,8ма Эта плата/Чип использует 7-битные адреса I2C 0x40, 0x41, 0x44, 0x45, выбирается с перемычками Посылка включает в себя: 1 X INA219 GY-219 двухнаправленный модуль датчика постоянного тока
