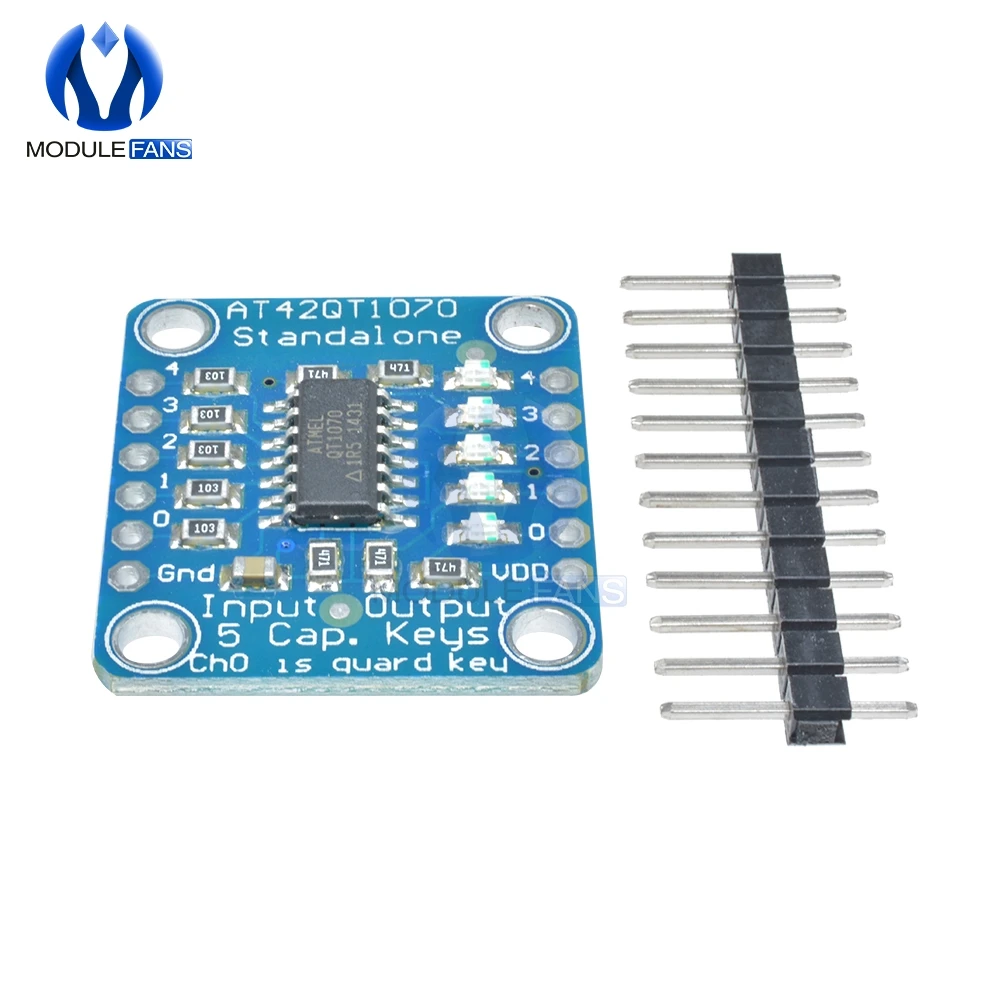

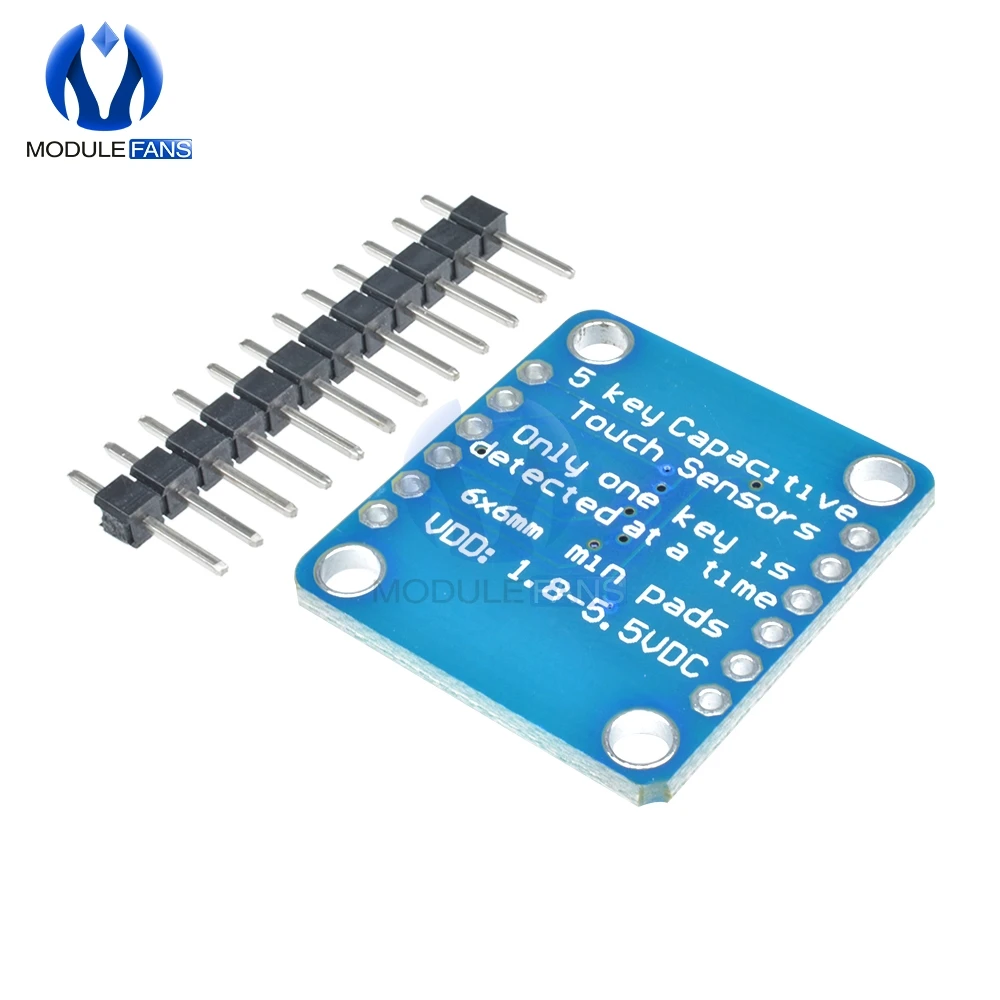

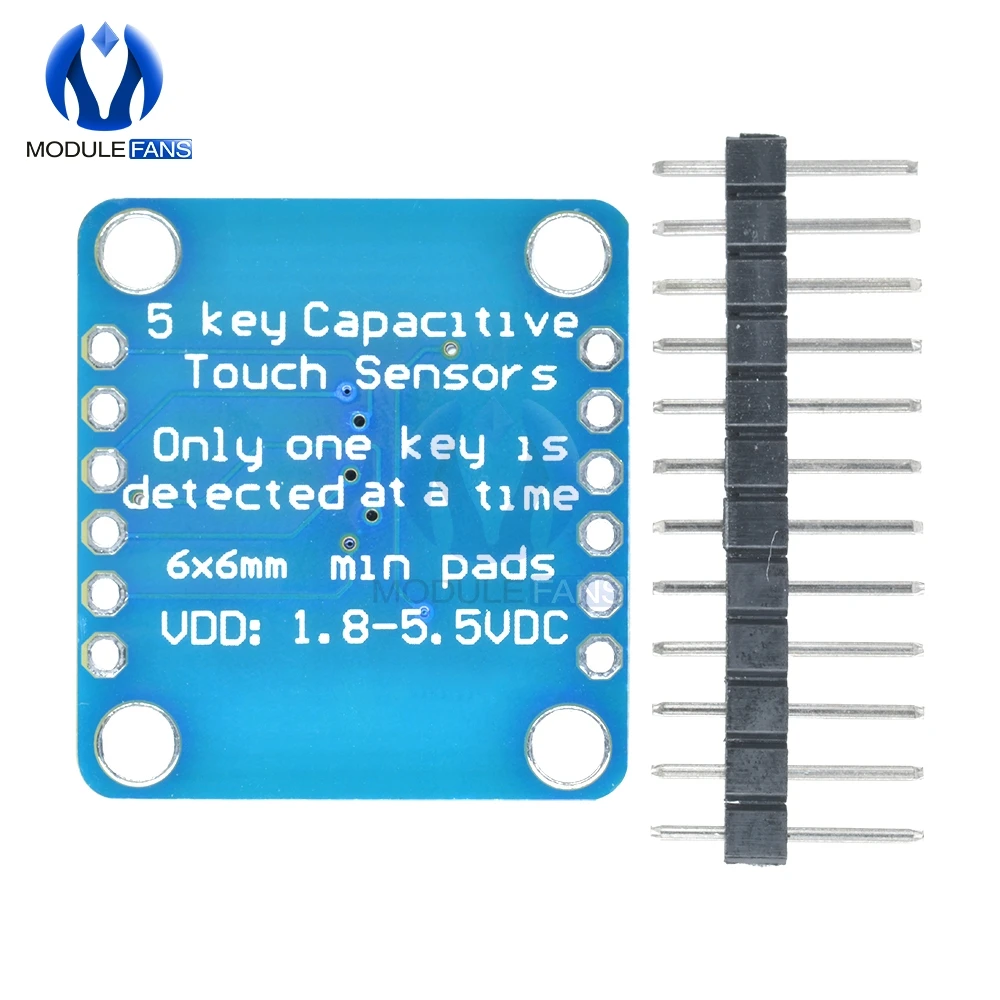

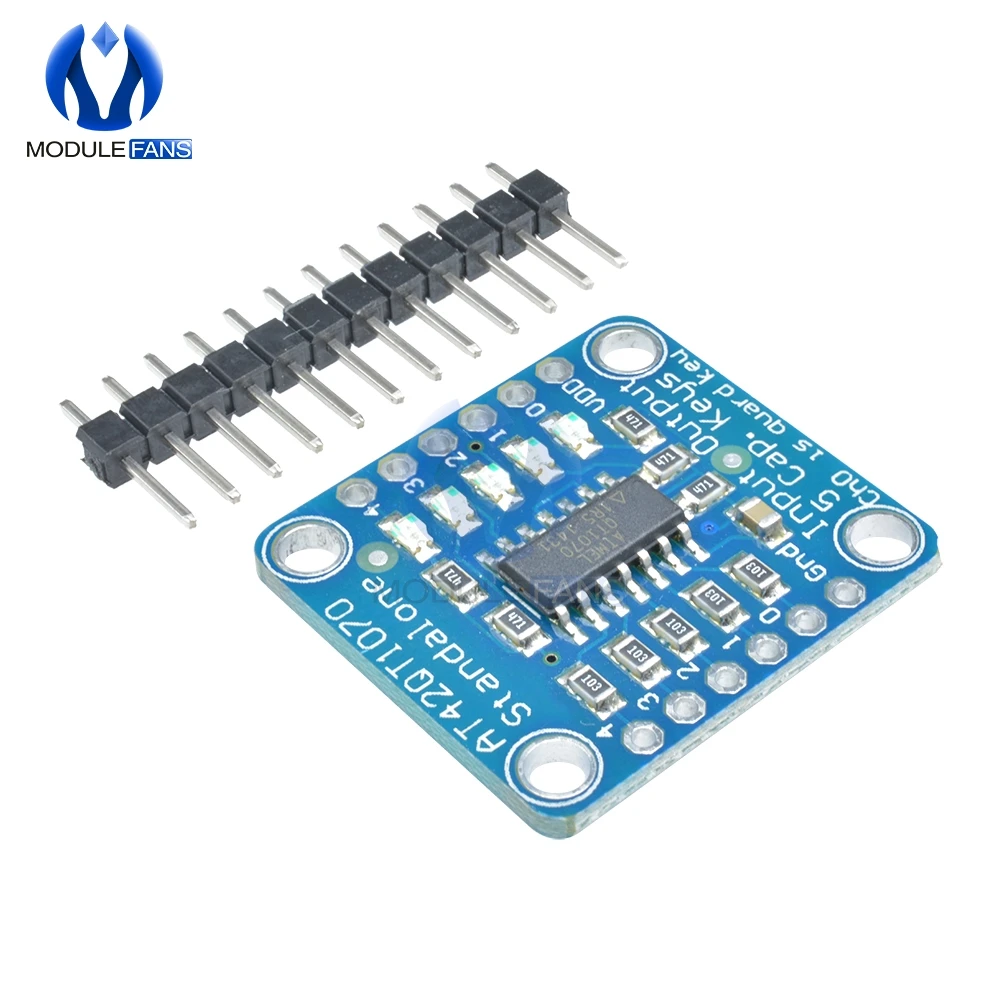

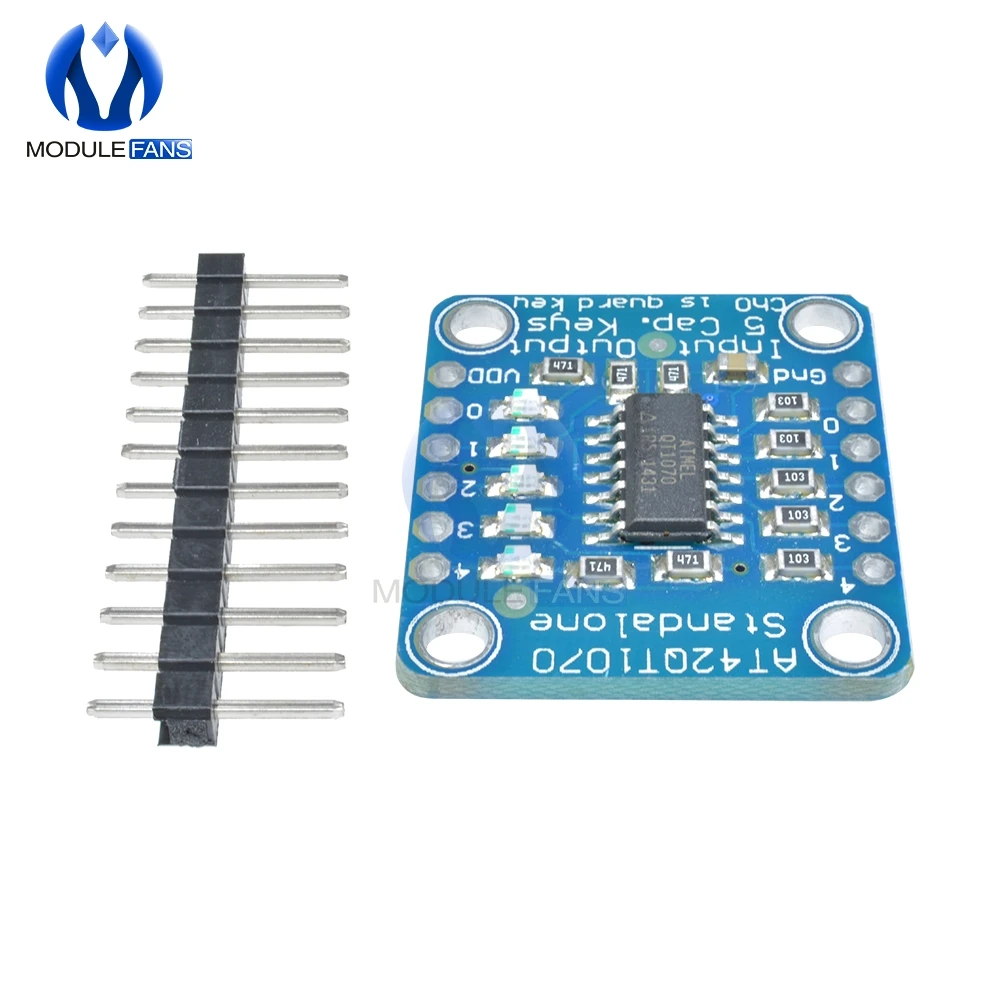

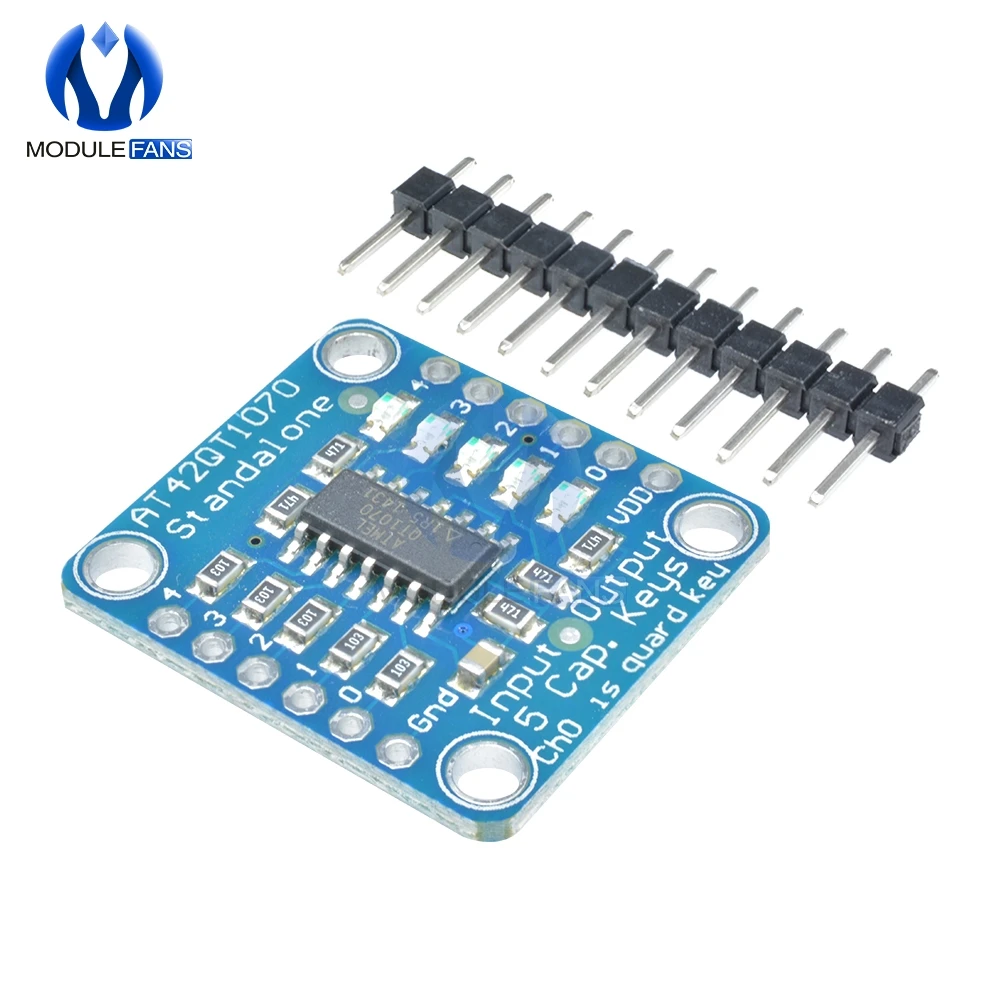

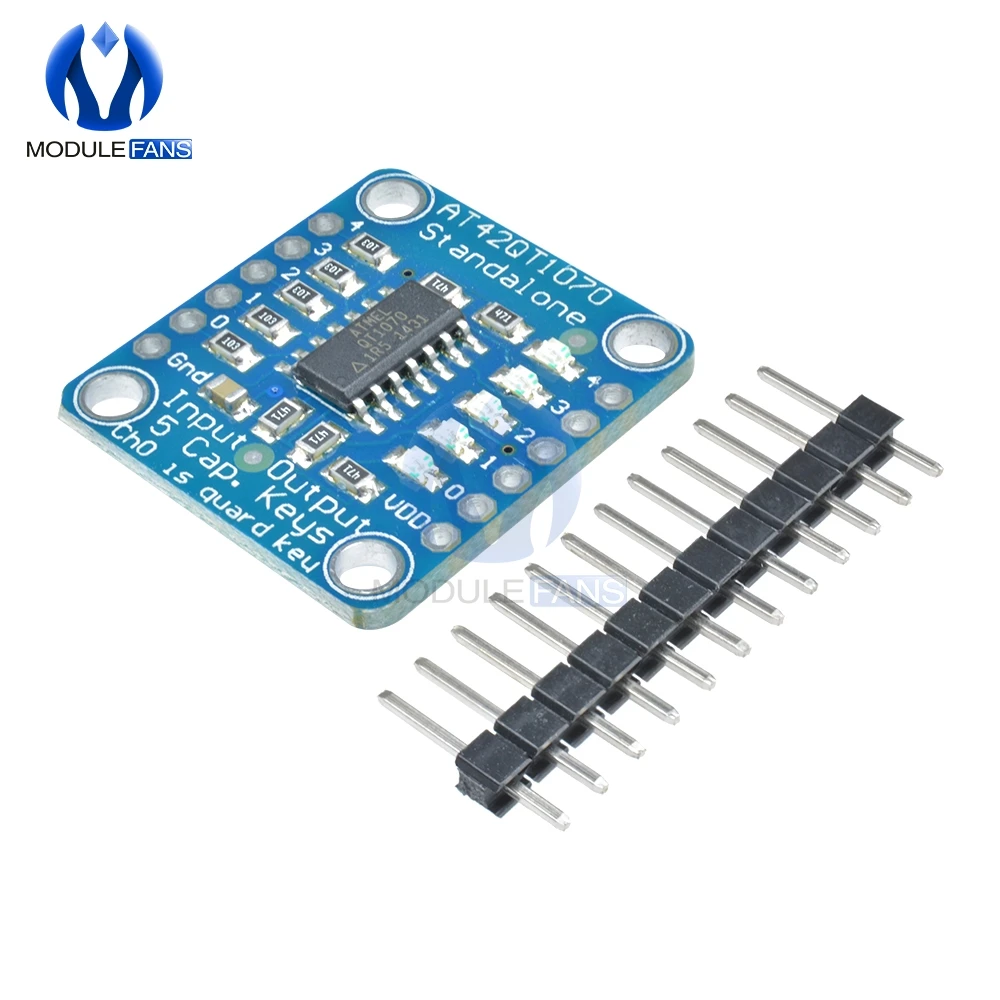

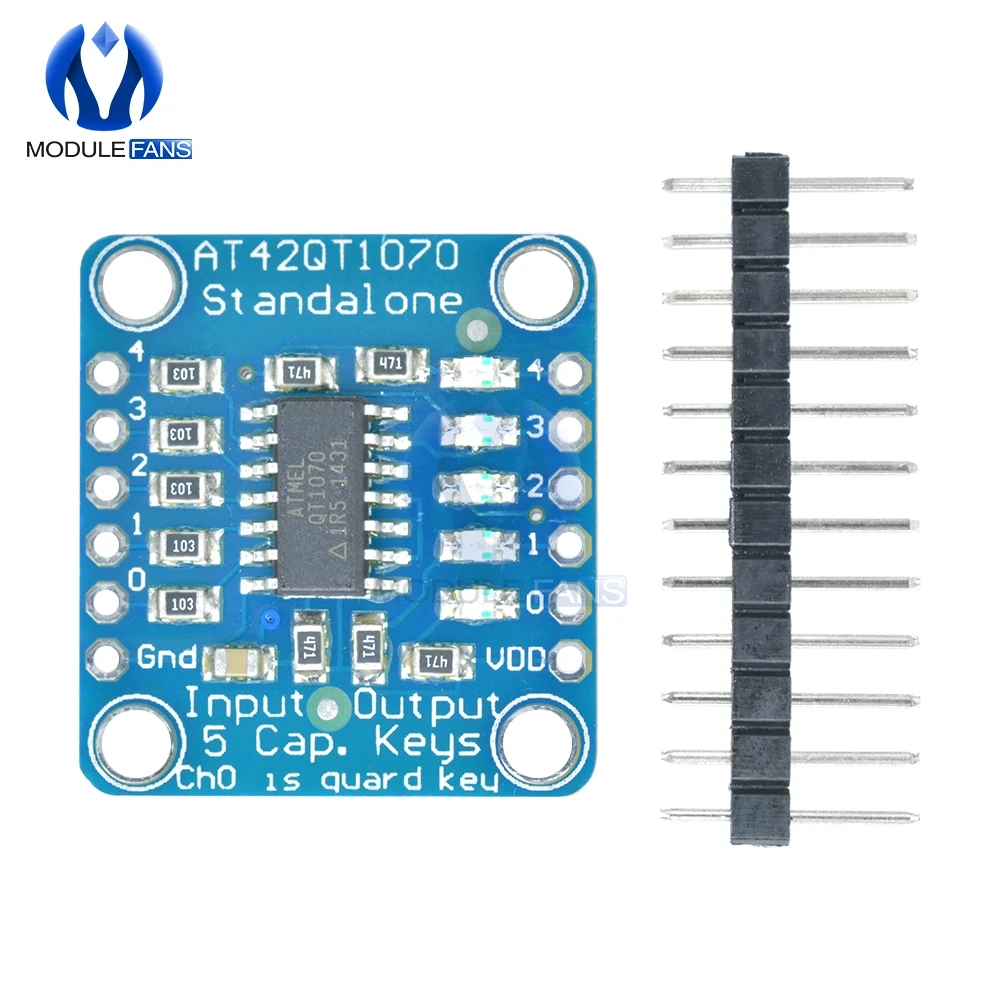

Эта разделительная панель-это самый простой способ создать проект с многофункциональными емкостными сенсорными датчиками. Здесь не требуется микроконтроллер-просто включите 1,8-5.5VDC и Подключите до 5 проводящих подушек к 5 левым контактам. При обнаружении емкостной нагрузки (например, g. Человек касается одного из проводящих контактов) соответствующий светодиодный индикатор направо загорается, а выходной штырь идет на низком уровне. Вы можете использовать это для обновления проекта с существующими обычными кнопками, где кнопки подключаются к Земле при нажатии.

Обратите внимание, что сразу будет обнаружен только один контакт (это для защиты от наличия кисти для рук от двух или более контактов одновременно.

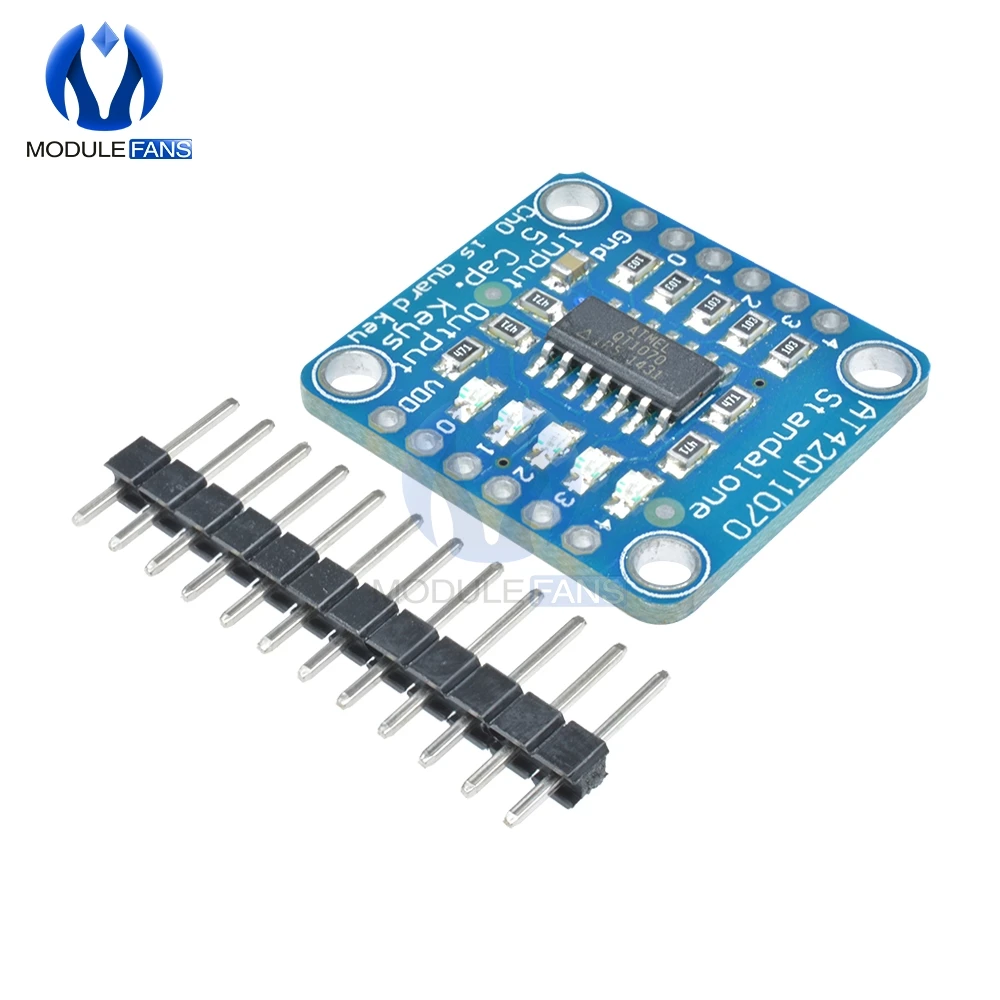

Поставляется с полностью собранный доска, а также палку 0,1 "заголовок, так что вы можете подключить его к макетная плата. Для контактов мы предлагаем использовать медную фольгу, а затем припаять провод, который соединяется от фольгированной прокладки до прорыва.

Таблица данных содержит много подробностей о чувствительности, энергопотреблении и т. д.-обратите внимание, что эта плата использует чип только в «стандартном» режиме, он не может использоваться в режиме I2C.

Автономный 5 использовать крестовину или емкостный сенсорный экран Сенсор коммутационная-AT42QT1070
