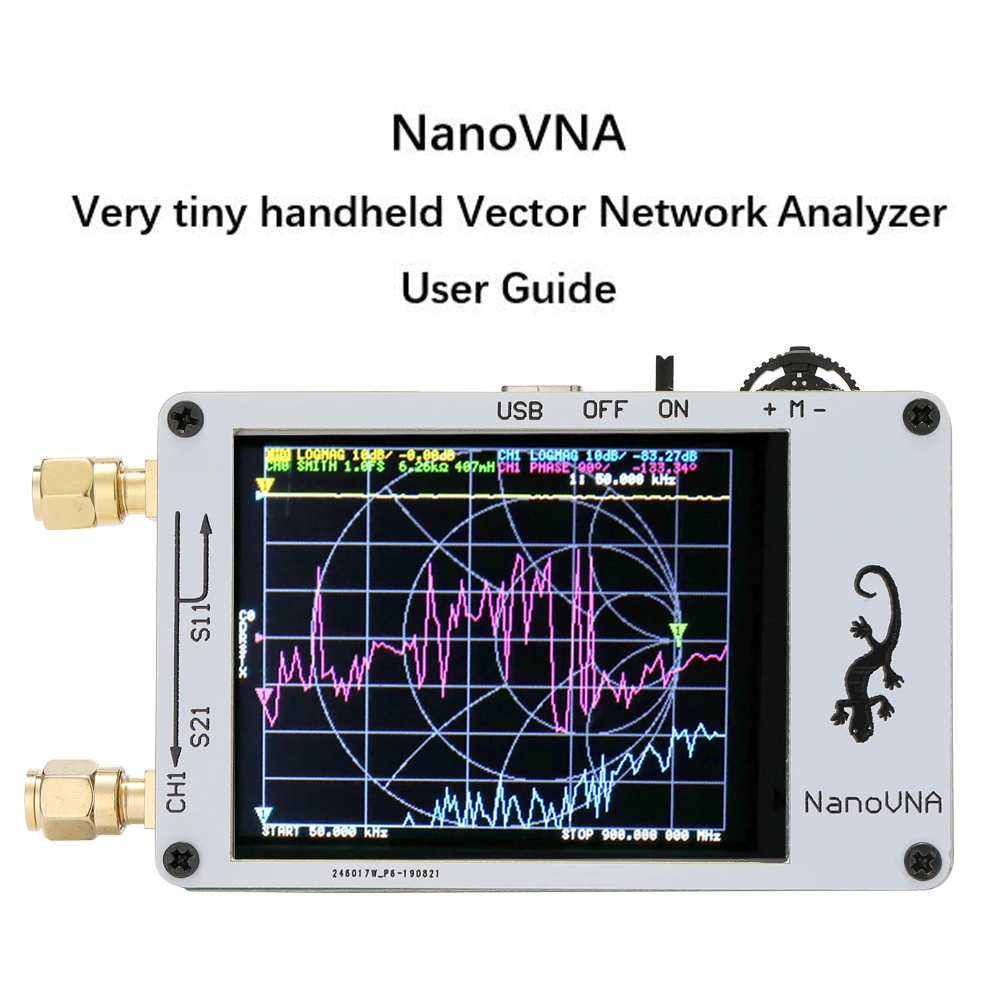

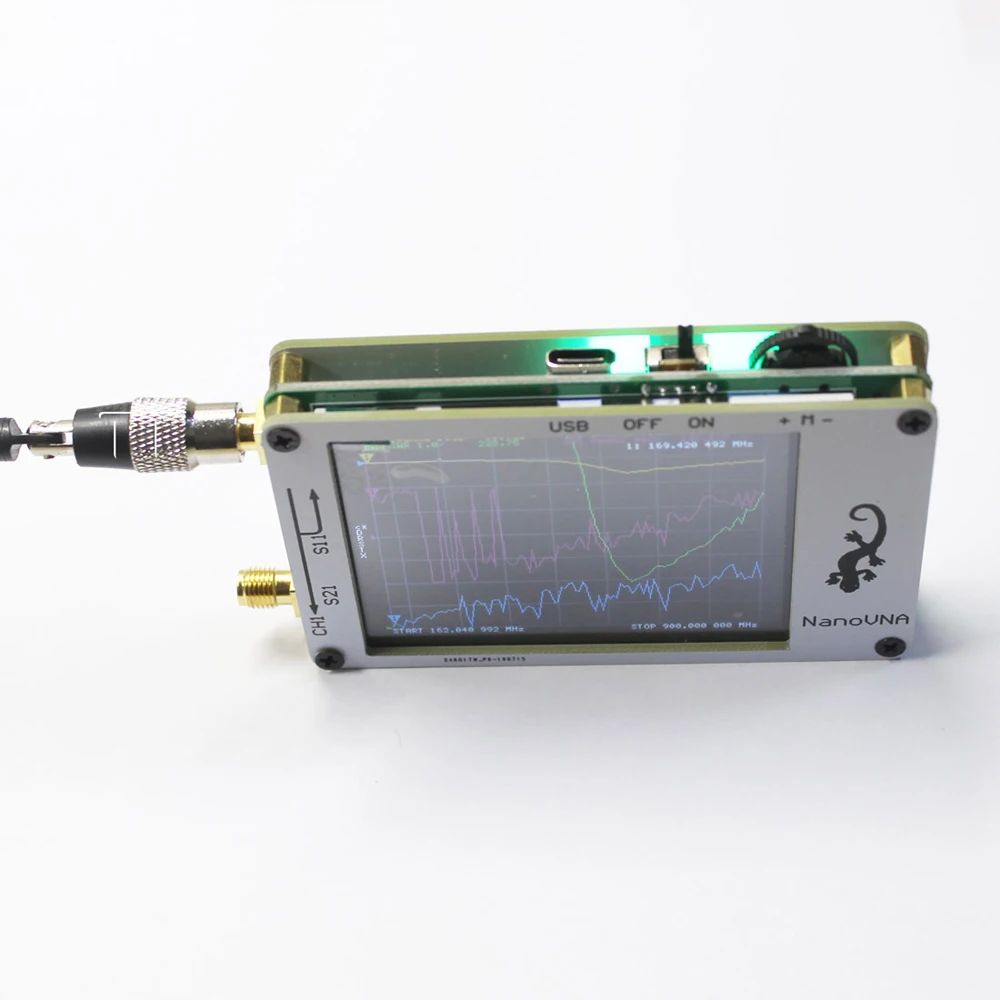

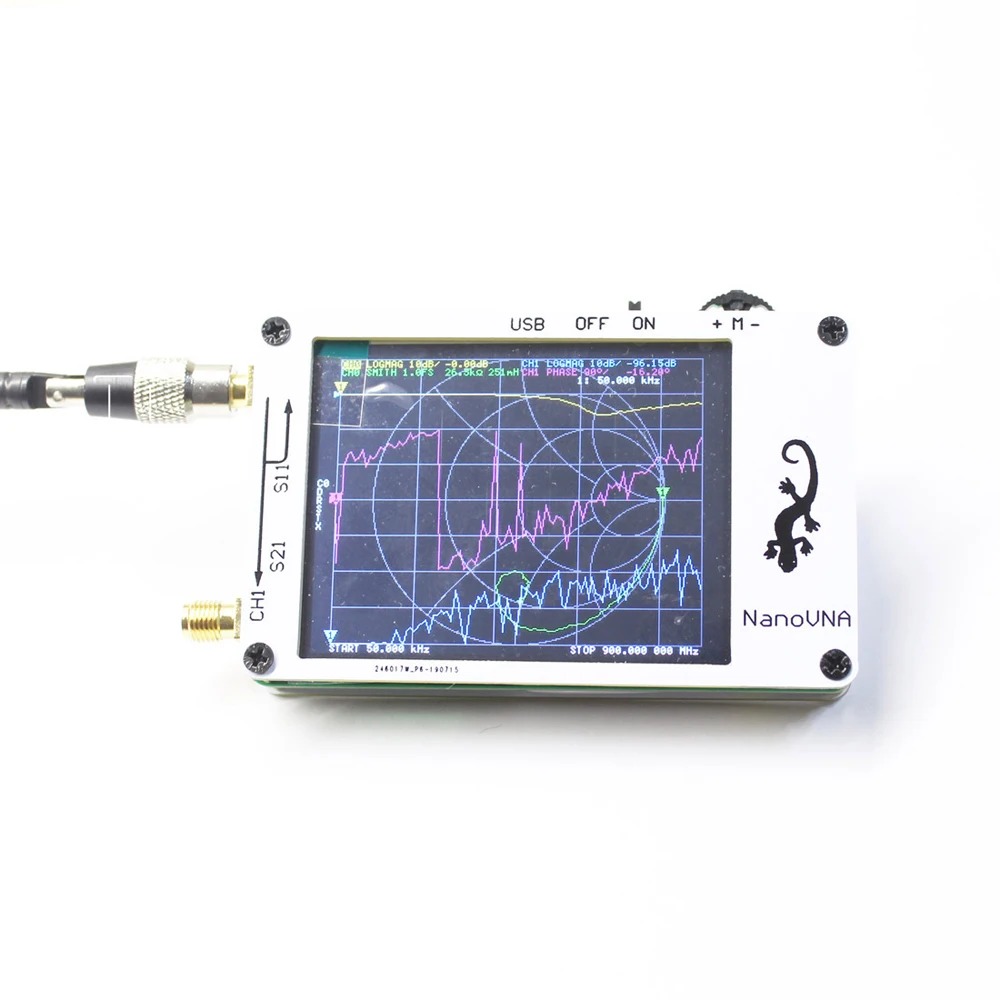

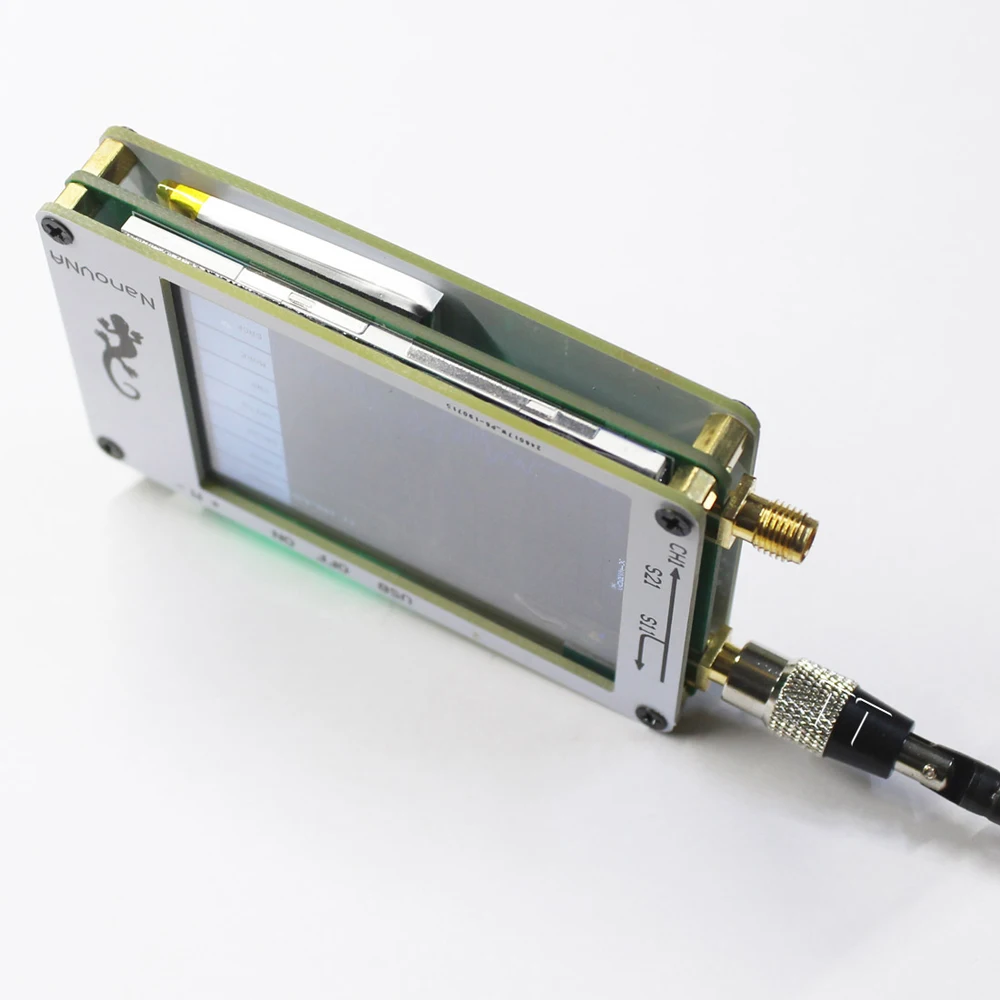

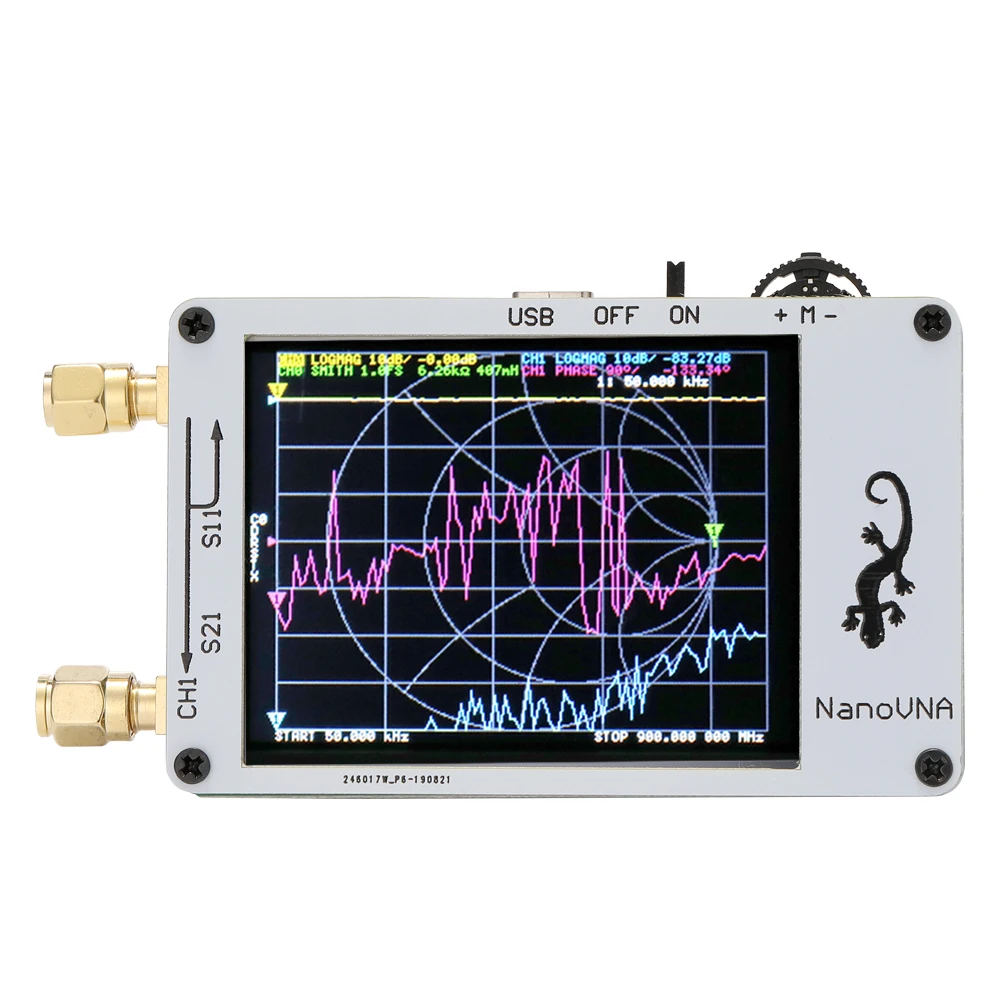

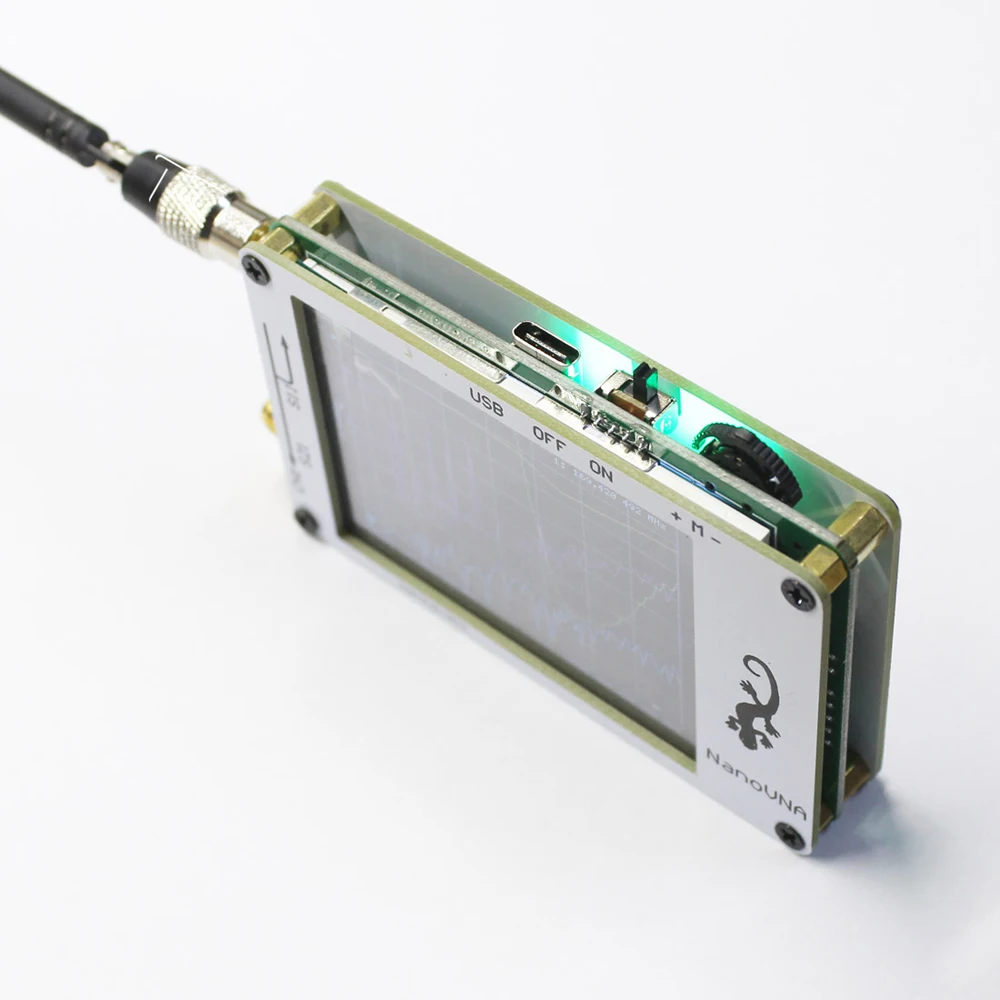

Векторный анализатор сети NanoVNA 50 кГц-900 МГц ЖК-дисплей сенсорный экран HF VHF UHF

Векторный анализатор сети NanoVNA 50 кГц-900 МГц ЖК-дисплей сенсорный экран HF VHF UHF

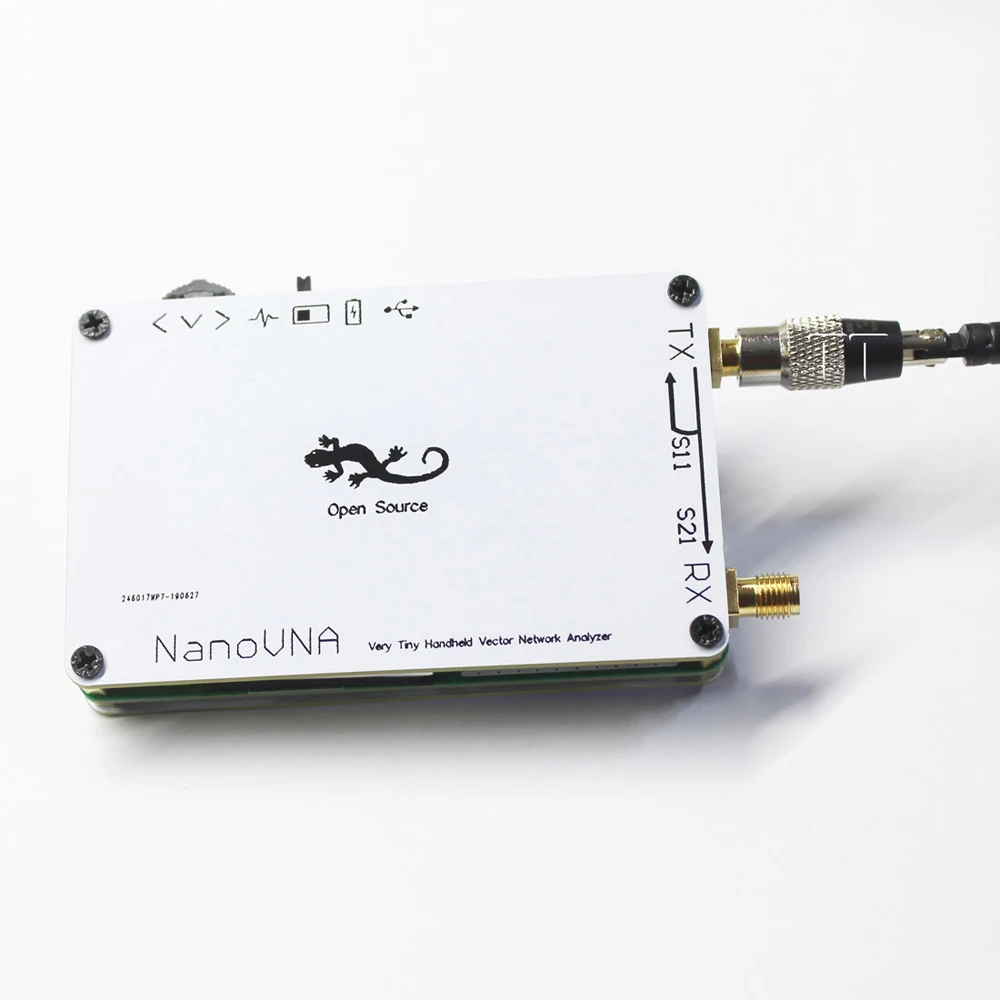

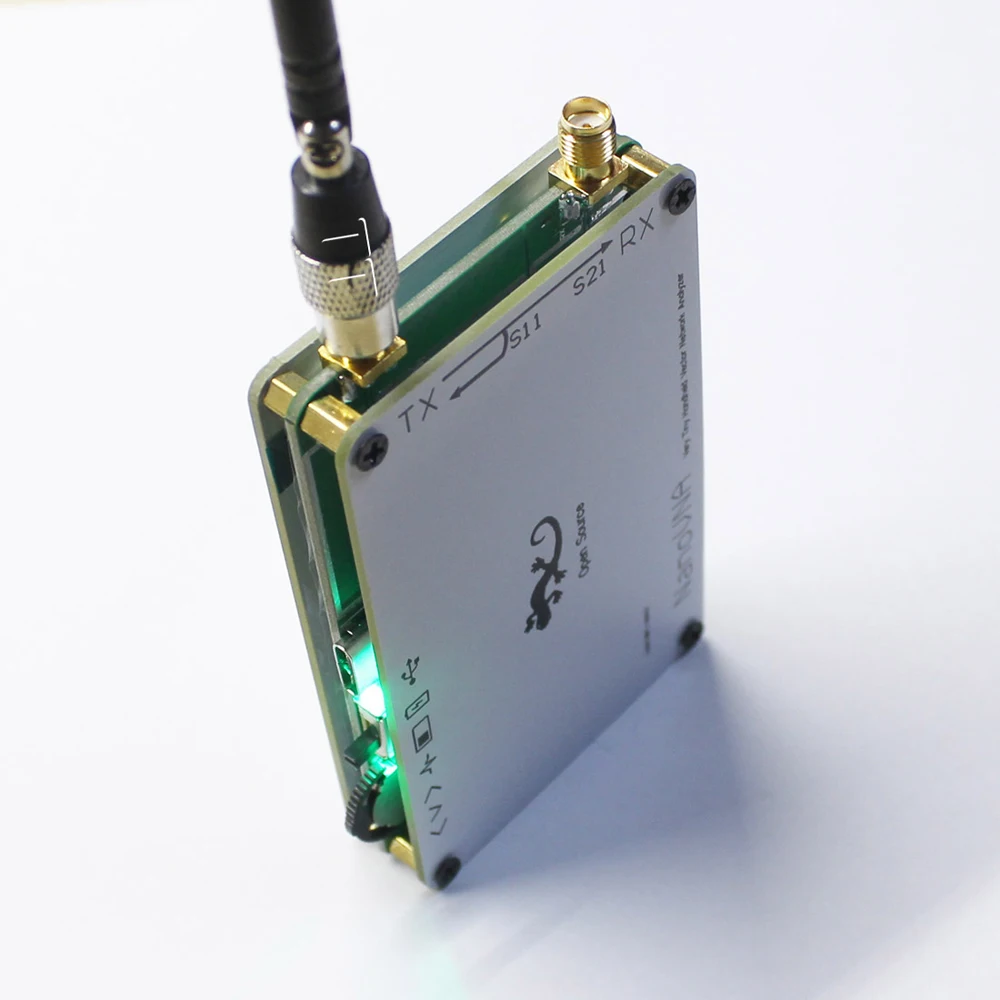

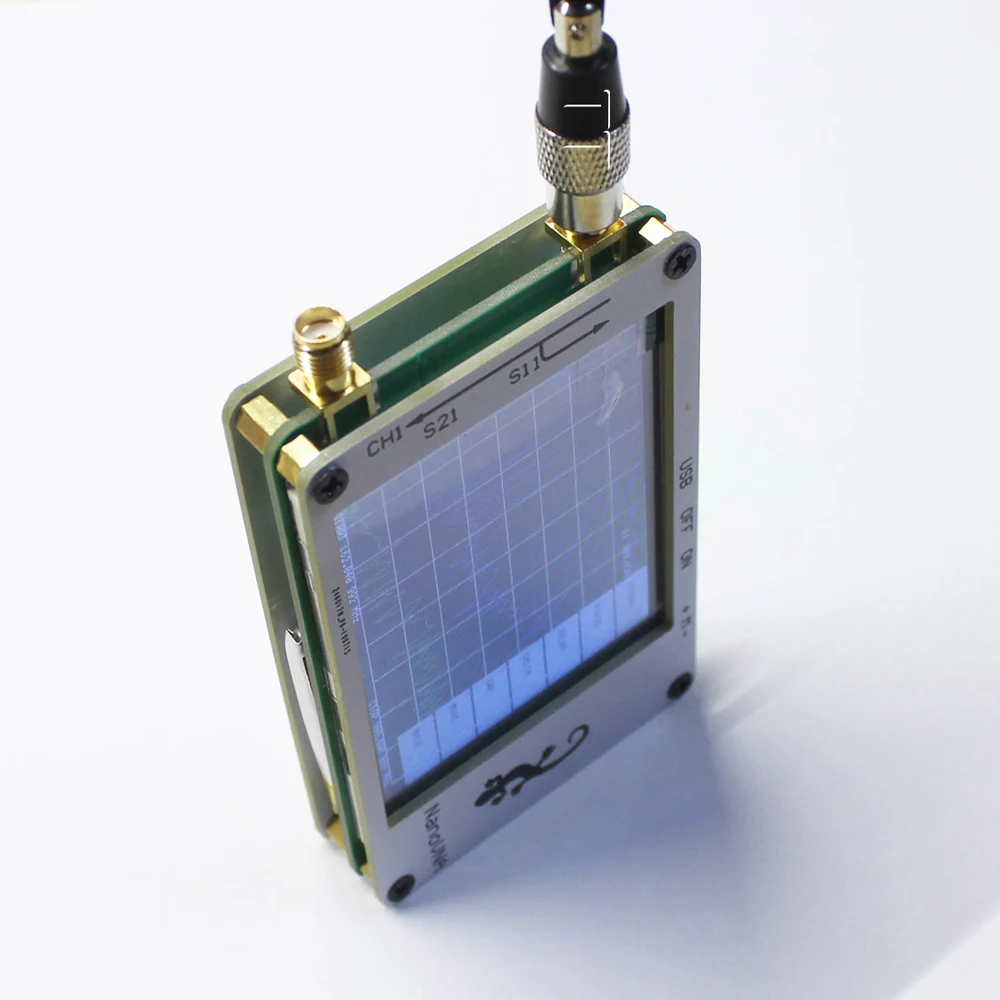

Это очень компактный портативный анализатор векторной сети (VNA). Он автономный с ЖК-дисплеем, портативное устройство с батареей. Этот проект предназначен для обеспечения радиочастотных гаджетов для энтузиастов, но является полезным инструментом.

Особенности:

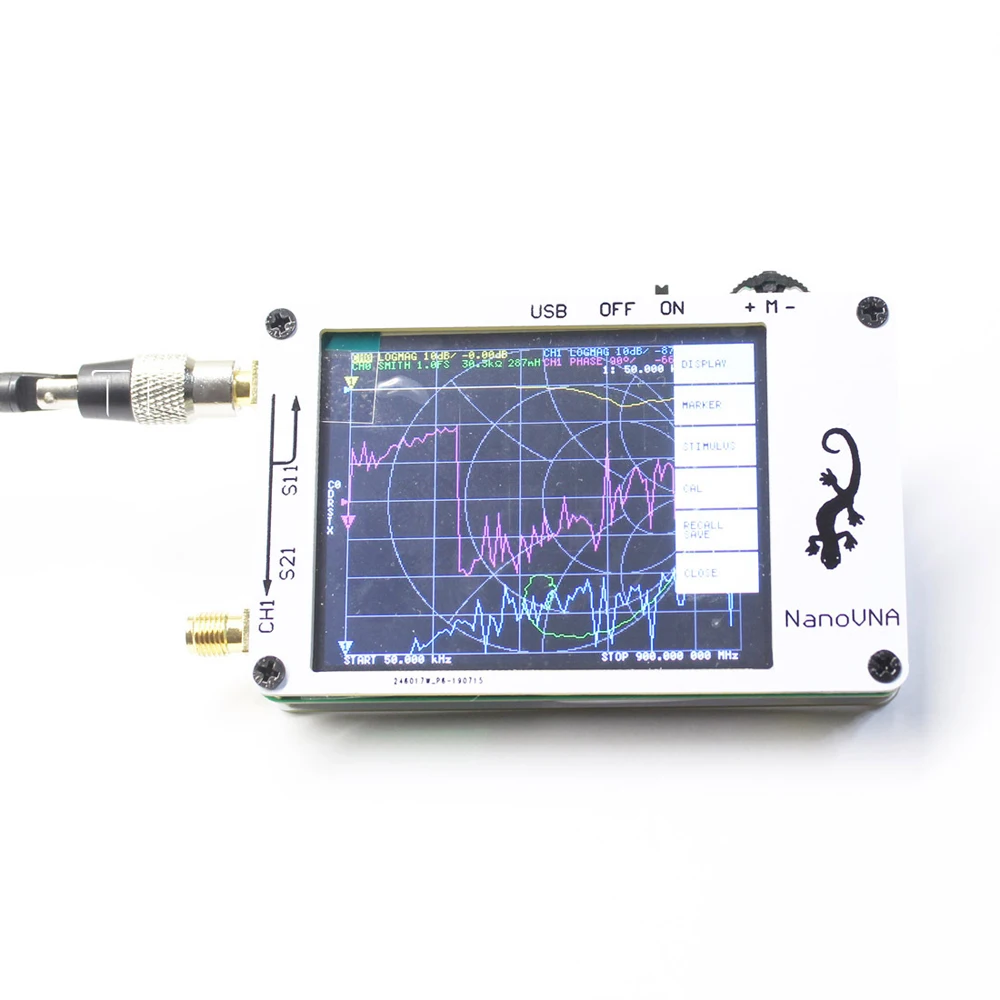

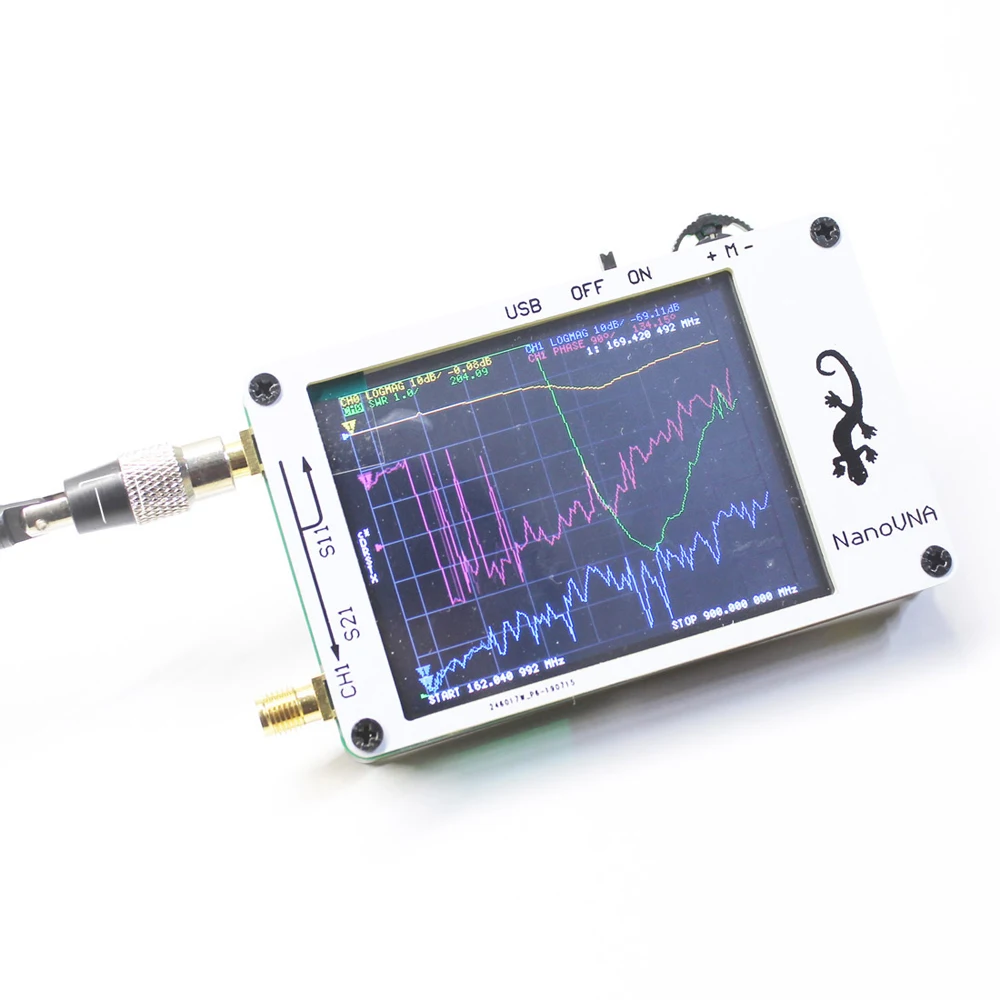

2,8 дюймов TFT ЖК-дисплей сенсорным экраном дисплеем.
Встроенный источник питания литиевой батареи, более удобный в использовании.
Диапазон измерения частоты 50 кГц ~ 300 МГц (50 кГц ~ 900 МГц, включить расширенную прошивку).
Базовая работа: Установите диапазон частот, калибровку, Выберите Формат дисплея и канал, сохраните.
Вы можете изменить Формат дисплея и выбор канала в любое время.

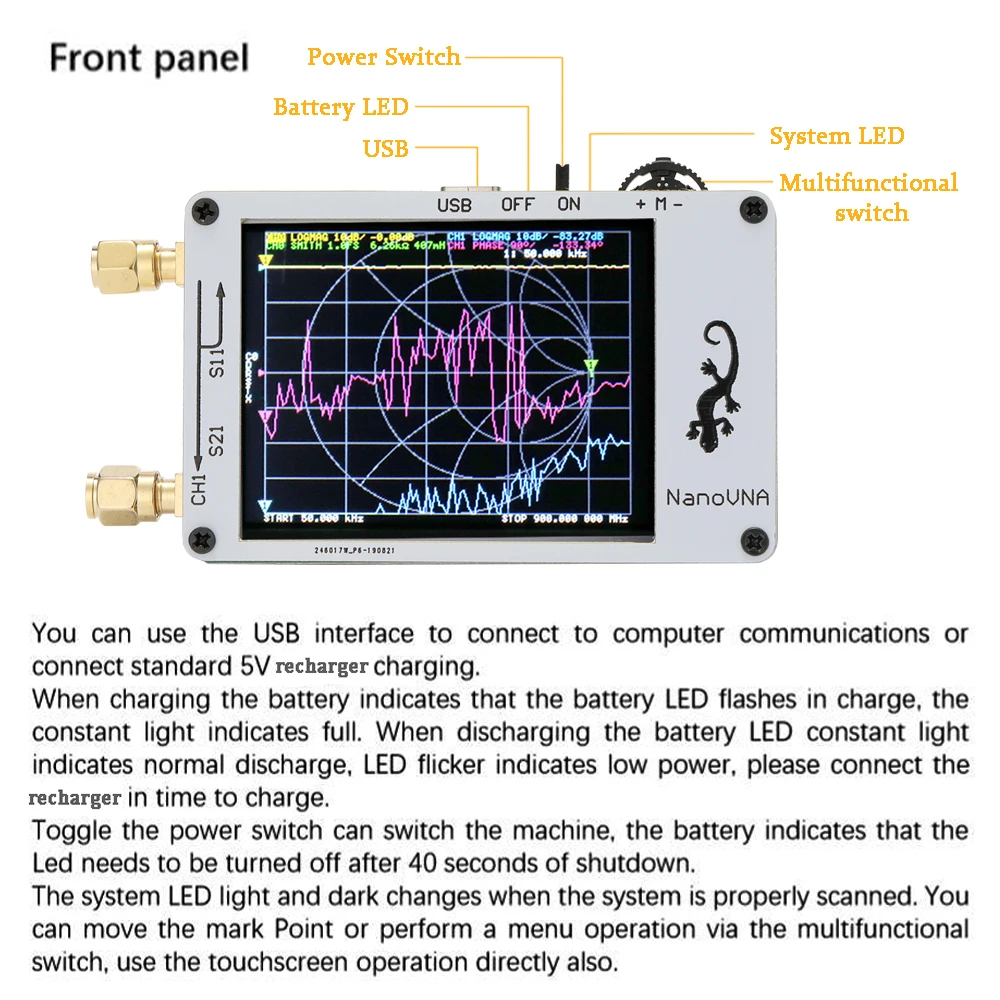

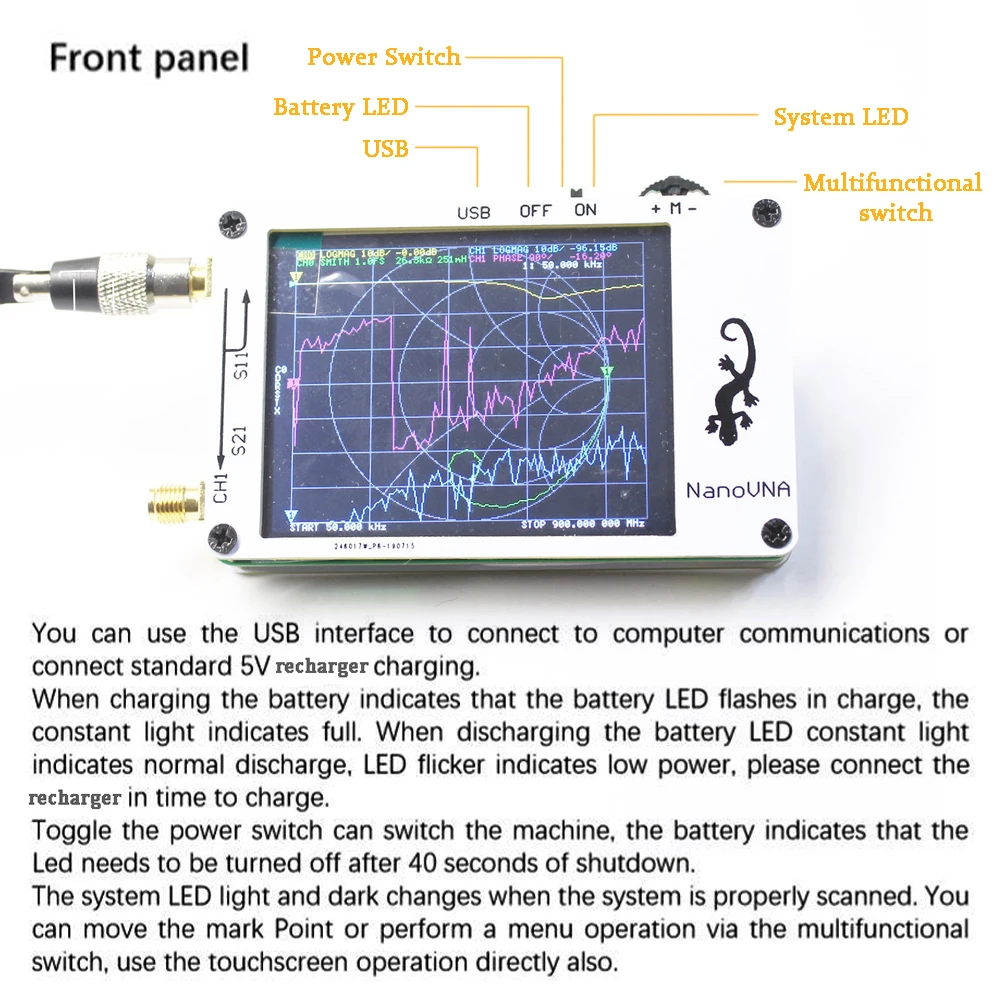

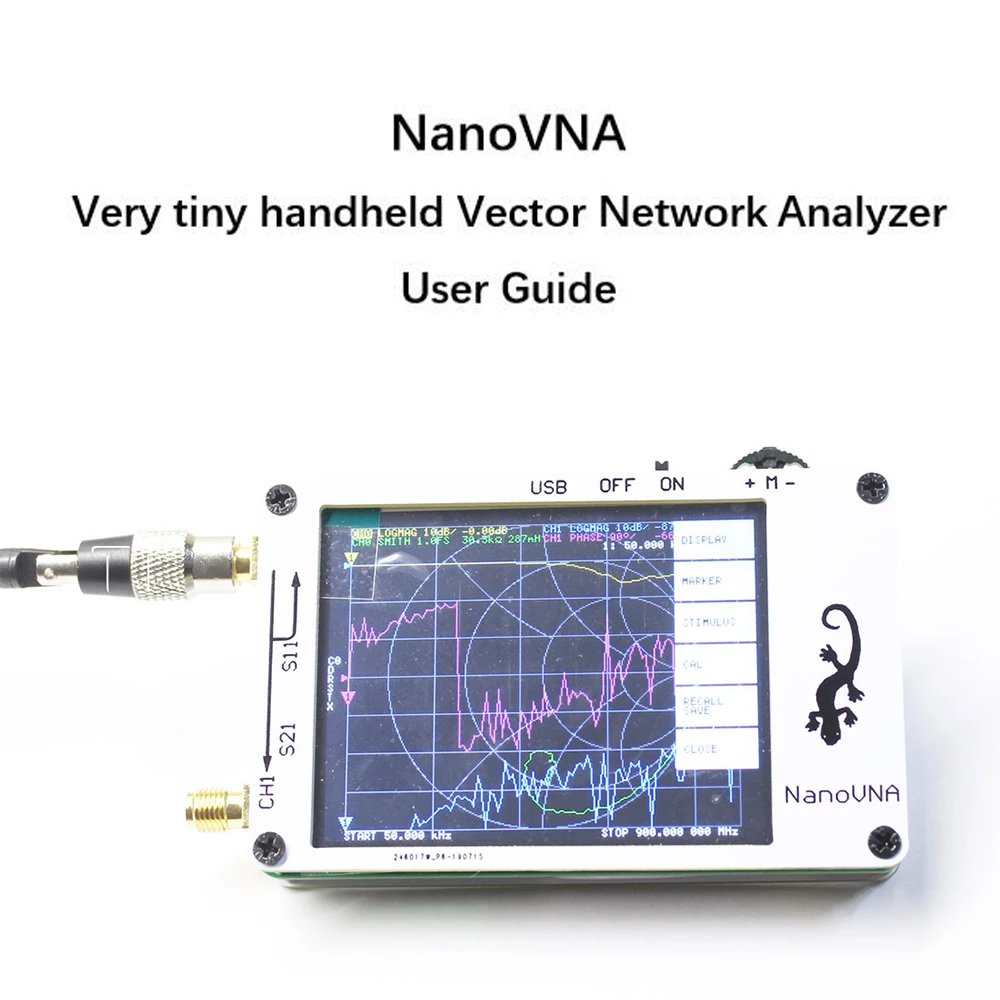

В обычном тестовом режиме коснитесь правой области экрана или нажмите переключатель циферблата, чтобы позвонить в меню.
Коснитесь экрана или поверните переключатель колеса, чтобы выбрать пункт меню.
Портативный и компактный, прост в эксплуатации и переноске.

Технические характеристики:
Основной материал: печатная плата
Цвет: белый
Дисплей: 2,8 дюймов TFT (320*240)
Частота измерения: 50 кГц ~ 300 МГц (50 кГц ~ 900 МГц, включить расширенную прошивку)
Выход RF: -13 дБм (максимум-9 дБм)
Диапазон измерения: 70 дБ (50 кГц ~ 300 МГц), 40 дБ (300 м-900 МГц, включить расширенную прошивку)
Порт SWR: <1,1
Интерфейс USB: USB type C связь mde: CDC (серийный)
Мощность: USB 5 в 120 мА
Аккумулятор: 1 * Встроенный литиевый аккумулятор, 400 мАч (в комплекте)
Количество точек сканирования: 101 (фиксированное)
Отслеживание дисплея: 4, маркировка: 4, Сохранение настроек: 5
Размер печатной платы: 68*50*10 мм/2,7*2,0 * 0.4in (без разъема, рычажного переключателя)
Размер изделия: 85,5*54*11 мм/3,4*2,1 * 0.4in
Вес товара: 78 г/2,8 унции
Размер посылка: 120*38*10 мм/4,7*1,5 * 0.4in
Посылка Вес: 156 г/5,5 унции

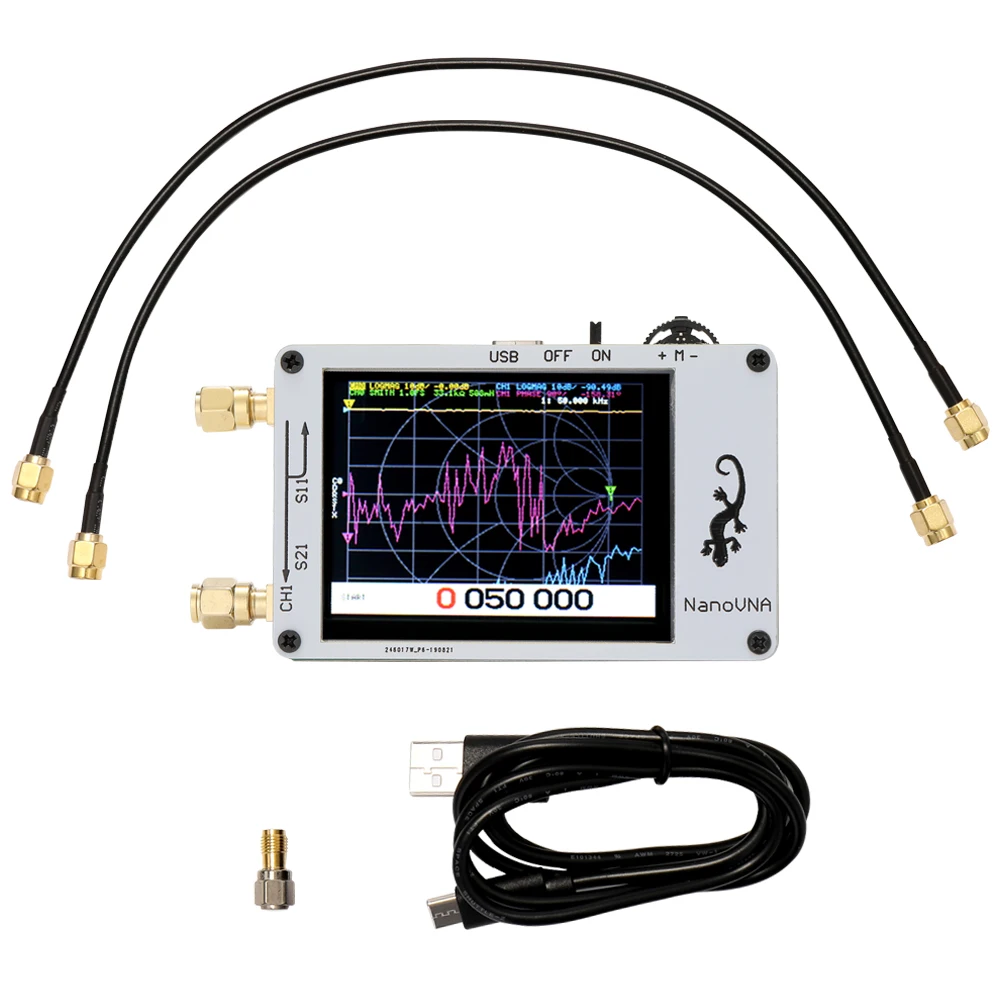

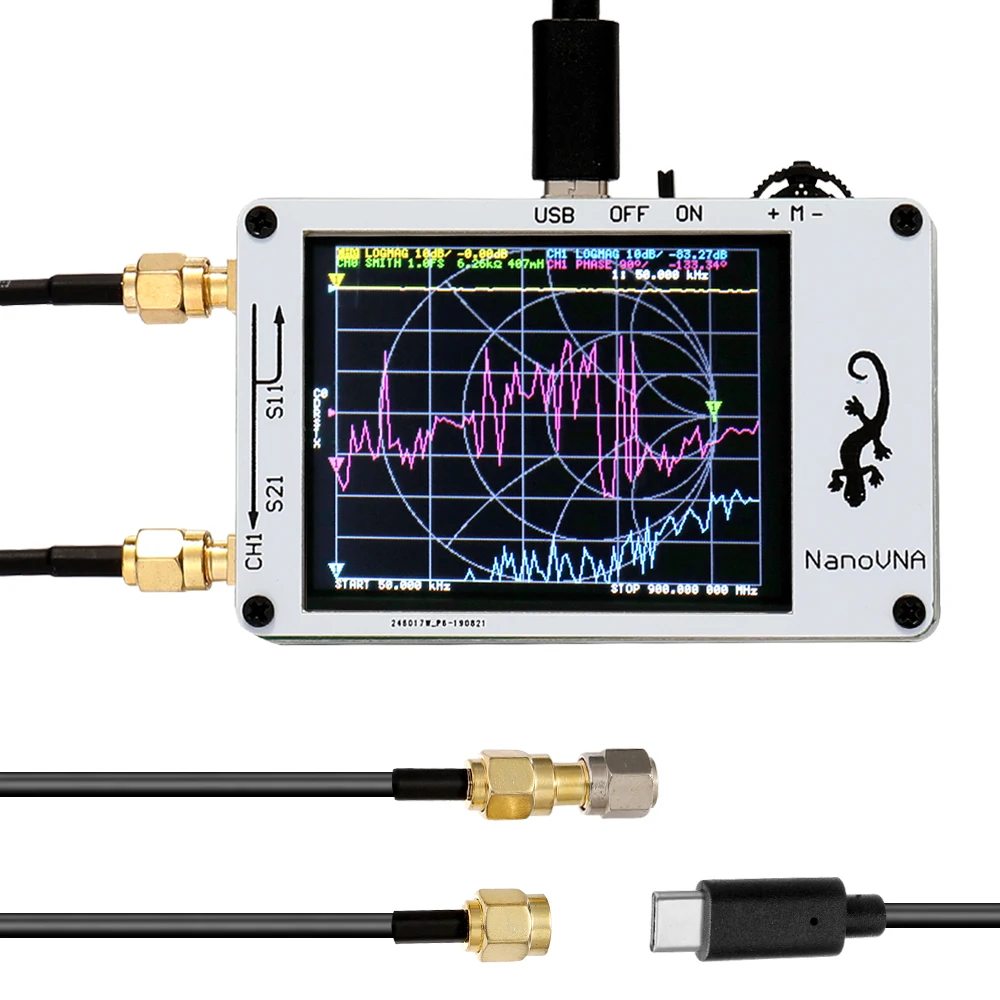

Посылка список:
1 * Векторный анализатор сети
2*30 мм SMA Штекерный RG174 RF кабель
1 * SMA Гнездовой разъем
1 * USB кабель (Type-C)
1 * SMA простой набор калибровки (короткий/открытый/нагрузка)
