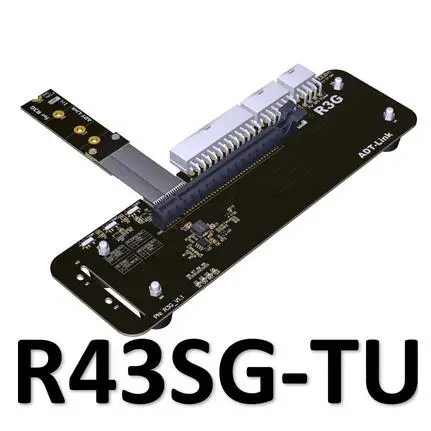

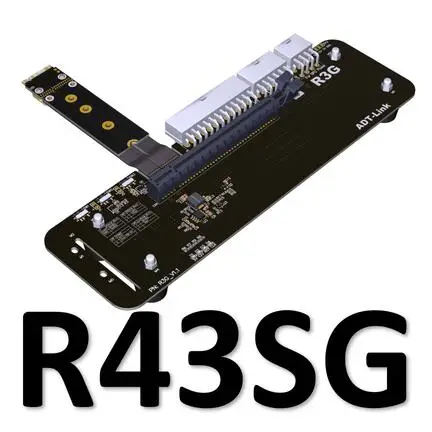

R43SG/R43SG TU Riser M.2 M ключ удлинитель M2 PCIe 3 0x4 видеокарта кабель 32Gbs для ITX STX NUC VEGA64

R43SG/R43SG TU Riser M.2 M ключ удлинитель M2 PCIe 3 0x4 видеокарта кабель 32Gbs для ITX STX NUC VEGA64

Длина: 25 см/50 см на выбор, другая длина s может быть настроена (цены разной длины s не одинаковы, пожалуйста, свяжитесь с нами перед заказом, если вам нужно!)

Теплый наконечник:
Совместимость видеокарт: поддержка новых видеокарт, отправленных после 2015 года (не поддержка старых видеокарт, отправленных до 2014 года)

Спецификация:
Бренд: ADT-Link
Модель: продукт серии R3G
Название продукта: внешняя плата адаптера видеокарты удлинитель
Совместимость материнской платы: материнская плата ITX/STX, NUC, поддерживает только интерфейс M.2 NVMe, не поддерживает интерфейс M.2 SATA, не поддерживает интерфейс M.2 WiFi, не поддерживает интерфейс M.2 WWAN
Скорость полосы пропускания: PCIe3.0x4 (32 г/локон)

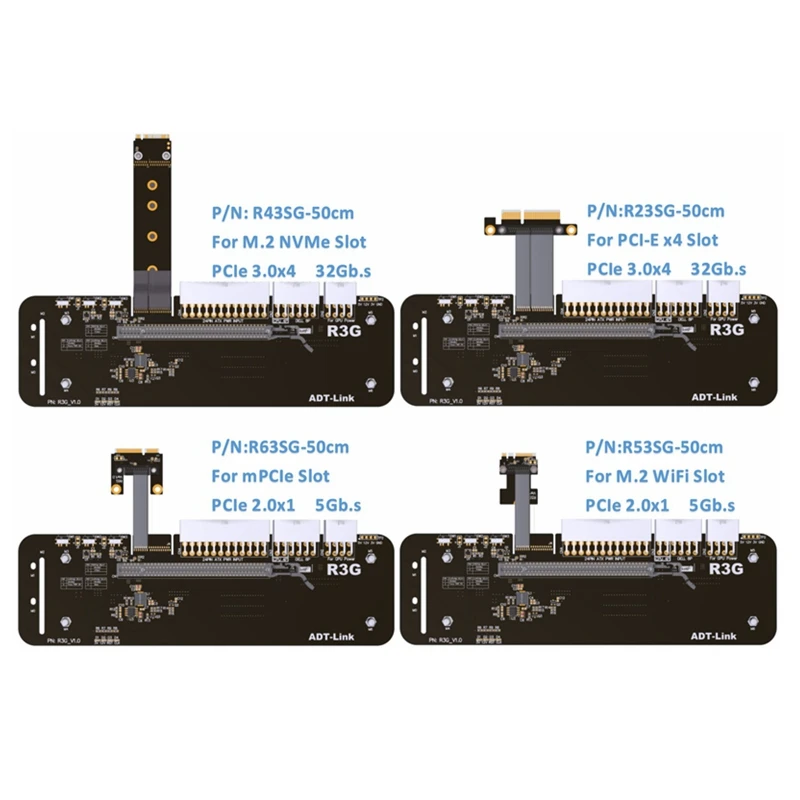

Описание модели: R43SG (M.2 NVMe интерфейс)

Описание питания: модель, поддерживающая источник питания, является источником питания DELL 12V/18A/220W или Стандартным источником питания ATX. Пожалуйста, подготовьте или Приобретите питание отдельно.

Примечание:

1. Мы настоятельно рекомендуем использовать его для настольного компьютера, а не для ноутбука. Низкий уровень успеха для ноутбука из-за несовместимости, особенно для HP, Dell, Lenovo.

2. Профессиональный Настоятельно рекомендуется использовать. Этот товар не включает руководство пользователя, и мы Не поддерживайте техническую поддержку, пожалуйста, учитывайте это перед размещением Заказ.

3. Если BIOS не распознан, пожалуйста, Обновите BIOS до последней версииС официального сайта вашей материнской платы.

4. SYstemПоддержка: Поддержка только версии Win10 1909 и более поздней версии.

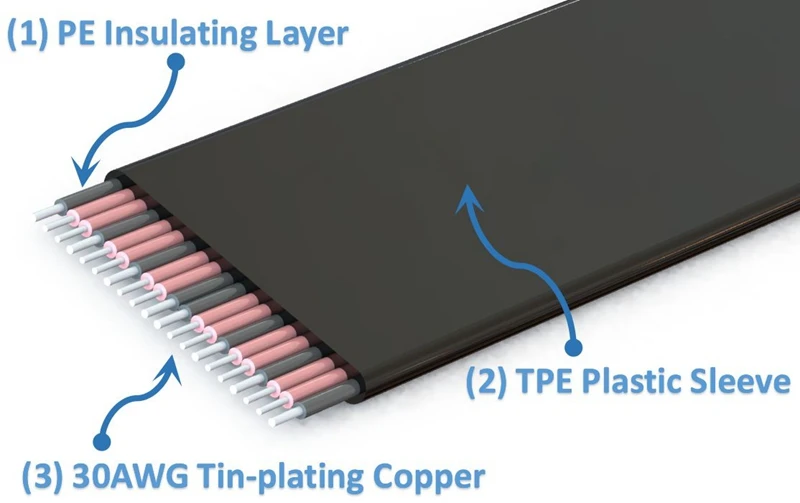

Экранирование EMI с проводящим полимером

Расширитель использует новейшие материалы для защиты от EMI с пятью плоскими кабелями. Этот метод позволяет каждому кабелю быть полностью покрытым электромагнитным экранированием помех с проводящим полимером для защиты от входящих или исходящих выбросов электромагнитных частот, минимизировать помехи и ухудшение производительности, И уменьшает вес расширителя.

Описание длины кабеля:

Длина кабеля серии R3G 25 см или 50 см может быть выбрана, Ниже указана длина линии 50 см. См. Синий размер на рисунке ниже.

Описание источника питания:

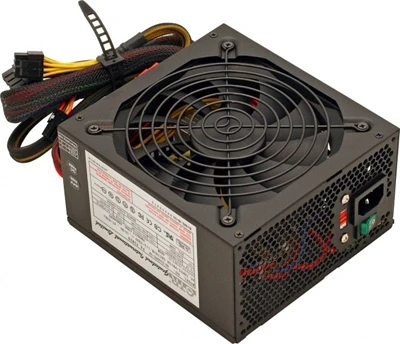

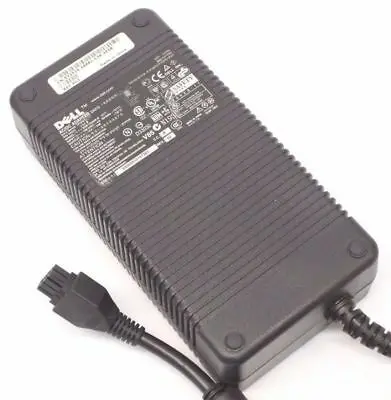

Поддерживаемый источник питания-DELL 8-pin 12V/18A/220W, или стандартный блок питания PSU. Источник питания должен быть готов покупателем или приобретен отдельно.

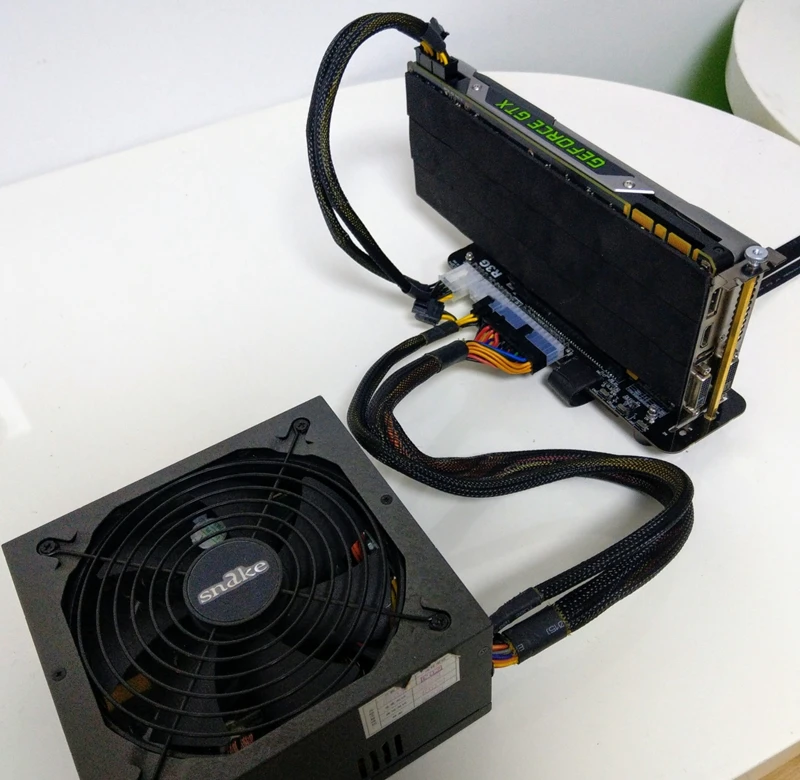

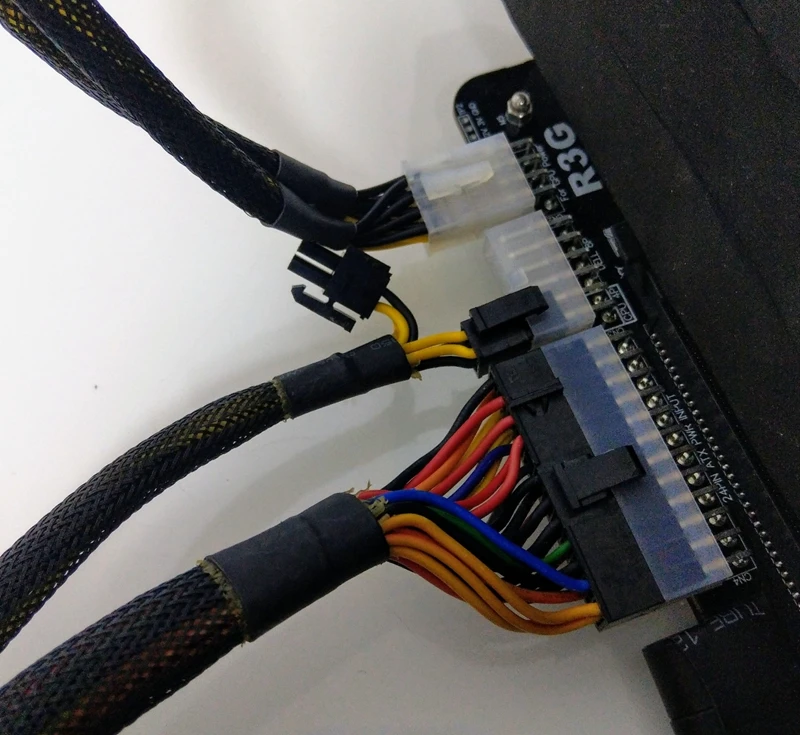

24P_ATX и 4P_CPU вход питания, 8P_GPU выходная мощность.

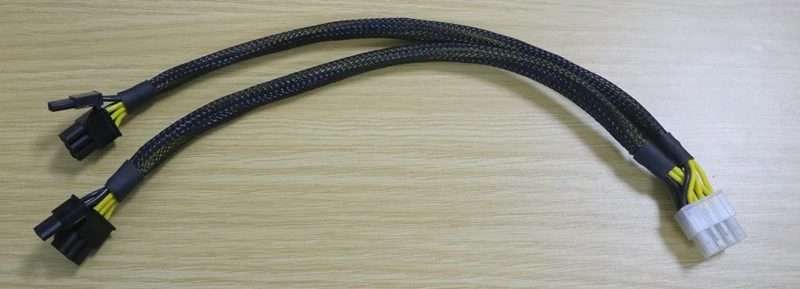

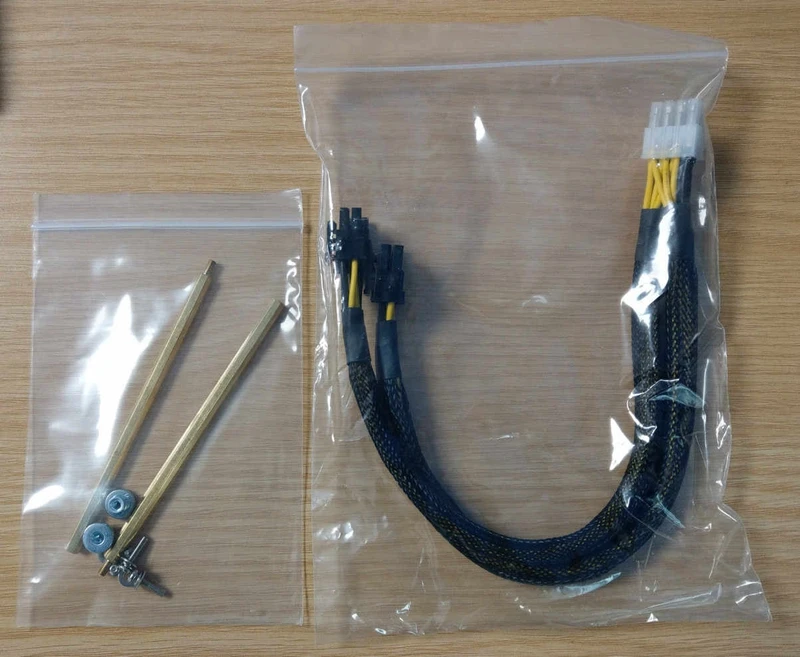

Аксессуары для продукта, прилагается к следующей видеокарте шнур питания ниже

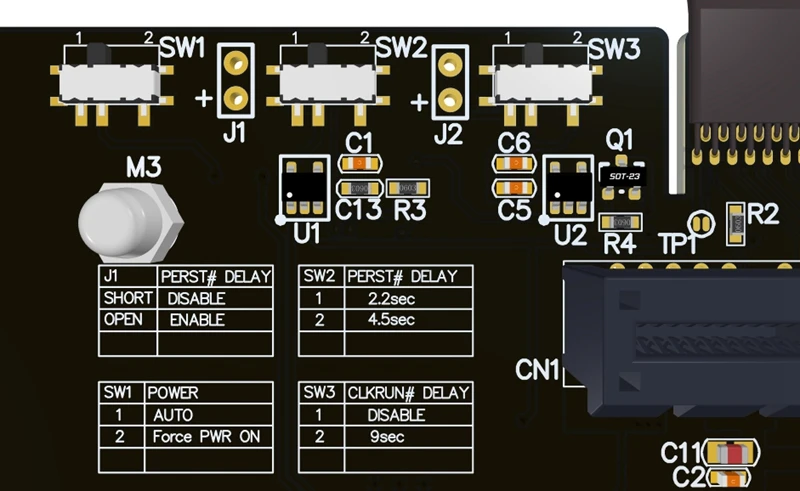

SW1, выключатель питания, 1 для автоматического запуска, 2 для форсированного запуска, пожалуйста, отрежьте до 1 для автоматического запуска.

SW2, PERST # задержки сигнала переключатель, 1 задержки 2,2 секунд, 2 задержка 4,5 секунд, с eGPU программного обеспечения, для видеокарты Совместимость оптимизации, в настоящее время программное обеспечение не поддерживает, отрежьте до 1

SW3, CLKRUN # переключатель задержки сигнала, 1 закрыт, 2 задерживается на 9 секунд, с программным обеспечением eGPU, для оптимизации совместимости видеокарты, текущее программное обеспечение не поддерживает, пожалуйста, отрежьте до 1

J1, переключатель задержки сигнала PERST #, откройте для открытия функции задержки, короткое для закрытия функции задержки, текущее программное обеспечение не поддерживает, пожалуйста, вставьте крышку перемычки короткой.

J2, clkrun_емкостная задержка, в настоящее время программное обеспечение не поддерживает, только для инженеров R & D Подключите к тестированию задержки регулировки емкости. Это занимает около 2,2 секунд, чтобы вставить 1 мкФ конденсатор с алюминиевой крышкой, в течение 5-ти секунд для того, чтобы вставить 2.2u конденсатор с алюминиевой крышкой, и так далее.

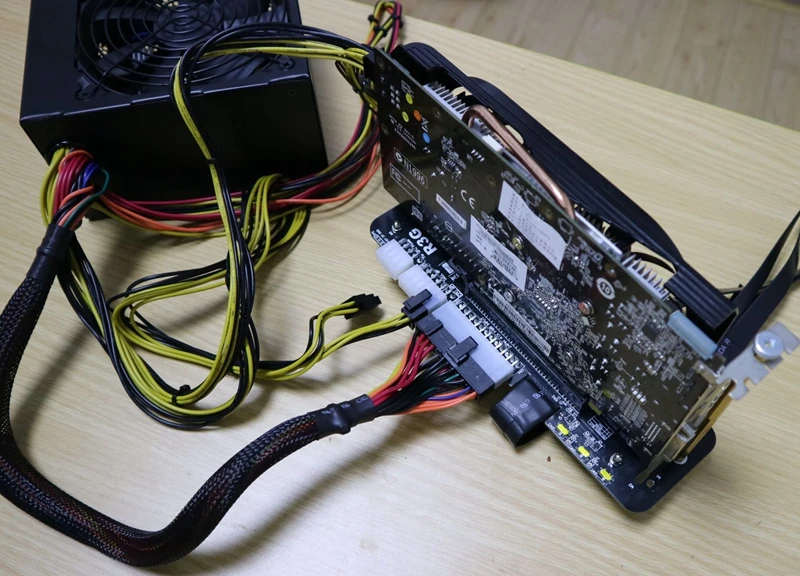

Шаги установки:

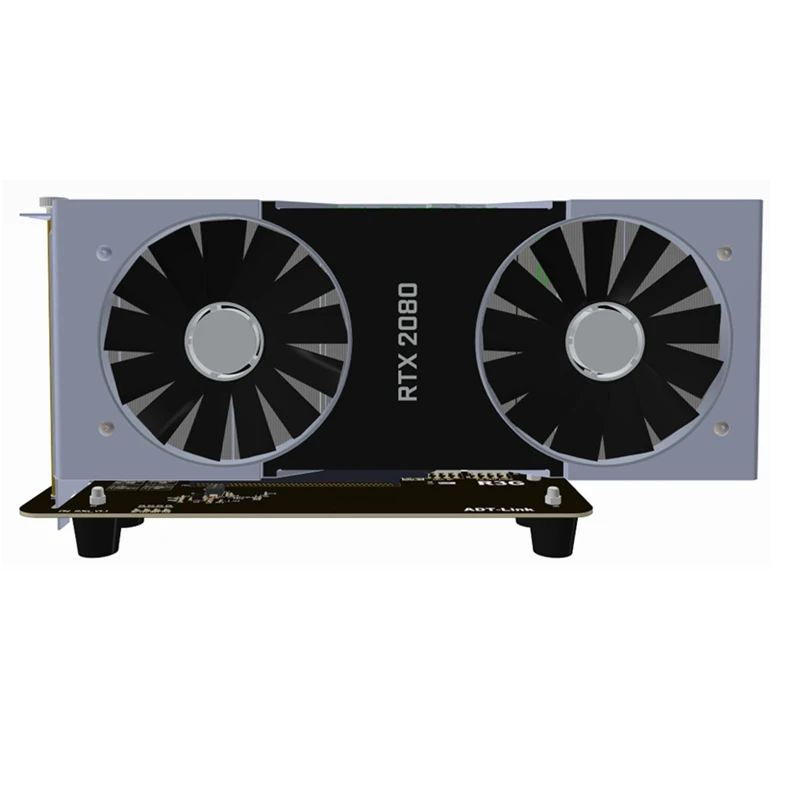

1. Установите шестиугольный Медный столб и вставьте видеокарту в разъем PCIe x16. Винт затягивается так, что видеокарта не будет трясти или упасть.

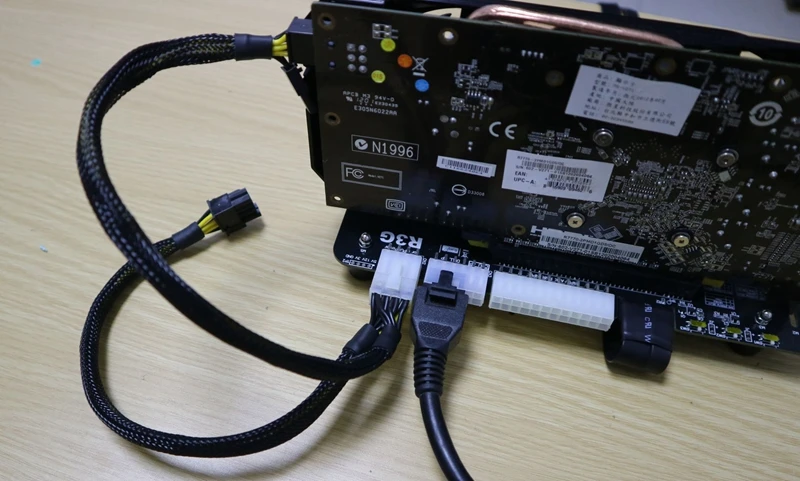

2. Сначала нужно установить блок питания ATX источника питания или DELL источника питания, в том числе видеокарта шнур питания также должны быть подключены, после установки, DELL источника питания будет светильник оранжевый светильник s.

3. Вы можете подключить кабель M.2, когда компьютер выключен. После включения питания источник питания ATX автоматически включит вентилятор. Если вы используете источник питания DELL, включается зеленый светильник. В это время плата R3G включит два зеленых светильника. Система автоматически распознает карту. Установите драйвер видеокарты. Установка процесса вождения может вызвать перезапуск компьютера.

4. Отделка.
