Описание:

В этом наборе используется схема записи голоса 20s ISD1820P для сохранения и восстановления голосового сигнала. Чип использует технологию CMOS, информация о энергопотреблении не может быть сохранена в течение 100 лет. Функция pin интегральной схемы: 11 pin-это положительная мощность (VCC); 8, 14 pin соединяет отрицательную мощность (GND); 1 pin-это порт записи (REC), высокий уровень; когда REC становится выше, чип начнет запись; 2 pin-это триггер edge play (PLAYE); Когда этот порт имеет высокий уровень, чип начнет воспроизводить голос; После воспроизведения он может выпустить воспроизведение; 13 pin-это порт записи (светодиодный индикатор REC); когда он находится в состоянии записи, этот порт низкий, и он может управлять светодиодный; 4, 5 pin соединяет входной порт микрофона (MIC); 6 pin соединяет Порт автоматического управления усилением (AGC); 7, 9 pin подключения громкоговорителя (SP +, SP-), и он может непосредственно более 8 Ом громкоговорителя; 10 pin соединяет Осциллирующий резистор (ROSC), подключает Осциллирующий резистор к GND. Настройте резистор осциллятора R4, соединенный с ROSC, он может плавно регулировать скорость голоса; Чем короче голос записи, тем лучше качество звука будет; В противном случае, это будет хуже. Примечание: Пожалуйста, не настраивайте резистор слишком мал, мы рекомендуем более 100K Ом

Параметры:

1. Рабочее напряжение: 3-5 в постоянного тока

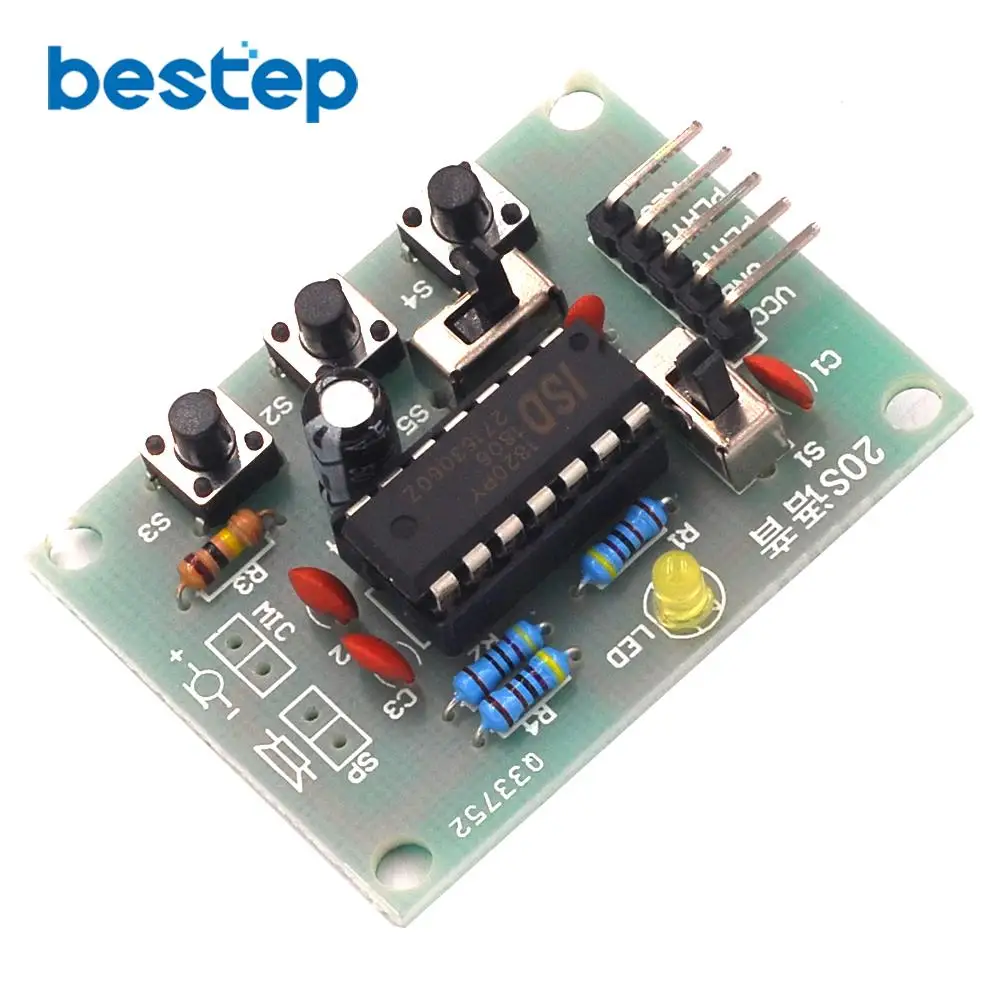

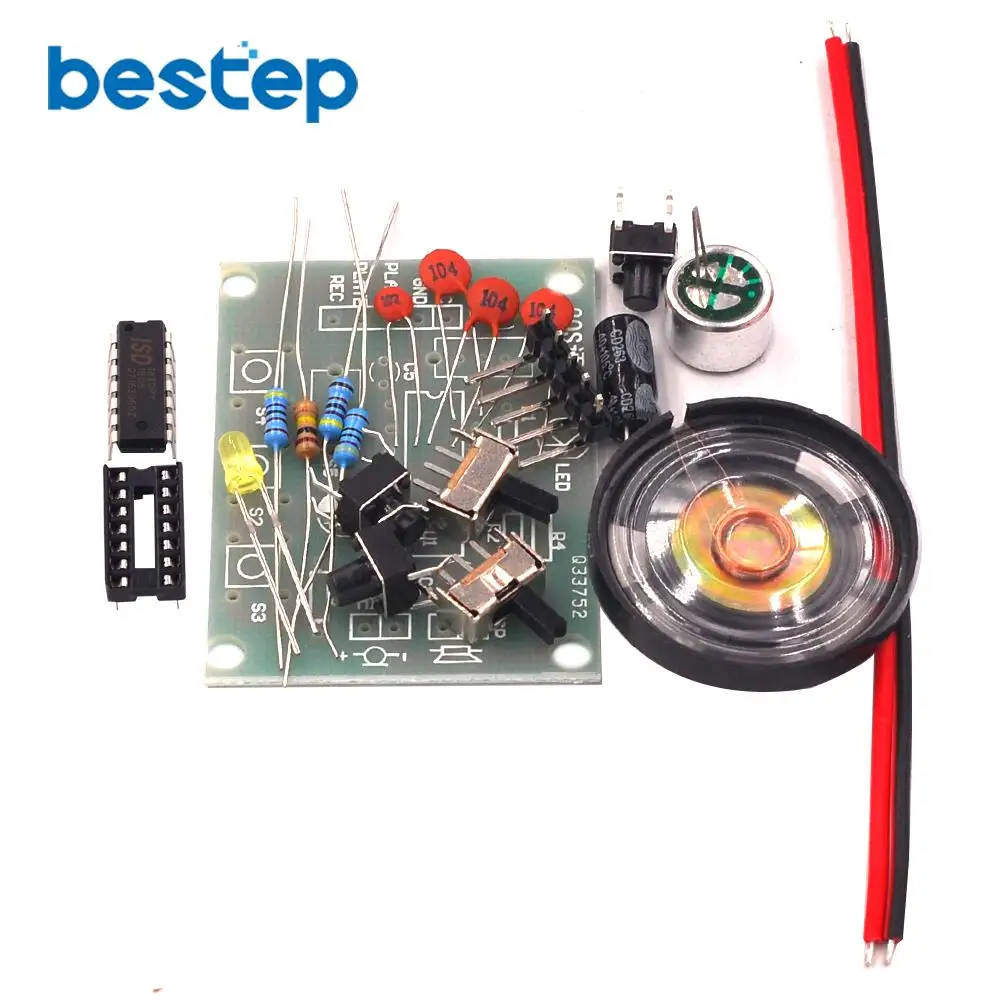

2. Список компонентов:

Нет.

Имя компонента

PCB маркер

Параметр

Количество

Примечания

1

Металлические пленочные резисторы

R1

470ohm

1

2

Металлические пленочные резисторы

R2

100K

1

3

Металлические пленочные резисторы

R3,R4

4,7 K

2

4

IC гнездо

U1

DIP-14

1

5

ISD1820

U1

DIP-14

1

Установить на IC гнездо

6

Переключатель

S1,S5

3 мм

2

7

Мужской Pin-код

J1

5 предмет в партии

1

8

Кабель

4

9

Керамика конденсаторы

C1,C2,C3

0,1 мкФ 104

3

10

Керамика конденсаторы

C5

0,001 мкФ 102

1

11

Электролитический конденсатор с алюминиевой крышкой

C4

10 мкФ

1

12

Динамик

SP

8ohm 0,5 W

1

13

Микрофон

Микрофон

5 мм

1

14

Кнопка

S2,S3,S4

6*6 мм

3

15

Светодиодный

Светодиодный

3 мм

1

16

Печатная плата

45*34 мм

1

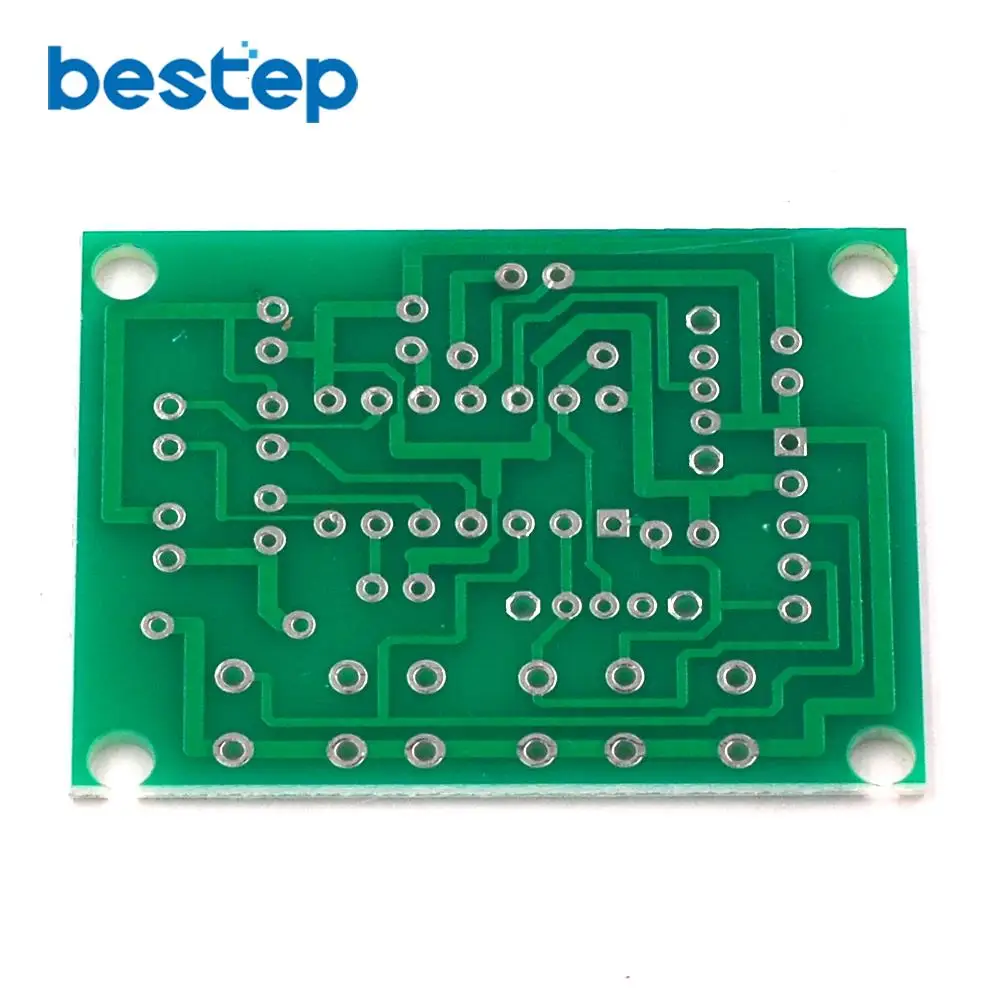

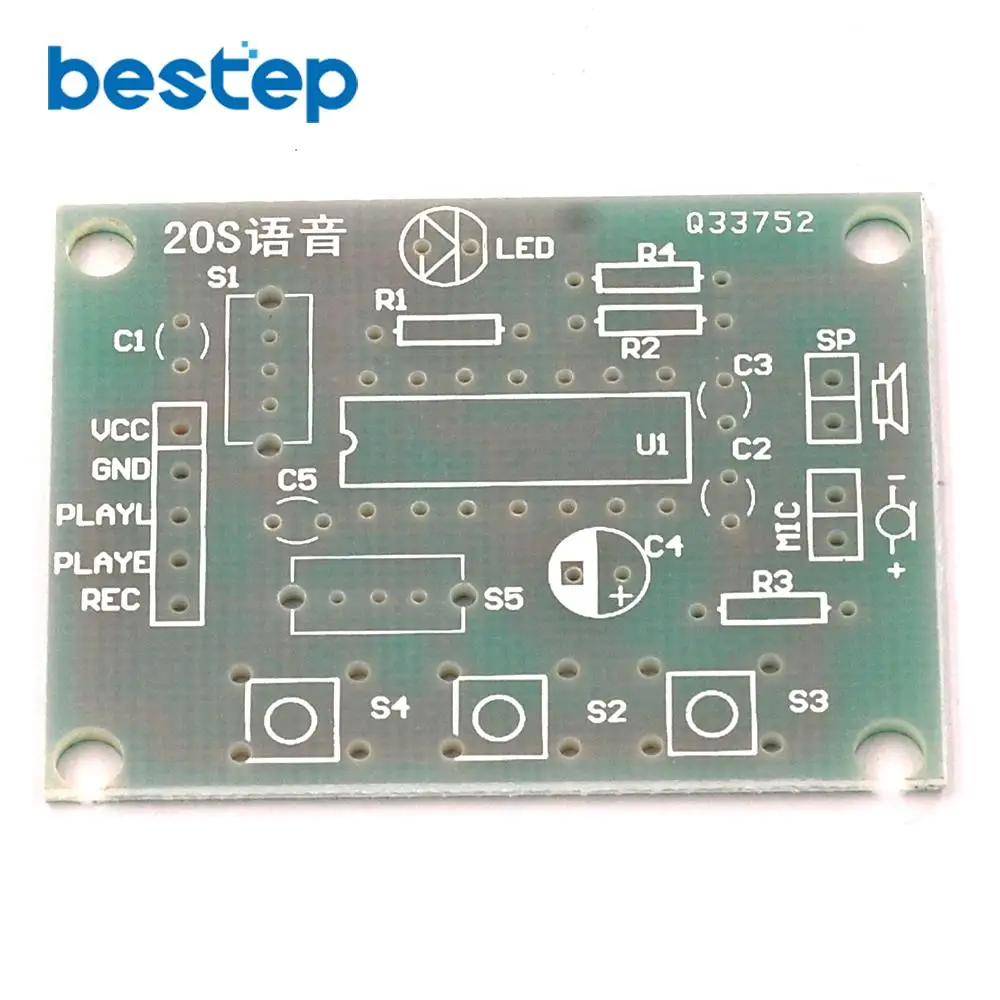

Примечание:Вы можете завершить установку с помощью Шелкового Экрана PCB и листинга компонентов
