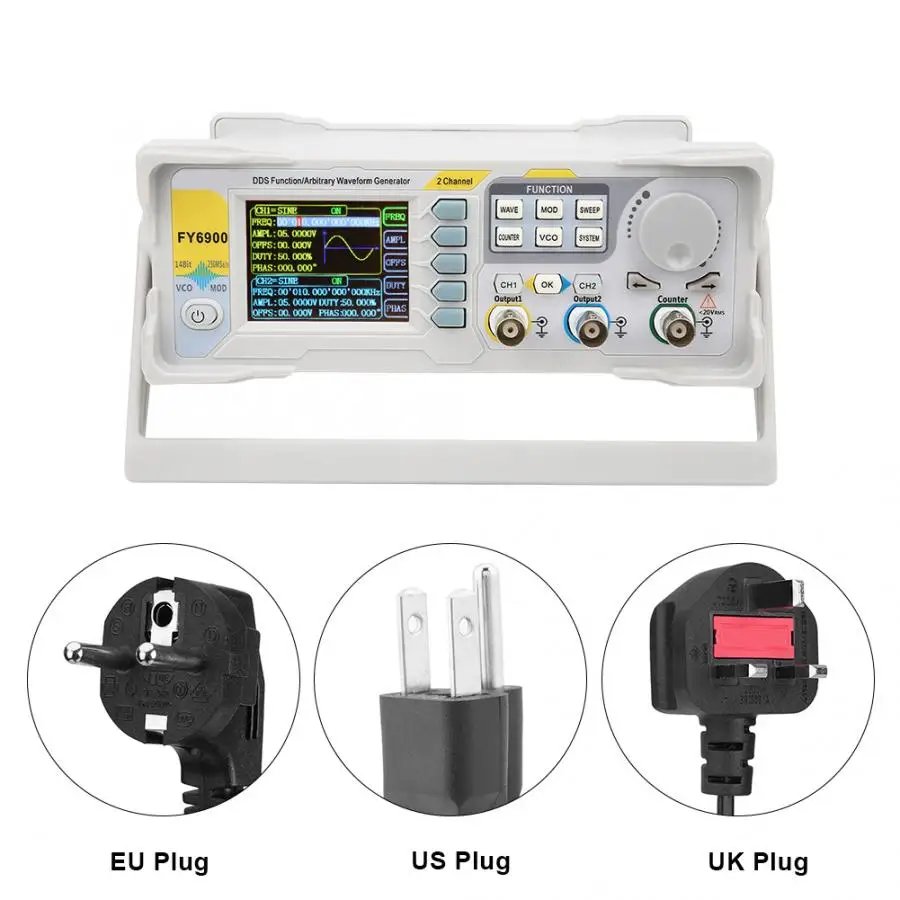

Цифровой генератор сигналов FY6900 синусоидальный 0 30 МГц 2 4 дюйма TFT экран цифровой

Цифровой генератор сигналов FY6900 синусоидальный 0 30 МГц 2 4 дюйма TFT экран цифровой

FY6900 синус 0-30 МГц 2.4in TFT экран цифровой генератор сигналов метр

Особенности:
1. Интерфейс дисплея принимает 2,4-дюймовый TFT цветной ЖК-дисплей, которая делает эксплуатацию более интуитивно понятное и удобное.

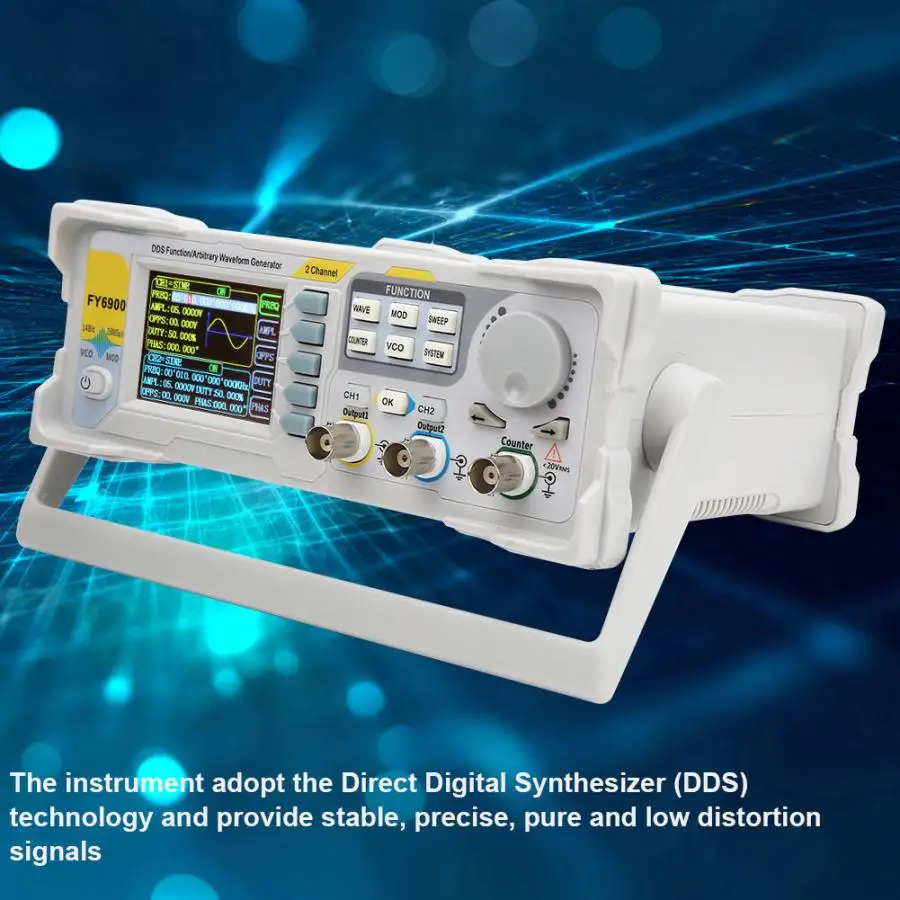

2. Прибор использует технологию прямого цифрового частотного синтезатора (DDS) для обеспечения стабильных, точных, чистых и низких искажений сигналов.
3. Богатые сочетания клавиш и графический пользовательский интерфейс упрощают каждую операцию, просты в эксплуатации.
4. Технология поверхностного монтажа может улучшить защиту от помех и срок службы.

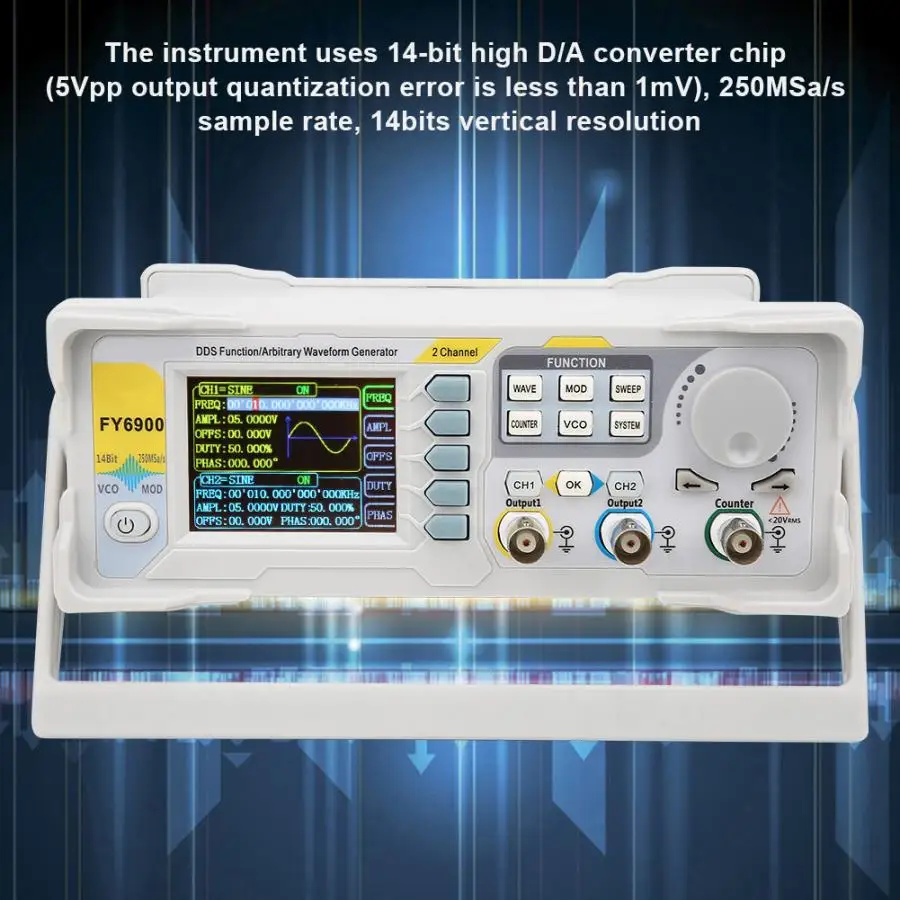

5. В приборе используется 14-битный чип преобразования D/A (ошибка квантования на выходе 5Vpp менее 1МВ), частота дискретизации 250MSA/s и вертикальное разрешение 14 бит.
6. Различные типы модуляции: AM, FM, PM, ASK, FSK и PSK модуляция.
7. Функция сканирования: четыре свойства scannable сигнала, включая частоту, амплитуду, офсетная печать и длительным сроком службы; Он имеет два виды линейный и логарифм Тип сканирования; Время сканирования: 0,01 S-9999,99 S; направления сканирования вверх, вниз и круглые поездки.
8. Функция VCO (выход управления напряжением): она может быть реализована внешним входным сигналом: частота управления напряжением, амплитуда контроля напряжения, смещение управления напряжением, коэффициент управления напряжением и модуляция ШИМ.
9. Функция 100 м Частотный метр: он может измерять частоту, период, ширину импульса и коэффициент нагрузки. Частот, которые работают 100 МГц и мин. Частота поведение: 0,01 Гц.
10. Функция счетчика: есть 2 режима измерения соединения, включая соединение постоянного тока и соединение переменного тока. Эта конструкция может решить неточную проблему соединения переменного тока.
11. Защита от короткого замыкания на выходе: при коротком замыкании нагрузки все каналы могут работать более 60 секунд.

Спецификация:
Тип изделия: генератор сигналов
Материал: пластик
Модель: FY6900
Частотный параметр
Частотный диапазон:
Синусоидальная волна: 0 Гц ~ 30 МГц
Квадратная волна: 0 Гц ~ 20 МГц
Треугольная волна: 0 Гц ~ 10 МГц
Пилообразная волна: 0 Гц ~ 10 МГц
Частотный диапазон произвольных волн: 0 ~ 10 МГц
TTL / CMOS диапазон цифровой волны: 0 ~ 20 МГц
Минимальная ширина регулировки импульсной волны: 20ns
Эй. Разрешение частоты: 1μгц (0,000001 Гц)
Погрешность частоты: (+/-) 20ppm
Стабильность частоты: (+/-) 1ppm / 3 часа

Параметры формы волны:
Типы сигналов: Синусоидальная волна/Треугольная волна/квадратная волна/волнистая Пилообразная волна, Lorentz импульсная волна и произвольная форма волны.
Произвольное волновое нелетучее хранение (64): 64 пользовательских произвольных формы могут храниться
Длина волны: 8192 точек (4K точек) x14 бит
Частота дискретизации: 250MSA/s
Вертикальное разрешение: 14 бит

Синусоидальная волна:
Гармоническая система прибытия: ≥ 50dBc (<1 МГц); ≥ 45dBc (1 МГц 20 МГц ~)
Искажение: <0.5% (от 20 дБ до 20 Гц до 20 дБм)
Квадратная волна
Время подъема: ≤ 7 НС (VPP <5 В)
Превышение: ≤ 5%
Диапазон регулировки рабочего цикла: 0.1% ~ 99.9%
Пилообразная волна
Линейный: ≥ 98% (0,01 Гц ~ 10 кГц)
Импульсная волна
Диапазон регулировки ширины импульса: 10 нс ~ 1 с
TTL выход
Плоский подъем/время осени: ≤ 10 нс
Плоский диапазон: > 3Vpp
Fanout: > 8 TTL нагрузка
Выход CMOS
Низкий уровень по уровню поверхности: <0,3 V
Высокий уровень: 1V ~ 12V уровень подъема/осень время: ≤ 18NS

Параметры выхода:
Амплитудный диапазон (от пикового до пикового):
Частота ≤ 5 МГц: 1mVpp-24Vpp
Частота 5MHz10MHz> 20MHz: 1mVpp-5Vpp
Амплитудное Разрешение: 1 мВ
Амплитудная стабильность: (+/-) 0.5% / 5 часов
Амплитудная Плоскостность: (+/-) 5% (<10 МГц); (+/-) 10% (> 10 МГц)

Сигнал на выходе:
Выходное сопротивление: 50Ω (+/- 10%) (Типичный)
Защита: все выходы сигнала могут работать выше 60s в чехол короткого замыкания нагрузки

Смещение постоянного тока:
Диапазон регулировки смещения:
Частота ≤ 20 МГц: ± 10 В
Частота> 20 МГц: ± 2,5 V
Офсетная печать Разрешение: 0,01 V
Диапазон регулировки фазы: 0 ~ 359,99 °
Фазы Разрешение: 0,01 °
Внешние измерения:
Диапазон измерения частоты: время ворот = 1 с 1 Гц-60 МГц
Диапазон входного напряжения: 2Vpp ~ 20Vpp
Диапазон подсчета: 0 ~ 4294967295
Количество: руководство пользователя
Регулярные измерения: разрешение 20ns, максимальное измерение 40s
Функция сканирования:
Режим сканирования: линейное сканирование, логарифмическое сканирование
Отсканированные объекты: частота, амплитуда, смещение и рабочий цикл
Время сканирования: 0,01 s-999,99 S/шаг
Диапазон настройки частоты: начальную точку и конечную точку можно установить свободно
Диапазон частотной развертки: определяется настройками параметров сканирования

Общие параметры:
RAM
Количество: 20
Расположение: M0 ~ M20
Интерфейс
Режим интерфейса: Используйте USB для последовательного интерфейса
Скорость связи: 115200bps
Протокол: с помощью командной строки, Протокол является общим
Источник питания
Диапазон напряжения: 100 ~ 240 В переменного тока
Тип дисплея: 2.4in TFT цветной дисплей
Температура окружающей среды: 0 ~ 40 °C
Влажность: <80%

Посылка:
1 x генератор сигналов

1 х USB кабель

1 х Кабель питания

1 х BNC-BNC кабель
2 x Кабель BNC-Clip
