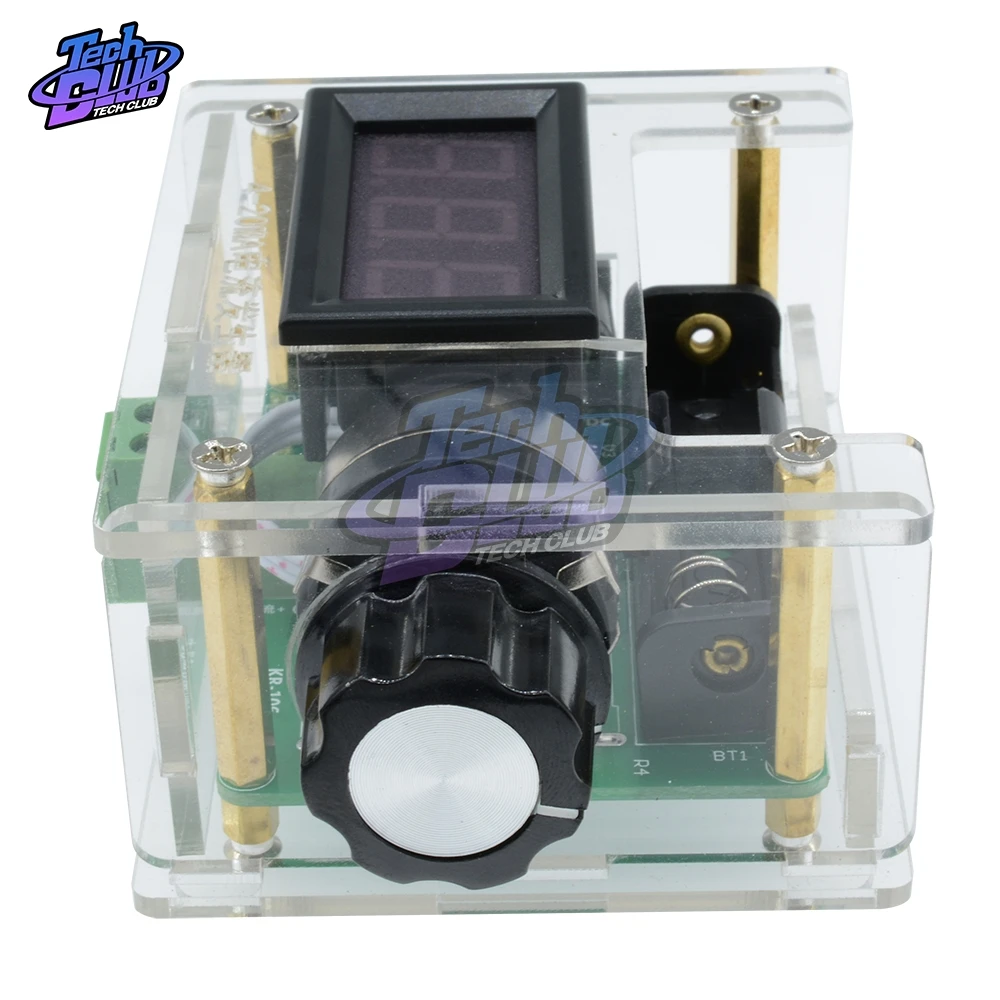

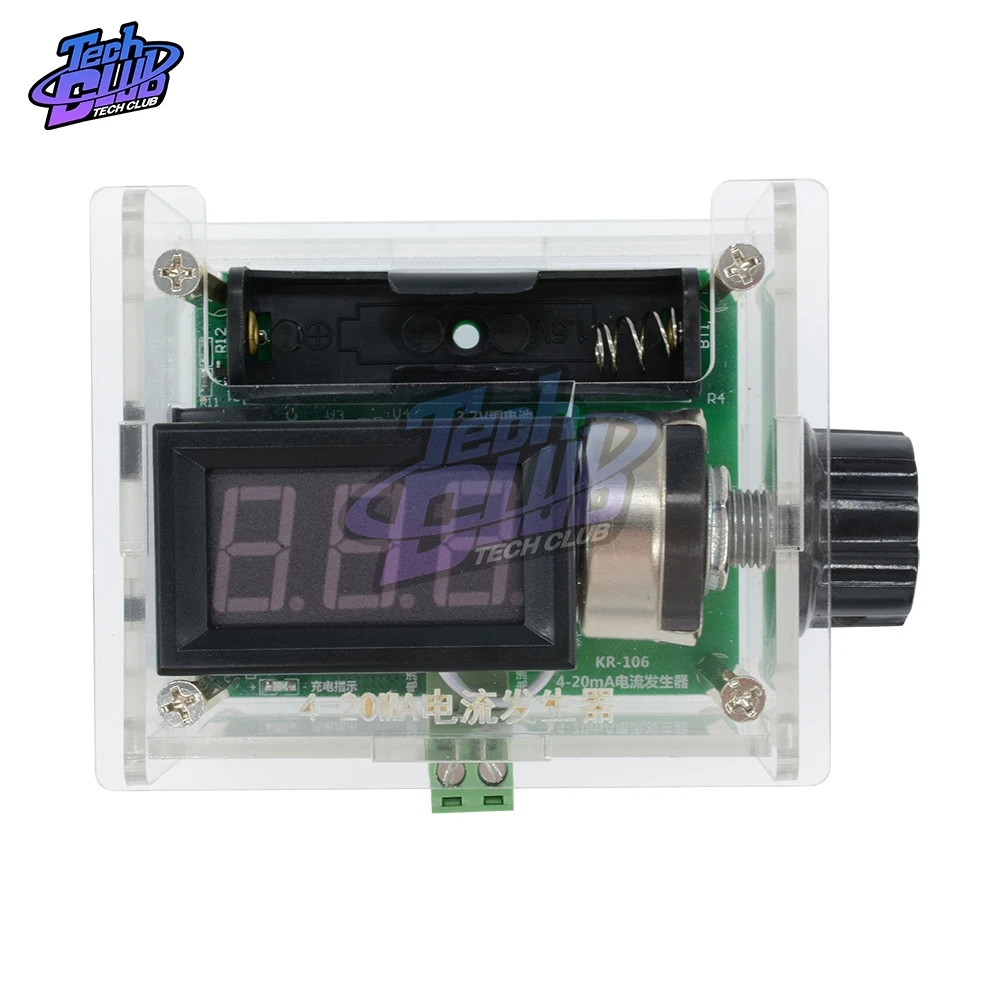

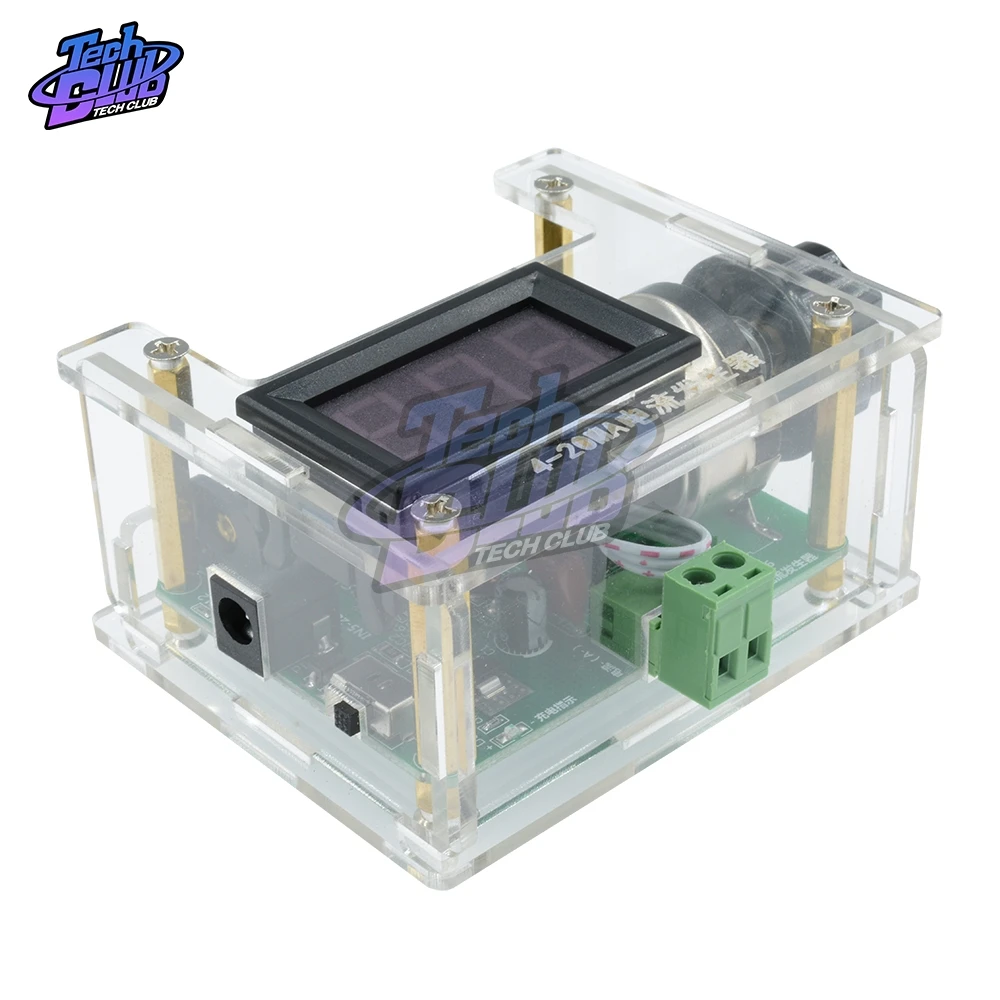

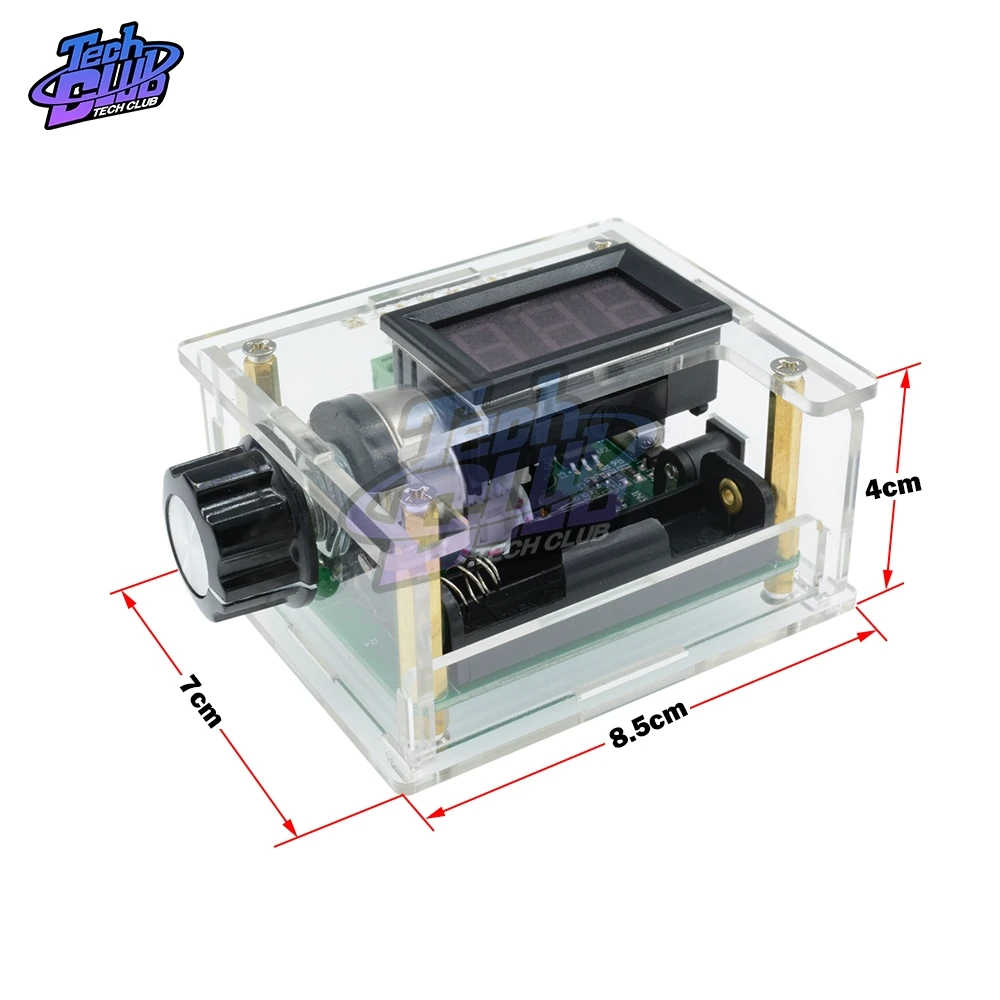

4 20мА генератор сигналов светодиодный цифровой дисплей функция сигнала тока

4 20мА генератор сигналов светодиодный цифровой дисплей функция сигнала тока

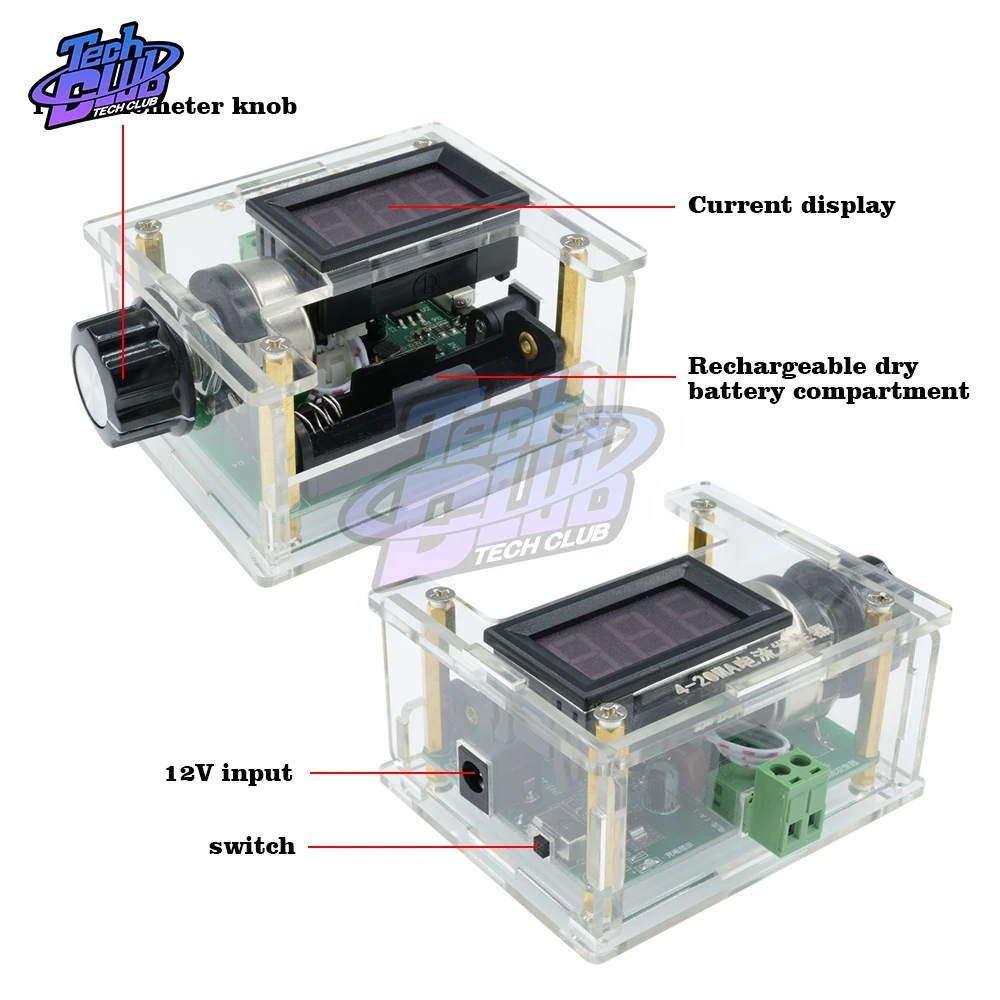

Функциональные характеристики 1. Простота в использовании, простая проводка, управление ручкой, регулировка отклика сразу же после выхода, без задержек. 2. Диапазон напряжения источника питания: входная мощность 5-28 В постоянного тока, предлагаемый источник питания для 12-24 В постоянного тока. 3, защита функциональности: с защитой от обратной полярности входного напряжения, источник питания не работает, не из-за обратного сгорания. 4, Стандартный Выходной диапазон тока: вручную регулируя продукт на потенциометре, можно производить 4-20MA выходной ток, для текущего аналогового 4-20MA выход случая. 5. Текущее регулирование очень плавное: использование потенциометра с проволочной обмоткой для регулировки тока, плавная регулировка, чтобы избежать общего потенциометра углеродистой пленки, часто производит мутации сопротивления и других сбоев. 6, с токоизмерительной головкой, Дисплей Точный. 7, с циферблатом, в соответствии с шкалой быстро найти и определить работу оборудования. 8, может быть фиксированное значение выходного тока: выходной ток может быть автоматически скорректирован в соответствии с требованиями заказчика в установочной точке, но также делать постоянный ток источника, делать постоянный ток источника, ток на выходе не более 20 мА. 9, пропорция золота, легко держать, работа в удовольствие. 10. Тестовый выход является нормальным, вы можете использовать мультиметр (ток постоянного тока) коротких "текущий положительный и текущий отрицательный" терминал, сравнить значение дисплея и мультиметр показания одинаковые. 11. Продукт используется для: генерации источника сигнала, регулировки клапана, управления инвертором, отладки ПЛК, Тестирования Инструмента, тестирования диода на светильник, выхода аналогового передатчика. 4-20MA текущий генератор Выходной импеданс соответствующая проблема Сопротивление выходному сигналу должно соответствовать следующим требованиям В соответствии с формулой: I = U / R (ток = напряжение, деленное на сопротивление) Таким образом, ваше напряжение питания, разделенное внутренним сопротивлением сигнала, равно вашему приемнику сигнала, может производить максимальный ток. Кроме того, наш генератор тока также имеет определенное внутреннее сопротивление. Так что приходите к такой формуле: Напряжение питания/(сопротивление сигнала клиента + внутреннее сопротивление нашего генератора тока) = Выход постоянного тока Поскольку источник питания нашего модуля составляет 4-35 В напряжения, поэтому, если напряжение питания низкое, и внутреннее сопротивление клиента большое, модуль будет производить постоянный ток не будет достаточно. Вот соответствующие требования к сигналу для нашего модуля: 24 В источник питания, сопротивление сигнала не должно быть больше 1000 Ом. 12 В источник питания, сопротивление сигнала не должно быть больше 500 Ом. 5 в источник питания, сопротивление сигнала не может быть больше 200 Ом. Если сопротивление сигнала превышает вышеуказанные параметры, вы можете улучшить напряжение питания или уменьшить сопротивление сигнала этими двумя способами, чтобы решить проблему с источником постоянного тока. Следует отметить, что напряжение питания не может быть увеличено до более чем 28 в или более. Примечание: Это наборы «сделай сам», вы должны закончить их самостоятельно Посылка включает в себя: 1 * генератор сигналов
