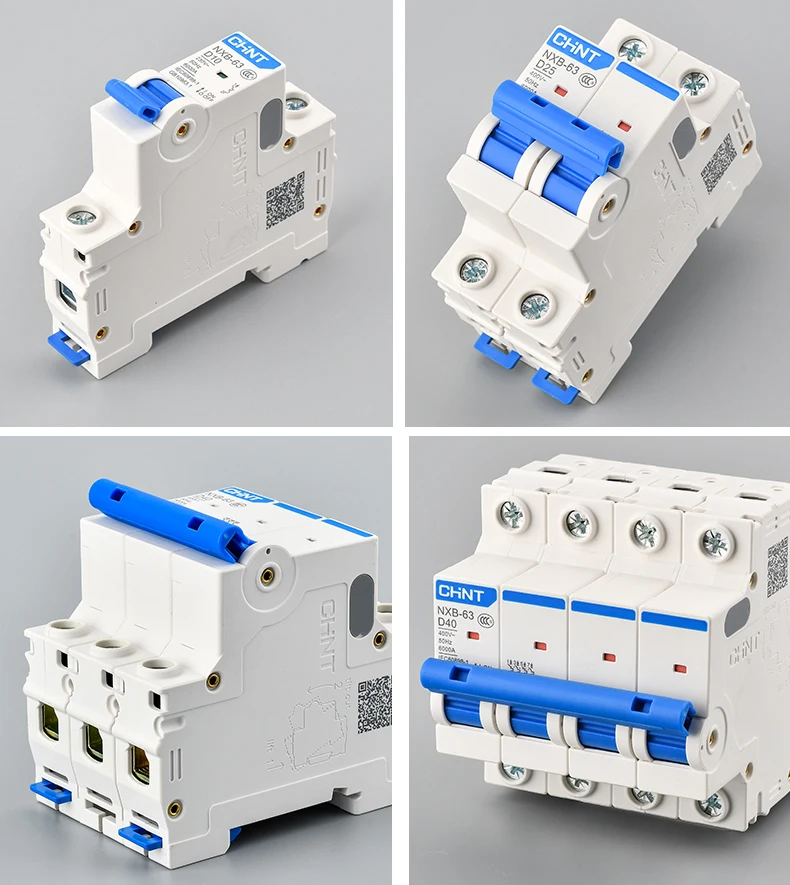

NXB-63 2P переключатель воздуха AC 230/400V Тип D Защита от тока 6 10 16 20 25 32 40 50 63a украшение

NXB-63 2P переключатель воздуха AC 230/400V Тип D Защита от тока 6 10 16 20 25 32 40 50 63a украшение

NXB-63 1P Тип D ссылка

NXB-63 2P Тип D ссылка

NXB-63 3P Тип D ссылка

NXB-63 4P Тип D ссылка

Канал переключения освещения типа C

1. Стандарты соответствия

IEC60898-1

2. Сертификат соответствия

CE

3. Основные функции

Защита от перегрузки, защита от короткого замыкания, положительная изоляция

4. Технические параметры

Номинальный ток: 1A, 2A, 3A, 4A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A; Номинальное напряжение: 230V (1P 1P + N), 230/400V (для детей в возрасте от 2 до 4P, 3P + N); Частота: 50; Тип электромагнитного излучения: D Количество полюсов: 1P, 1P + N, 2P, 3P, 3P + N, 4P; Механический срок службы: 20000 циклов; Электрический срок службы: 10000 циклов; Номинальная мощность короткого замыкания (Icn): 6000A; Емкость короткого замыкания (Ics): 6000A; Номинальное импульсное напряжение (Uimp): 4КВ; Энергопотребление на каждом полюсе выключателя: см. Таблицу 1.

5. Размеры и размеры установки

Безопасное использование электрической энергии

Защита от перегрузки, короткого замыкания

Сильная адаптивность к окружающей среде и надежная работа в суровых условиях

-30 ℃ ~ 70 ℃ диапазон температуры окружающей среды, для удовлетворения потребностей различных приложений

Расширенная ручка

Изгиб ручки соответствует привычке человека, улучшает комфорт работы

Высокий ток не выгорает

Встроенный в определенное количество магнитного, удерживающего реле, при большом токе не выгорает

Увеличьте интерфейс

Высококачественный Соединительный терминал, эффективно предотвращает перелом, предотвращает утечку электроэнергии

Термоустановочная оболочка

С термореактивной смолой в качестве основного компонента, через процесс скрещивания, образованный продукт может выдерживать высокие температуры и холода

Подходит для магазинов и торговых центров

Подходит для крупных заводов

Подходит для отелей

Выключатель и защита от утечки выберите

1. Главный выключатель бытовой распределительной коробки обычно представляет собой мини-выключатель 32A-63A или выключатель с защитой от утечки, который может одновременно отсоединить фазовую линию и нейтральную линию 2.10A-16A миниатюрный автоматический выключатель Обычно выбирается для освещения цепи 3. Схема розетки обычно выбирает 16A-20A выключатель защиты от утечки

Ток переключателя выбирается в соответствии с мощностью оборудования

1. Формула расчета = мощность/напряжение * 3 (ток удара) 2. Например: 3000 Вт оборудование 380 В напряжение выберите автоматический выключатель, 3000 Вт * 3 (импульсный ток) /380 В ≥23.68a ≥25a, мы выбираем 25A автоматический выключатель или выключатель утечки

Как выбрать электромагнитное отключение типа C и типа D

Диапазон действия с длительной задержкой типа C составляет 5-10 дюймов; Диапазон действия длительной задержки типа D составляет 10-12 дюймов (в-номинальный ток переключателя) Тип C используется в области нагрузки на светильник, такие как управление распределением и светильник ing. Тип D может быть использован в местах запуска тяжелой нагрузки, таких как запуск двигателя, может избежать оборудования после запуска мгновенного тока слишком большой, чтобы вызвать ненужную перегрузку переключателя.

Не могу выключить

1. Является ли порт нагрузки коротким замыканием 2. Сбой рабочего механизма 3. Номинальный ток выключателя не соответствует току нагрузки

Высокая температура

1. Винт проводки свободный, не затягивая провод 2. Выбранная площадь провода слишком мала, провод слишком тонкий

Не отключен при коротком замыкании

1. Выбранный автоматический выключатель не соответствует условиям работы нагрузки

Нет электричества

1. Слишком маленькая свинцовая головка для зачистки 2. Винт проводки свободный, не затягивая провод
