Параметры комплекта:
Входное напряжение: AC9-15V или DC9-15V (Входное Примечание постоянного тока делится на полярность, входное напряжение переменного тока не является полярностью)
Выходная мощность: Po = 15 Вт + 15 Вт (RL = 4Ω)
Выходное сопротивление: 4-8 Ω

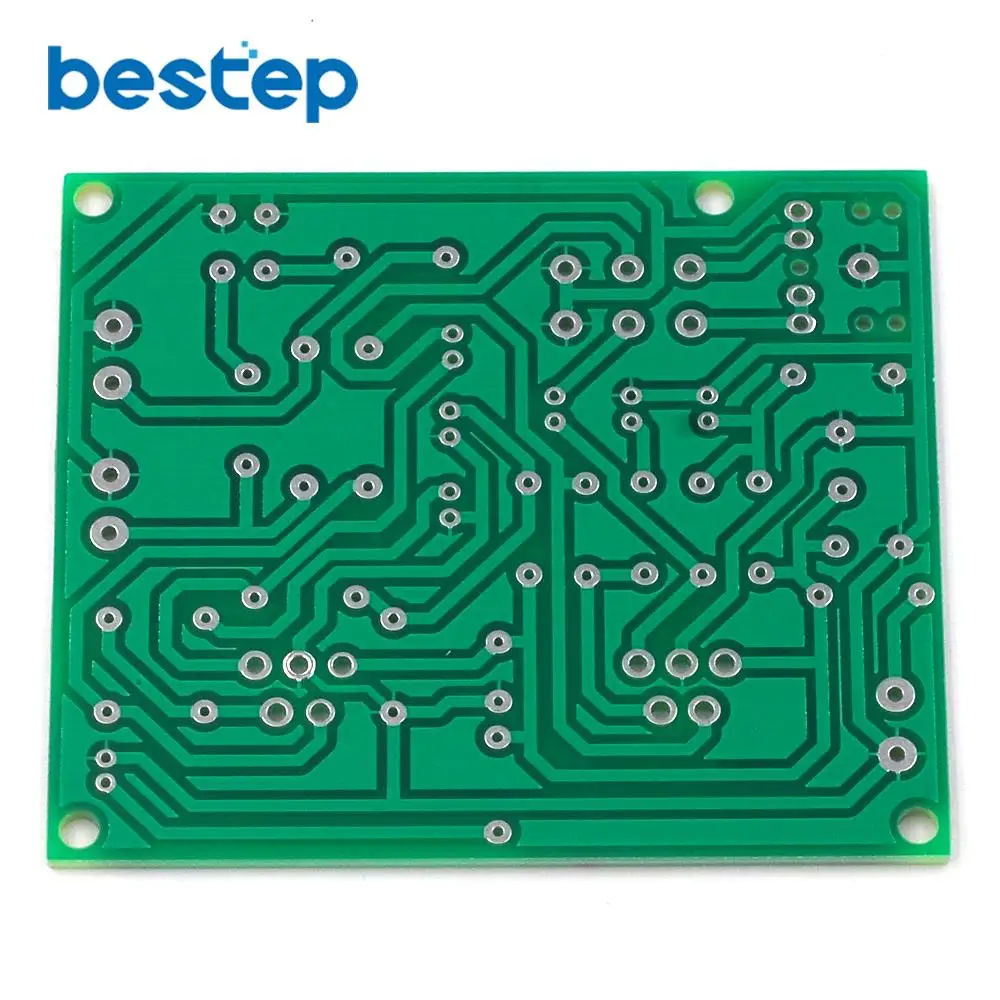

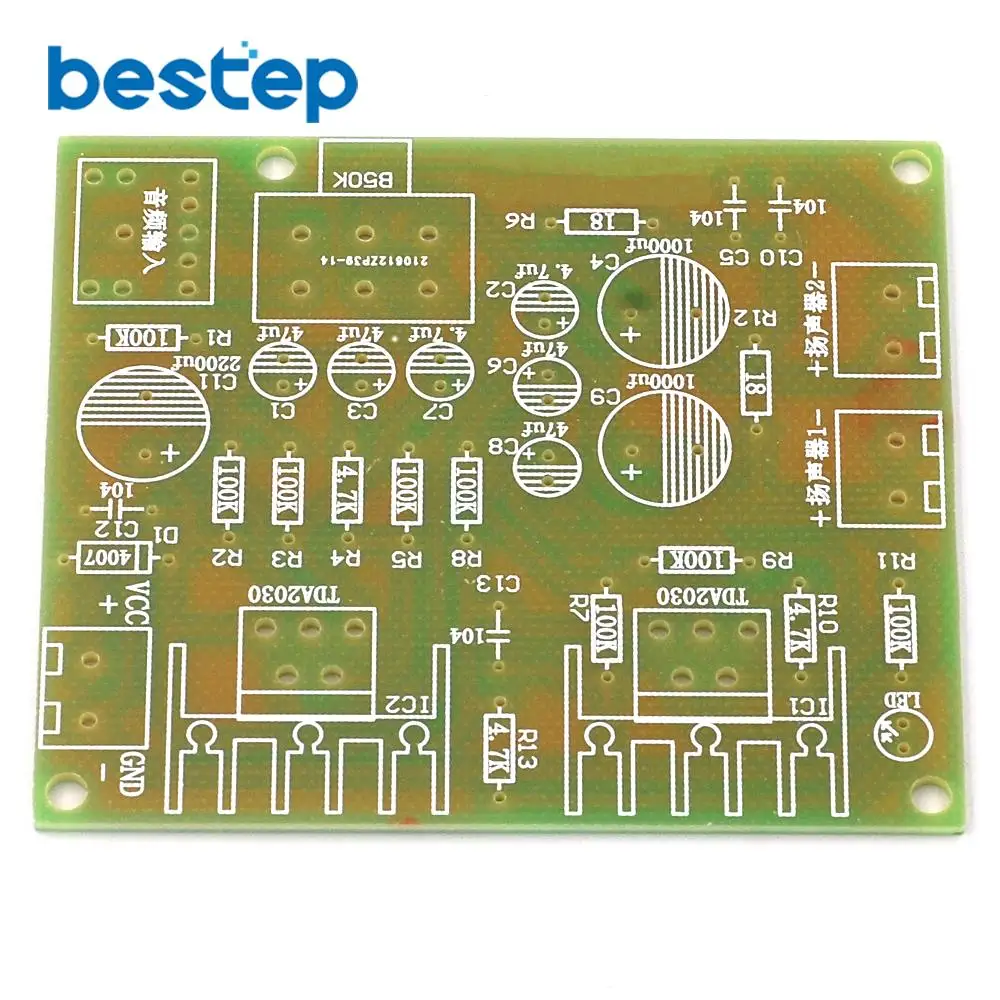

Печатная плата Спецификация: 64x54 мм, толщина: 1,6 мм Материал: FR-4

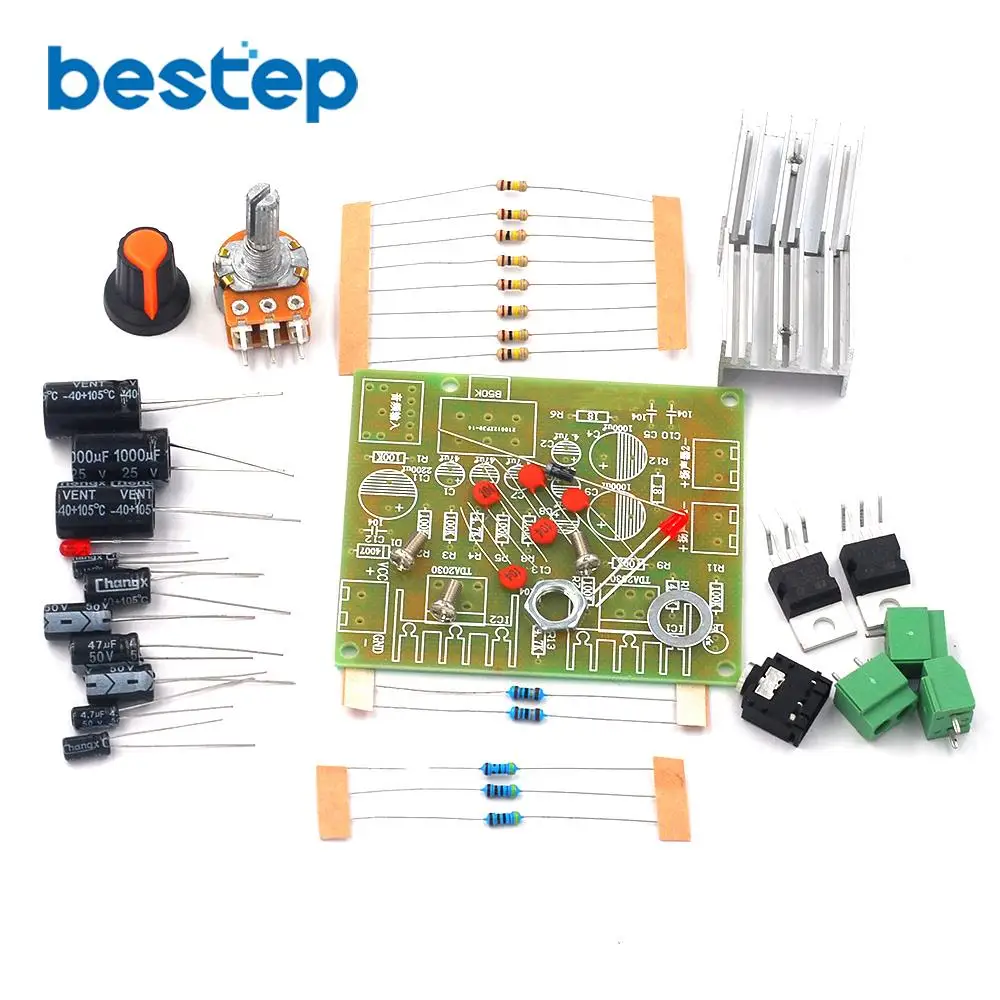

Описание комплекта:
Чистый усилитель мощности финальной стадии-это простой усилитель громкости. Нет схемы предварительного усилителя. Источник входного звука напрямую подталкивает звук динамика без каких-либо изменений и усиления. Звук оригинальный и чистый. Эта плата усилителя мощности состоит из двух классических усилителей мощности ST company TDA2030 IC для формирования чистого финального усилителя мощности, одного источника питания, входное напряжение для одного источника переменного тока 9 в-15 в, разумная компоновка компонентов, мощная мощность (15Wx2), почти нет статического шума, он обладает отличным прослушиванием, несколькими внешними компонентами и простой установкой. Он очень подходит для модификации или установки домашней аудиосистемы. Он широко используется во всех видах активных динамиков. Большинство Активных компьютерных динамиков на рынке-150-200 юаней. TDA2030 усилитель мощности IC производства.

Рекомендации по использованию:
При получении аудиосигнала на мобильный телефон практически нет шума или тока. Если вы подключаете компьютер, если компьютер не подключает внешнюю звуковую карту, то есть непосредственно выводит звук из отверстия для наушников компьютера, будет некоторое текущее звучание. Если компьютер подключен к внешней звуковой карте, звуковая карта аудиовыход, и почти нет шума или тока. Динамики, которые zui может управлять двумя 15 Вт. Рекомендуемый динамик 5-15 Вт. Чем меньше мощность динамика или недостаточная мощность, тем легче открывать громкий звук. Не отрегулируйте кнопку регулировки громкости на Zui и настройте на критическое неискаженное положение, которое является максимальной громкостью при существующих динамиках и условиях мощности. Пожалуйста, будьте осторожны.

PPT объяснение видео и данных адрес загрузки:
//pan.baidu.com/s/1mek-AGjQqpgp2-qmKx8-kA код извлечения: af1f

Демонстрационное видео:
Http:/Wechat

Видео сварочного производства:
Http:/Wechat

Ссылка на покупку аудио-линии:
Https:/Https

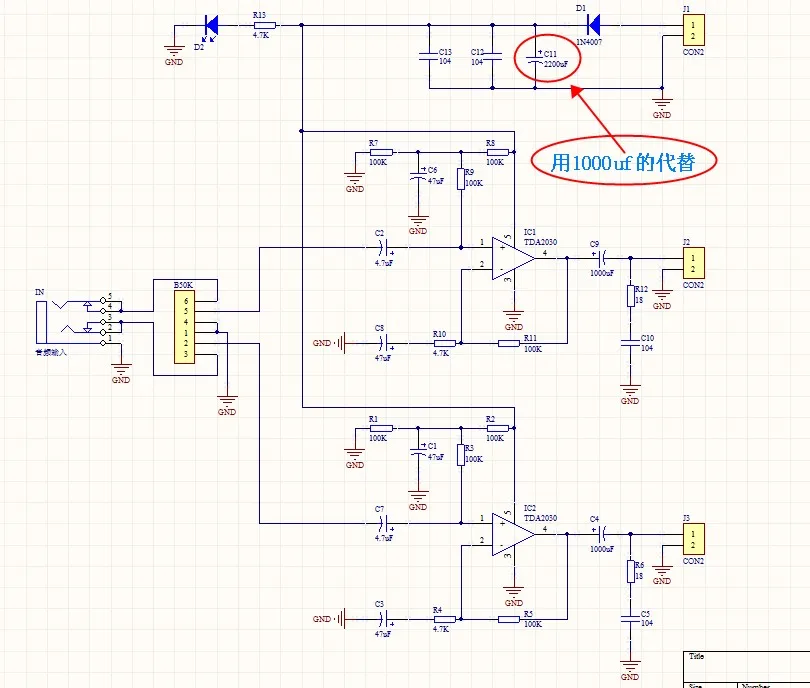

Описание цепи:

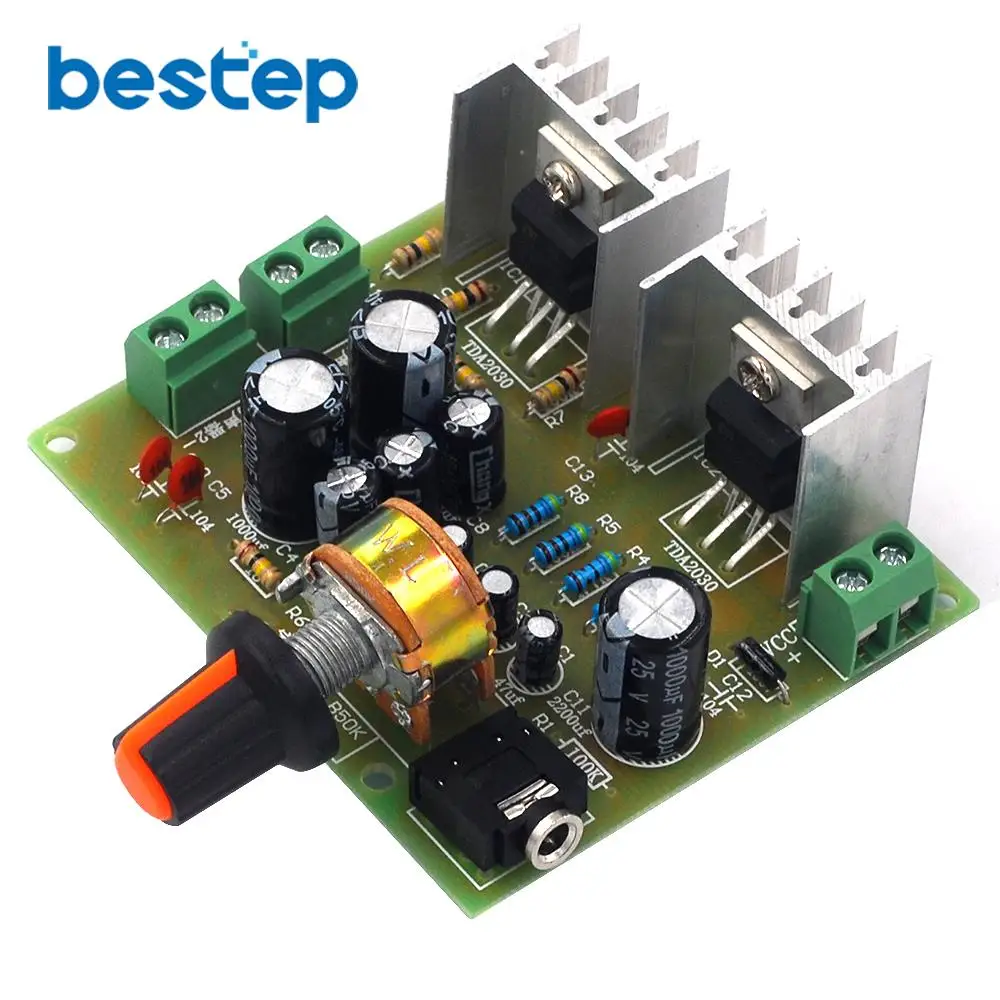

Плата усилителя мощности-это усилитель мощности, состоящий из интегральной схемы TDA2030. Расположение компонентов является разумным, и практически нет статического шума, высокой точности, небольших искажений, нескольких внешних компонентов, простой сборки и высокой мощности 15 Вт + 15 Вт. Фанаты и аудиофилы DIY, студенты в сборе.

В цепи D является диодом выпрямителя, C11-фильтрующим конденсатором, C12 и C13-высокочастотные отделочные конденсаторы; RP-Потенциометр регулировки громкости; IC1 и IC2-двухканальный усилитель мощности, интегральные схемы; R1, R2, R3, C1 ( R7, R8, R9, C6) Это схема смещения входного конца усилителя мощности IC. Поскольку эта схема питается от одного источника питания, схема может работать нормально, когда напряжение постоянного тока входного терминала усилителя мощности IC составляет 1/2 напряжения питания; R4, R5, c3 (R10) , R11, C8) представляют собой негативные отзывы петли, изменение размеров R4 (R10) можно изменить коэффициент отзывы. C2 (C7)-входной Соединительный конденсатор, C4 (C9)-конденсатор выходной муфты; R6, C5 (R12, C10) обеспечивает высокую стабильность частоты при подключении цепи к индуктивному динамику нагрузки.
