MKS Rumba Plus плата + TFT32 v4.0 ЖК дисплей модуль 3d принтер беспроводной Wi Fi хорошая печать

MKS Rumba Plus плата + TFT32 v4.0 ЖК дисплей модуль 3d принтер беспроводной Wi Fi хорошая печать

MKS RUMBA +-это усовершенствованный и интегрированный контроллер материнской платы, который оснащен процессором ATmega2560. Его схема оптимизирована на основе оригинала, что делает ее более стабильной и совместимой. Rumba + позволяет использовать шесть двигателей, что является хорошим электронным решением для двух или тройного экструдера.

Pcking List

Комплект 1

1 * MKS Rumba +

1 * MKS TFT32
1 * MKS WIFI

1 * USB

1 *Плоский кабель
1 x датчик накаливания

Комплект 2

1 x MKS Rumba +

1 x MKS TFT32

1 x USB

1 xПлоский кабель
1 x датчик накаливания

1. Он оснащен 2560MCU все в одном плате контроллера, совместим со всеми прошивками Ramps1.4.

2. Стандартный Серийный диск MEGA256016U2, который улучшает загрузку прошивки более стабильной.

3. Совместимость с MKS TFT сенсорным экраном.

4. Совместимость с LCD2004,LCD12864 и MKS MINI12864LCD.

5. Гибкий для замены шаговых драйверов, таких как 4988,8825,LV8729,TMC2100 и т. д.

6. Доступны для сборки драйвера с высоким током на MKS CD, таких как TB6600,LV8727,LV8729.

7. Высокое качество MOSFET, отличное охлаждение.

8. Доступен 24В вход. На тех же ваттах, позволяют уменьшить ток до его 1/4.

Это эффективно решает проблему нагрева МОП-транзистора.

9. Поддержка 12-24 В питания с специальным чипом питания.

10. После многократного тестирования, значительно улучшите его стабильность, охлаждение и удобство использования.

11 Доступные вырезы повышают экспансивность.

1. Добавьте Aux-1 интерфейс, совместимый с MKS TFT24,MKS TFT28, а также сенсорный экран MKS TFT32.

2. Добавьте защиту от помех и замыкания на торцевой остановке.

3. Доступно для установки микропошагового перемычки.

4. Оптимизация схемы питания и схемы PCB, более стабильная и совместимая.

5. Цветные разъемы позволяют пользователю легко различать и использовать.

МКС Румба + проводка

Проводка шагового драйвера

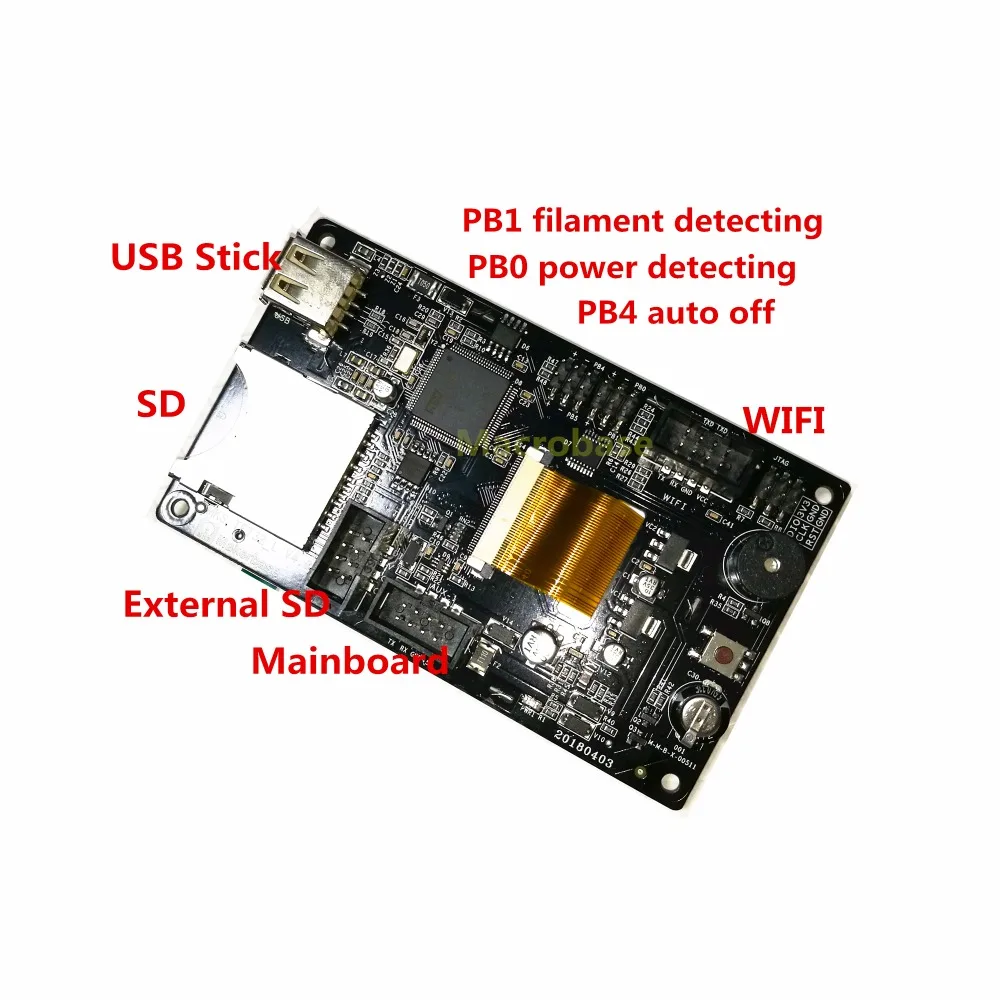

Название: MKS TFT32 сенсорный экран

MKS TFT32-это цветной сенсорный экран, который используется независимо на 3d принтере.

Этот дисплей не нужно устанавливать прошивку материнской платы и работать вместе напрямую.

И его легко заменить на ваш логотип и изменить свой местный язык.

Кроме того, он доступен для самостоятельного определения некоторых команд.

Внимание: MKS TFT32 не может работать с Ramps1.4,Ramps1.5.

Больше функций следующим образом:

Проводка

Размер

Как собрать с материнской платой.

Установите скорость передачи данных, убедитесь, что и TFT, и плата контроллера одинаковы.

1. Материнские платы серии MKS

Например, MKS SBASE,MKS MINI,MKS GEN,MKS BASE, MKS GEN L и т. д.

Прошивка Flash к материнской плате. (TFT дисплей уже обновил последнюю конфигурацию внутри).

Подключите TFT дисплей к AUX-1 платы.

Не нужно настраивать прошивку на плате, они будут работать вместе сразу после провода.

Плата должна иметь внешний источник питания 12 В.

2. Обновление прошивки

Скопируйте следующие документы в корень sd-карты.

(Пожалуйста, не изменяйте имя документов.)

Mks_pic mks_config mkstft28

Затем подключите sd-карту к TFT и включите питание. Он будет обновляться автоматически.

3.Config

4. Выравнивание кровати

Автоматическое выравнивание

После того, как машина монтируется с контроллером выравнивания кровати, затем запускается выравнивание на tft-интерфейсе.

# Команда автоматического выравнивания (G29 доступна для Marlin.

В то время как G32 для Repetier и smootieware)

> Cfg_auto_leveling_cmd: G28;G29;

Ручное выравнивание

Ручное выравнивание хорошо подходит для МБ, i3 и т. Д. Машин. Доступно для установки 3,4,5 точек.

# Точечный номер ручного выравнивания:(3,4,5 точек в наличии)

> Cfg_point_number: 4
