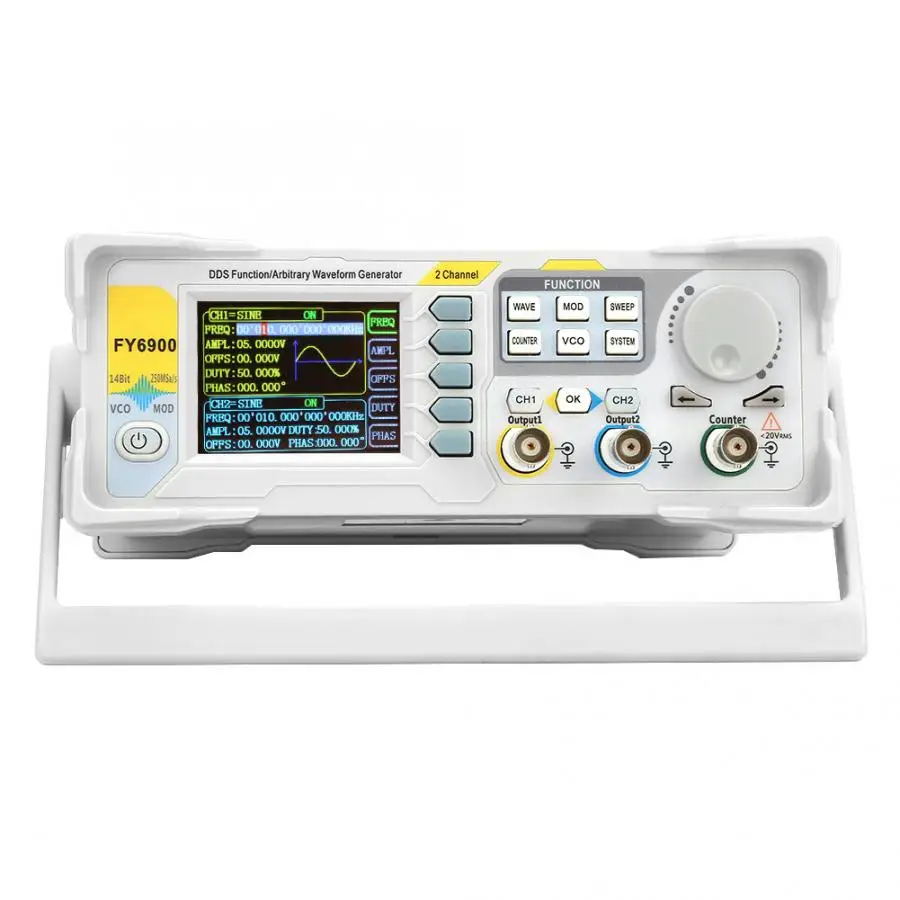

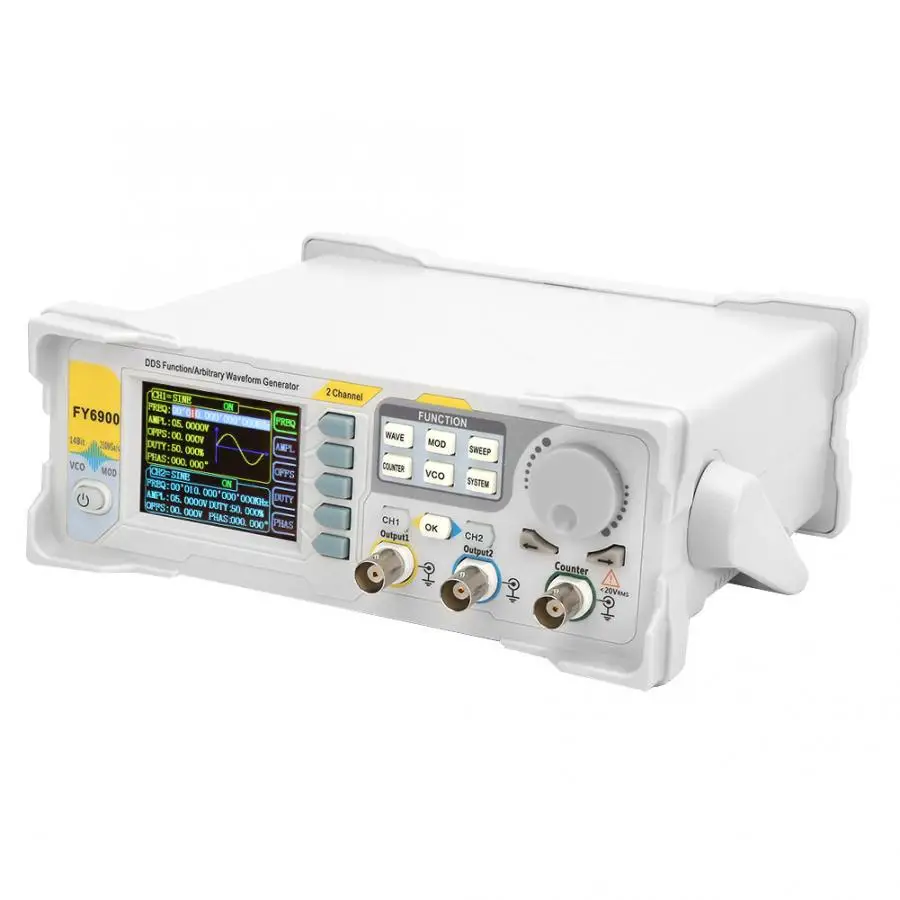

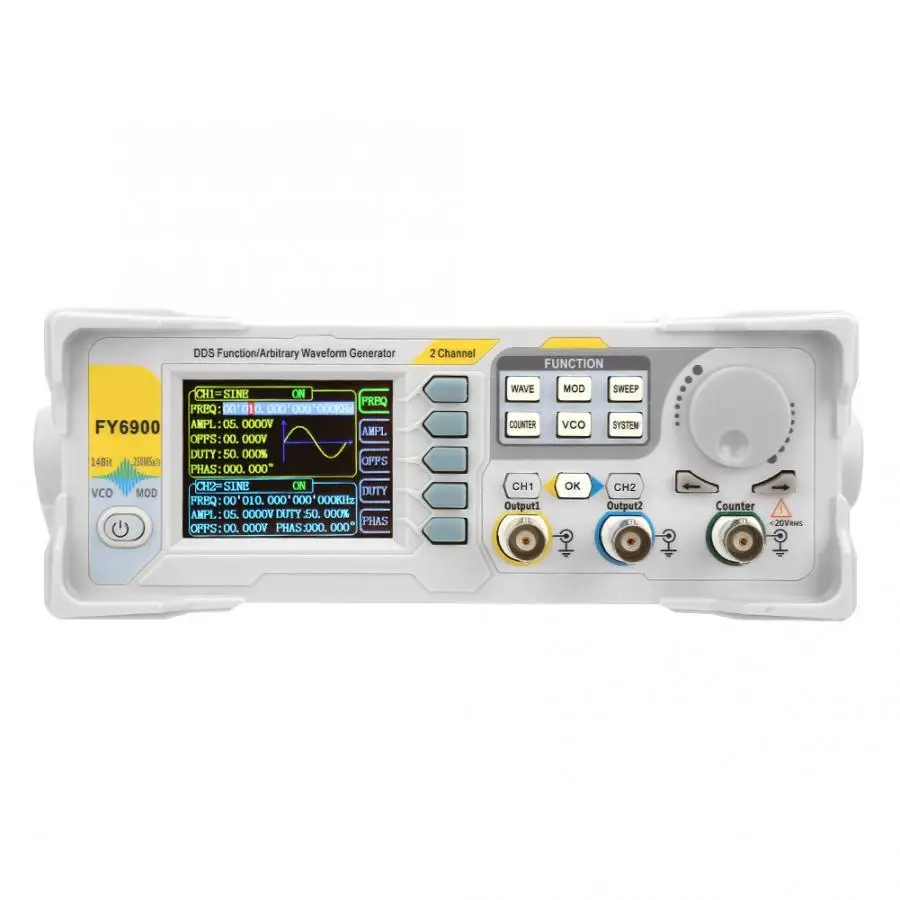

FY6900 60 МГц двухканальный генератор сигналов произвольной формы DDS функция счетчик

FY6900 60 МГц двухканальный генератор сигналов произвольной формы DDS функция счетчик

Особенности:

Характеристики:
Состояние на 100% абсолютно новый
Материал: пластик
Вилка: штепсельная вилка европейского стандарта 220 В, штепсельная вилка стандарта США 110 В, штепсельная вилка стандарта Великобритании 240 В (опционально)

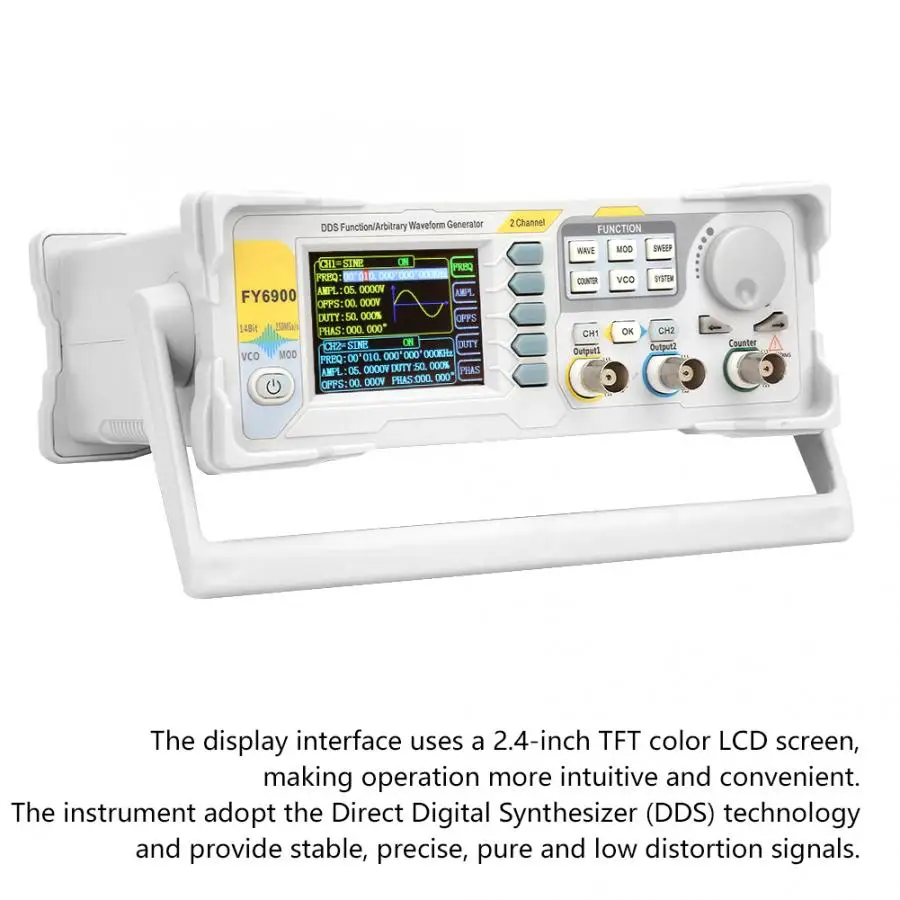

Дисплей: 2,4 дюйма, цветной дисплей TFT
Сохранение и нагрузка:
Количество: 20
Позиция: от 01 до 20 (01 для значения по умолчанию)
Интерфейс:
Тип: USB к последовательному интерфейсу
Протокол: режим командной строки, обеспечивающий протоколы связи.
Общение: 9600bps (промышленный стандарт)
Мощность:
Диапазон напряжения: AC100V ~ 240V
Описание: SMD, LSI, надежный и прочный
Зуммер: можно включить/выключить, установив.
Управление: кнопки и ручка непрерывно.
Среда: температура. : 0 ~ 40 ℃, влажность: <80%
Вес: прибл. 1075 г/37,9 унций
Размер посылка: прибл. 25*21*10 см/9,8*8,3*3,9 дюймов

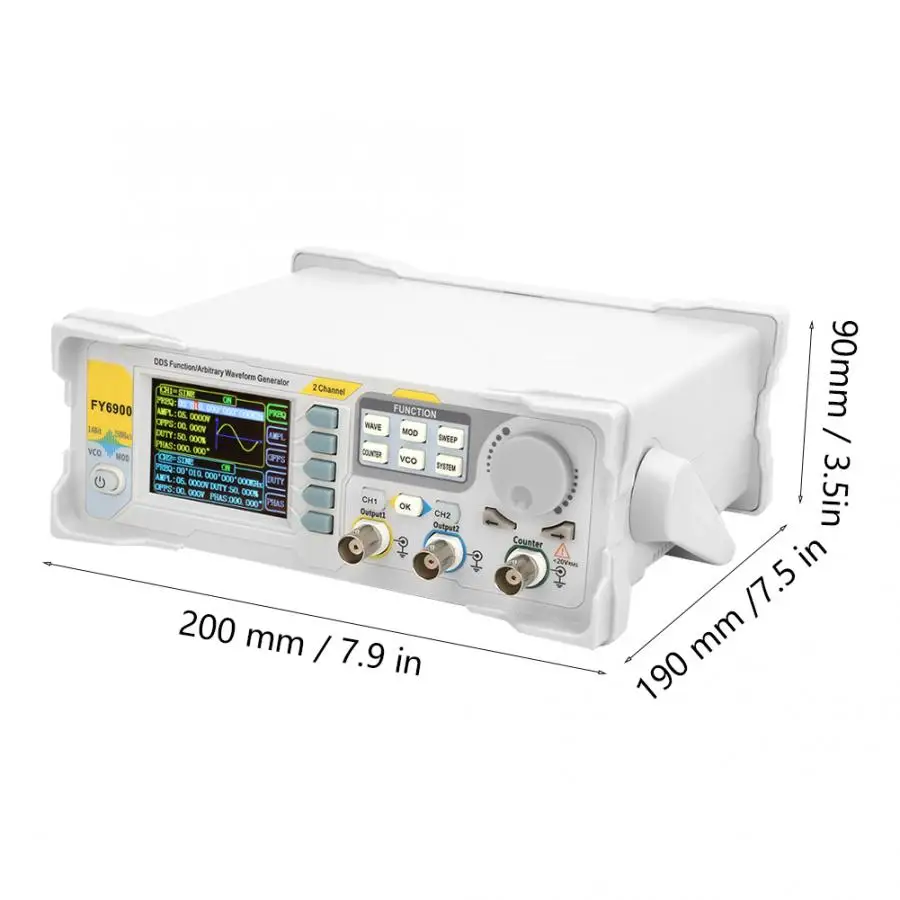

Размер: прибл. 200*190*90 мм/7,9*7,5 * 3.5in

Частота
Синус: 0 ~ 60 МГц
Квадрат: 0 ~ 25 МГц
Рампа, : 0 ~ 10 МГц
Пульс: 0 ~ 10 МГц
TTL/CMOS: 0 ~ 10 МГц
Произвольная форма: 0 ~ 10 МГц
Минимальная ширина импульса: 20ns (все модели минимальной ширины импульса могут достигать 20ns)
Мин. Разрешение на всех частотных диапазонах: 1μгц (мин. Разрешение может достигать 1μгц на всех частотных диапазонах для обеспечения точности регулировки при высокой частоте. Например, он может выводить сигнал 10,000000000001 МГц).
Точность: ± 20ppm
Стабильность: ± 1ppm/ 3 часа

Характеристики формы
Формы: синус, квадрат, прямоугольник (рабочий цикл регулируется), пульс (ширина импульса и время цикла можно установить точно), /пандус, пилообразный зуб, CMOS, четыре канала TTL, DC, половина, полный, позитивный шаг, обратный шаг, положительный результат, обратный показатель, пульс Lorenz, мультитон, шум, ЭКГ, трапециевидный пульс, Синк пульс, узкий пульс, Гаусс белый шум, AM, FM и другие 64 набора клиентской формы.
Нелетучее хранилище: может хранить 64 произвольных формы, определенные пользователем (8K 14 бит) * 64
Длина формы: 8192 точек * 14 бит
Частота дискретизации: 250MSA/s
Вертикальное разрешение: 14 бит
Синус:
Гармоническое подавление: ≥ 50dBc(<1 МГц); ≥ 45dBc(1 МГц ~ 20 МГц)
Общее гармоническое искажение: <0.5% (20 Гц ~ 20 кГц, 0dBm)
Прямоугольник:
Время подъема/падения: ≤ 7 НС (VPP<5 В)
Превышение: ≤ 5%
Рабочий цикл: 0.01% ~ 99.99% (разрешение 0.01%)
Пилозуб:
Линейность: &;99% (0,01 Гц ~ 10 кГц)

Характеристики выхода
Амплитуда (VPP)
Частота вращения ≤ 5 МГц: 1mVpp ~ 24Vpp;
5 МГц
10 МГц
Частота и 20 МГц: 1mVpp ~ 5Vpp
Разрешение: 1 мВ
Амплитуда: Стабильность ± 0.5%/ 5 часов
Амплитуда: плоскостность ± 2.5%(<10 МГц);± 5%(&;10 МГц)

Выход формы
Сопротивление: 50Ω ± 10% (Типичный)
Защита: все каналы могут работать более 60 секунд, когда нагрузка коротка.

Смещение постоянного тока
Диапазон смещения: частота ≤ 20 МГц: ± 12 В; Частота и; 20 МГц: ± 2,5 В;
Разрешение смещения: 1 мВ

Фазовая характеристика
Диапазон фаз: 0 ~ 359,99 °
Разрешение фазы: 0,01

TTL выход
Амплитуда уровня TTL: &;3Vpp
Вентилятор: &;8 TTL нагрузка
Время подъема/падения: ≤ 10 нс

Выход CMOS
Низкий электрический уровень: <0,3 в
Высокий Электрический уровень: 1В ~ 12В
Время подъема/падения: ≤ 18 нс

Внешние измерения
Функция: частота, период, ширина положительного/отрицательного импульса, рабочий цикл
Диапазон входного напряжения: 1Vpp ~ 20Vpp
Измеритель частоты:
Разрешение: 0,01 Гц (время ворот = 100 с)
Диапазон: 0,01 Гц ~ 100 МГц
Чувствительность: время ворот 3 класса (1S, 10S, 100S) регулируется
Счетчик:
Диапазон: 0-4294967295
Муфта: DC, AC
Режим работы: руководство
Период:
Диапазон измерения: 5ns ~ 20s
Измерение соединения постоянного тока
Ширина импульса:
Диапазон измерения: 0ns ~ 20s
Разрешение: 5ns
Рабочий цикл:
Диапазон (дисплей): 0% ~ 100%

Развертка
Форма перевозчика: синус, квадрат, пандус, произвольный (за исключением постоянного тока)
Тип развертки: линейный или логарифм
Направление развертки: вверх, вниз и направленность круговой стрелы;
Объекты развертки: частота, амплитуда, смещение, рабочий цикл
Время подметания: 0,01 S ~ 999,99 S/шаг
Диапазон установки: начальное положение и положение отделки могут быть установлены произвольно.
Диапазон развертки: определяется параметрами.

VCO (выход управления напряжением)
Диапазон модуляции сигнала на вход: 0 ~ 5 В
Частотный диапазон сигнала VCO: 0-2000 Гц
Объект управления VCO: частота управления напряжением (VCF), амплитуда управления напряжением (VCA), смещение управления напряжением, цикл управления напряжением.
Специальная функция VCO: может амплитудно-модулировать (AM) или частотно-модулировать (FM) внешним аналоговым сигналом.

Модуляция
Тип модуляции: AM, FM, PM, ASK, FSK, PSK
Форма перевозчика: синус, квадрат, пандус, произвольная форма (за исключением постоянного тока)
AM
Источник: внутренний (CH2) /внешний (VCO в порту)
Модулирующая Форма: синус, квадрат, пандус, произвольная форма
Глубина: 0% до 120%
Частота модуляции: Внутренняя: 1μгц ~ 1 МГц; Внешняя: 1μгц ~ 2 кГц;
FM
Источник: внутренний (CH2) /внешний (VCO в порту)
Модулирующая Форма: синус, квадрат, пандус, произвольная форма
Частота модуляции: Внутренняя: 1μгц ~ 1 МГц; Внешняя: 1μгц ~ 2 кГц;
PM
Источник: внутренний (CH2) /внешний (VCO в порту)
Модулирующая Форма: синус, квадрат, пандус, произвольная форма
Отклонение фазы: от 0 до 360 °
Частота модуляции: Внутренняя: 1μгц ~ 1 МГц; Внешняя: 1μгц ~ 2 кГц;
Спросить
Источник: внутренний (CH2), внешний (ASK IN Port), руководство
Форма модуляции: квадрат с 50% циклом работы.
Частота ключа: 1μгц ~ 10 МГц
ФСК
Источник: внутренний (CH2), внешний (FSK IN Port), руководство
Форма модуляции: квадрат с 50% циклом работы.
Частота ключа: 1μгц ~ 10 МГц
ПСК
Источник: внутренний (CH2), внешний (PSK в порту), руководство
Форма модуляции: квадрат с 50% циклом работы.
Частота ключа: 1μгц ~ 10 МГц
Функция Burst
Форма перевозчика: синус, квадрат, пандус, произвольный (за исключением постоянного тока)
Количество разрывов: 1 ~ 1048575
Источник запуска: ручной, внутренний, внешний (AC/DC)

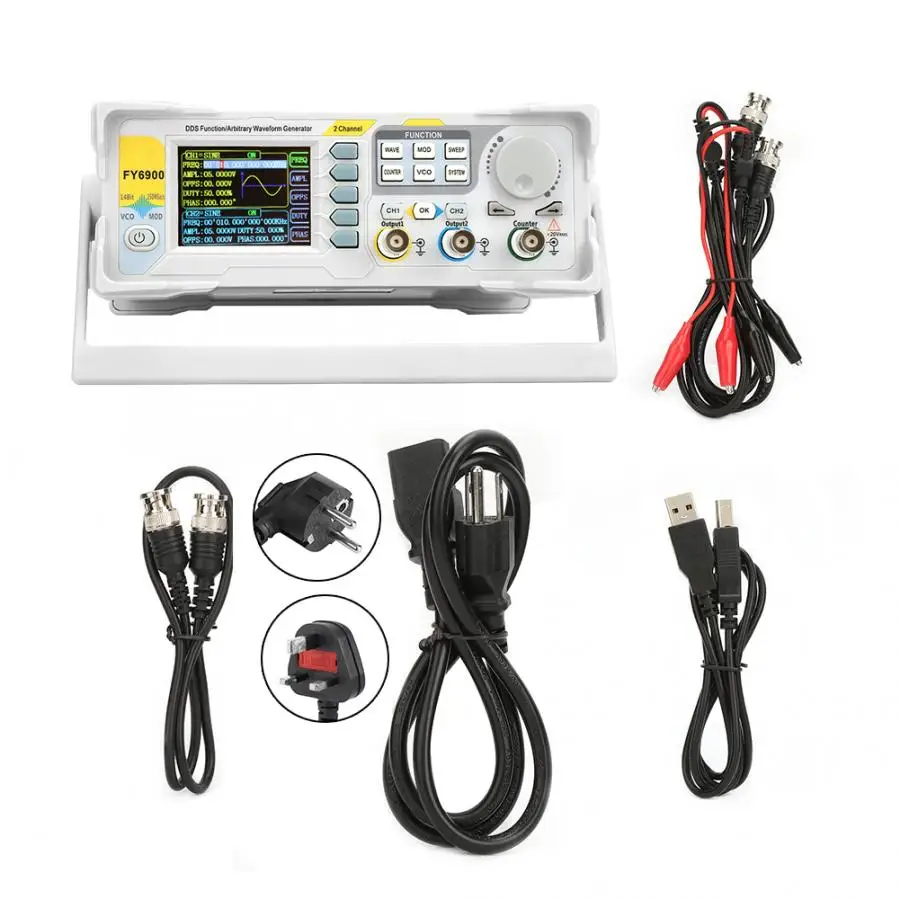

Посылка:
1 * генератор сигналов
1 * USB кабель

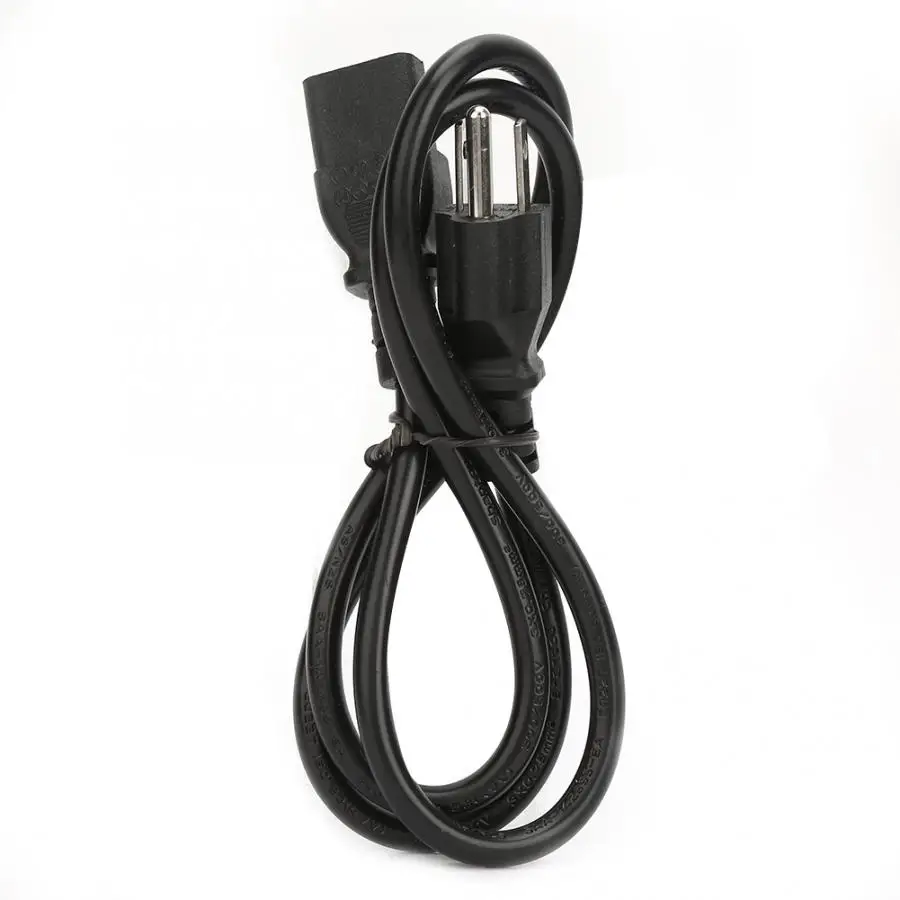

1 * шнур питания

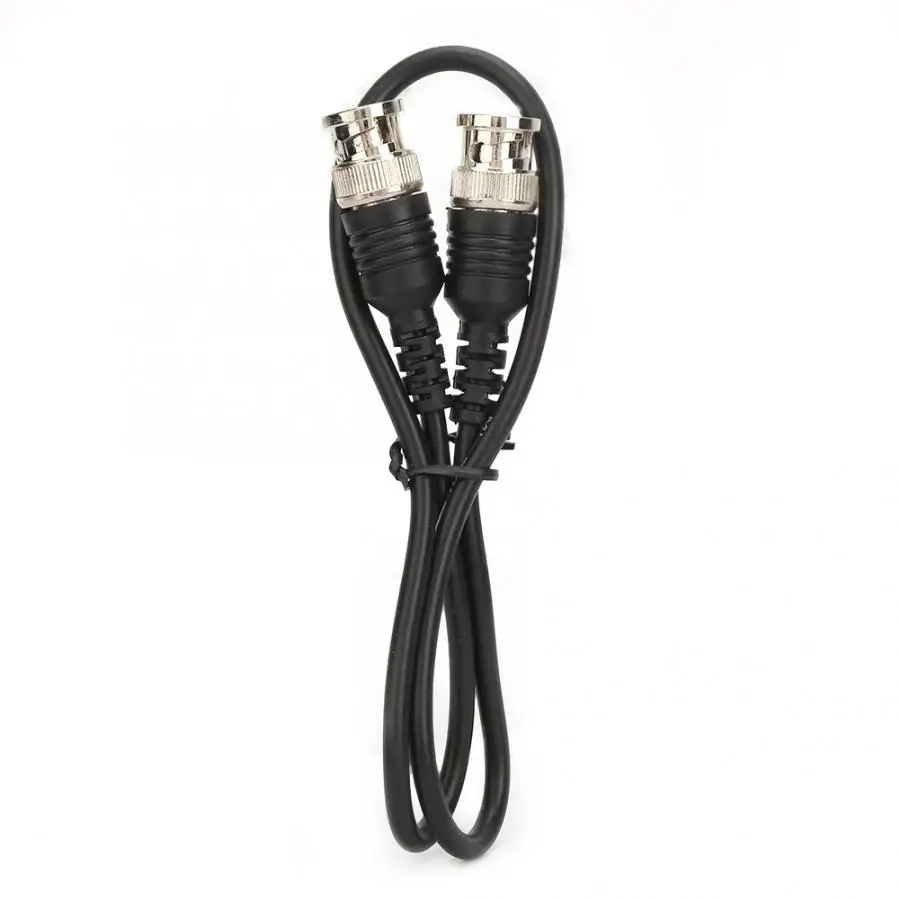

1 * BNC-BNC кабель
1 * кабель BNC-Clip
