18.5KW 8000 об/мин 116.7Nm 12kgf AC серво шпиндель Мотор привод наборы 265 мм 3PH 380 В Постоянная

18.5KW 8000 об/мин 116.7Nm 12kgf AC серво шпиндель Мотор привод наборы 265 мм 3PH 380 В Постоянная

1 * серво шпиндель двигателя
1 * драйвер
1*5 м кабель кодировщика
1*5 м кабель питания
1 * Тормозной резистор


Характеристики мотора:
● Модель двигателя:Флуоресцентный
●Номинальная мощность:18,5 K W
● Номинальное напряжение:3 PH 380 V/50Hz
● Номинальный ток:35,9 A
● Номинальная скорость:1500 об/мин
● Максимальная скорость:8000 об/мин
● Номинальный крутящий момент:116,7 Н. М
● Инерция ротора:760 кг. М²
● Номер линии кодировщика (PPR):2500 P (кодировщик типа инкремента TAMAGAWA)
● Класс изоляции:Класс B
● Класс безопасности:IP 54
● Сертификация:CE

Характеристики драйвера:
● Модель драйвера:GK800-4T18.5B
●Программное обеспечение: Пожалуйста, нажмите здесь, чтобы скачать
● Входная мощность:3 фазы AC380V -15 ~ + 10% 50/60 Гц
● Частота перевозчика:0,5 кГц ~ 16 кГц
●Методы управления:
1. Управление сервоприводом (направление + импульсный режим; Режим скорости; Режим крутящего момента)
2.Замкнутая петля векторного управления
3.V/F контроль
4.Управление крутящим моментом
●Режим управления командой:
1.Ссылка на операционную панель
2.Контрольный терминал
3. Порт последовательной связи
●Соотношение скорости:1:5000
●Отзывы кодера:2500 линейный Инкрементальный кодировщик
●Функции сервоуправления:
Синхронизация положения импульса, синхронизация скорости импульса, квазистоп шпинделя,
Индексация шпинделя, жесткое нарезание резьбы, управление Нулевой точкой и т. д.

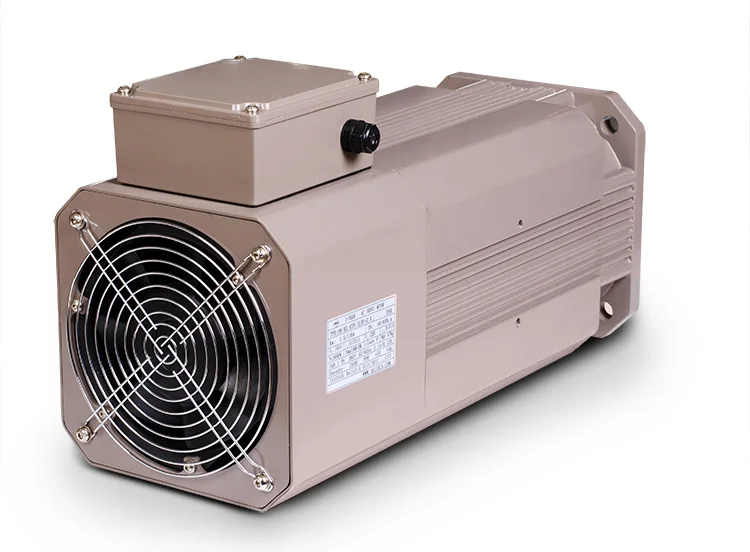

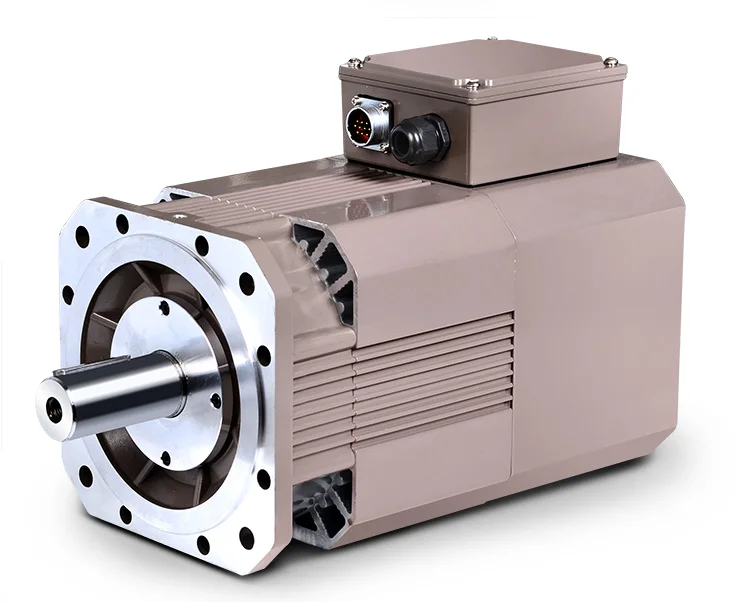

Характеристика двигателя:

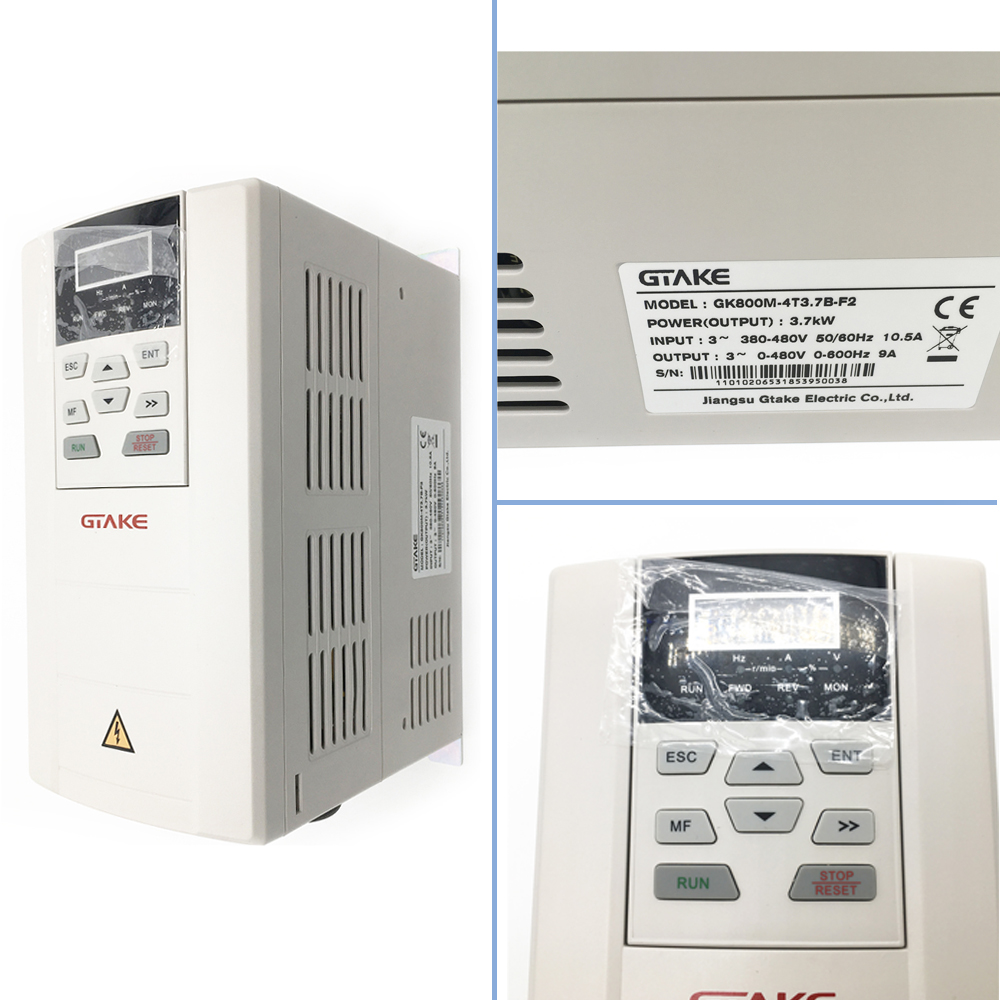

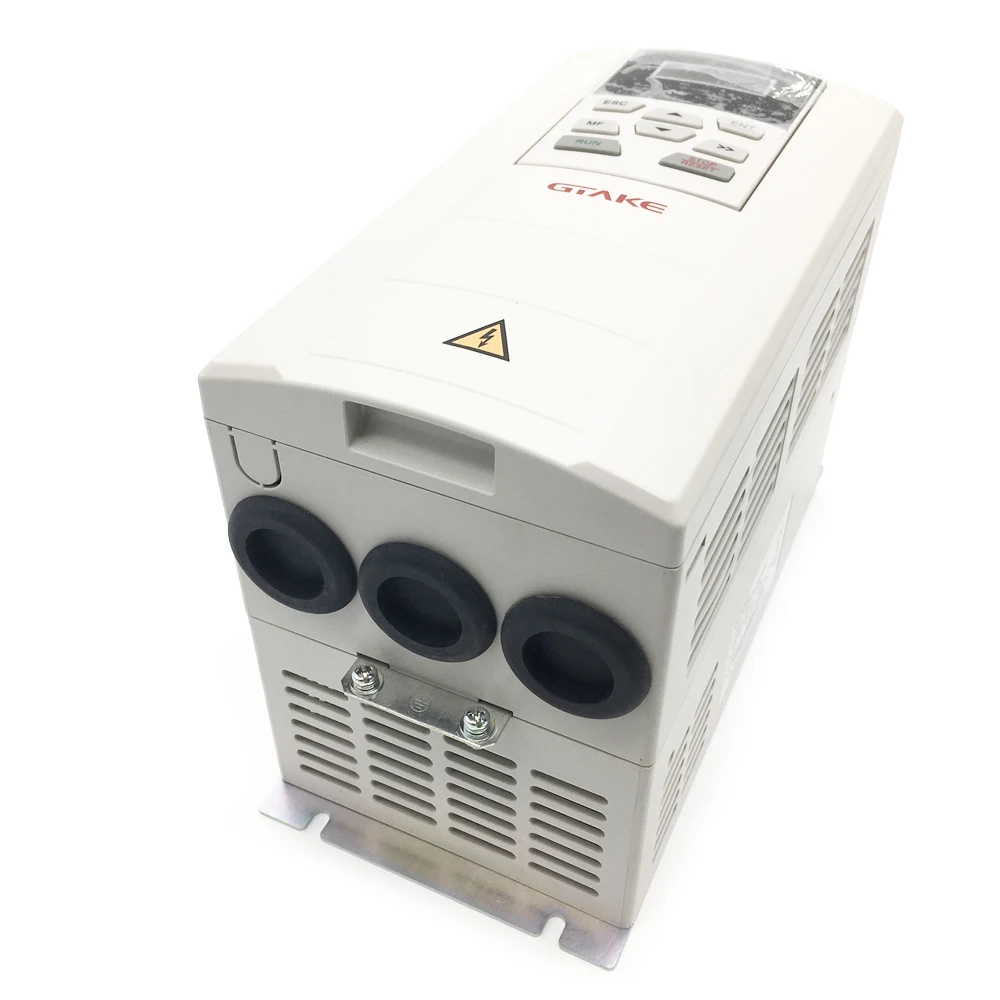

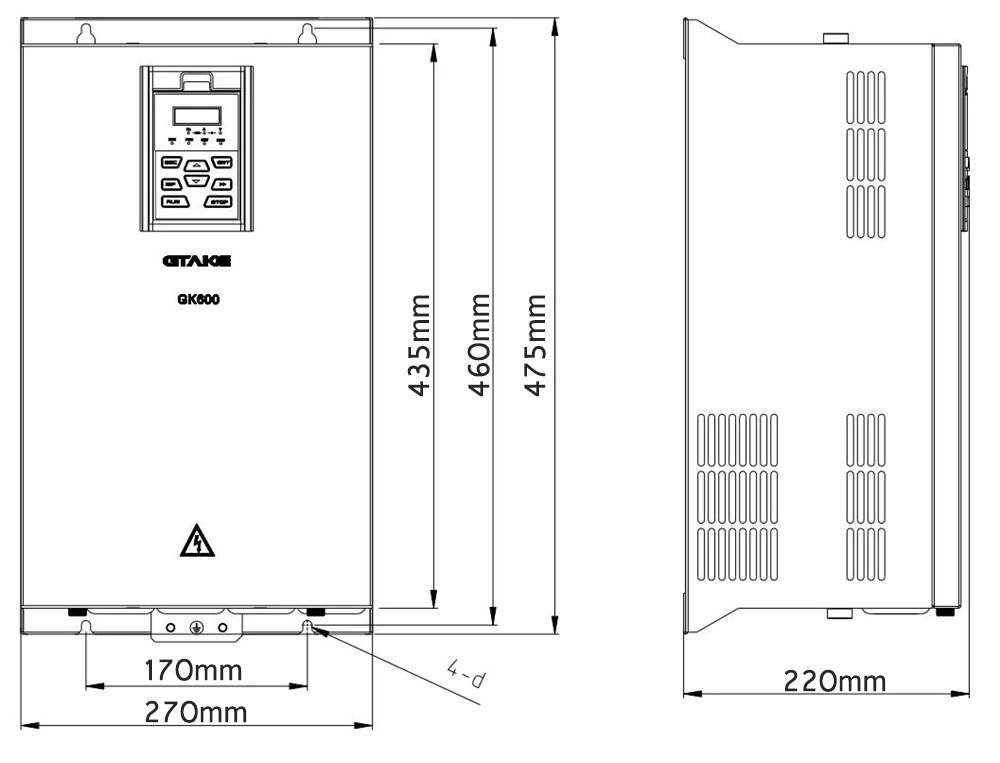

Драйвер:

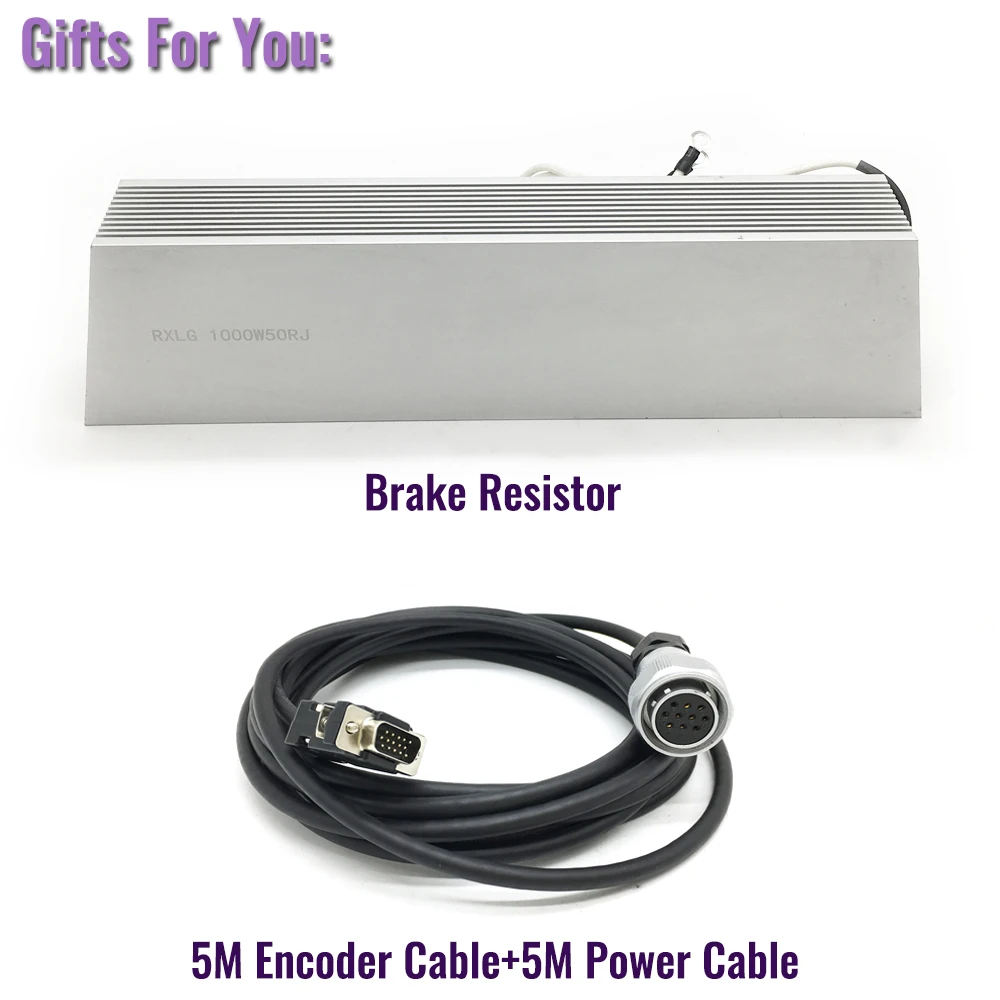

Кабель кодировщика:

Тормозной резистор:

Применение:
