Понижающий преобразователь QC3.0 QC2.0 USB DC-DC зарядный понижающий модуль 6 В-32 В 9 в 12 24

Понижающий преобразователь QC3.0 QC2.0 USB DC-DC зарядный понижающий модуль 6 В-32 В 9 в 12 24

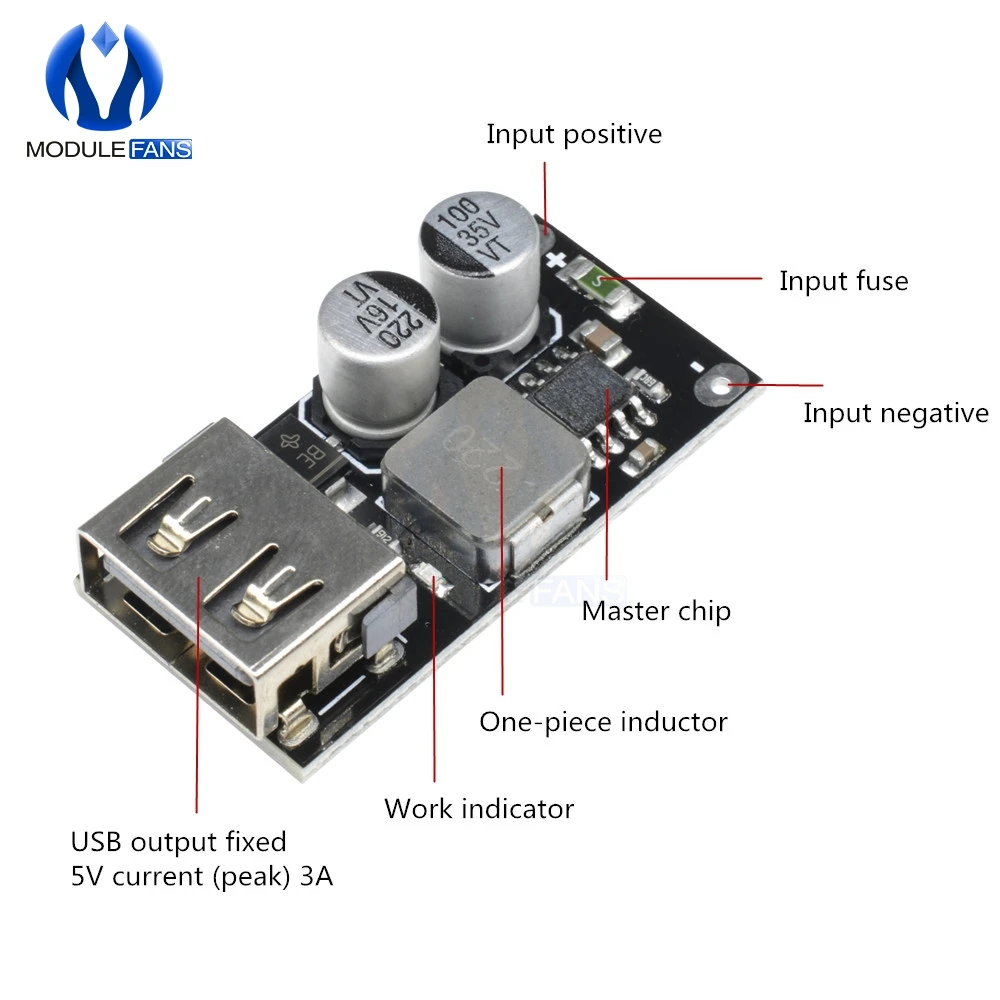

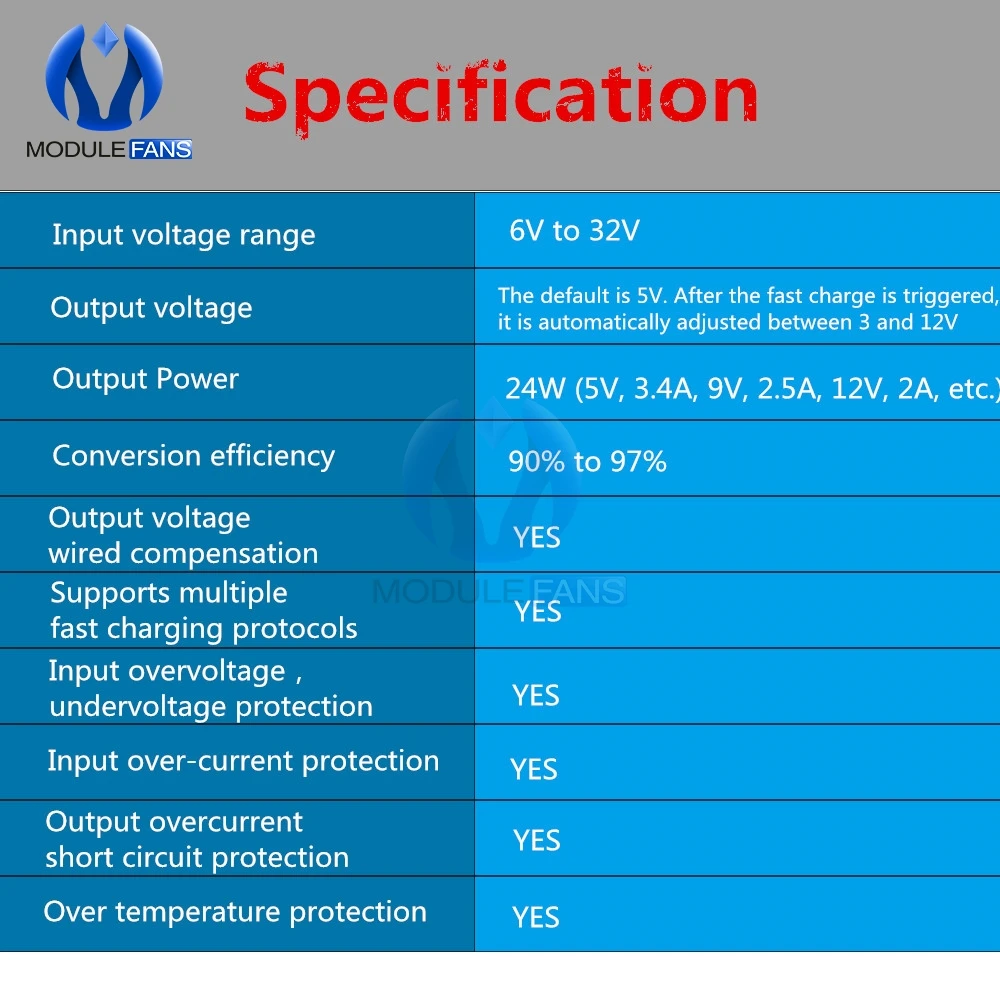

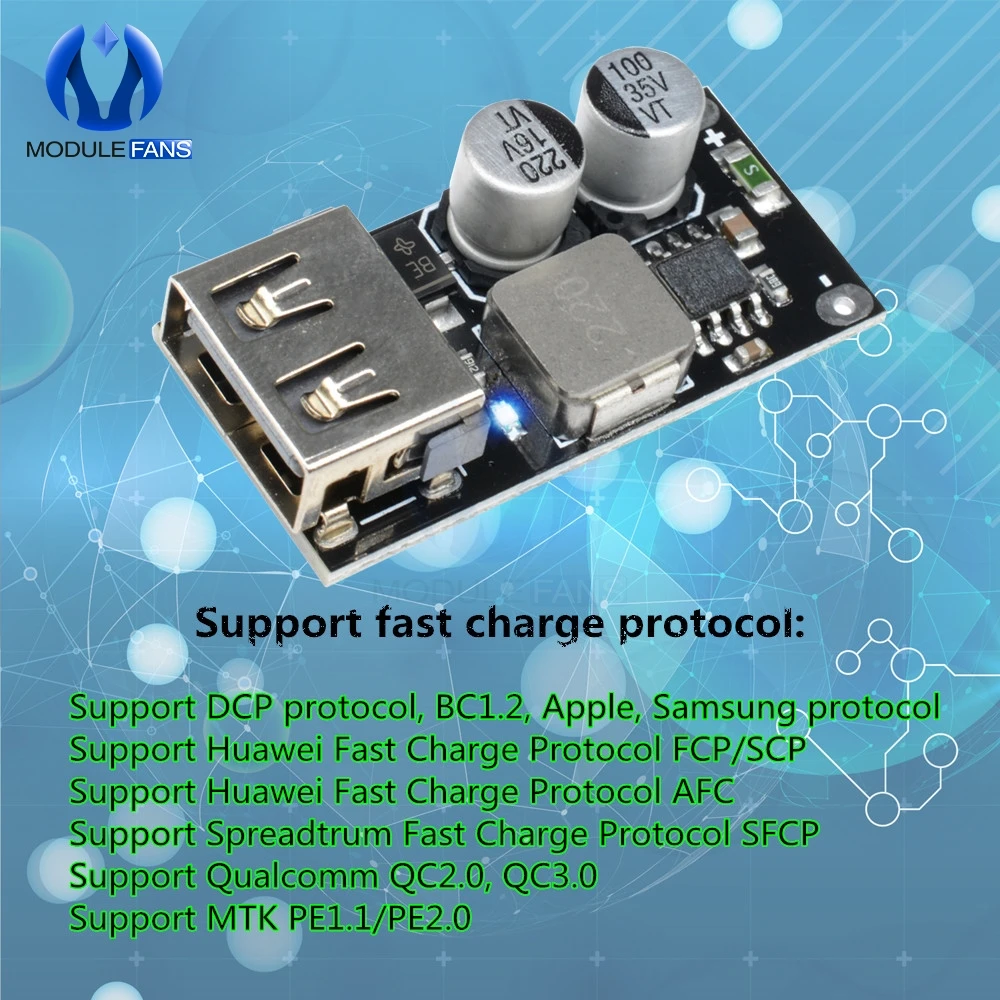

Диапазон входного напряжения: от 6 В до 32 в
Выходное напряжение: по умолчанию-5 В. После срабатывания быстрой зарядки устройство автоматически настраивается от 3 до 12 В.
Выходная мощность. 24 Вт (5 В, 3,4 А, 9 В, 2,5 А, 12 В, 2 А и т. д.)
Проводная компенсация выходного напряжения
Эффективность преобразования: от 90% до 97%
Поддерживает несколько протоколов быстрой зарядки
Входное перенапряжение, защита от пониженного напряжения
Защита от перегрузки по току на входе
Защита от перегрузки по току на выходе и короткого замыкания
Защита от перегрева

Поддержка протокола быстрой зарядки
Соглашение для BC1.2, iPhone, Samsung
Для Qualcomm QC2.O и QC3.O

MTKPEI.1/PE2.O
Протокол быстрой зарядки FCP
Протокол быстрой зарядки Star AFC
Соглашение о быстрой зарядке Spreadtrum SFCP

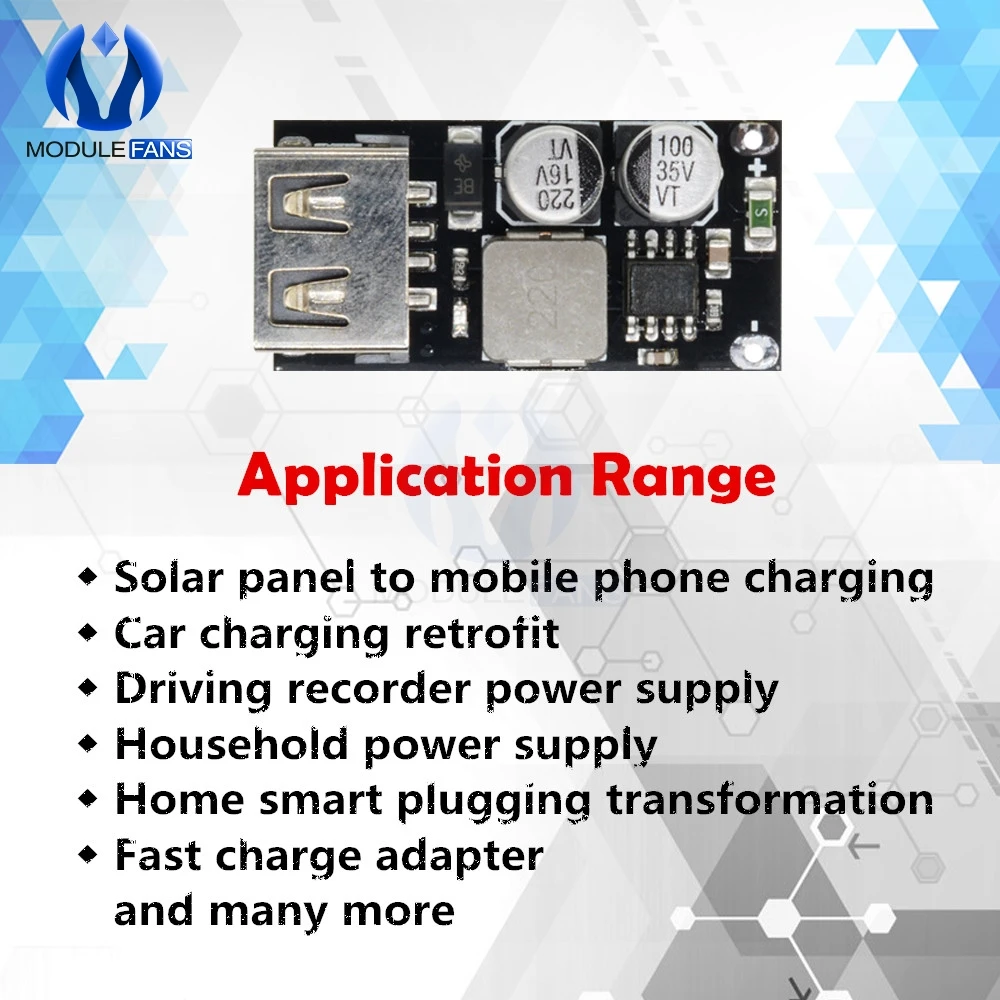

Приложения
Солнечная панель для зарядки мобильный телефон
Модернизация автомобильной зарядки
Блок питания регистратора
Преобразование домашней мощности

Если вы хотите купить больше, вы можете нажать на следующую ссылку. Каждый товар дешевле:

5 шт. x модуль (0,87 долларов США/шт.)

10 шт. x модуль (0,85 долларов США/шт.)

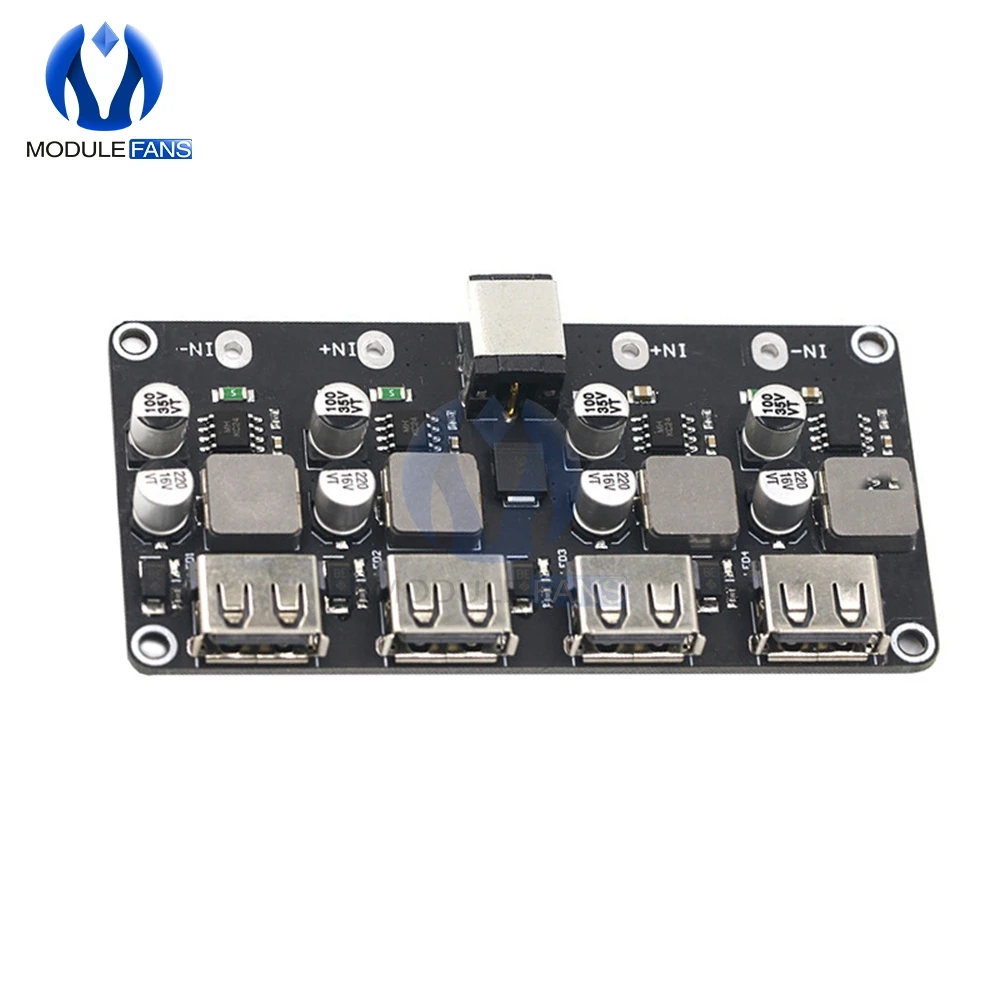

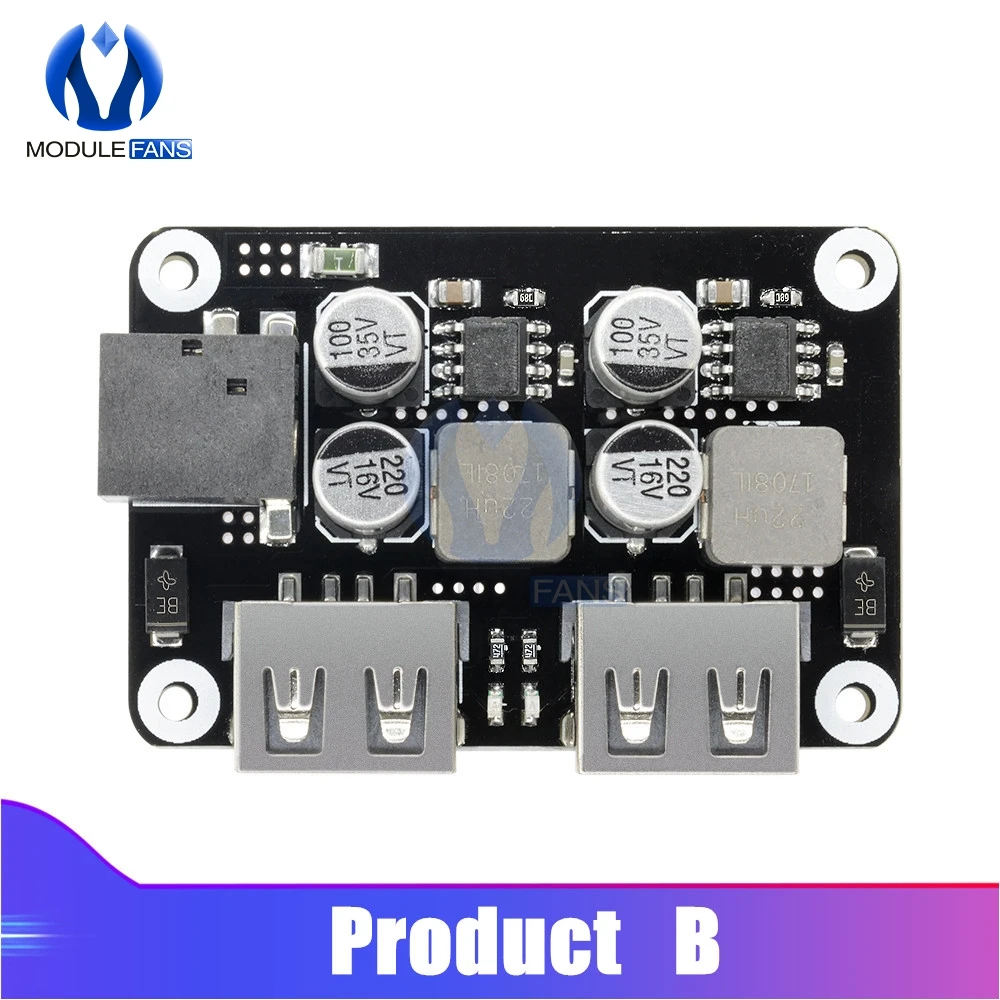

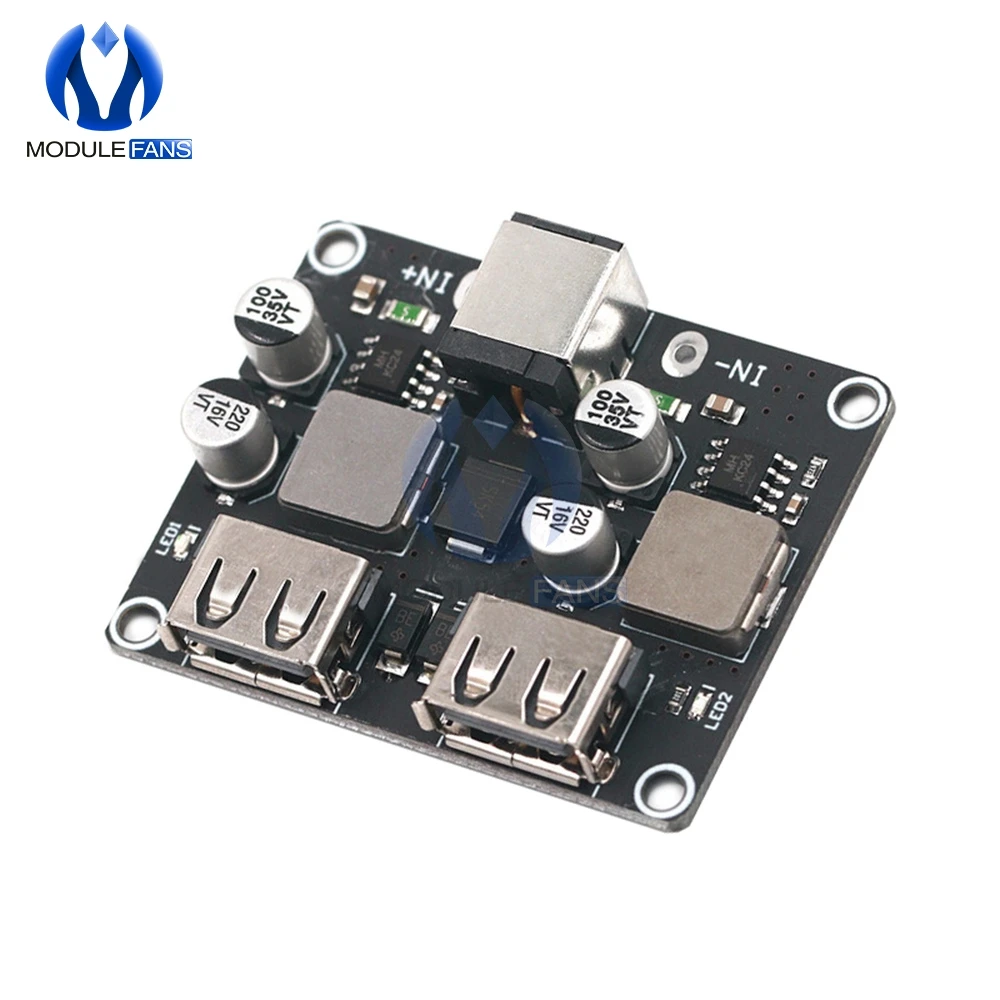

Двухпортовый независимый выход, поддерживаемый протокол: QC2.0, QC3.0, MTK PE1.1/2,0, для Apple, для Samsung AFC, для Huawei FCP, для Spreadtrum SFCP

Входное напряжение: 6 ~ 30 В постоянного тока

Выходное напряжение: по умолчанию 5 В, диапазон регулировки 3 ~ 12 В в соответствии с Протоколом быстрой зарядки

Выходная мощность: Номинальный ток одного порта 2,4 А, номинальная мощность 24 Вт

Меры защиты: Защита от перенапряжения на выходе, ограничение выходного напряжения не превышает 13 В (в чехол от сбоя микросхемы); Вход с предохранителем.

Вы можете выбрать:

Модуль 1 шт.

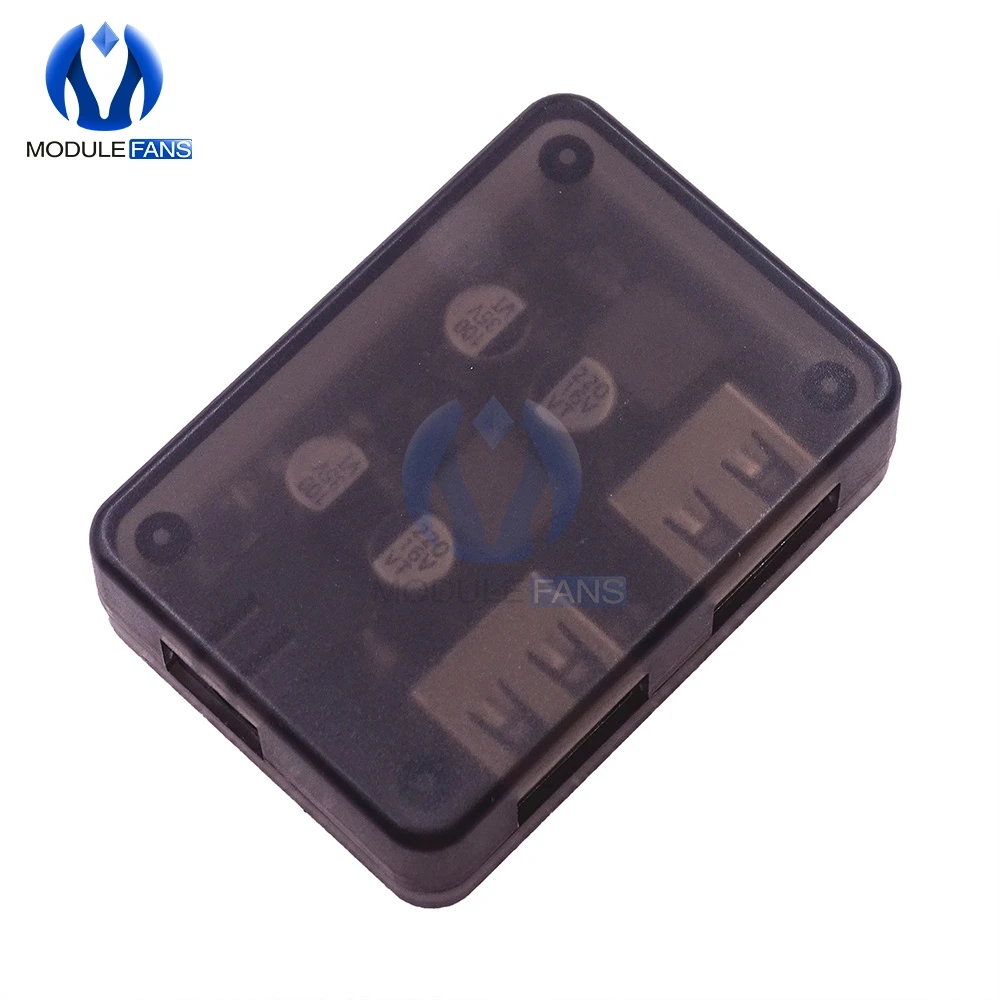

1 модуль с чехлом

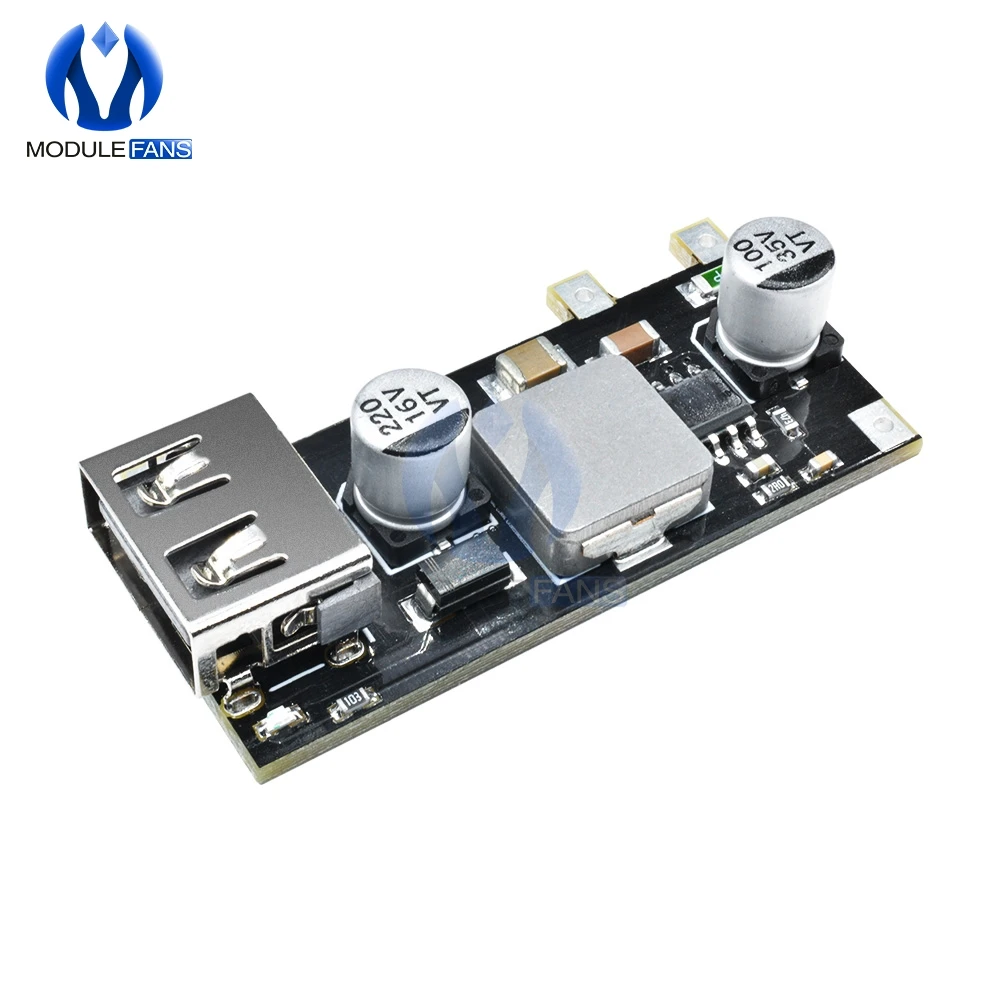

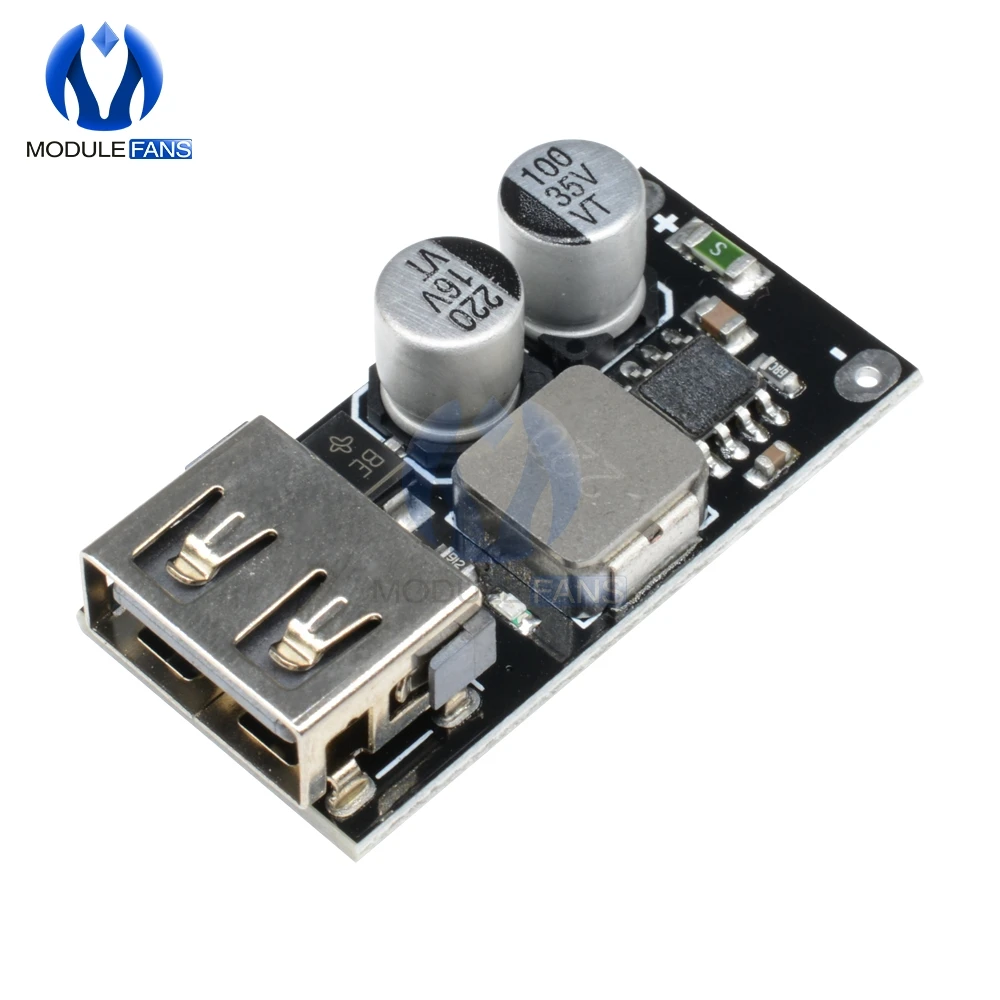

Диапазон входного напряжения: от 6 В до 32 в
Выходное напряжение: по умолчанию 5 В, после срабатывания быстрой зарядки при 3 ~ 12 В
Автоматическая регулировка между.
Выходная мощность: до 24 Вт (5 в 3,4 А, 9 В 2,5a,
12 В 2 А и т. д.)
Функция компенсации кабеля выходного напряжения
Эффективность преобразования: 88% ~ 97%
Выходной пульсационный шум: менее 100мв;
Поддержка нескольких протоколов быстрой зарядки
Входное перенапряжение, защита от пониженного напряжения
Защита от перегрузки по току на входе
Защита от перегрузки на выходе, короткого замыкания
Защита машины от перегрева
Размер изделия: 42,5 раз, 21 раз, 9,5 мм (за исключением 1 мм выступающего из разъема USB)

Поддержка Соглашения о быстрой зарядке
Для BC1.2, для Apple, для Samsung
Для Qualcomm QC2.0 и QC3.0
Для MTK PE1.1/PE2.0
Протокол быстрой зарядки FCP для Huawei
Протокол быстрой зарядки AFC для Samsung
Для протокола быстрой зарядки Spreadtrum SFCP


Приложения
Солнечная панель для зарядки мобильный телефон
Автомобильная зарядка
Блок питания регистратора
Трансформация бытового источника питания

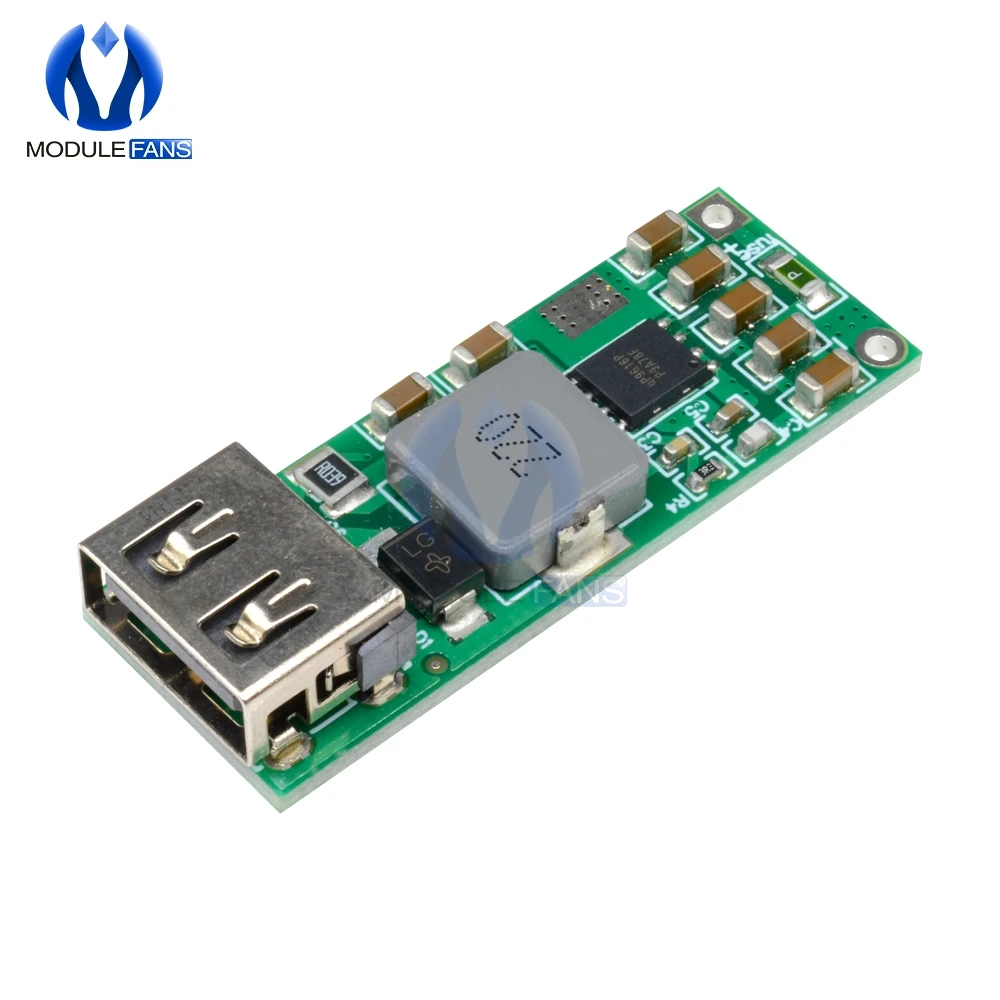

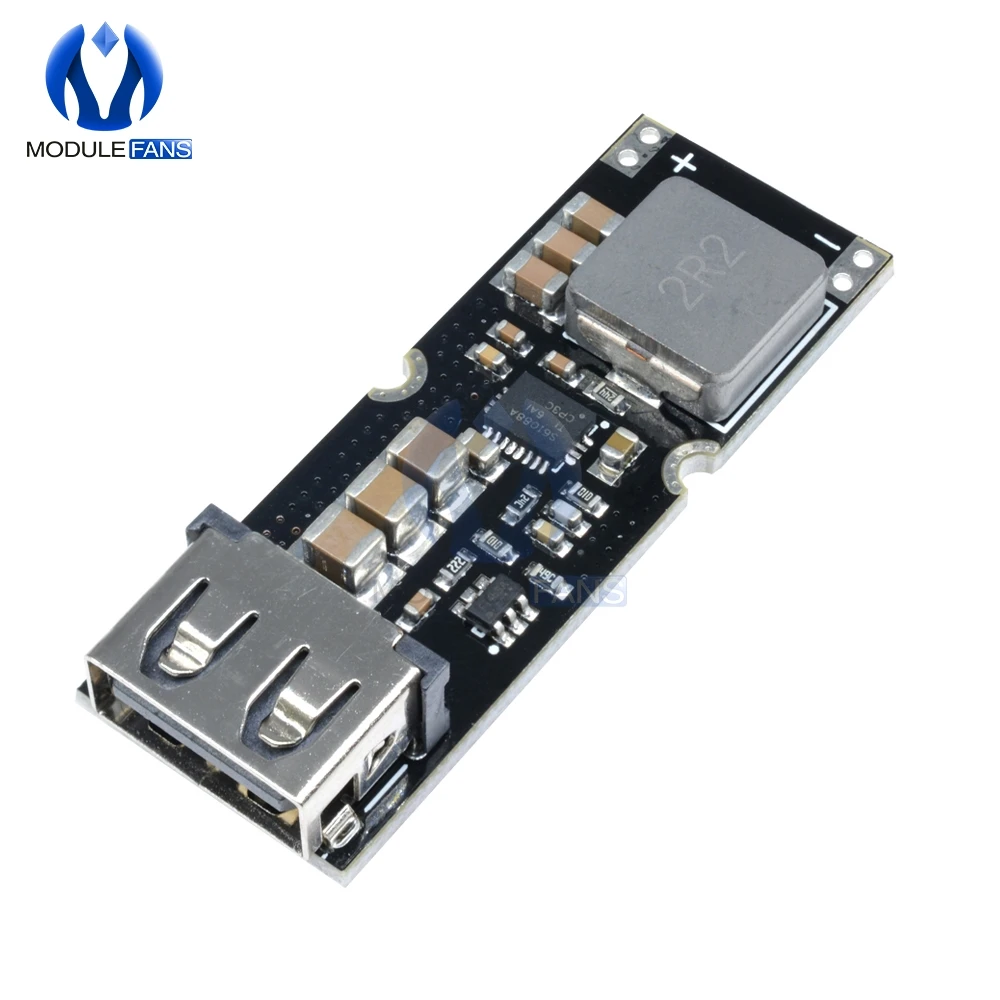

Модель товара: AILAVI-180312
Наименование: одноэлементный литиевый аккумулятор, модуль источника быстрой зарядки
Основной чип управления: TPS61088A
Идентификационный чип: FP6601Q
Входное напряжение: 2,8 ~ 4,5 в, очень подходит для полимерного литиевого аккумулятора 3,7 в
Выходное напряжение: по умолчанию-5 В, запуск быстрой зарядки после 4,5 В ~ 12 В согласно протоколу.
Номинальный входной ток: 8А
Выходной ток: 5V3A, 9V2A, 12V2A. Выходной ток адаптивен.
Выходная мощность: до 24 Вт.
Соглашение о поддержке: Соглашение QC2.0, QC3.0, Huawei FCP, DCP
Эффективность до 93%, при типичном значении 90%.
Размер модуля: 47,5 (длина) * 16,5 (ширина) * 8 (высота) мм (включая USB)
Вес нетто модуля: около 7 граммов

ВFP6601QЧип интегрирует протокол быстрой зарядки HiSilicon и протокол быстрой зарядки Qualcomm QC2.0/3.0USB, который может быстро заряжать устройства, поддерживающие протоколы FCP и QC2.0/3,0. Помимо поддержки стандарта USB BC1.2, он также поддерживает для устройств Apple и Samsung. Чип может автоматически определять, является ли подключенное в настоящее время устройство QC2.0/3,0 или FCP устройством для автоматической регулировки напряжения.

Особенность продукта:
1. Поддержка протокола выходного напряжения и тока FCP.
2. Поддержка Qualcomm QC2.0/3,0 classA 5V, 9V, 12V Выходное напряжение.
3. Автоматически распознает протокол быстрой зарядки FCP и QC2.0/3,0.
4. Поддержка протокольного оборудования китайского телекоммуникационного предприятия YD/T 1591.

ВTPS61088Представляет собой полностью интегрированный повышающий преобразователь высокой плотности мощности с выключателем питания на 11 МОМ и выпрямителем на 13 МОМ, который обеспечивает эффективное решение с небольшим форм-фактором для портативных систем. Благодаря широкому диапазону входного напряжения от 2,7 в до 12 В TPS61088 поддерживает приложения с одиночными или двухэлементными литий-ионными аккумуляторами. Устройство имеет возможность переключения тока 10 А и способно выдавать напряжение на выходе до 12,6 в.

ВTPS61088Для регулирования выходного напряжения используется Адаптивная топология управления постоянным пиковым током. TPS61088 работает в режиме PWM в условиях средней и большой нагрузки. При светильник нагрузки устройство может выбрать один из следующих двух режимов работы через pin-код режима. Один из них-режим PFM, повышающий эффективность; Другой-принудительный режим PWM, который позволяет избежать проблем с приложениями из-за низкой частоты переключения. Частоту переключения в режиме ШИМ можно регулировать от 200 кГц до 2,2 МГц с помощью внешнего резистора. TPS61088 также реализует программируемую функцию плавного пуска и регулируемый предел пикового тока переключения. Кроме того, устройство доступно с защитой от перенапряжения на выходе 13,2 В, защитой от перегрузки по циклу и теплового отключения.
TPS61088 выпускается в 20-контакпосылка упаковке 4,50 мм × 3,50 мм VQFN.

Описание применения продукта:
Этот модуль может применяться к литиевой батарее с одной ячейкой на выход 5 В-12 в для обычной цифровой зарядки продуктов, таких как мобильные телефоны, Ipad, MP3, PSP и так далее. Его можно использовать в качестве мобильного источника питания с высоким выходным током только подключив аккумулятор. Также возможно Подача питания на изделие 5-12 В, установив выходное напряжение.

Характеристики продукта:
Новейшая версия 2019 года!

Быстрее быстрее!

Эффективнее!

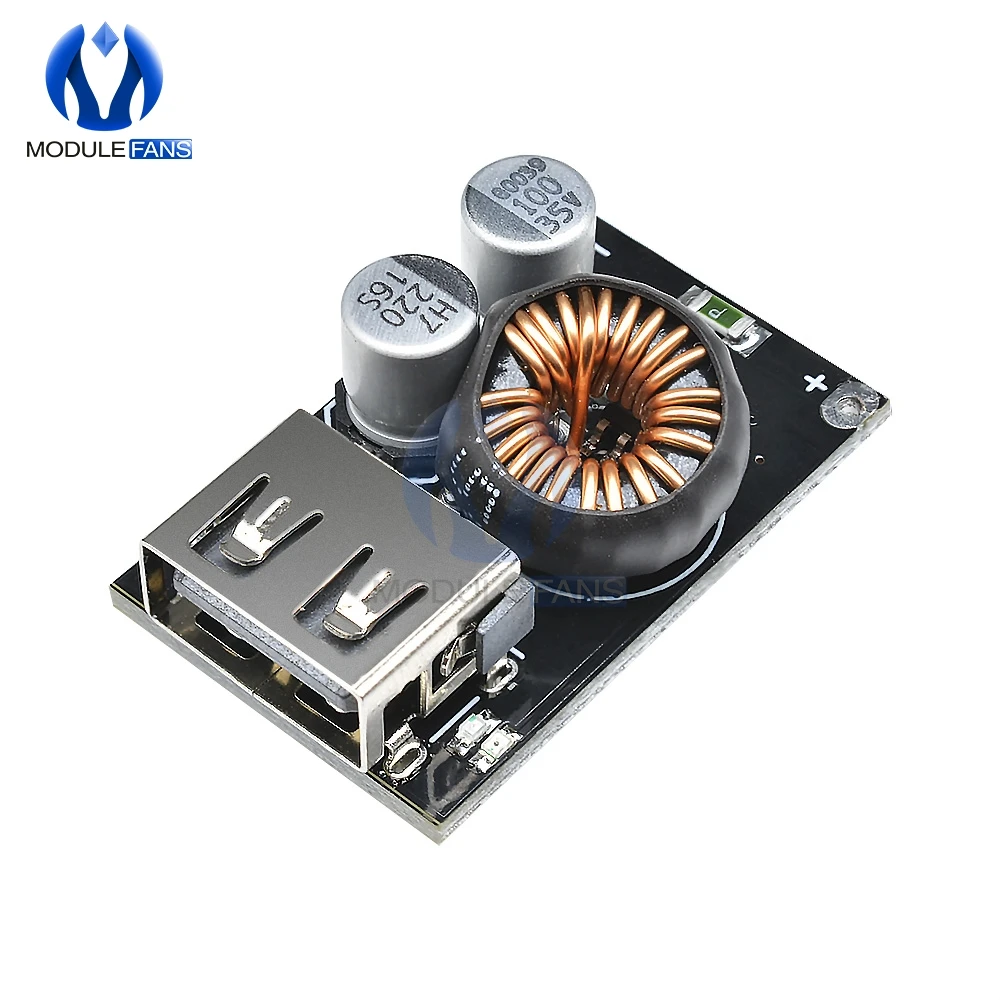

Диапазон входного напряжения: от 10 В до 32 В постоянного тока
Выходное напряжение: по умолчанию 5 В, автоматическая Настройка между 3,8 ~ 12 В после запуска быстрой зарядки (входное напряжение выше выходного напряжения, если вы хотите запустить 12 В быструю зарядку, входное напряжение должно быть выше 12 В)
Выходная мощность: Максимальная 18 Вт (5V3.5A, 9V2A, 12V1.5A и т. д.)
Выходное напряжение Проводное и дополнено. Когда выходной ток увеличивается, выходное напряжение соответственно увеличивается для компенсации падения напряжения, вызванного импедансом линии подключения. Ток увеличивается на 1А и напряжение увеличивается примерно на 60мв.
Эффективность преобразования: 92% ~ 97%
Пульсация выходного напряжения: <130 мВ
Ток холостого хода: <2 мА
Входное перенапряжение, защита от пониженного напряжения
Защита от перегрузки по току на входе
Защита от перегрузки на выходе, короткого замыкания
Защита машины от перегрева
Размер изделия: 33 × 20 × 10 мм (длина, ширина и высота)


Поддерживаемый протокол зарядки:
Для BC1.2, для Apple, для Samsung
Для Qualcomm QC2.0 и QC3.0
Протокол быстрой зарядки FCP для Huawei
Протокол быстрой зарядки AFC для Samsung


Описание индикатора:
Синий индикатор горит после включения, и чем выше выходное напряжение, тем выше яркость. Оранжевый индикатор загорается при срабатывании протоколов быстрой зарядки Qualcomm, Huawei и Samsung.


Области применения:
Солнечная панель для зарядки мобильный телефон
Модернизация автомобильной зарядки
Блок питания регистратора
Трансформация импульсного источника питания

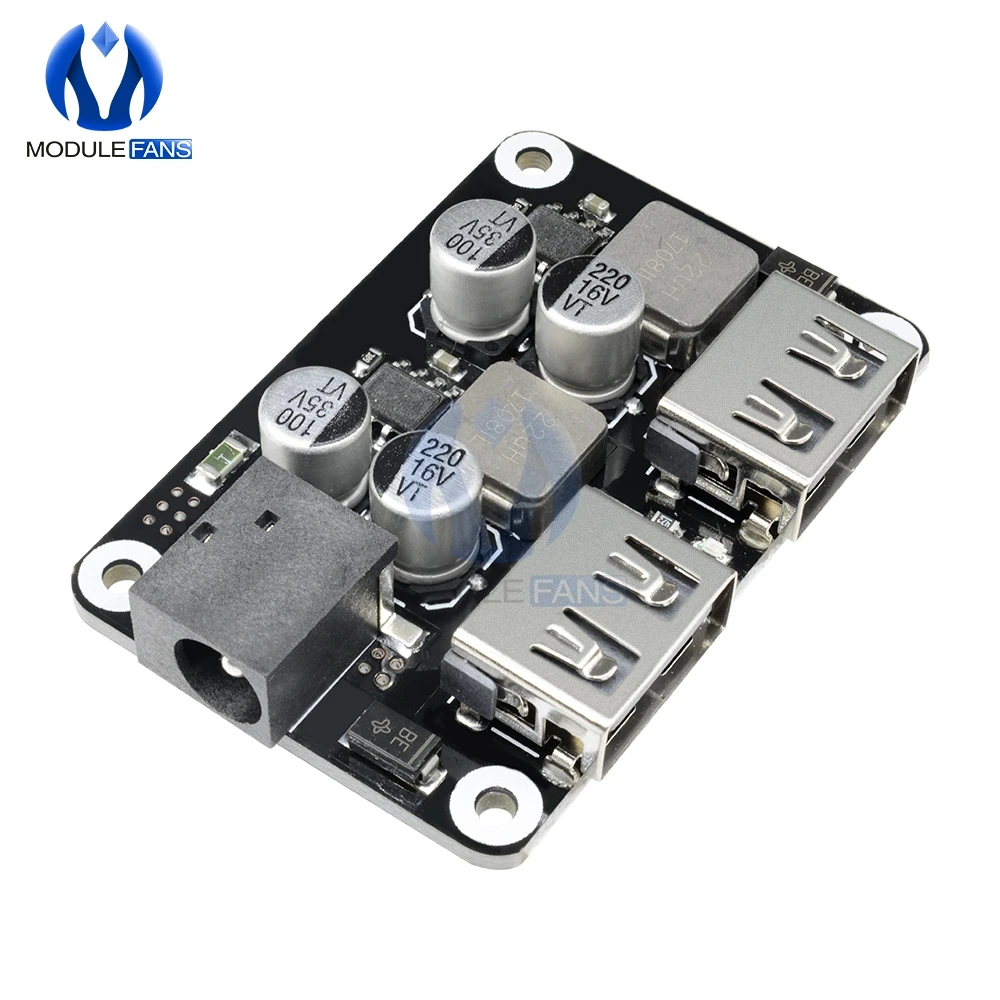

Двухпортовый независимый выход, поддерживаемый протокол: QC2.0, QC3.0, MTK PE1.1/2,0, для Apple, для Samsung AFC, для Huawei FCP, для Spreadtrum SFCP

Входное напряжение: 6 ~ 30 В постоянного тока

Выходное напряжение: по умолчанию 5 В, диапазон регулировки 3 ~ 12 В в соответствии с Протоколом быстрой зарядки

Выходная мощность: Номинальный ток одного порта 2,4 А, номинальная мощность 24 Вт

Меры защиты: Защита от перенапряжения на выходе, ограничение выходного напряжения не превышает 13 В (в чехол от сбоя микросхемы); Вход с предохранителем.
