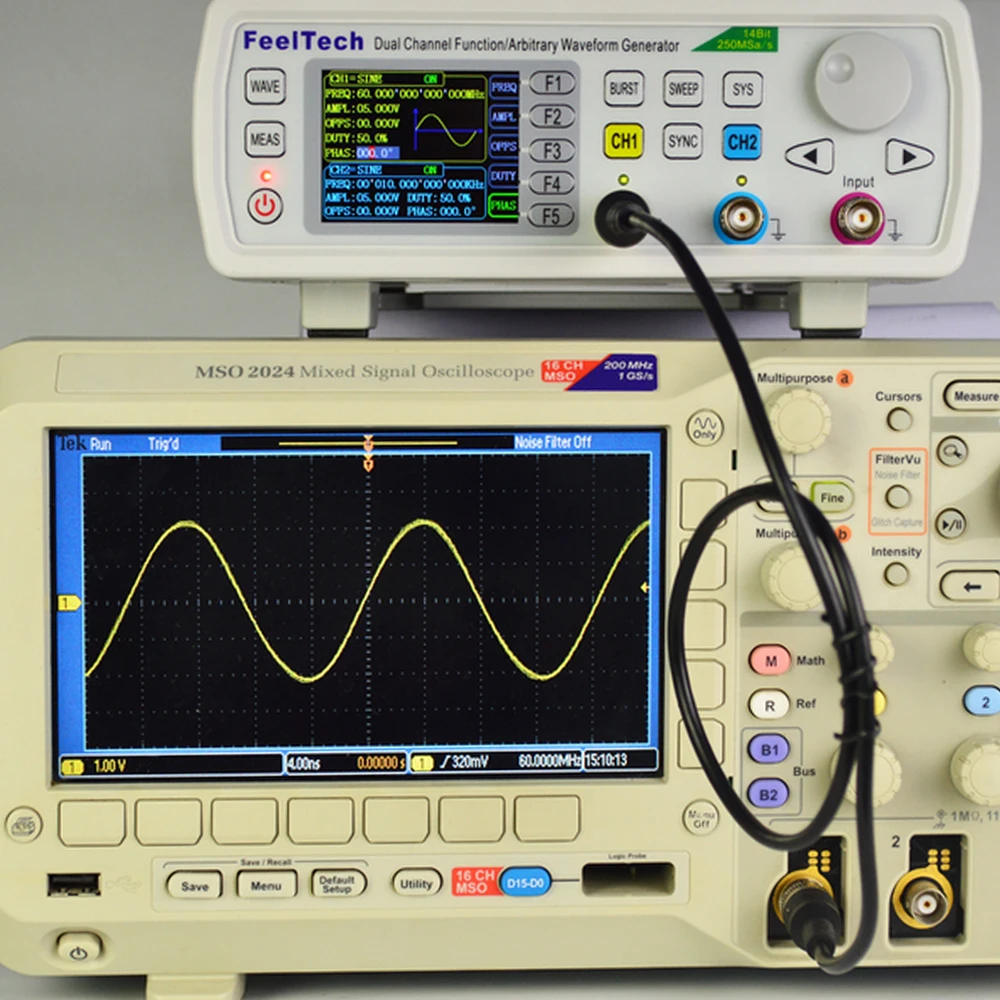

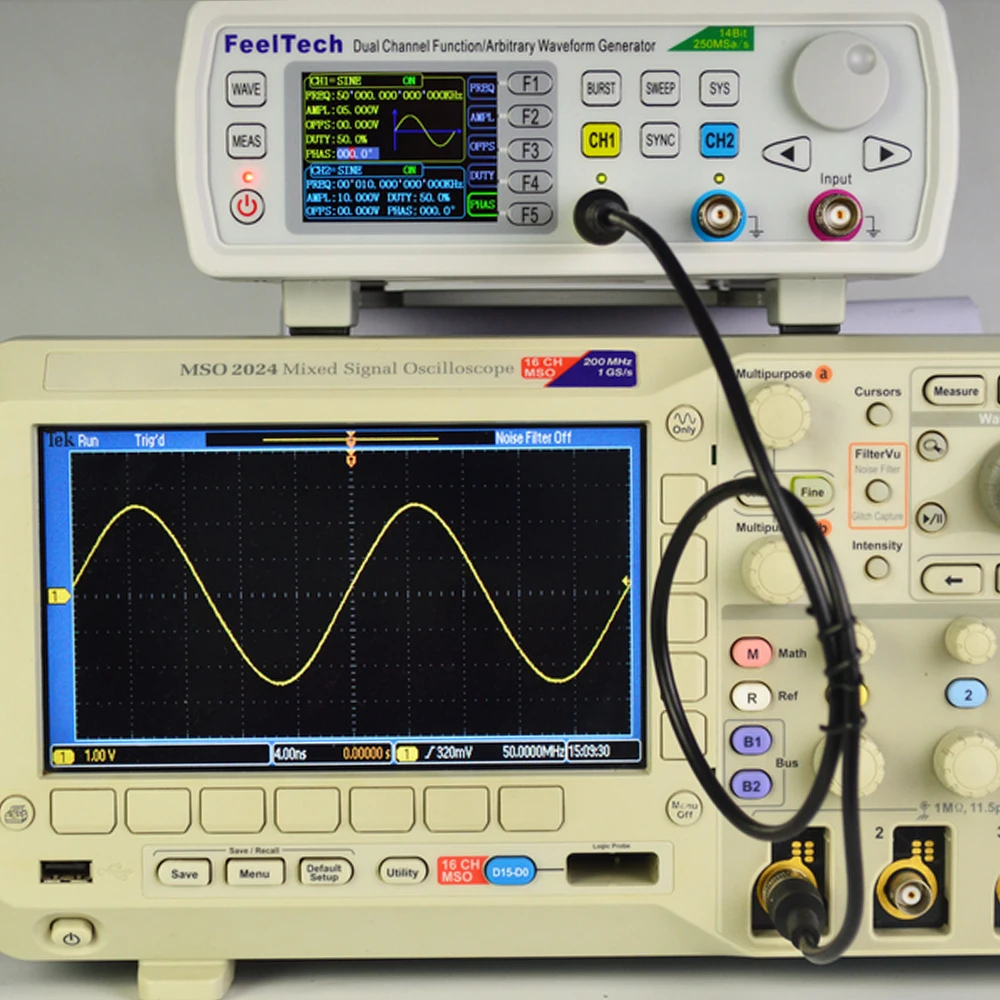

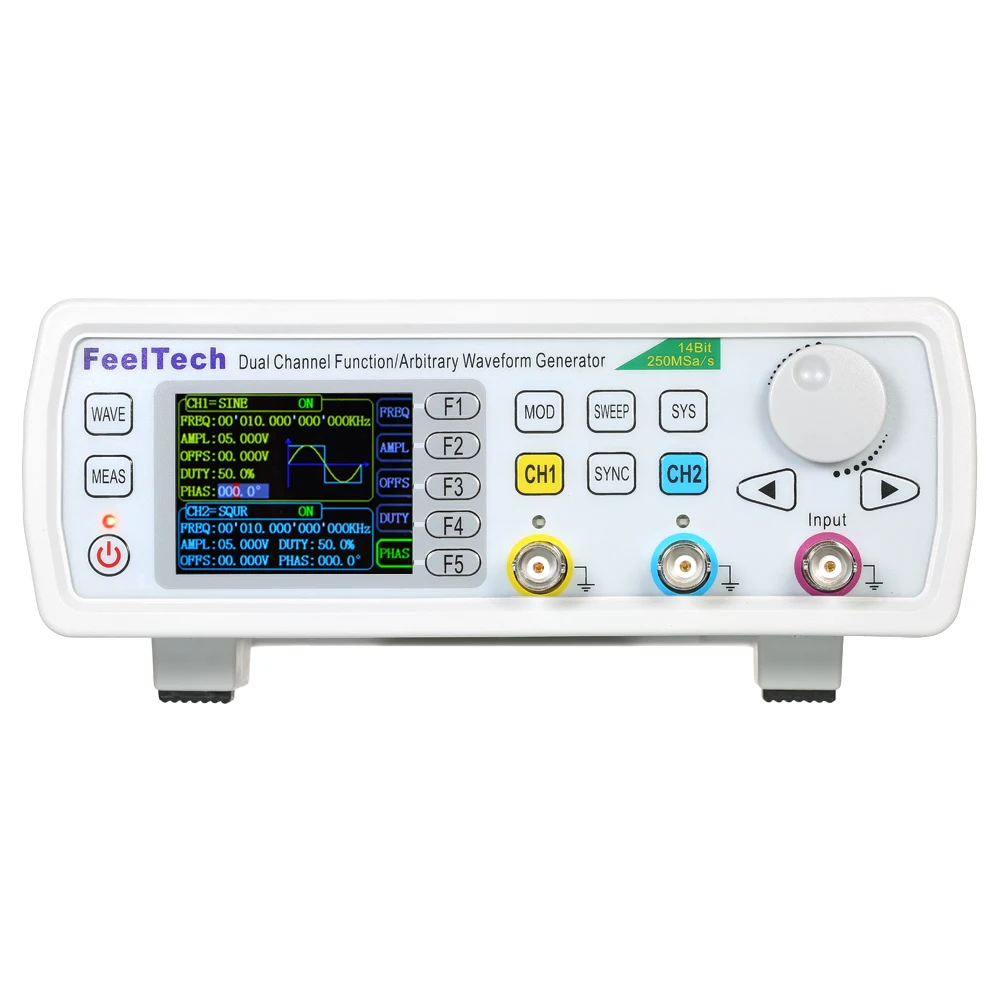

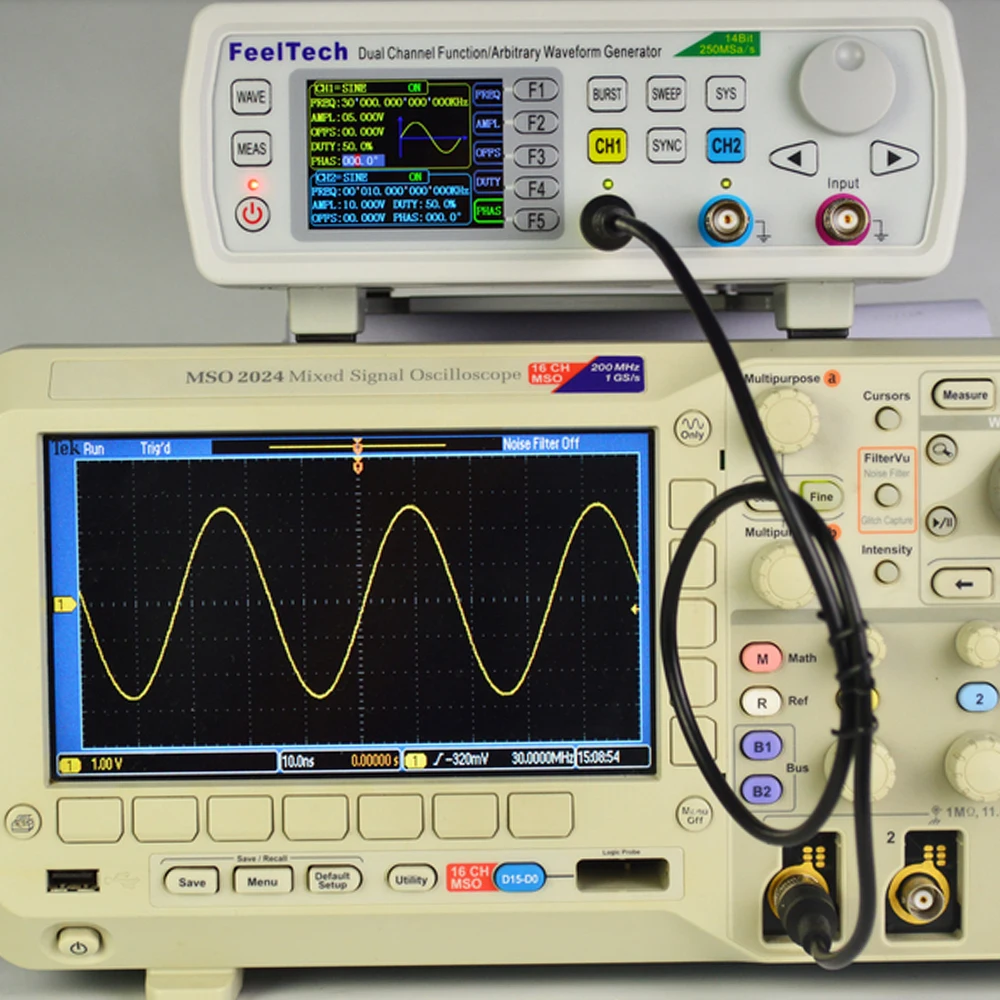

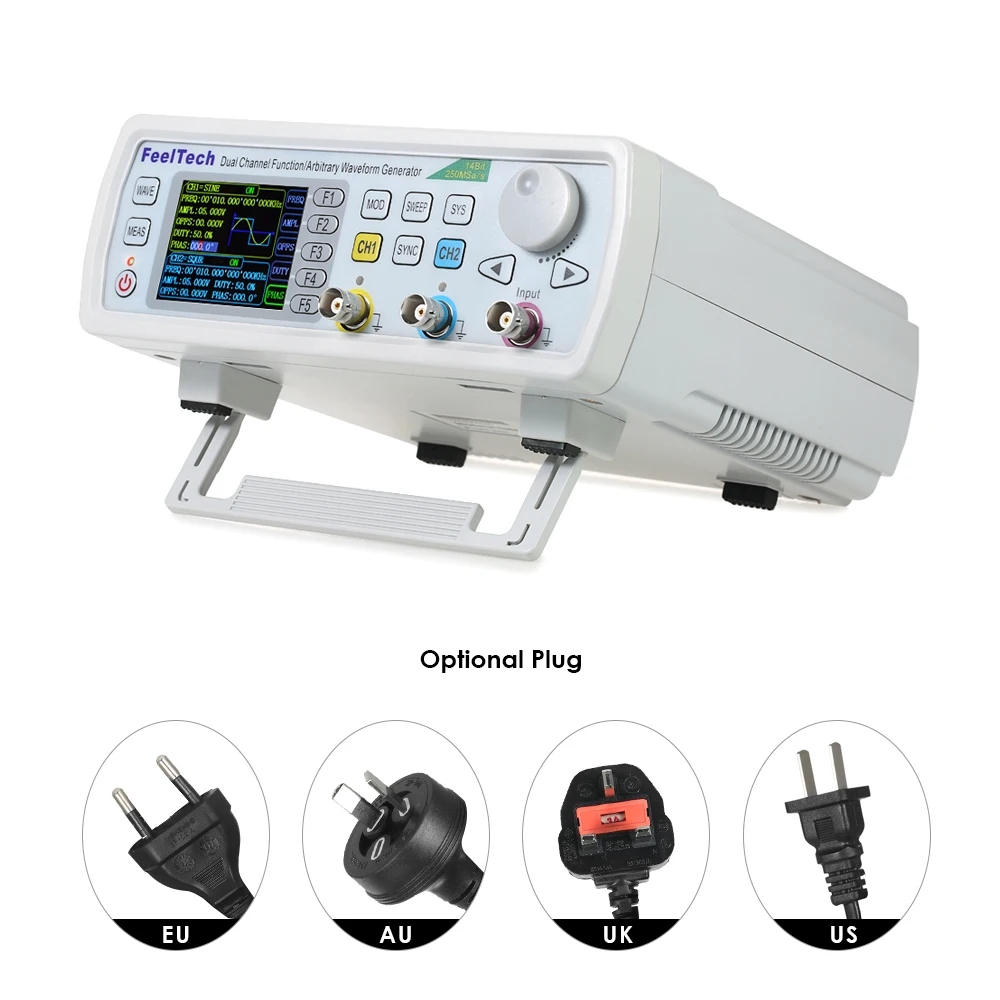

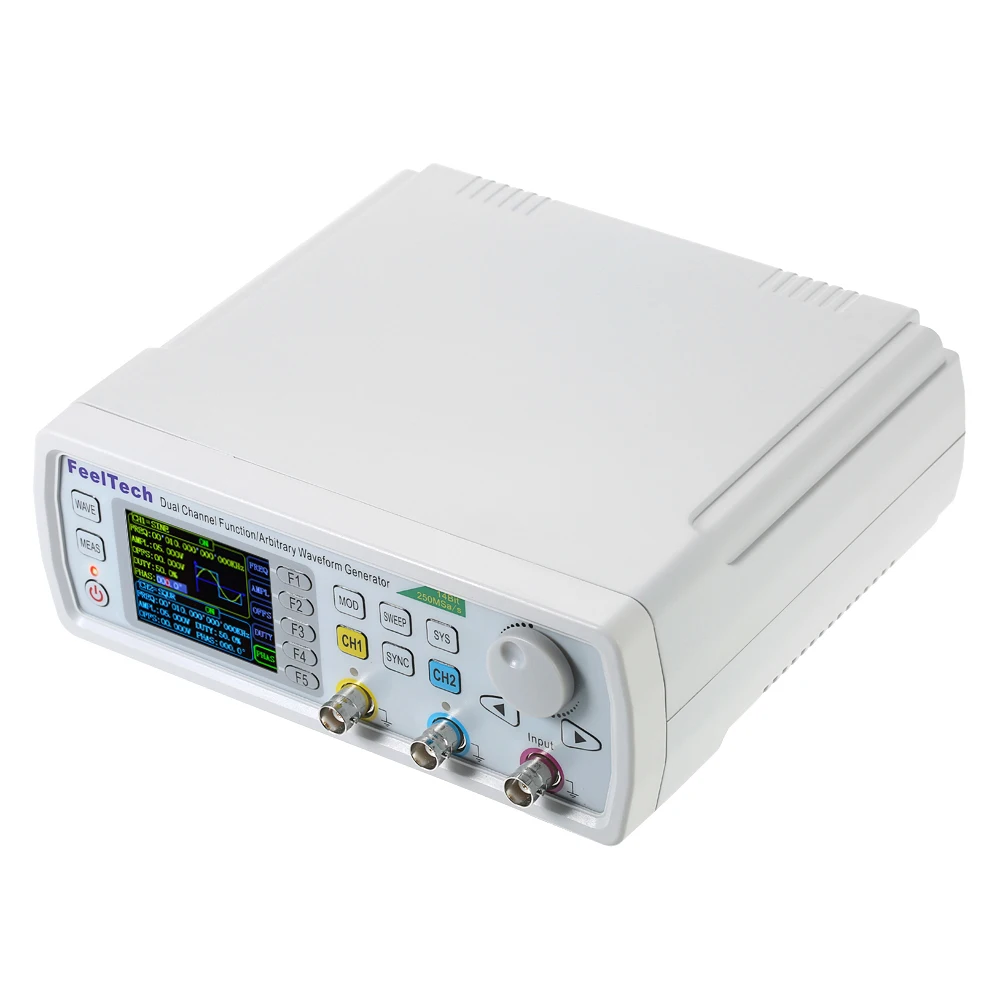

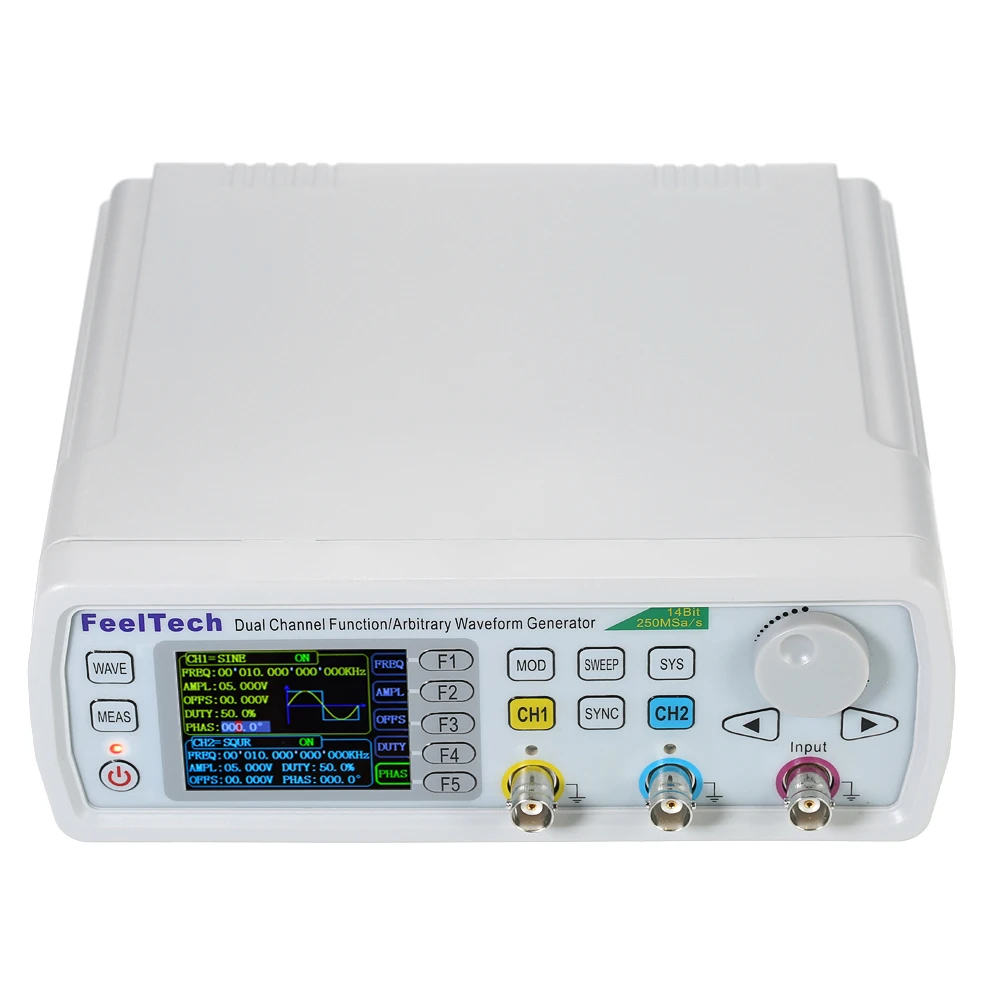

FY6600 30M Высокоточный цифровой генератор сигналов DDS двухканальный 250MSa/s 14 битный

Высокоточный цифровой DDS двухканальный функциональный сигнал/произвольный генератор 250MSa/s 8192*14 битов Частотный метр VCO Burst AM/PM/FM/ASK/FSK/PSK модуляция 30 МГц

Двухканальный генератор сигналов серии FY6600 сочетает в себе несколько функций s в одном, таких как генератор функциональных сигналов, генератор произвольной формы, импульсный генератор, аналоговый/цифровой модулятор, VCO, Sweep, счетчик и счетчик частоты и т. Д. Прибор использует технологию прямого цифрового синтезатора (DDS) и обеспечивает стабильные, точные, чистые и низкие сигналы искажений. Это отличный испытательный или измерительный инструмент для инженеров электроники, электронной лаборатории, обучения и исследований.

Особенности:
Используйте технологию прямого цифрового синтезатора (DDS) и Обеспечьте стабильные, точные, чистые и низкие сигналы искажений.

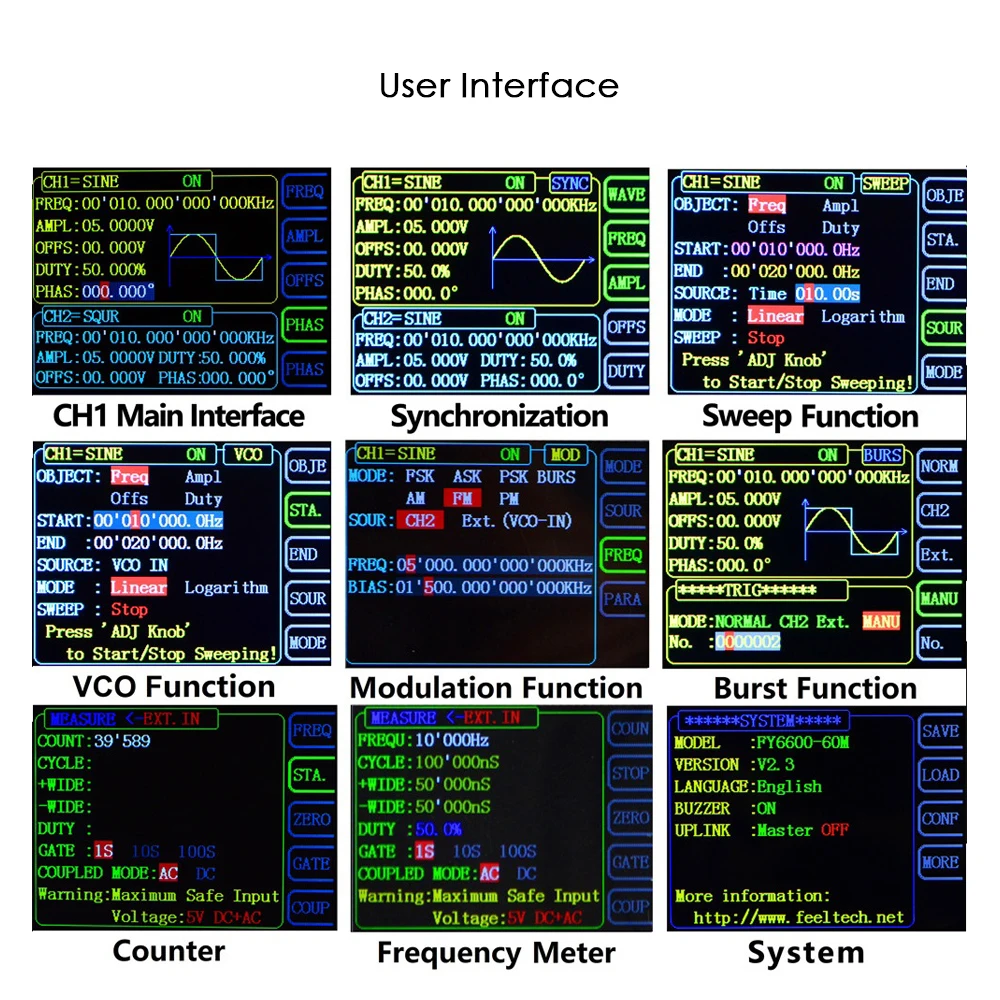

2,4 дюймов TFT цветной ЖК-дисплей с 320*240 Разрешение, одновременное отображение параметров и графикой CH1 и CH2.
Применение 14-bit высокоскоростной D/A конвертер чип (5Vpp выход дискретизации погрешность составляет менее 1mV), 250MSa/s частота дискретизации и 14 бит в вертикальном направлении.
Может выводить до 97 групп функций/произвольной формы волны: 33 группы заданных сигналов и 64 группы пользовательских сигналов.
64 группы функций хранения произвольных волн, каждая глубина хранения сигналов составляет 8192 точек * 14 бит.
Различные типы модуляции: AM, FM, PM, ASK, FSK и PSK модуляции.
Развертки Функция: Линейная развертка и логарифмической развертки Функция s; 0,01 s-999,99 s Время развертки; Вперед, назад и туда и обратно развертки направлениях.
Функция VCO (выход управления напряжением): частота/амплитуда/смещение/рабочий цикл и модуляция PWM.
Функция вывода: есть ручной триггер, внутренний триггер CH2 и внешний триггер для ваших опций. Он может выводить 1 ~ 1048575 импульсных поездов.
Частотомер Функция: Макс. Частота работоспособной является 100 МГц и мин. Частота работоспособной-0,01 Гц.
Функция счетчика: 2 режима измерения соединения, включая соединение постоянного тока и соединение переменного тока.
Поддержка два или более генераторы сигналов произвольной формы подключен к достижению многоканальный выход, максимальный Поддержка 16-канальный синхронный выход.
Полностью независимый выход с двумя каналами, синхронизация работы между каналами.

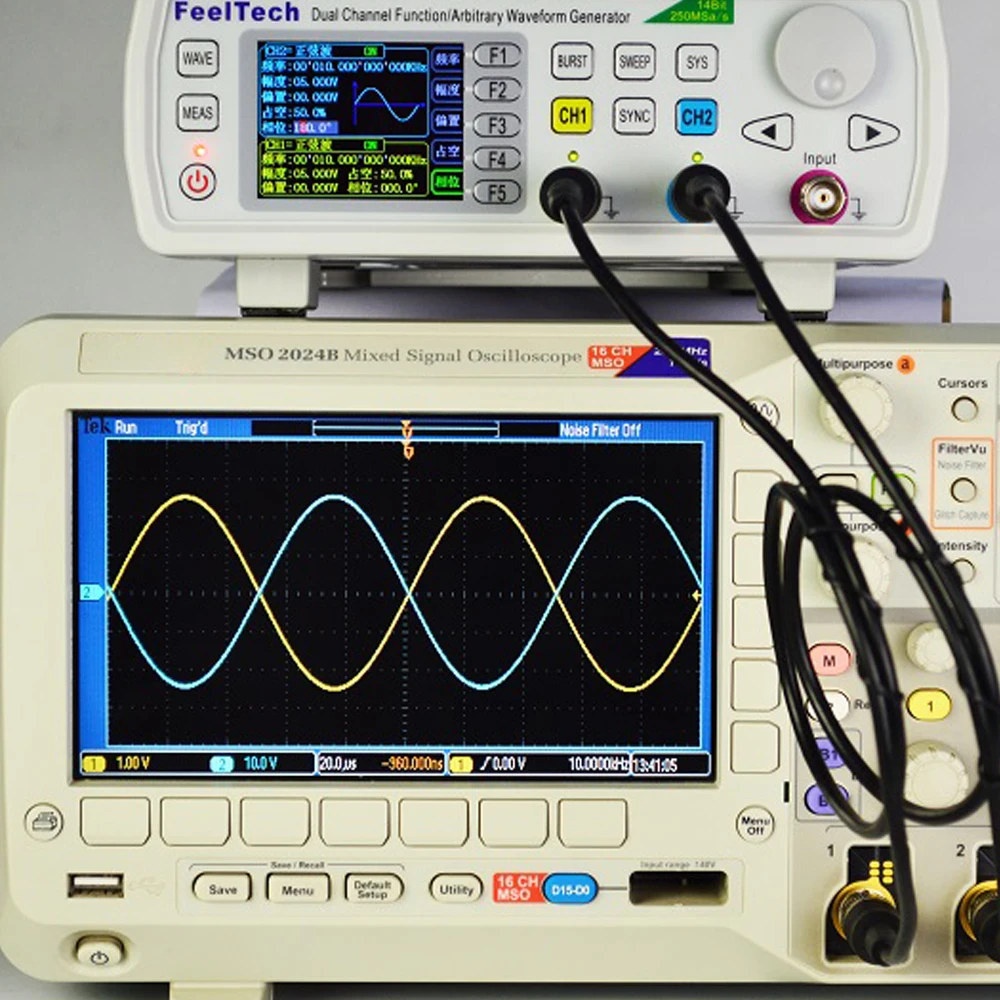

Точно Регулировка фаз двух каналов, точность может быть 0,01 °.
Высокое разрешение амплитуды: минимальное разрешение амплитуды может достигать 1МВ, амплитудный диапазон 0Vpp ~ 20Vpp.
Рабочий цикл каждого канала может регулироваться независимо (0.01%-99.99%), разрешение регулировки составляет 0.01%.
-Диапазон смещения 10 В ~ + 10 В постоянного тока, разрешение смещения 0,001 в.
Функция хранения: может сохранить 20 групп параметров, установленных пользователем и извлечь в любое время.

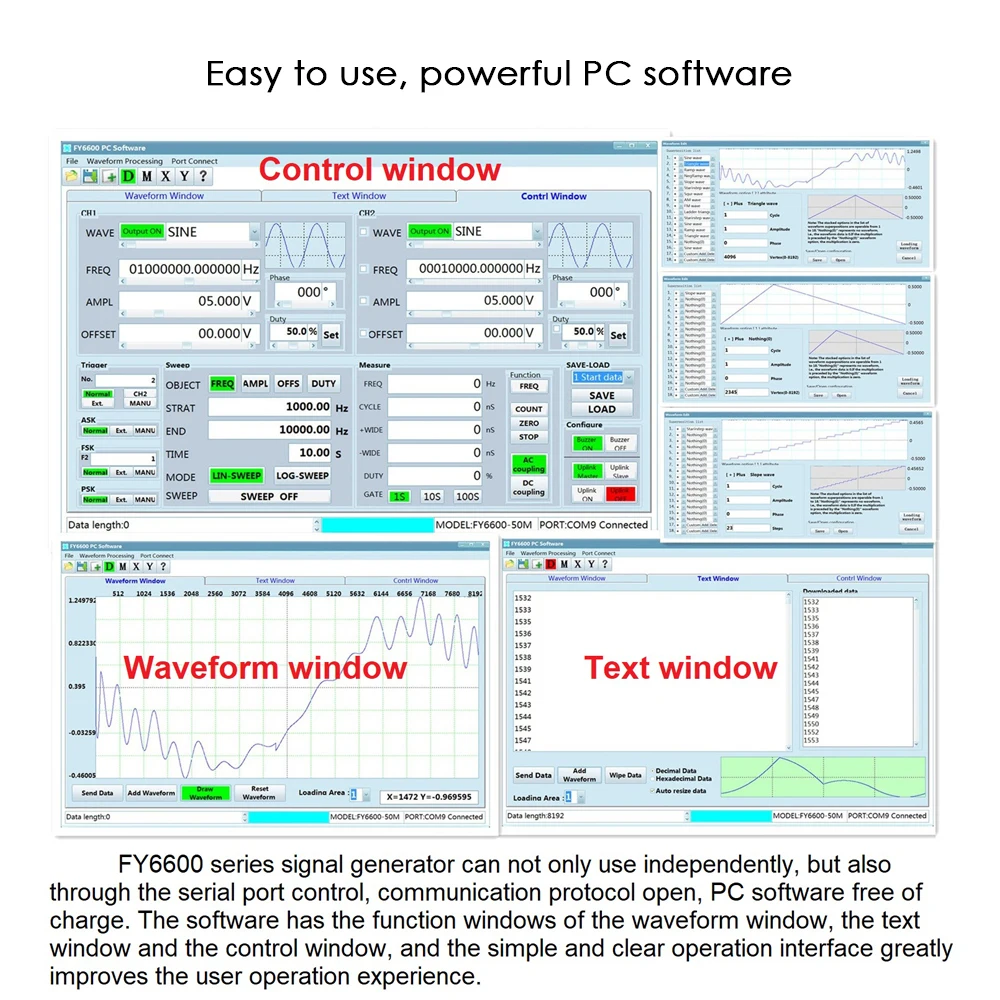

Функция связи: все функции могут контролироваться программой ПК, а Протокол связи открыт для вторичного развития.
Защита от короткого замыкания на выходе: все каналы могут работать более 60 секунд, когда нагрузка коротка.
Функция редактирования произвольной формы сигнала: пользователь может редактировать произвольные волны на ПК, а затем загружать на выход из инструмента.

Технические характеристики:

Параметры частотыСинусоидальная волна диапазон(По желанию)0 Гц ~ 30 МГц/0 Гц ~ 50 МГц/0 Гц ~ 60 МГцПрямоугольная волна0 Гц ~ 25 МГцТреугольники волна0 Гц ~ 10 МГцПандусПульсовой волныПроизвольной формыTTL/COMS0 Гц ~ 20 МГцМин. Импульсный Ширина20ns (минимальная ширина импульсной волны всех моделей может достигать 20ns)Мин. Разрешение1μHzТочность частоты+/-20ppmСтабильность частоты+/-1ppm/3 часаПараметры формы волныТипы сигналовСинус, квадрат (рабочий цикл регулируется), пульс (ширина импульса и время цикла можно установить точно), треугольник/пандус, Пилообразная волна, CMOS, четыре канала TTL, DC, половина волны, полная волна, позитивный шаг, обратная ступень, положительная ступень, обратная сила, пульс Лоренца, мультитон, шум, ЭКГ, Трапециевидный пульс, Синк пульс, узкий пульс, Гаусс белый шум, AM, FM и другие 64 набора сигналов, определяемых клиентомСигналов Длина8192 точек * 14 битЧастота дискретизации250MSa/sВертикальный Разрешение14 битСинусаГармоническое подавление≥ 50dBc(<1 МГц); ≥ 45dBc(1 МГц ~ 20 МГц)Суммарный коэффициент гармонических искажений<0.5% (20 Гц ~ 20 кГц, 0dBm)Квадратной формыВремя нарастания/спада≤ 7 НС (VPP<5 В)Выброс≤ 5%Рабочий цикл0.01% ~ 99.99% (разрешение 0.01%)Пилообразный сигналЛинейность> 99% (0,01 Гц ~ 10 кГц)Выход параметрыАмплитуда (VPP)Frequency≤ 10 МГц10 МГц <частота ≤ 20 МГцЧастота> 20 МГц1mVpp ~ 20Vpp1mVpp ~ 10Vpp1mVpp ~ 5VppРазрешение1mVАмплитуда стабильности+/-0.5%/5 часовАмплитудно-это действительно плоский экран+/-2.5%(<10 МГц); +/-5%(>10 МГц)Сигналов ВыходИмпеданс50 Ом +/-10% (Типичный)ЗащитаВсе каналы могут работать в течение 60 с при нагрузке короткого замыканияDC офсетная печатьОфсетная печать диапазонFrequency≤ 20 МГц: +/-10V; Частоты> 20 МГц: +/-2,5 VОфсетная печать Разрешение1mVФазы параметрыФазы диапазон0 ~ 359,99 °Фазы Разрешение0,01 °TTL ВыходTTL уровень амплитуды> 3VppРазветвителя> 8 TTL нагрузкиВремя нарастания/спада≤ 10nsCOMS ВыходНизкое электро уровня<0,3 VВысокая электрический уровень1 В ~ 10 вВремя нарастания/спада≤ 18nsЧастотомер ФункцияИзмерение объектовЧастота, период, положительная/отрицательная ширина импульса, рабочий циклВход Напряжение диапазон2Vpp ~ 20VppЧастотомерДиапазон: 0,01 Гц ~ 100 МГц; Разрешение: 0,01 Гц; Чувствительность: время ворот 3 классов (1S, 10S, 100S) с возможностью регулировкиСчетчик ФункцияДиапазон измерений0 ~ 4294967295Муфта режим2 вида режимов соединения: DC и ACПодсчитывая режимРучной УправлениеРазвертки ФункцияПеревозчик сигналаСинус, квадрат, пандус, произвольный (за исключением постоянного тока)Развертки ТипЛинейная развертка или логарифм разверткаРазвертки направлениеВперед, назад и круглый ходВремя развертки0,01 s-999,99 s/шагРазвертки объектыЧастота, амплитуда, смещение, рабочий цикл

Диапазон настройкиПусковое положение и положение отделки могут быть установлены произвольноДиапазон разверткиВ соответствии с решением настройка параметровФункция VCO (выход управления напряжением)Диапазон модуляции сигнала на вход0 ~ 5ВГУН сигнала Частотный диапазон0-1000 ГцГУН Управление объектаЧастота управления напряжением (VCF), амплитуда управления напряжением, смещение управления напряжением, цикл управления напряжениемГУН специальный ФункцияМожет амплитудный модулировать (AM) или частотный модулировать (FM) внешним аналоговым сигналомМодуляции ФункцияМодуляции ТипAM, FM, PM, ASK, FSK, PSKПеревозчик сигналаСинус, квадрат, треугольник, рампа, произвольная форма волны (за исключением постоянного тока)AMИсточник светаВнутренний (CH2) /внешний (VCO в порту)Модуляции сигналовСинус, квадрат, треугольник, рампа, произвольная форма волныГлубина0% до 100%Частота модуляцииВнутренний: 1μгц ~ 1 МГц; Внешний: 1μгц ~ 2 кГцFMИсточник светаВнутренний (CH2) /внешний (VCO в порту)Модуляции сигналовСинус, квадрат, треугольник, рампа, произвольная форма волныЧастота модуляцииВнутренний: 1μгц ~ 1 МГц; Внешний: 1μгц ~ 2 кГцPMИсточник светаВнутренний (CH2) /внешний (VCO в порту)Модуляции сигналовСинус, квадрат, треугольник, рампа, произвольная форма волныОтклонение фазыОт 0 до 360 °Частота модуляцииВнутренний: 1μгц ~ 1 МГц; Внешний: 1μгц ~ 2 кГцСпроситьИсточник светаВнутренний (CH2), внешний (ASK IN Port), руководствоМодуляции сигналовКвадрат с 50% циклом работыКлюч частоты1μHz ~ 10 МГцFSKИсточник светаВнутренний (CH2), внешний (FSK IN Port), ручнойМодуляции сигналовКвадрат с 50% циклом работыКлюч частоты1μHz ~ 10 МГцPSKИсточник светаВнутренний (CH2), внешний (PSK в порту), руководствоМодуляции сигналовКвадрат с 50% циклом работыКлюч частоты1μHz ~ 10 МГцBurst ФункцияПеревозчик сигналаСинус, квадрат, пандус, произвольный (за исключением постоянного тока)Burst рассчитывать1 ~ 1048575Источник запускаРучной, внутренний, внешний (AC/DC)Общие параметрыДисплей Тип2,4 дюймов TFT Цвет ЖК-дисплейСохранить и нагрузкиКоличество20ПозицияОт 01 до 20 (01 для значения по умолчанию)ИнтерфейсТип интерфейсаUSB безобрывный ИнтерфейсСвязь скорость115200bpsСвязь протоколРежим командной строки, обеспечивающий протоколы связиTechnicSMD, LSI, надежный и прочныйЗуммерМожно включить/выключить, установивПитаниеТип штекера(По желанию)Штепсельная Вилка стандарта США/штепсельная вилка стандарта ЕС/штепсельная вилка стандарта Великобритании/штепсельная вилка стандарта АвстралииМощность Напряжение диапазонAC100V ~ 240VУсловия окружающей средыТемпература: 0 °C ~ 40 °C; Влажность: <80%Размеры19,5*17,5*7 см/7,67*6,9 * 2.75inВес614 г/21,68 унцийПосылка Размеры24*21*9,5 см/9,45*8,3 * 3.74inПосылка Вес995-1058 г/35,08-37,73 унций

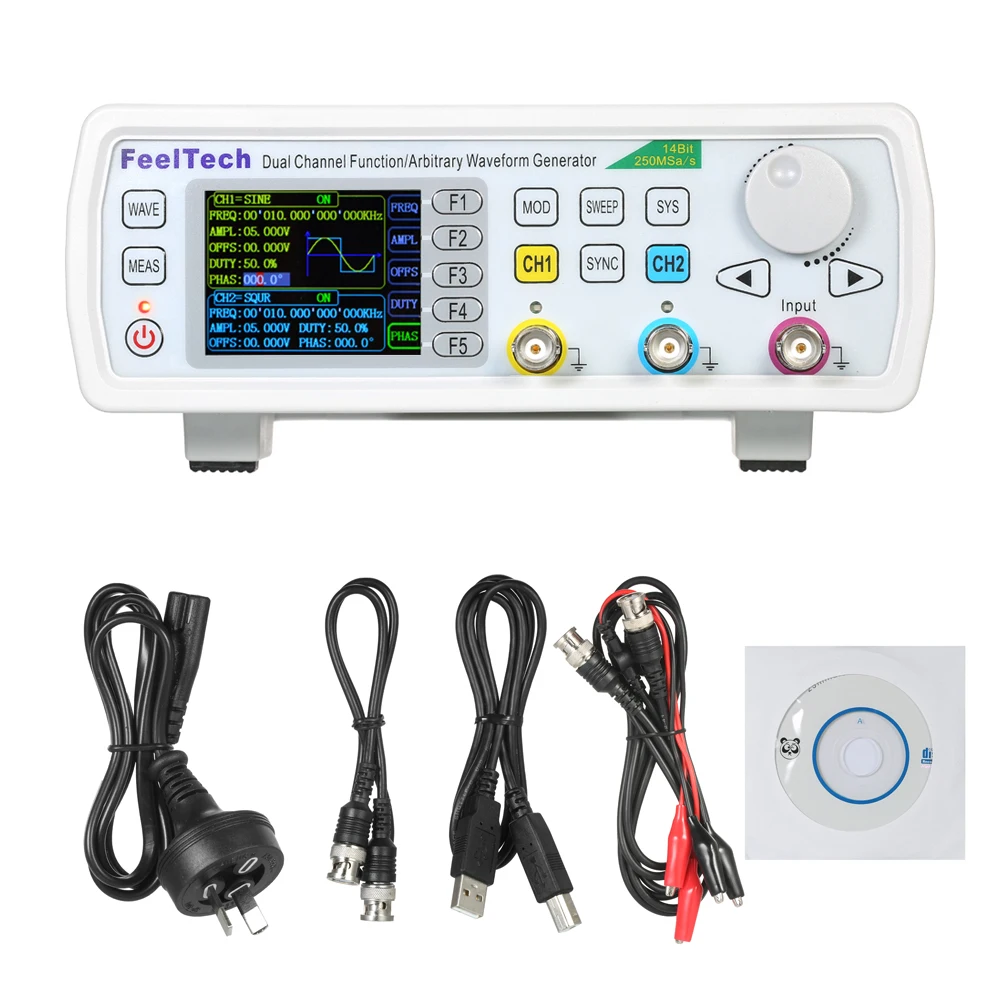

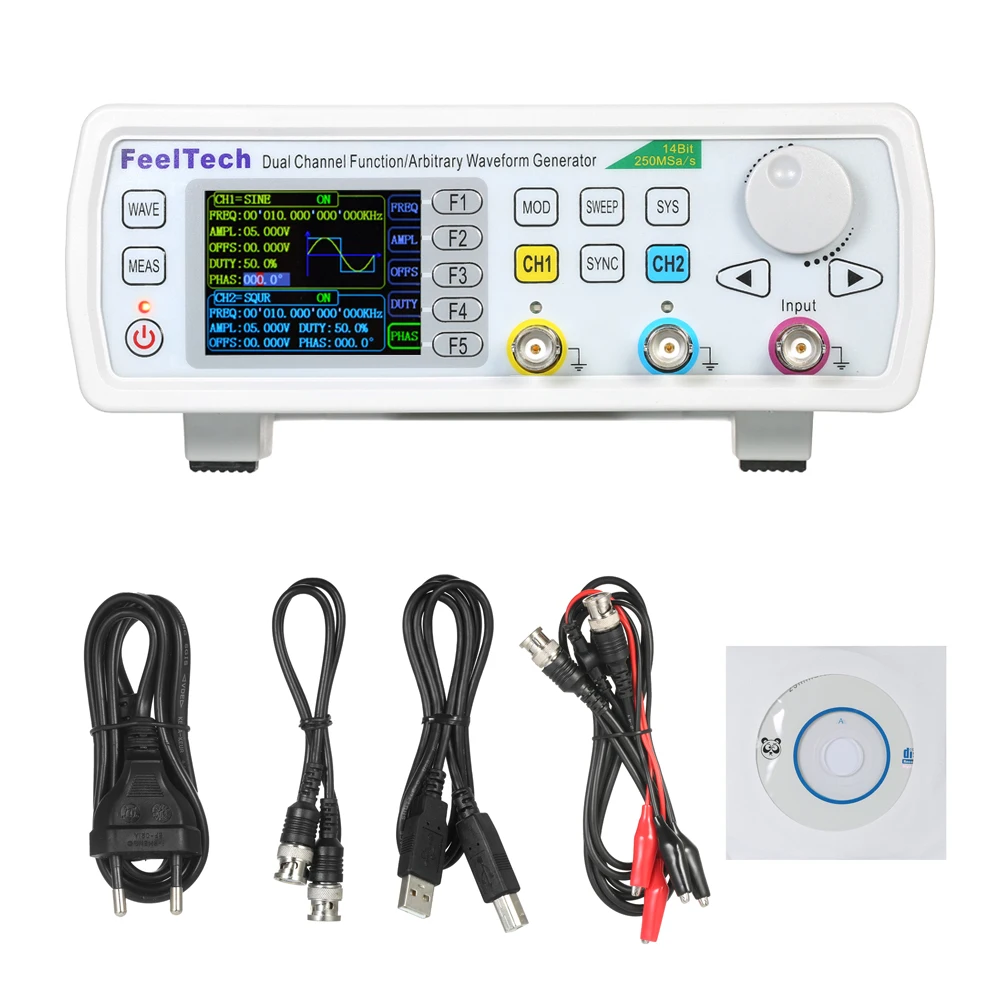

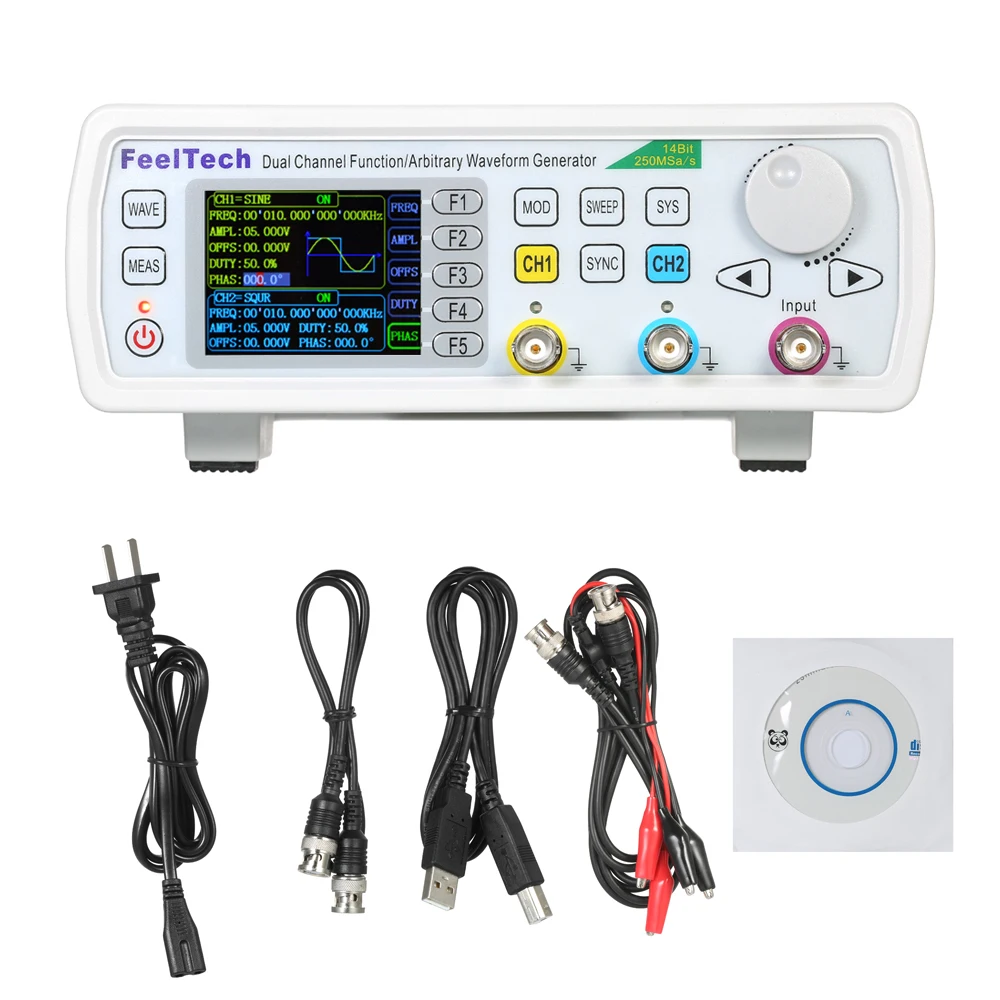

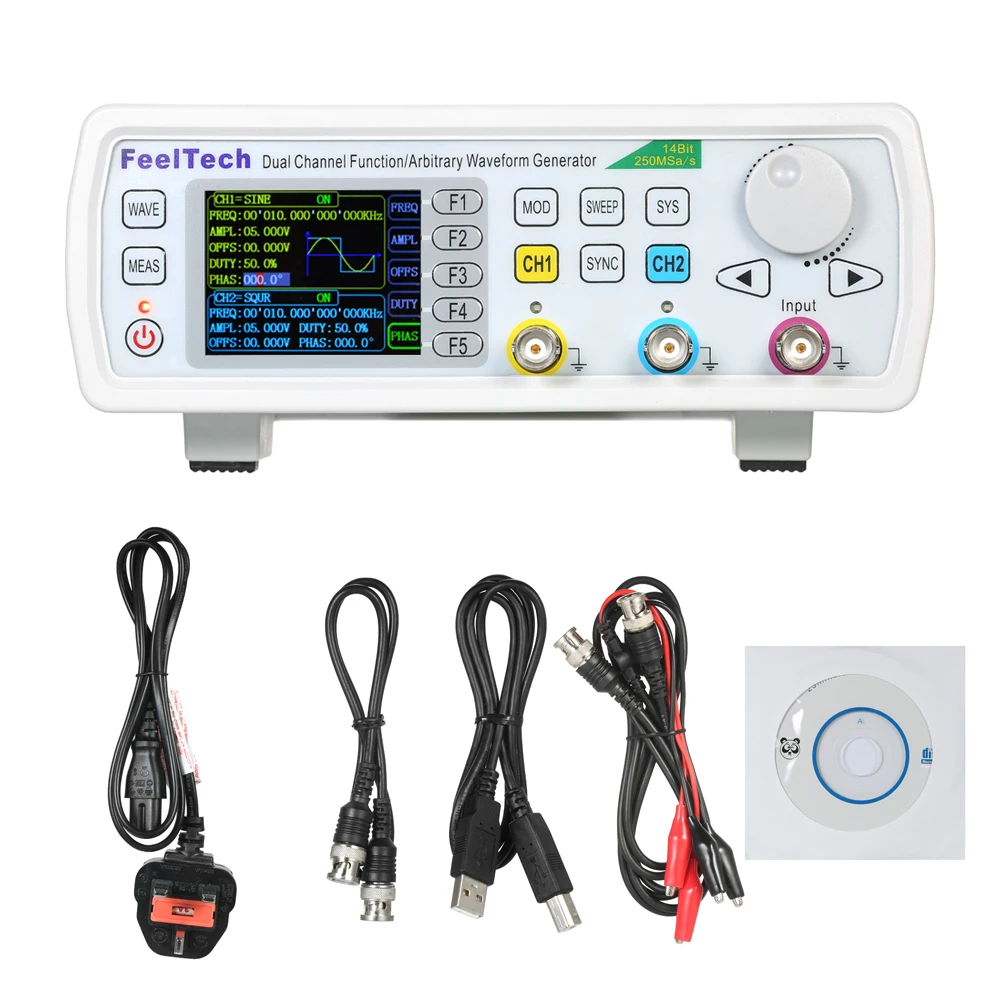

Посылка список:
1 * DDS генератор сигналов
1 * CD-плеер
1 * Мощность кабель
1 * USB кабель для передачи данных
1 * BNC-BNC кабель
2 * Кабель BNC-Clip

Доставка:

1. Мы гарантируем отправку товара в течение 24-72 часов после подтверждения оплаты, за исключением праздничных дней.
2. Мы отправляем по Почта Китая, HKpost EMS,DHL,Fedex, в соответствии с вашим выбором при размещении заказов.
3. Если вы не получили товар через 45 дней, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы решить проблему.
4. Мы не несем ответственности за задержки, связанные с таможней, ввозными пошлинами, налогами или другими таможенными сборами.

Гарантия:

1. Все товары имеют 1 год гарантии. Если ваша покупка не соответствует товарному качеству, пригодности для целей или соответствия описанию, мы можем убедиться, что ваши проблемы решены.
2. Для неправильно отгруженных товаров, пожалуйста, свяжитесь с нами в течение 48 часов после доставки. Мы организуем доставку правильных товаров или вернем все ваши платежи.
3. Для дефектных или неисправных продуктов, пожалуйста, сделайте фотографии или видео, мы отправим или вернем деньги после подтверждения.
