Плата разработки Waveshare OpenH743I C посылка A STM32H7|Демонстрационные стенды| |

Описание продукта:

Обзор

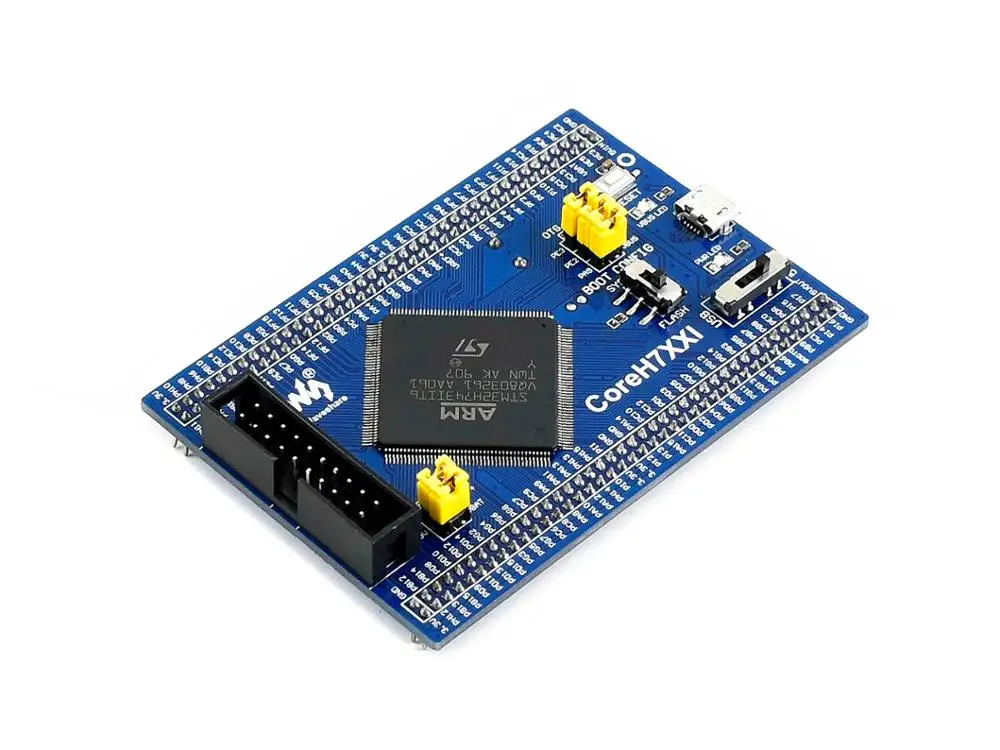

OpenH743I-C-это разработочная плата STM32, предназначенная дляSTM32H743IIT6Микроконтроллер, состоит из материнской платы и основной платы MCUCoreH743I.

OpenH743I-C поддерживает дальнейшее расширение с помощью различных дополнительных аксессуаров для конкретных приложений. Модульная и открытая конструкция делает ее идеальной для начала разработки приложений с Микроконтроллерами серии STM32.

Что на материнском доске

MCU разъем основной платы:Для легкого подключения CoreH743I Arduino интерфейс:Для подключения Arduino щиты DCMI интерфейс:Для подключения камеры 8-битный FMC интерфейс:Легко подключается к периферийным устройствам, таким как NandFlash ULPI интерфейс:Для подключения высокоскоростного USB периферийного устройства (STM32H743I интегрирует USB HS контроллер без какого-либо устройства PHY) ЖК-дисплей интерфейс 1:Для подключения 10,1 дюймов ЖК-дисплей, 7 дюймов ЖК-дисплей, 4,3 дюймов ЖК-дисплей ЖК-дисплей интерфейс 2:Для подключения 4,3 дюймов ЖК-дисплей SAI1 интерфейс:Для подключения звуковые модули ICSP интерфейс:Arduino ICSP SPI интерфейс: Легко подключается к периферийным устройствам SPI, таким как DataFlash (AT45DBxx, W25QXX), sd-карта, MP3 модуль и т. д. Легко подключается к модулям AD/DA (SPI1 имеет альтернативную функцию AD/DA) Интерфейс Ethernet:Для подключения модули сети Ethernet I2S / I2C интерфейс:Легко подключается к периферийным устройствам I2S, таким как аудио модуль и т. д. USART1 разъем:USB к UASRT через бортовой конвертер CP2102 QUADSPI интерфейс:4пр SPI интерфейс (H7 серии последняя периферийный интерфейс), для подключения последовательная флеш-память модулей, таких как W25QXX доска SDMMC интерфейс:Для подключения модуля Micro SD, имеет гораздо более высокую скорость доступа, чем SPI USART3 интерфейс:Легко подключается к RS232, RS485, USB к 232 и т. Д. CAN2 интерфейс:Для подключения CAN модули CAN1 интерфейс:Для подключения CAN модули Интерфейс I2C1/I2C4:Легко подключается к периферийным устройствам I2C, таким как расширитель ввода/вывода (PCF8574), EEPROM (AT24Cxx), 10 DOF IMU Sensor и т. д. MCU контактный разъем:Все порты MCU I/O доступны на разъемах расширения для дальнейшего расширения 5V DC jack 5V/3,3 V вход/выход:Обычно используется как выходная мощность, а также общее заземление с другой платой пользователя Мощность переключения питания:Питание от 5VDC или USB подключения USART1 CP2102:USB UART конвертер Светодиоды:Удобно для указания состояния ввода/вывода и/или состояния работы программы Джойстик:Пять положений WAKE UP кнопка:Используется в качестве обычной кнопки и/или пробуждения STM32 MCU от сна Кнопка сброса USART1 джемпер Светодиодный джемпер Короткая перемычка для подключения к стандартным I/Os, используемым в коде примера Откройте перемычку для подключения к пользовательским I/Os через перемычные провода Ключ джемпер Короткая перемычка для подключения к стандартным I/Os, используемым в коде примера Откройте перемычку для подключения к пользовательским I/Os через перемычные провода Arduino джемпер Короткие верхние штифты, А4, А5 используются в качестве AD функции Короткий нижний штифт, А4, А5 используется в качестве функции I2C Что на CoreH743I

STM32H743IIT6:Высокая производительность STM32 MCU, который характеристики: Ядро:Cortex-M7 32-разрядный процессор RISC + двойную точность фпю + хром-арт графический ускоритель Особенности:Инструкции по одноцикличному DSP Рабочая частота:480 МГц, 1027 DMIPS/2,14 DMIPS/МГц Операционной Напряжение:1,62 V-3,6 V Посылка:LQFP176 Память:2 Мб флэш-памяти, 1 Мб оперативной памяти (864кб пользователя + 192кб TCM + 4кб резервного копирования) MCU интерфейсы связи: 6 x SPI, 4 x USART, 4 x UART, 1 x LPUART, 3 x I2S 4 x I2C, 2 x FDCAN, 1 x QUAD-SPI, 1 x DCMI, 4 x SAI 1 x FMC, 2 x SDMMC, 10 x TIM , 5 x LPTIM 1 x LTDC, 1 x SPDIFRX, 1 x HDMI-CEC, 1 x SWPMI 2 x COMP, 2 x OPAMP, 1 x HRTIM, 1 x RNG, 1 x DM2D, 1 x MDIO, 1 x SysTick USB 2,0-1 шт. OTG FS USB 2,0-1 шт. OTG HS (поддерживает внешнюю HS PHY через ULPI) 1x10/100 Ethernet MAC AD & DA конвертеры:3 x AD (16 бит); 2 x DA (12 бит) Отладки/программирования:Поддержка JTAG/SWD интерфейсов, поддержка IAP IC42S16400J / IS42S16400J:SDRAM 1 биты Meg x 16 бит x 4 банки (64-бит) STMPS2151STR:Бортовое USB устройство управления питанием AMS1117-3.3:3,3 V регулятор напряжения 8 м с украшением в виде кристаллов 32,768 K с украшением в виде кристаллов,Для внутреннего RTC с калибровкой Кнопка сброса VBUS светодиодный:USB порт индикатор PWR светодиодный:Мощность индикатор Мощность переключения питания,Питание от 5Vin или USB подключения Выбор режима загрузки,Для настройки BOOT0 pin-код Интерфейс JTAG/SWD:Для отладки/программирования Разъем USB,Поддержка устройства и/или хоста MCU булавки расширитель,VCC, GND и все контакты ввода/вывода доступны на Расширительных соединителях для дальнейшего расширения Перемычка питания VBAT: короткий перемычка для использования системы питания, откройте его для подключения внешнего питания, например, батареи VREF: Короткий Джемпер для подключения VREF + к VCC, откройте его для подключения VREF + к другому пользовательскому контакту через перемычку OTG джемпер Короткий Джемпер при использовании USB OTG/HOST Откройте перемычку для отключения от соответствующего порта ввода/вывода Фото
OpenH743I-C Совет по развитию

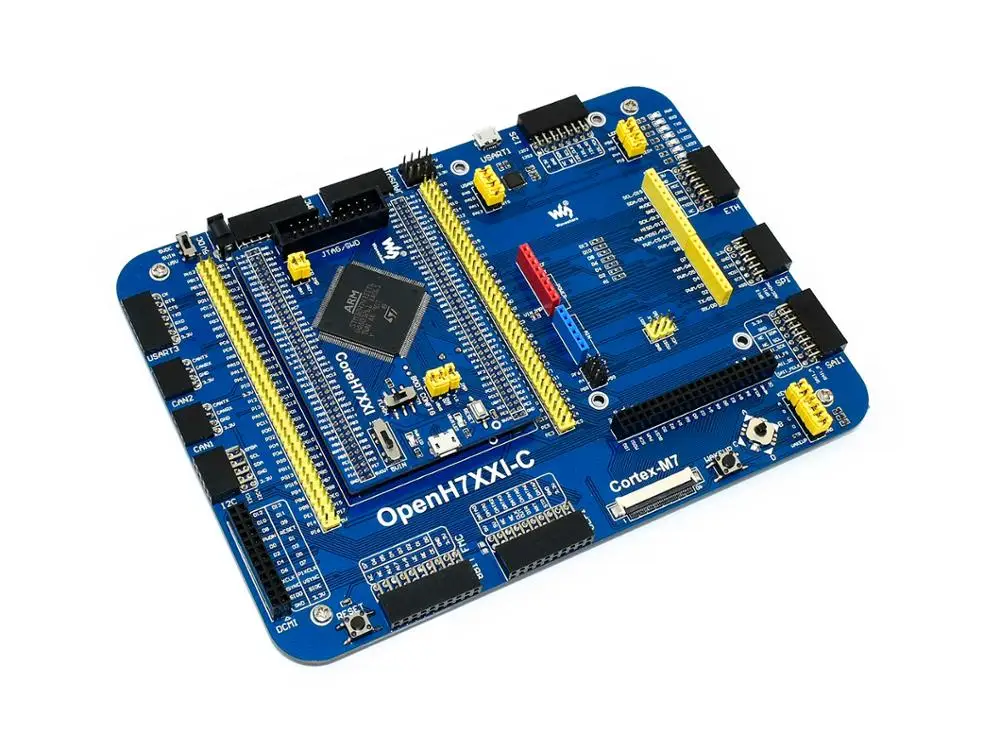

OpenH743I-C панель для разработки
OpenH743I-C материнская плата печатная плата
OpenH743I-C материнская плата печатная плата
STM32 Cortex-M7 MCU плате
Подключение к различные периферийные устройства
Подключение к различные периферийные устройства
Подключение к usb-устройству через кабель конвертера
4,3 inch ЖК emWin demo1
4,3 inch ЖК emWin demo2
4,3 inch ЖК emWin demo3
4,3 inch ЖК emWin demo4
7-дюймовый ЖК-дисплей для emWin demo1
7-дюймовый ЖК-дисплей для emWin demo2
7-дюймовый ЖК-дисплей для emWin demo3
7-дюймовый ЖК-дисплей для emWin demo4
Подключение к USB3300 USB HS плате

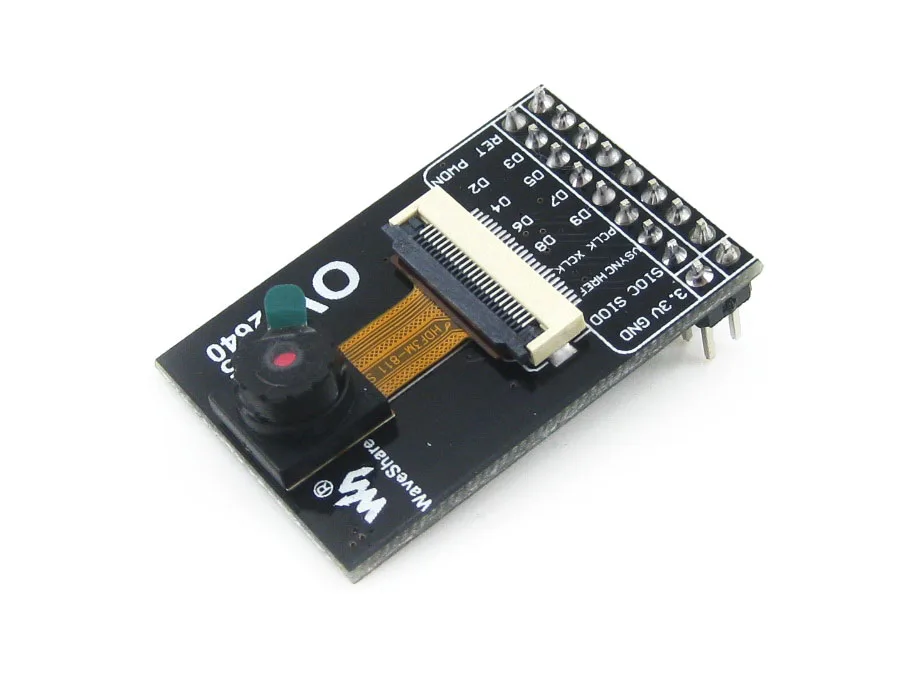

Подключение к плате камеры OV2640
Подключение к плата NandFlash
Подключение к RS232 доска
Подключение к RS485 доска
Подключение к может доска
Подключение к 8 кнопкам
Подключение к 5 клавиатуре IO
Подключение к AD клавиатуры
Тестовая плата на AD/DA порт
Подключение к Фрам доска
Многофункциональный периферийный модуль I2C, подключенный к шине I2C
Подключение к плате для хранения Micro SD
Подключение к DataFlash доска
Подключение к NRF24L01 RF плате
Подключение к сети Ethernet
Подключение к MP3 плате VS1003B
Подключение к аудио Плата усилителя
Подключение к плате VGA PS2

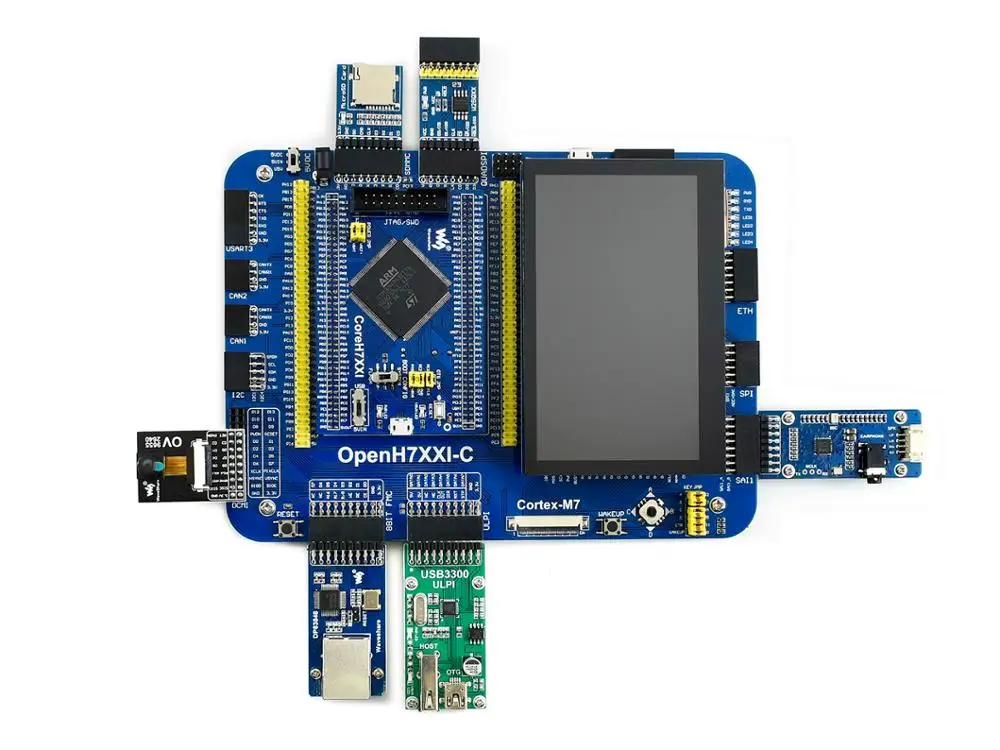

Подключение к любой вспомогательной плате, которая вам нужна

---

Примечание:
Модули на фотографиях только для справки.
OpenH743I-C не интегрирует функцию отладки, требуется отладчик.

---

JTAG

На рисунке 1 и 2 показаны криоуты заголовка интерфейса JTAG/SWD

Рисунок 1).Джтаг заголовок
На рисунке 2.SWD заголовок
Развития ресурсы Схема Демонстрационный код (примеры в C, FreeRTOS, μC/OS-III) Программное обеспечение для разработки STM32 (KEIL, STM32CubeMX и т. Д.) STM32 datasheets STM32 разработка документов

Вики:Www.wav eshare.com/wiki/OpenH743I-C

Размеры

Посылка содержание

Вес:0,607 кг

В"Стандартный посылка"И"Комплектующие для досок посылка"Ниже представлены в комплекте.

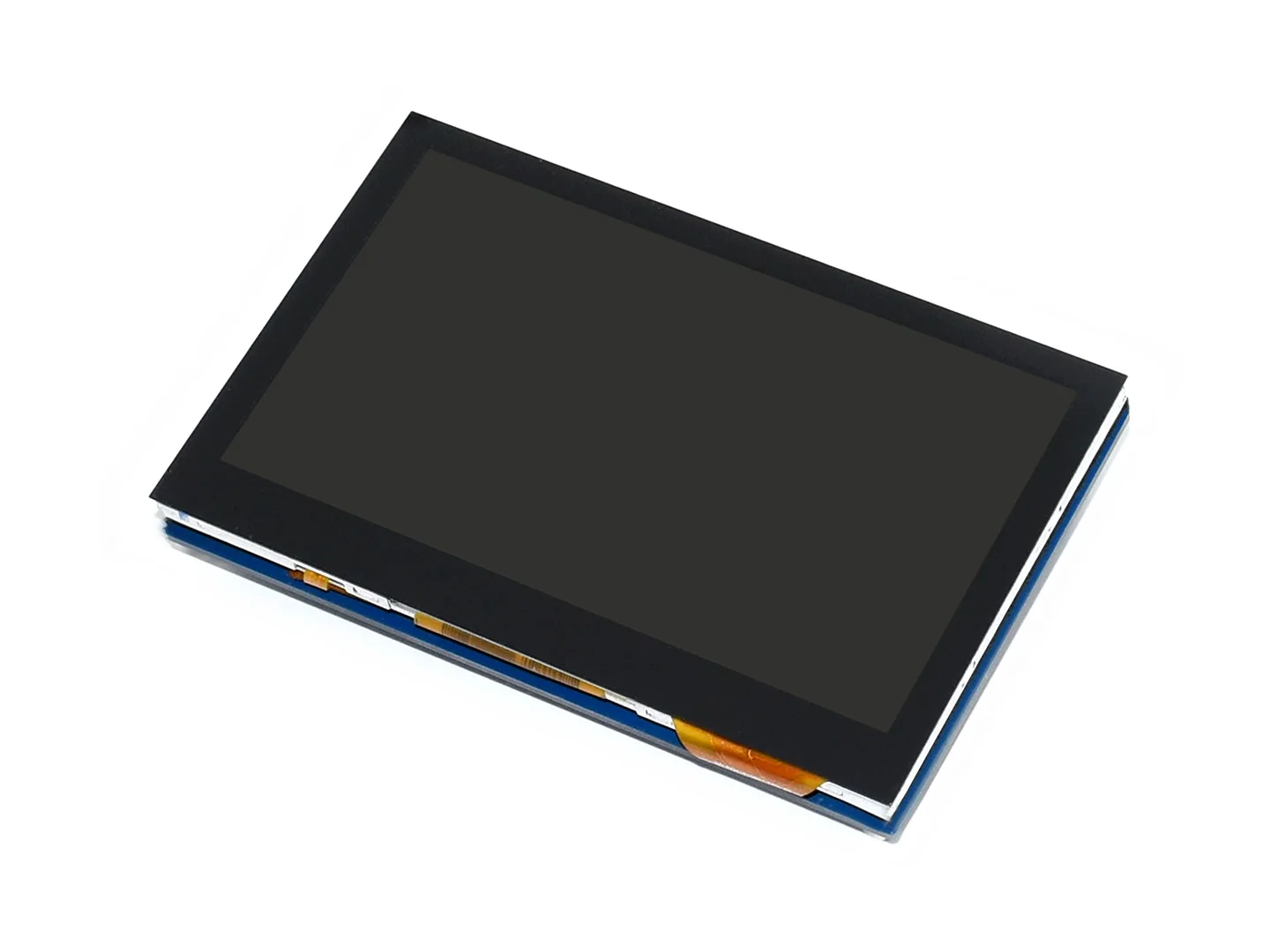

Стандартный посылка OpenH743I-C макетная плата x 1 Разъем USB типа A для micro B кабель x 1 Штепсельная Вилка USB типа A для micro B x 1 4-контактный 2 в упаковке x 1 Адаптер питания 5 В x 1 -1 шт. 2 3 4 5 Аксессуар Панели посылка 4,3 дюймов емкостный сенсорный экран ЖК-дисплей x 1 DP83848 плата Ethernet x 1 USB3300 USB HS плата x 1 WM8960 аудио Плата x 1 Плата для хранения Micro SD x 1 OV2640 плата камеры x 1 W25QXX DataFlash Board x 1 Usb-разъем типа A для мини-кабеля типа B x 1 Штепсельная Вилка USB типа A для мини-кабеля типа B x 1 Ethernet-кабель-1 шт. 40-контактный FFC (противоположной стороне контакт) × 1 шт. Набор винтов (4 шт.) x 1 -1 шт. 2 3 4 5 6 7 8 9 10 11 12
