Электронные кухонные весы с цифровым датчиком веса максимальный вес 5 кг/10 кг/20 кг

Электронные кухонные весы с цифровым датчиком веса максимальный вес 5 кг/10 кг/20 кг

Описание:
4 провода, простота в использовании, плюс напряжение привода 5-10 В, прямой выход в качестве сигнала напряжения из-за изменения силы.
Ссылки на обучающие материалы и библиотеки: //www.instructables.com/id/Arduino-Scale-With-5kg-Load-Cell-and-HX711-Amplifi/ или //github.com/aguegu/ardulibs/tree/master/hx711
Работает для arduino и raspberry pi

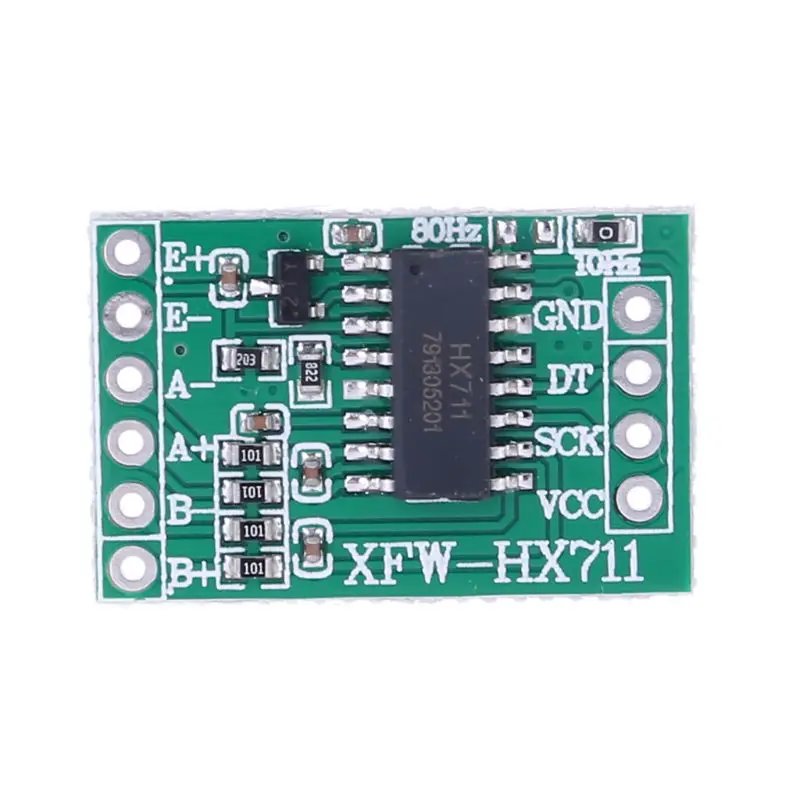

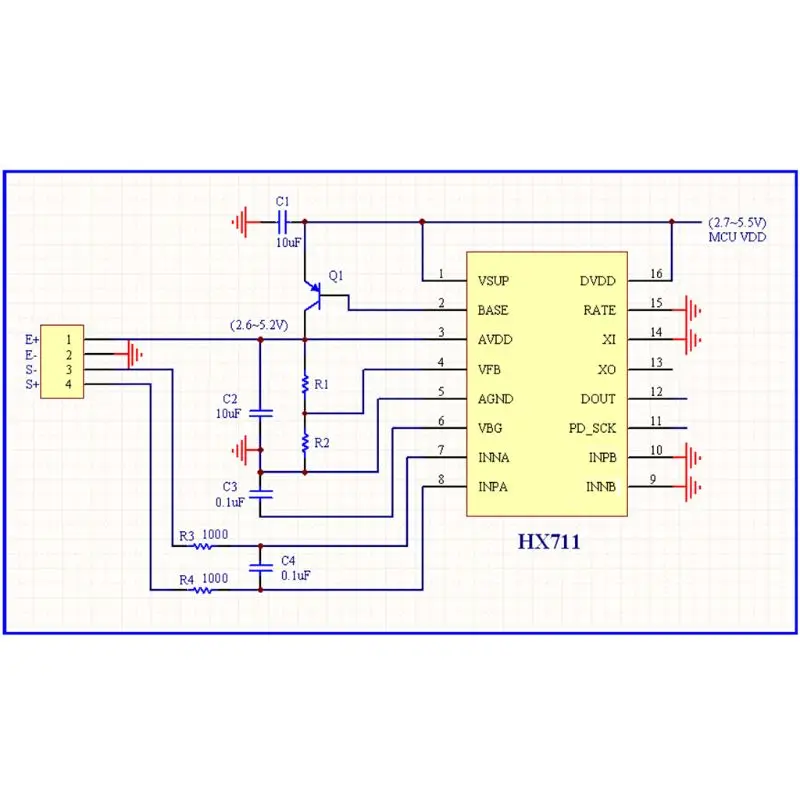

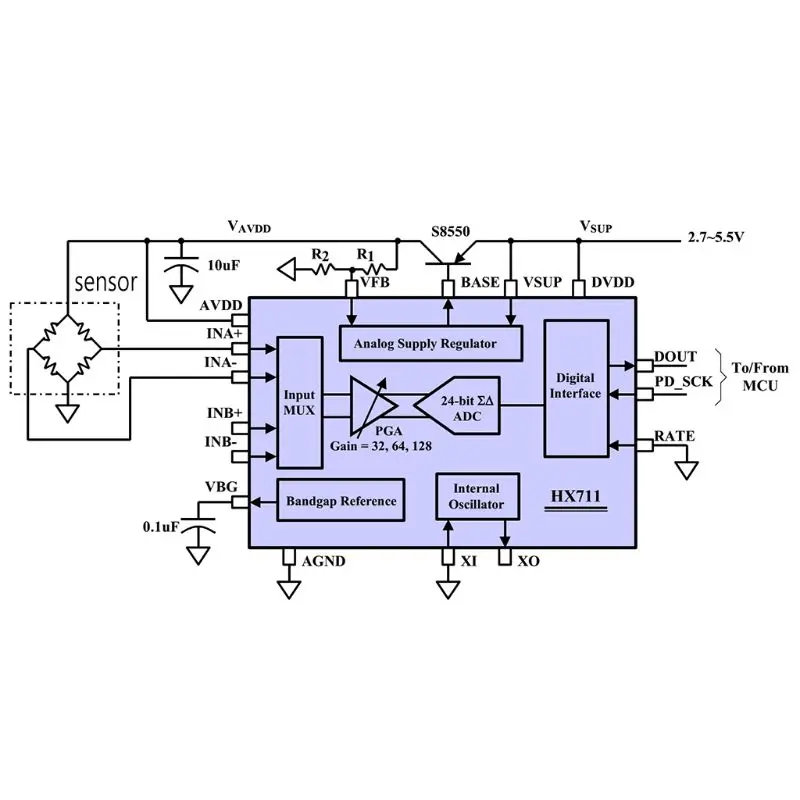

Модуль использует 24 высокоточных A / D преобразователя hx711, предназначен для высокоточных электронных шкал и дизайна, с двумя аналоговыми входными каналами, внутренний программируемый усилитель усиления интегрированный мультипликатор 128.
Входная схема может быть настроена для обеспечения моста электрического моста напряжения (например, давления, веса) модель датчика является идеальным высокой точности, низкая стоимость выборки передний конец модуля

Технические параметры
Диапазон: 1 кг/5 кг/10 кг/20 кг
Выход Чувствительность: 1,0 ± 0.1 мВ/V
Zero ток на выходе: ± 0.1 мВ/V
Нелинейная: 0.05% f. S
ЛАГ: 0.05% Ф. С.
Повторяемость: 0.05% Ф. С.
Ползучий: 0.05% Ф. С/3 мин
Выходное сопротивление: 1000 ± 5% Ом
Дрейф нулевой температуры: 0.05% °F/10 °C
Дрейф чувствительности температуры: 0.05% F/10 °C

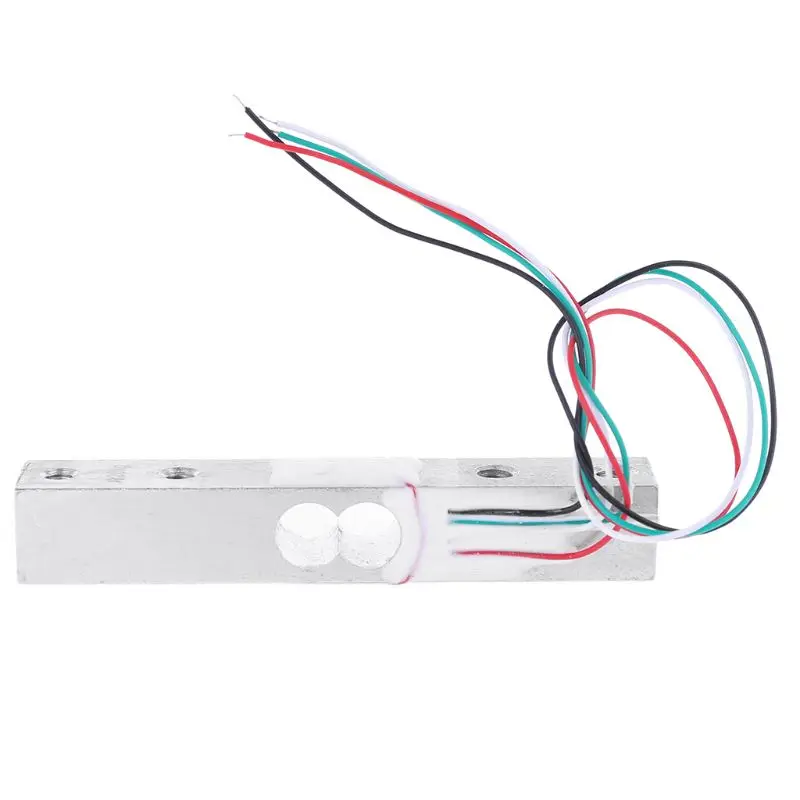

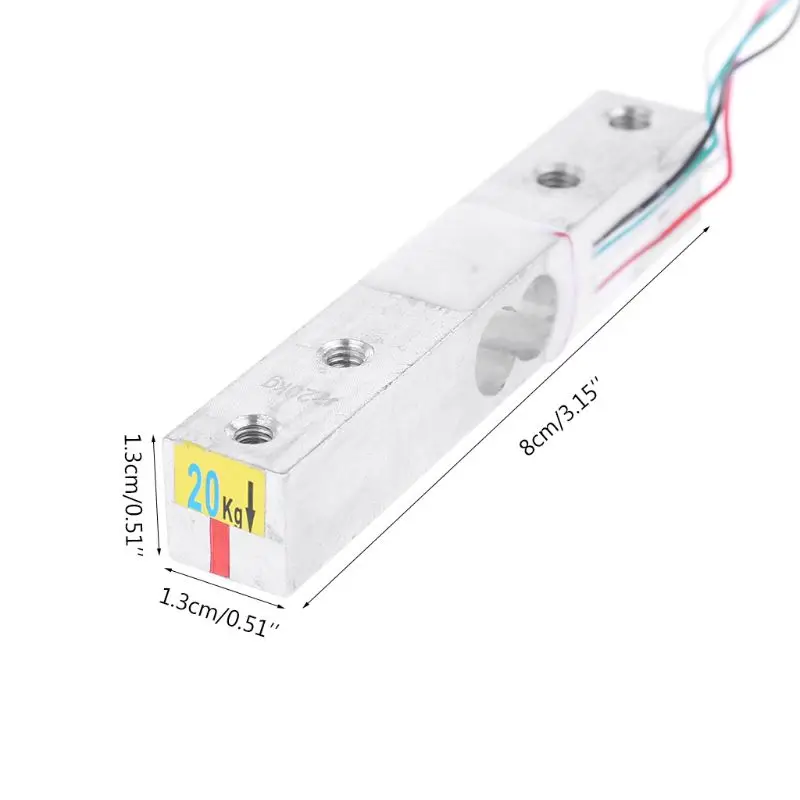

Размер ячейки нагрузки: 81*13,5*13,5 мм/3,18*0,53 * 0.53in

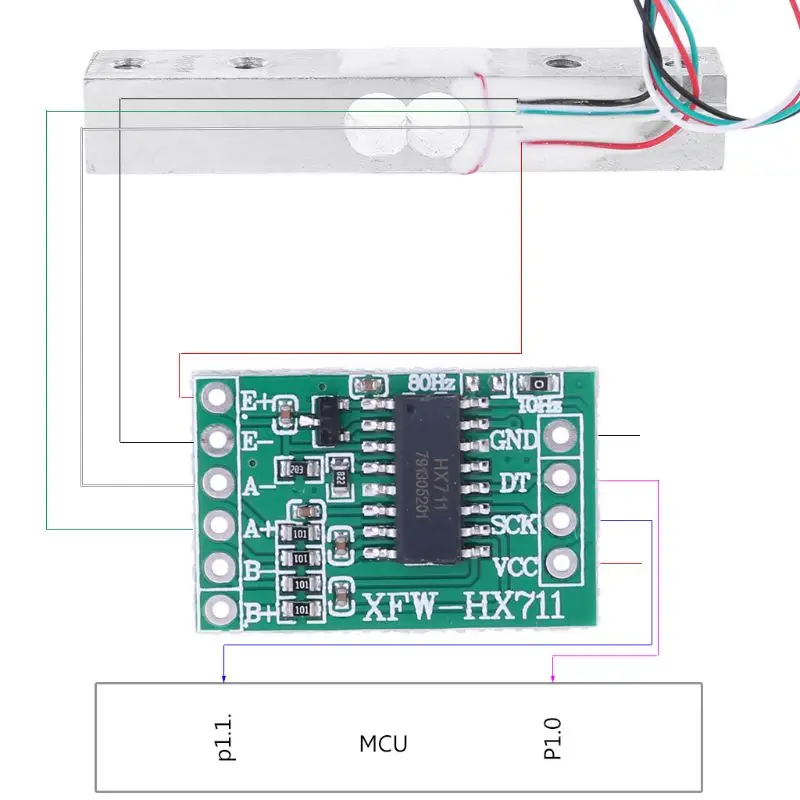

Свинцовый кабель
Мотивация положительная: красный
Стимулирующий негатив: зеленый
Сигнал положительный: черный
Отрицательный сигнал: белый

Примечание:
Возможны незначительные отклонения на 1-3 мм вследствие измерений вручную. Спасибо!
Один конец датчика фиксируется винтовым отверстием, другой конец находится в плавающем состоянии, а Гравитация применяется в направлении, указанном этикеткой.
Особое внимание следует обратить, чтобы не нажимать непосредственно на белую резиновую деталь, чтобы избежать повреждения датчика.

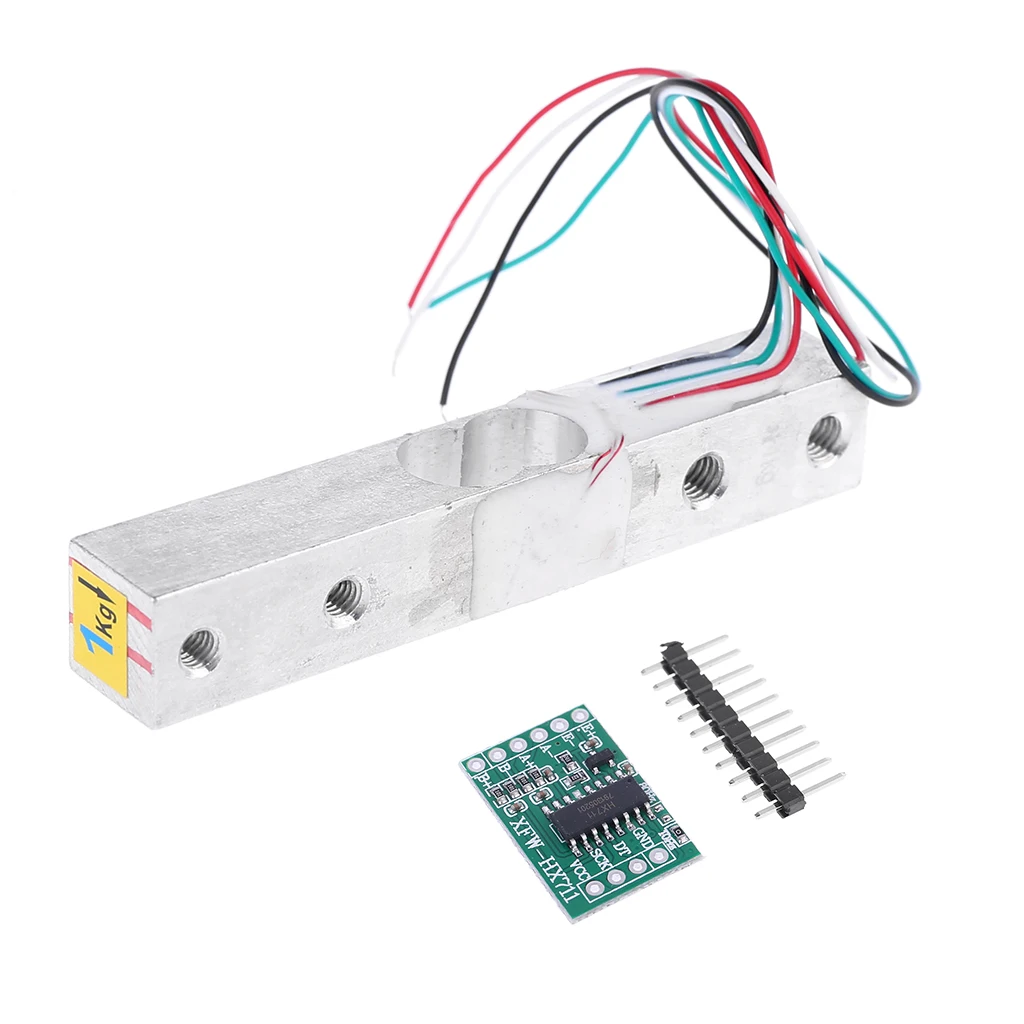

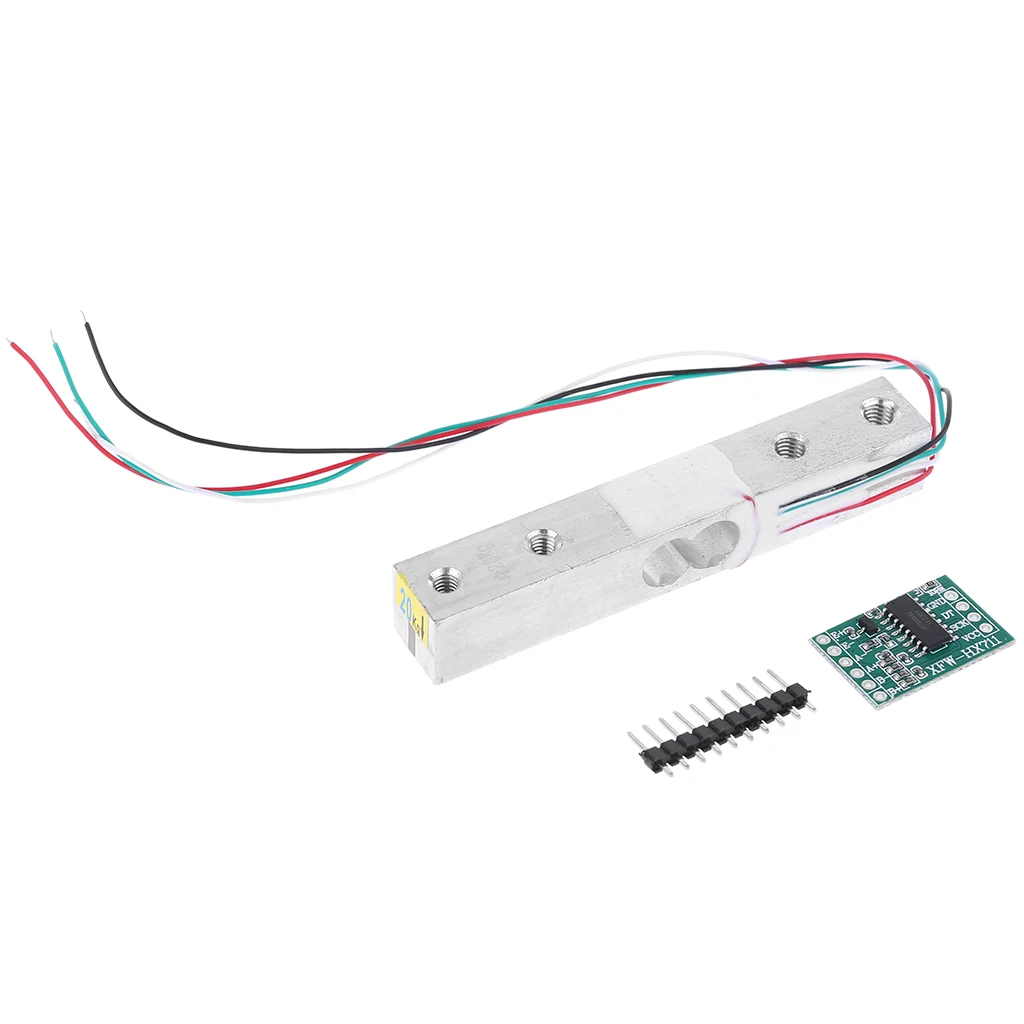

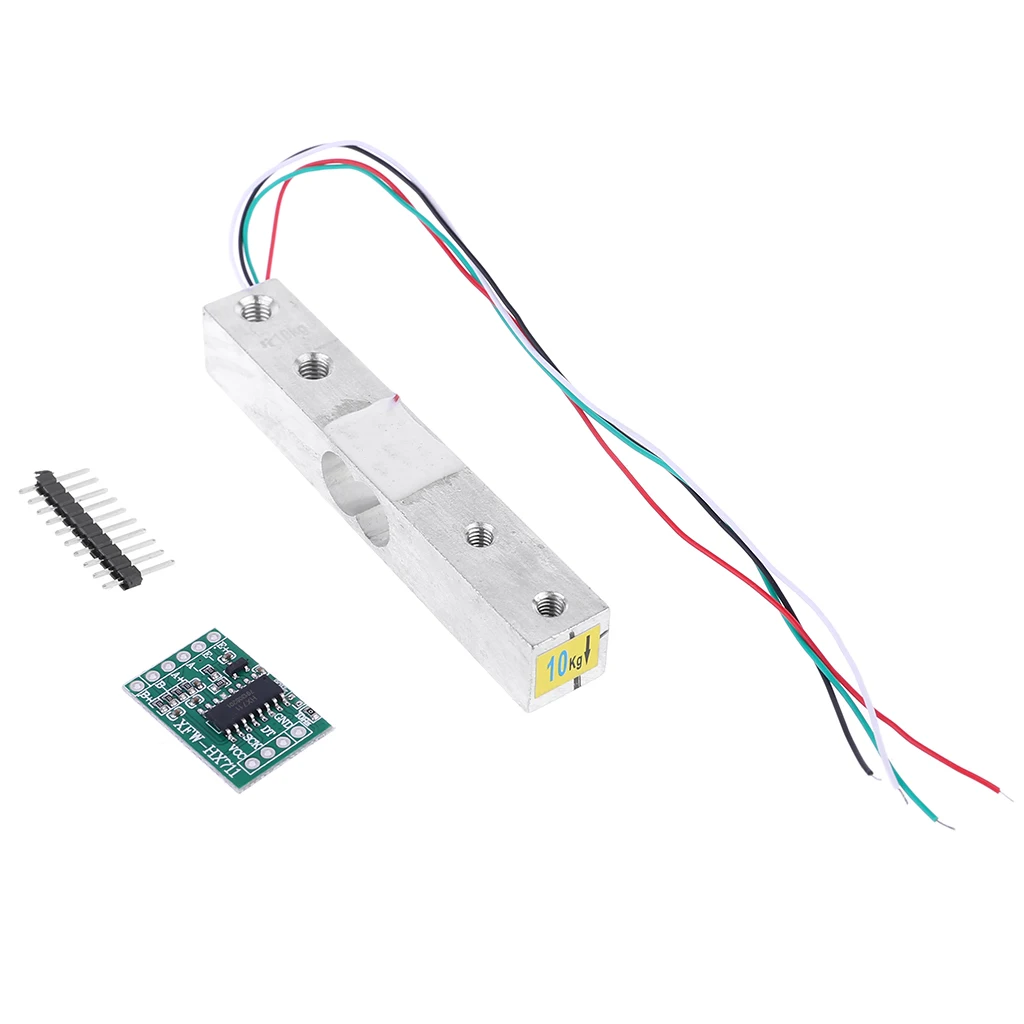

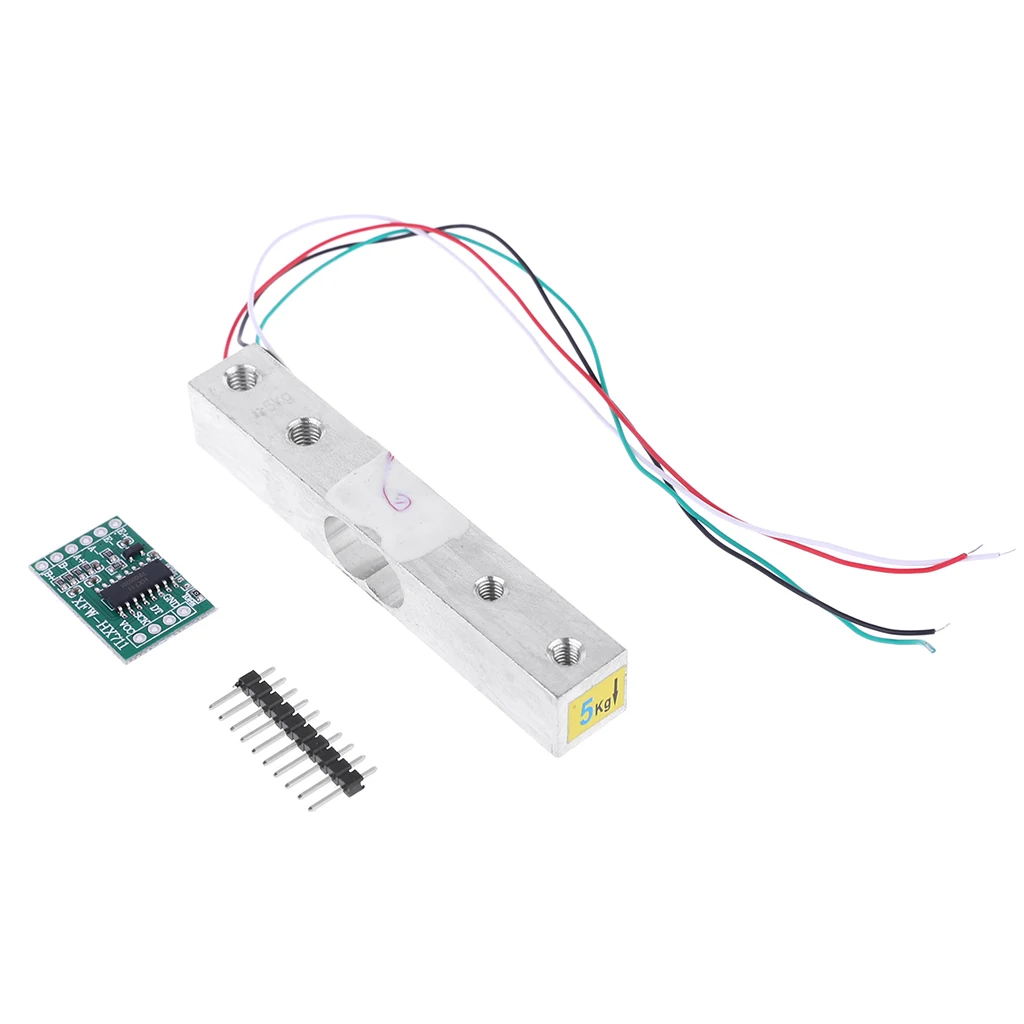

Посылка включает в себя:
1 * датчик веса ячейки нагрузки

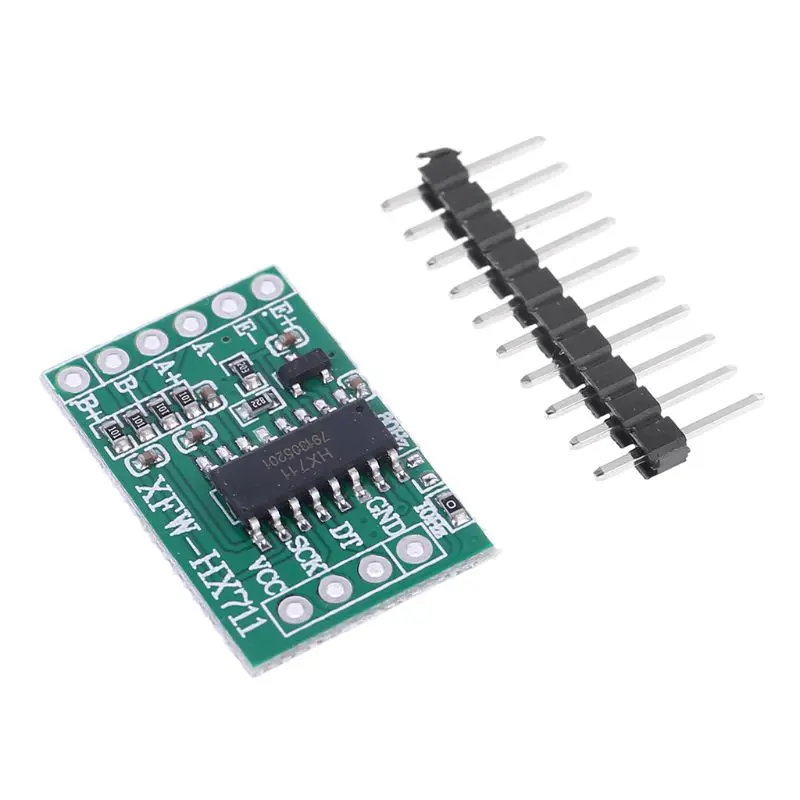

1 * Модуль HX711
