Waveshare STM32 STM32H743IIT6 MCU основная плата полный расширитель IO интерфейс

Описание продукта:

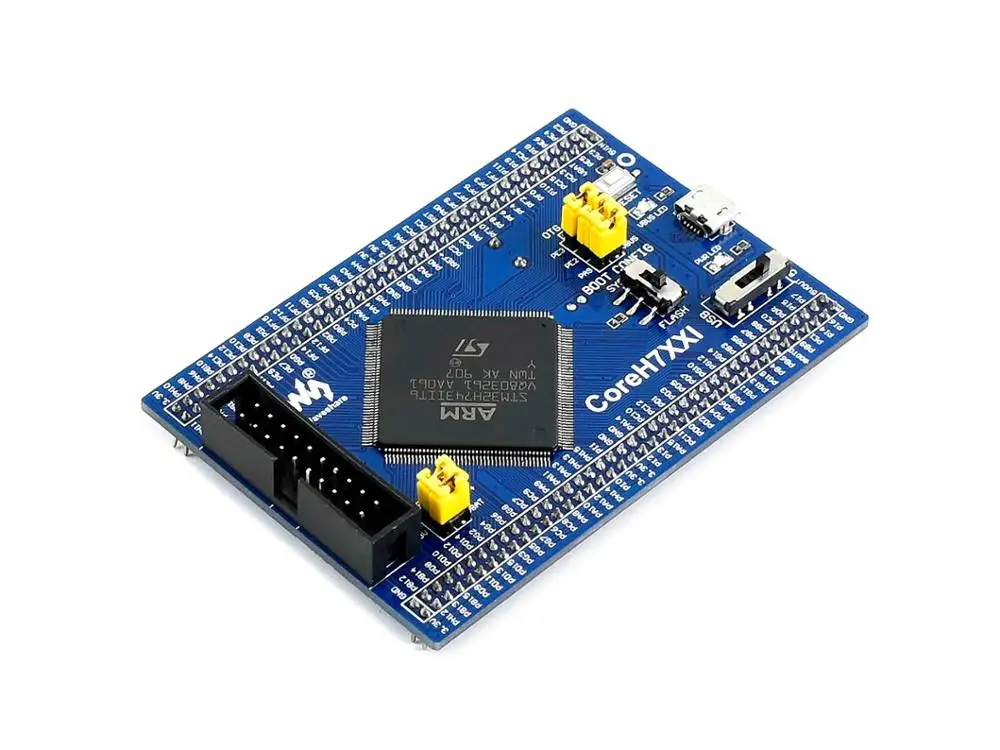

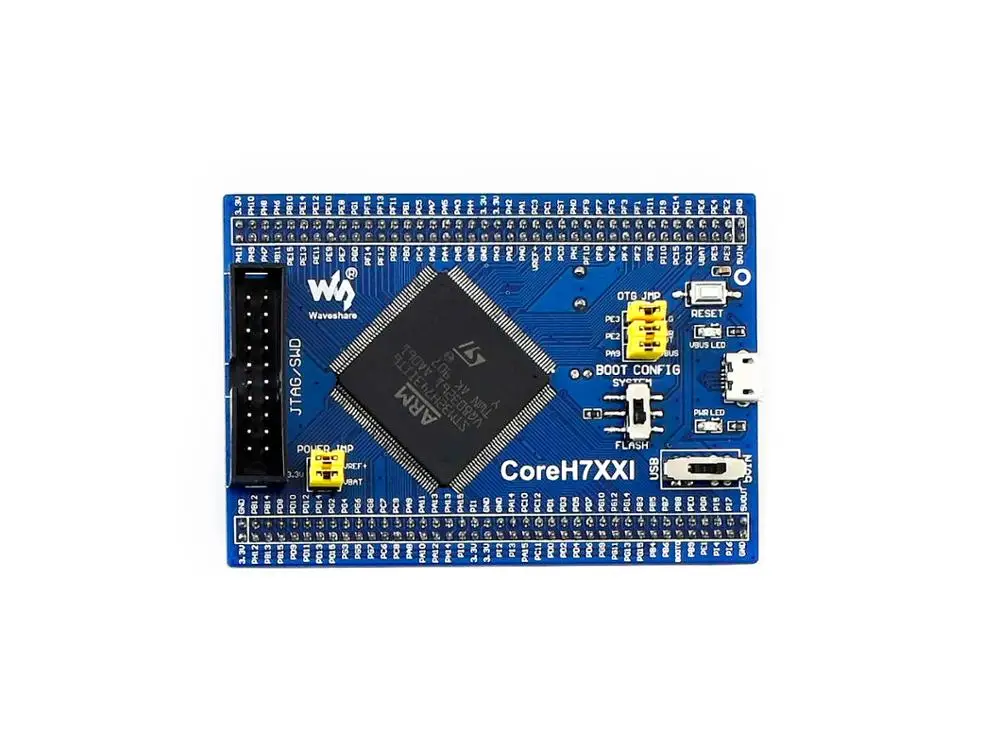

STM32 STM32H743IIT6 MCU основная плата, полный расширитель IO, интерфейс JTAG/SWD

Обзор

CoreH743I-основная плата STM32 MCU, предназначенная дляSTM32H743IIT6, Поддерживает расширение. Идеально подходит для запуска разработки приложений с семьёй STM32H.

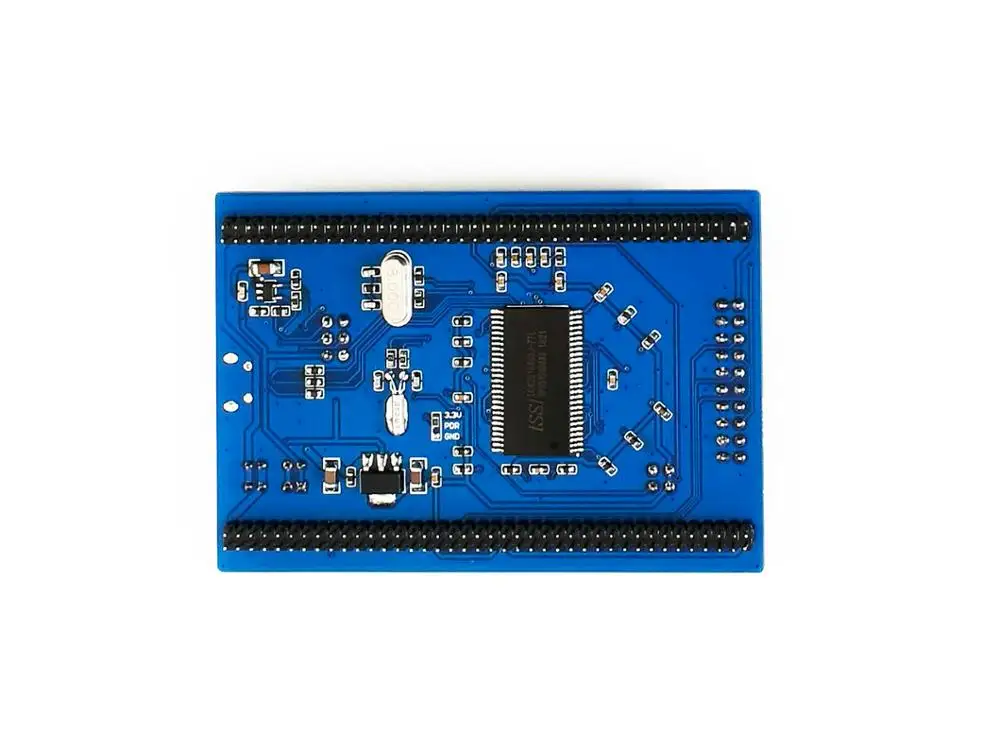

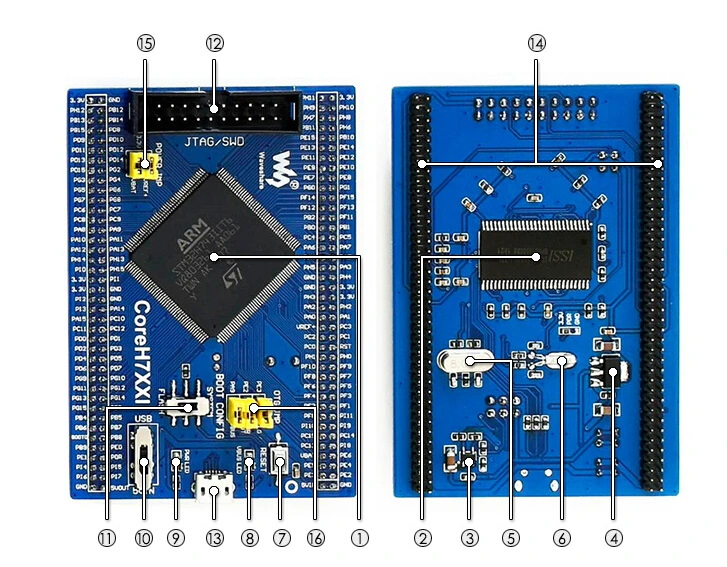

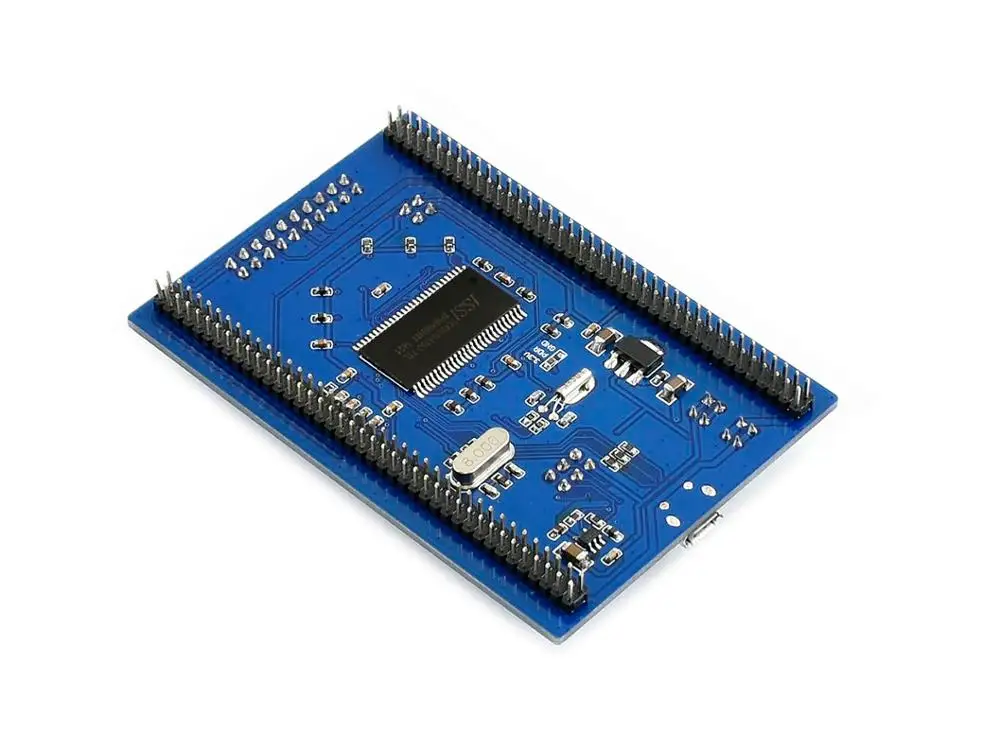

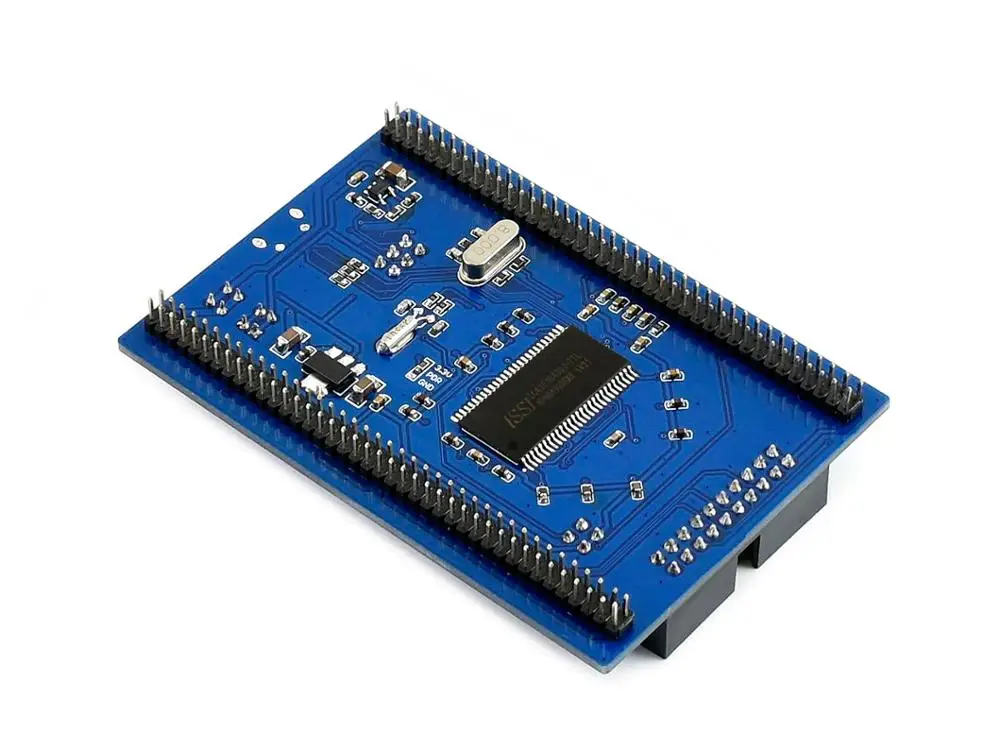

Минимальная готовая к запуску система, интегрирует цепь часов, управление питанием USB, разъем USB и т. Д. Встроенный 64 М бит SDRAM Все порты ввода/вывода доступны на штыревых заголовках JTAG/SWD Программирование/интерфейс отладки 2,0 ммШаг заголовка, допускается включение-в вашу программная плата Что на CoreH743I

STM32H743IIT6:Высокая производительность STM32 MCU, который отличается: Ядро:Cortex-M7 32-разрядный процессор RISC + двойную точность фпю + хром-арт графический ускоритель Особенности:Инструкции по одноциклу DSP Рабочая частота:400 МГц, 856 DMIPS/2,14 DMIPS/МГц Операционной Напряжение:1,62-3,6 В Посылка:LQFP176 Память:2 Мб флэш-памяти, 1 Мб оперативной памяти (864кб пользователя + 192кб TCM + 4 КБ резервного копирования) MCU интерфейсы связи: 6 x SPI, 4 x USART, 4 x UART, 1 x LPUART, 3 x I2S 4 x I2C, 2 x FDCAN, 1 x QUAD-SPI, 1 x DCMI, 4 x SAI 1 x FMC, 2 x SDMMC, 17 x TIM, 5 x LPTIM 1 x LTDC, 1 x SPDIFRX, 1 x HDMI-CEC, 1 x SWPMI USB 2,0-1 шт. OTG FS USB 2,0-1 шт. OTG HS (поддерживает внешний HS PHY через ULPI) 1x10/100 Ethernet MAC Конвертеры AD & DA:3 x AD (16 бит); 2 x DA (12 бит) Отладки/программирования:Поддержка JTAG/SWD интерфейсов, поддержка IAP IC42S16400J/IS42S16400J:SDRAM 1 Мег бит x 16 бит x 4 банки (64-бит) STMPS2151STR:SMS, телефонный звонок, электронная почта, на борту USB power устройство управления AMS1117-3.3:3,3 V регулятор напряжения 8 м с украшением в виде кристаллов 32,768 K с украшением в виде кристаллов,Для внутреннего RTC с калибровкой Кнопка сброса VBUS светодиодный:USB порт индикатор PWR светодиодный:Мощность индикатор Мощность переключения питания,Питание от подключения 5 В или USB Выбор режима загрузки,Для настройки BOOT0 pin-код Интерфейс JTAG/SWD:Для отладки/программирования Разъем USB,Поддерживает устройство и/или хост MCU булавки расширитель,VCC, GND и все контакты ввода/вывода доступны на дополнительные разъемы для дальнейшего расширения Перемычка питания VBAT: короткий перемычка для использования системы питания, откройте его для подключения внешнего питания, например аккумулятора VREF: Короткий Джемпер для подключения VREF + к VCC, откройте его для подключения VREF + к другим персонализированные булавки через перемычку OTG джемпер Короткий Джемпер при использовании USB OTG/HOST Откройте перемычку для отключения от соответствующего порта ввода/вывода

Примечание: CoreH743I предоставляет интерфейс JTAG/SWD для отладки, но не интегрирует любую функцию отладки, требуется дебюгер.

JTAG

На рисунке 1 и 2 показаны разъемы JTAG/SWD интерфейса

  Развития ресурсы Схема Код демонстрационной версии (примеры в C, FreeRTOS, мкс/OS-III) Программное обеспечение для разработки STM32 (KEIL, STM32CubeMX и т. Д.) STM32 datasheets STM32 разработка документов

Вики:Www.waveshare.com/wiki/CoreH743I

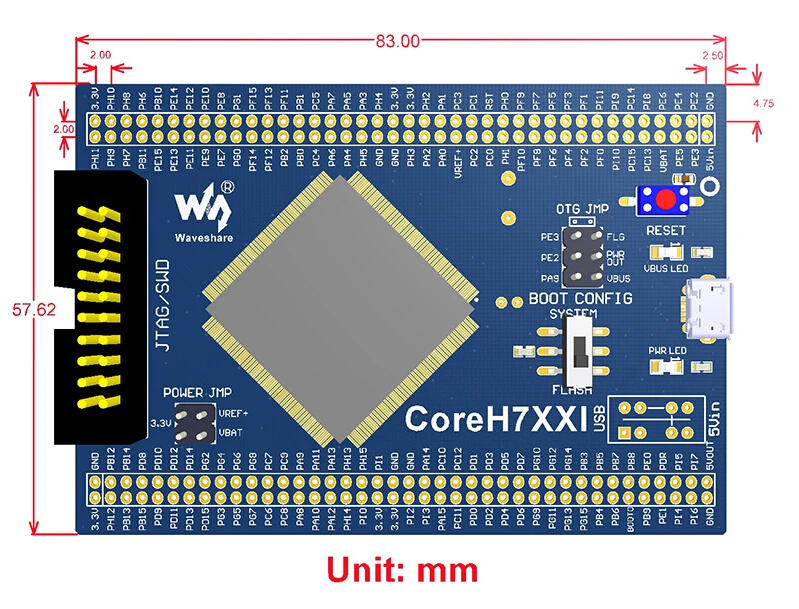

Размеры

Посылка содержание

Вес:0,075 кг

CoreH743I x 1 Разъем USB типа A для кабеля micro B x 1
