Цифровой интерфейс GUSTARD U16 ES8620, поддержка pcm32 бит/768K DSD512 DOP и DSD

Строгий дизайн, разумная структура, аккуратное мастерство, прочные материалы.

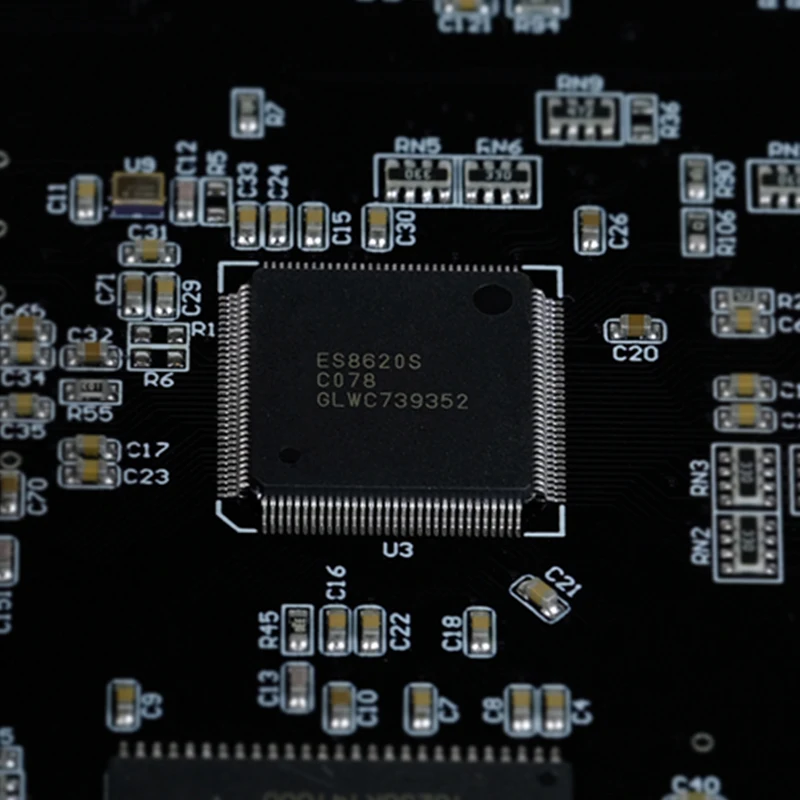

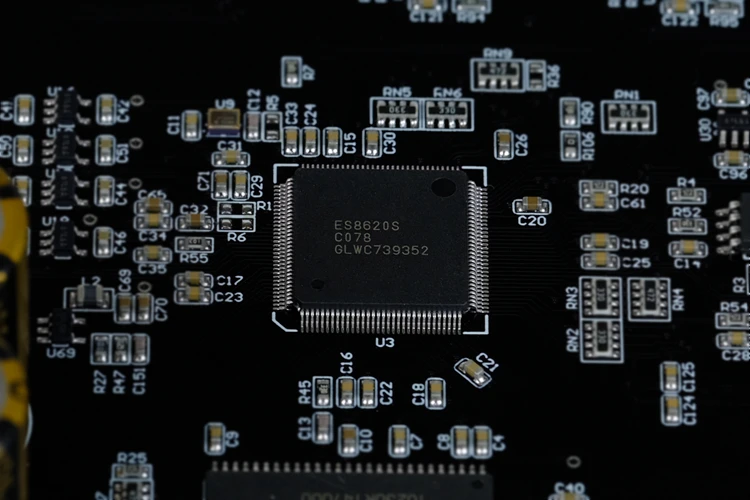

На основе последней usb-аудио интерфейс решение ES8620 от ESS,

Поддерживает до 32 бит/768 кГц и DSD512, а также поддерживает DoP и Native DSD.

Дизайн чипа USB для аудио интерфейса ESS-это полностью оптимизированная конструкция для высококачественной обработки цифровых аудиосигналов. Это не чип общего назначения с кодом цифрового аудио интерфейса USB, поэтому он является мгновенным с точки зрения улучшения качества звука;

SDRAM 128 МБ используется как буфер системы и цифровая обработка звука FIFO.

Большая часть места используется для внутреннего планирования USB аудио интерфейса IC, И резервное пространство в максимально сжатом виде, чтобы убедиться, что другие бизнес-Логические операции, кроме функции USB аудио интерфейса в основной IC, не мешают потоку цифровой обработки звука.

Чтобы обеспечить оптимальную производительность цифрового аудио, фактическая емкость FIFO для цифровой обработки звука была сведена к минимуму, чтобы обеспечить низкую задержку цифрового домена и производительность цифрового выхода;

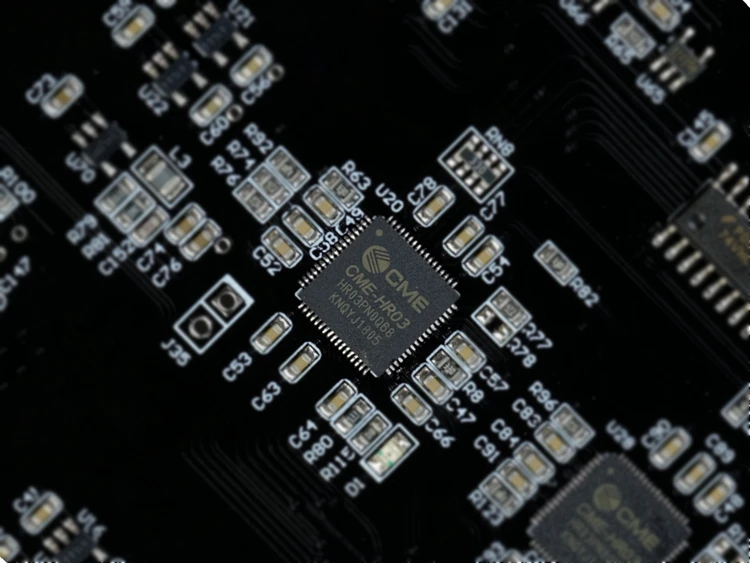

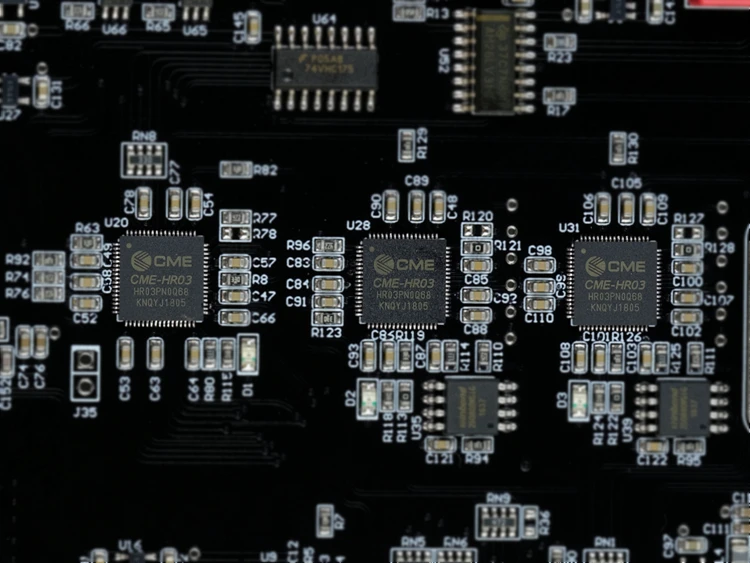

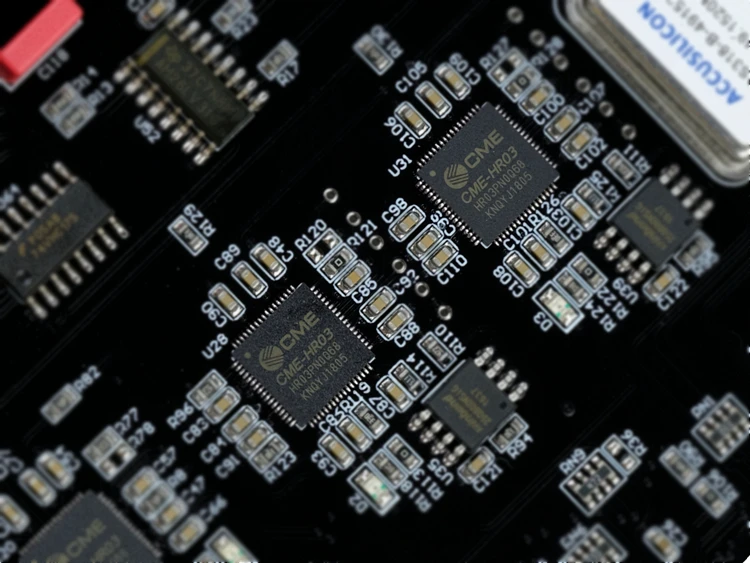

Для того, чтобы обеспечить Высочайшего качества цифровые аудиосигналы и самые лучшие часы дрожания производительность, u16 использует до трех FPGAs для подключения USB аудио интерфейс управления часами и звуковые часы Частотные синтезаторы в внешней 10 м цепи часов.

Эта часть замыкания работает самостоятельно, для того, чтобы не мешать друг другу внутренней проводки ПЛИС;

В основной канал из usb-аудио интерфейс, ПЛИС используется для того, чтобы осуществить usb-аудио ИНТЕРФЕЙС IC Бег в рабочий режим.То есть, аудиоинтерфейс USB IC принимает звуковые часы, сигнал, генерируемый управлением часами FPGA, и выводит только цифровой сигнал передачи аудио, тем самым минимизируя помехи цифрового сигнала, вводимый в процессе передачи USB;

U16 имеет внешний вход часов 10 м *, и пользователь может выбрать для доступа к внешнему высококачественному справочному источнику часов 10 м для дальнейшего улучшения качества звука.

* В целях безопасности U16 не автоматически переключает источник часов после доступа к внешним часам 10 м. Необходимо вручную выбрать внутренние и внешние источники часов.

Звуковые часы с контуром синтеза на внешнем 10 м часе использует два FPGAs, соответствующие аудио основной частоте часов, синтезирующий частоты 44,1 кГц и 48 кГц.

Эта конструкция, с одной стороны, позволяет избежать Перекрестия внутренней проводки FPGA; С другой стороны, она также использует соответствующие источники в чипе FPGA максимально эффективно.

Точность частоты и джиттер производительностью конечного синтезированного аудио сигнала основных часов этой цепи достигает лимитного уровня производительности текущего дизайна;

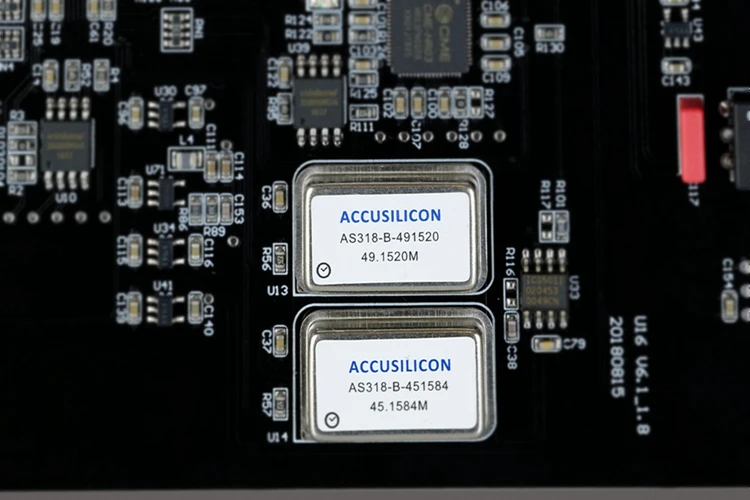

Локальный источник звуковые часы использует пару часов на бедрах. Данное устройство использует два accusilicon AS318-B Ультра низкий шум участка кристаллы в зависимости от звуковые часы источник и амплитудно-модулируемый сигнал дрожания составляет всего 88 фемтосекунд (10 Гц-1 МГц).

В дополнение к стандартным цифровым аудиовыходом, U16 также имеет гибкий выход BNC, чей выходной сигнал может быть свободно выбран между часами слов или S/PDIF.

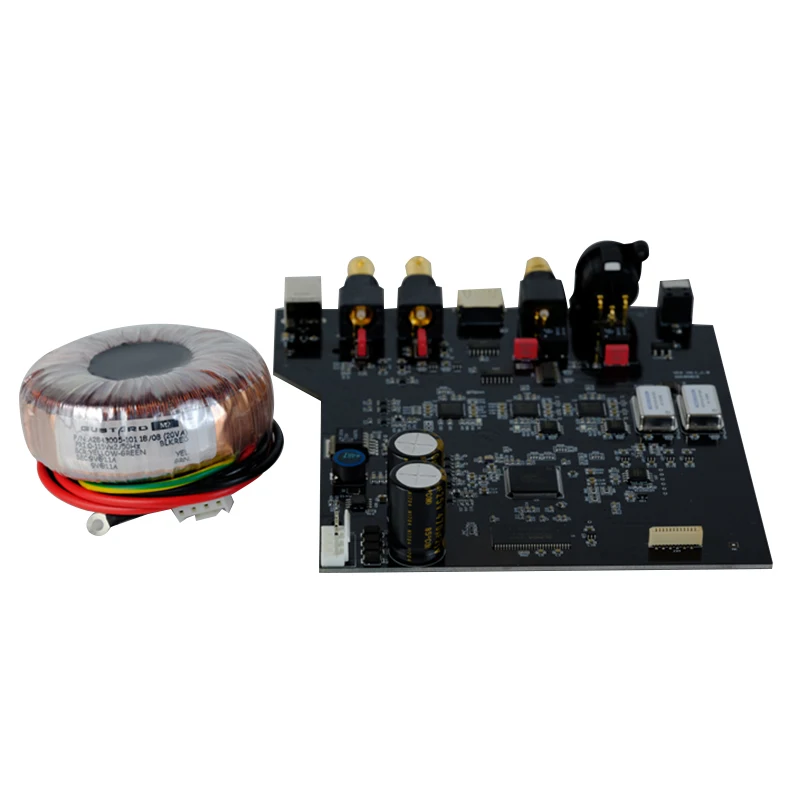

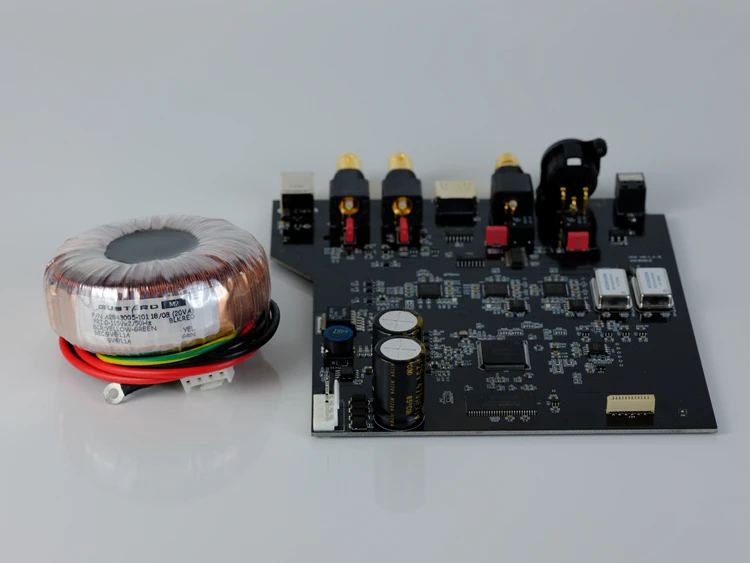

Встроенный линейный Регулируемый источник питания U16 использует toroidal-трансформатор, работающий от аудио-сигнала.

Технические характеристики изделия

Цифровой вход:

USB порт:USB Type-B женский порт, поддержка USB2.0

10 м вход BNC:Входное сопротивление 50 Ом, 0 дБм-16 дБм

Электронные сигареты с цифровым выходом:

RCA коаксиальный S/PDIF порт:Выходное сопротивление 75 Ом, выходной уровень 500mVpp при нагрузке 75 Ом

24bit 44,1 k-384k/DOP64-128

XLR AES3 порт:Выходное сопротивление 110 Ом, выходной уровень 2.1Vpp при нагрузке 110 Ом

24bit 44,1 k-384k/DOP64-128

Оптический порт TOSLINK:24bit 44,1 k-192k /DOP64

Многофункциональная BNC Порт:

Выходное сопротивление 75 Ом, S/PDIF выходной уровень:750mVpp при нагрузке 75 Ом

S/PDIF поддерживает Технические характеристики (когда выбран выход S/P):24bit 44,1 k-384k/DOP64-128

Уровень выхода часов:3.3Vpp MAX @ noload

Выходная частота часов (когда выбран WCK OUT):PCM: 44,1 k-768k.

DSD: 2,82 M-22,57 M

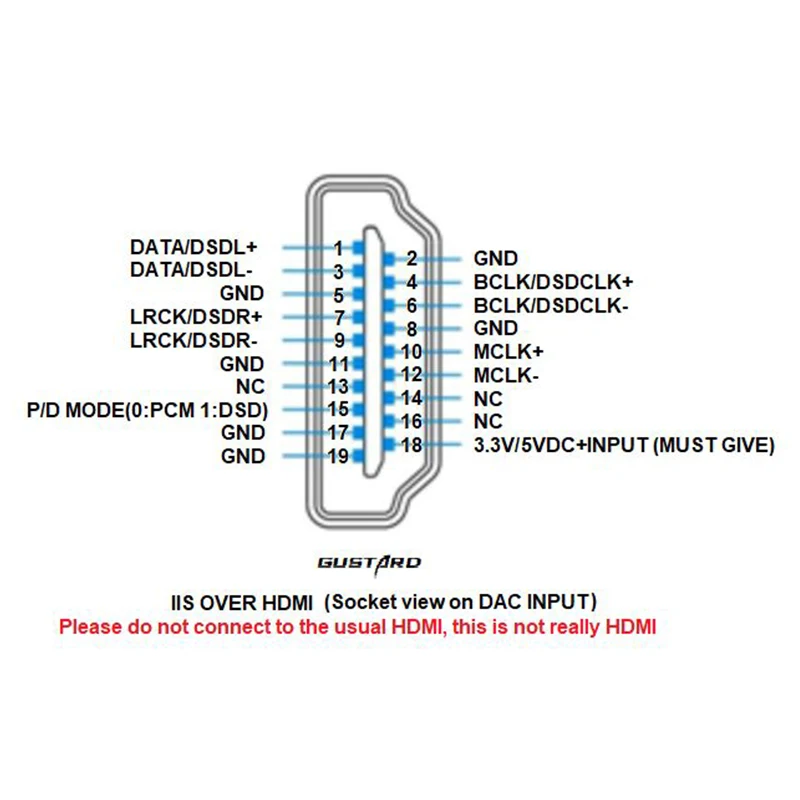

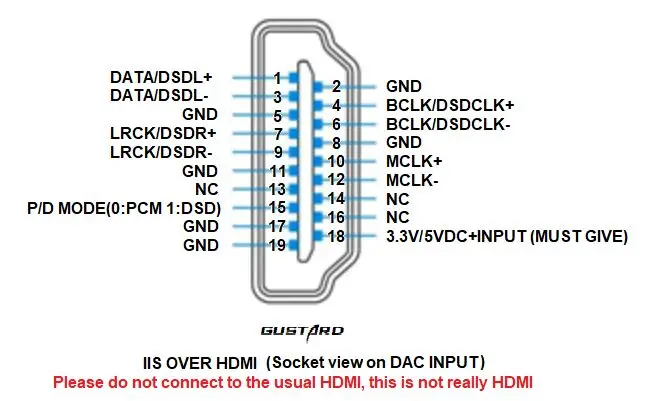

Интерфейс IIS over HDMI (нестандартный интерфейс HDMI):

Дифференциал I2S с выходным уровнем LVDS,

PCM: 32 бит, 44,1 k-768k, DSD: 2,82 M-22,57 M (DSD64-DSD512)

Другое Технические характеристики:

Драйвер Windows поддерживает Windows 7 (SP1 и более новый); Windows 8; Windows 10

Дополнительные драйверы для Mac OS и Linux не требуется

Цельноалюминиевая рама с пескоструйной поверхностью, доступна в серебристом (белом) и черном цветах.

Источник питания переменного тока:AC 115V/230V 50/60Hz

Мощность Потребляемая мощность:<15 Вт

Размеры:Ширина 220 мм * высота 50 мм * Глубина 170 мм (без торчащих деталей)

Размер в упаковке:Длина 185 мм * ширина 170 мм * высота 85 мм

Вес упаковки:2,5 кг
