Новое поступление M5Stack! StickV K210 AI Camera 64 битная фотовспышка с чипом 16M ST7789 IPS

Описание продукта:

Примечание: M5StickV не поддерживает функцию микрофона, которая будет добавлена в предстоящей версии Wifi M5StickV +.

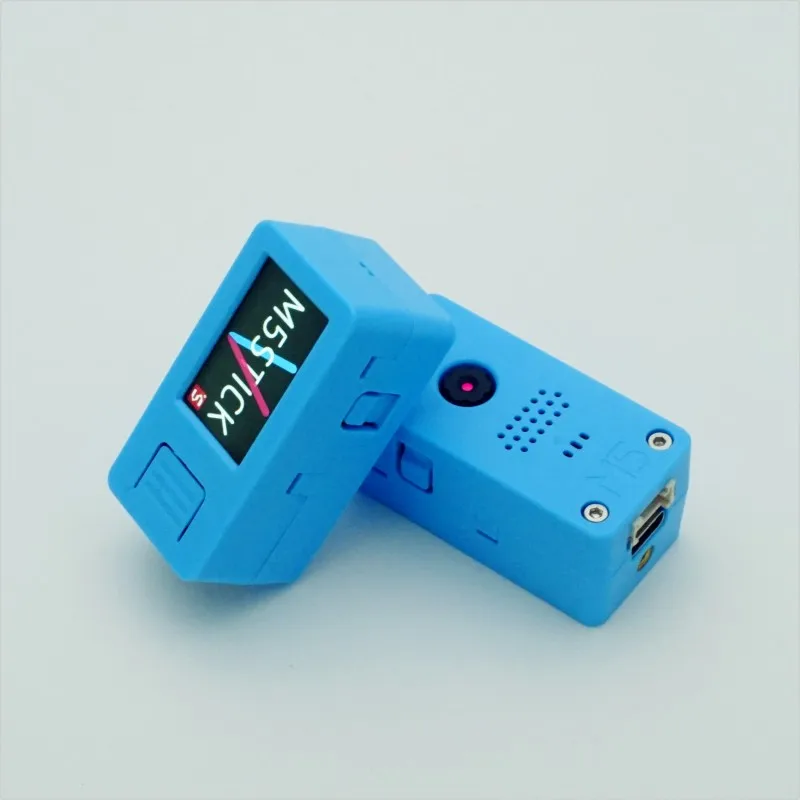

M5Stick-V RISC-V AI Камера

Общее описание

M5Stack недавно запустил новую камеру AIOT(AI + IOT), работающую от Kendryte K210-edge computing system-on-chip(SoC) С двухъядерным 64-битным RISC-V CPU и современным нейронным сетевым процессором.

M5stick-V AI Camera имеет свою интеграцию с возможностями машинного видения, показывая необрабатываемую приемлемость для AI Visioning с высокой энергоэффективностью и низкой стоимостью. Мы сотрудничаем с Sipeed, обеспечивая среду MicroPython, что упрощает Программирование onM5stick-V.

Модуль поставляется с датчиком OmniVision OV7740, с использованием технологии OmniPixel®3-HS, обеспечивая лучший в своем классе низкий светильник, что делает его идеальным для машинного зрения. В дополнение к OV7740 датчик, M5stick-V имеет более Аппаратные ресурсы, такие как динамик со встроенным I2S класса D DAC, IPS экран, 6-axis IMU, аккумулятор Li-po 200 мАч и многое другое.

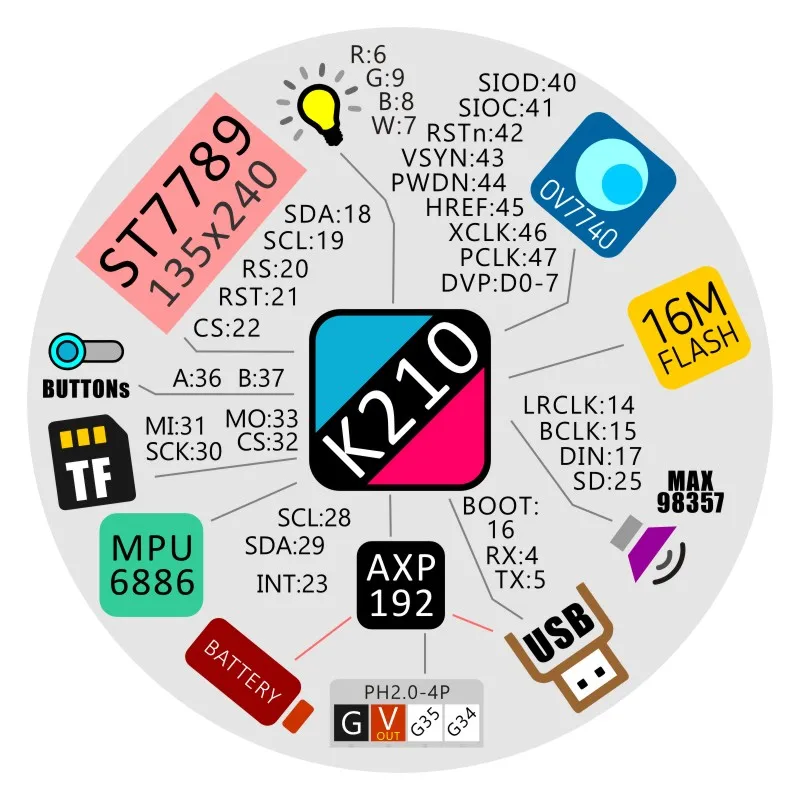

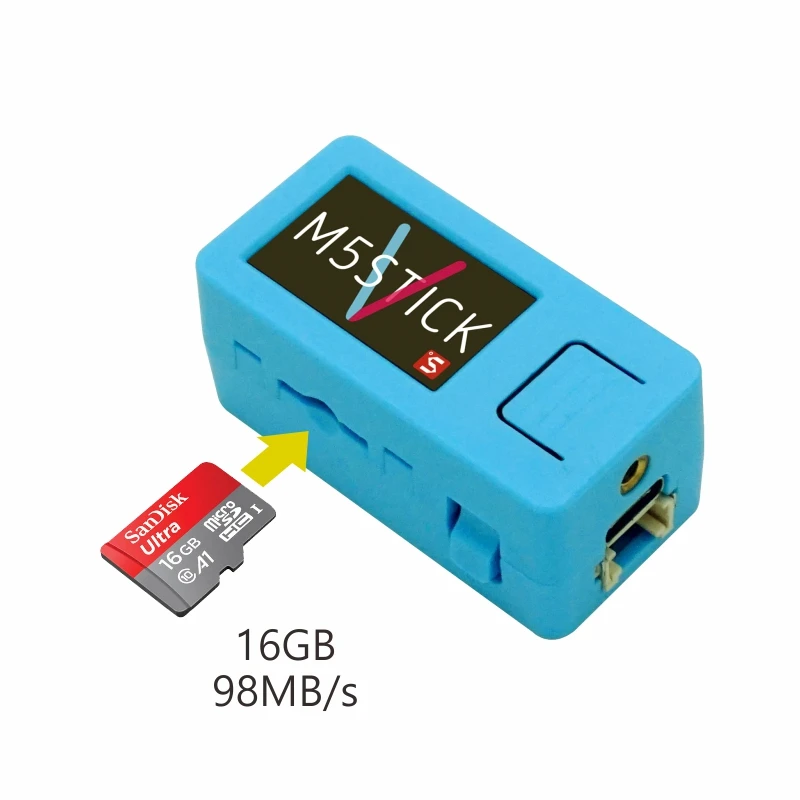

Особенности: Двухъядерный 64-разрядный RISC-V RV64IMAFDC (RV64GC) Процессор/400 МГц (обычная) Двойная независимая Двойная точность FPU 8MiB 64-битная ширина на чипе SRAM Нейронный сетевой процессор (KPU) /0,8 Топы Полевой программируемый массив IO (FPIOA) Двойное оборудование 512-point 16bit Complex FFT SPI, I2C, UART, I2S, RTC, PWM, поддержка таймера AES, SHA256 ускоритель Контроллер прямого доступа к памяти (DMAC) Micropython Поддержка Прошивка Поддержка шифрования Встроенные аппаратные ресурсы: Вспышка: 16 м. На тонкопленочных транзисторах на тонкоплёночных транзисторах: ST7789. 135*240 IPS 1,14 SPI Камера: OV7740 Комплект: MAX98357 PMIC: AXP192 Кнопка: спереди и сбоку. Аккумулятор: 200 мАч. Светильник индикатора: RGBW. Внешнее хранилище: TF карта/Micro S Гироскоп: MPU6886. Интерфейс: CONNEXT.

Функциональное описание 1,1 kendryte K210

Kendryte K210-это системный чип (SoC), который интегрирует зрение машины. С помощью TSMC сверхнизкий уровень мощности 28-nm передовыми технологиями с dualcore 64-разрядные процессоры мощность эффективность, стабильность и надежность. SoC стремится к разработке «нулевого порога» и быть развернутым в продуктах пользователя в кратчайшие сроки, предоставляя продукт искусственного интеллекта


Машина Visio Лучшая скорость и точность обработки с низким энергопотреблением KPU высокая производительность Convolutional Neural Network (CNN) аппаратный ускоритель Расширенный процесс TSMC 28 нм, диапазон температур-40 °C до 125 °C Прошивка Поддержка шифрования Уникальный программируемый массив IO увеличивает гибкость дизайна Низкое напряжение, снижение энергопотребления по сравнению с другими системами с той же мощностью обработки 3,3 V/1,8 V двойное напряжение ввода-вывода поддержка устраняет необходимость уровня Манетки 1.1.1 Процессор

Чип содержит высокопроизводительный, низкая мощность RISC-V ISA на основе двухъядерный 64-разрядный Процессор со следующими характеристиками:

Количество ядер: двухъядерный процессор Бит Ширина: 64-Bit Процессор 400 МГц Частота: 400 МГц ISA расширения: imafdc СПП: двойную точность Платформа прерывания: plic Местные прерывания: Клинт I-Cache: 32KiB x 2 D-кэш: 32KiB x 2 On-Chip SRAM: 8MiB 1,2 OV7740 Поддержка форматов вывода: RAW RGB и YUV Поддержка размеров изображения: VGA, QVGA, CIF и любого размера меньше Поддержка подавления черного солнца Поддержка внутренней и внешней синхронизации кадров Стандартный SCCB последовательный интерфейс Цифровой видео порт (DVP) Параллельный выходной интерфейс Встроенная однократная программируемая память (OTP) Кольцевая петля блокировки на чипе (PLL) Встроенный 1,5 V регулятор для core Усовершенствованный контроль скорости кромки обеспечивает безфильтрующие выходы класса D 77дб PSR при 1 кГц Низкая восприимчивость RF отклоняет TDMA шум от GSM радио Расширенная Схема уменьшения кликов и поп 1.2.1 Спецификация Размер массива: 656x488 Источник питания:-ядро: 1.5VDC ± 5%-аналог: 3,3 V ± 5% - I/O: 1,7 ~ 3,47 V Диапазон температур:-работа: -30 ° C до 70 ° C-стабильное изображение: 0 ° C до 50 ° C Формат вывода: - 8-/10-bit raw RGB data - 8-bit YUV Размер линзы: 1/5" Входная частота часов: 6 ~ 27 МГц Максимальная скорость передачи изображения: VGA (640x480): 60 fps - QVGA (320x240): 120 fp Чувствительность: 6800 мВ/(люкс-сек) Максимальный интервал экспозиции: 502 x tROW Размер пикселя: 4,2 мкм x 4,2 мкм Область изображения: 2755,2 мкм x 2049,6 мкм Посылка/штамповка Размеры: - CSP3: 4185 мкм x 4345 мкм-COB: 4200 мкм x 4360 мкм 1,3 MAX98357 Single-поставить Управление (2,5 V до 5,5 V). 3,2 W Выход Мощность в 4Ω на 5V 2.4mA ток покоя 92% эффективности (RL = 8Ω, POUT = 1 Вт) 22,8 & micro;VRMS Выходной шум (AV = 15 дБ) Низкая 0.013% THD + N при 1 кГц Нет MCLK требуется Частота образцов от 8 кГц до 96 кГц Поддерживает выход влево, вправо или (влево/2 + вправо/2) Усовершенствованный контроль скорости кромки обеспечивает безфильтрующие выходы класса D 77дб PSR при 1 кГц Низкая восприимчивость RF отклоняет TDMA шум от GSM радио Расширенная Схема уменьшения кликов и поп 1,4 AXP192 Управление Напряжение: 2,9 V6,3 V (AMR:-0,3 V15В) Настраиваемая интеллектуальная система выбора мощности Ограничение тока и напряжения адаптивного входа USB или адаптера переменного тока Сопротивление внутреннего идеального диода ниже 100mΩ 1,5 MPU6886 1.5.1 гироскоп Особенности

Гироскоп MEMS с тройной осью в MPU-6886 включает в себя широкий спектр функций:

Цифровой выход X-, Y-и Z-axis Угловые датчики скорости (Гироскопы) с пользовательским программируемым Полноразмерным диапазоном ± 250 dps, ± 500 dps, ± 1000 dps и ± 2000 dps и интегрированный 16-битный АЦП Цифровой программируемый низкочастотный фильтр С низким энергопотреблением гироскоп операции Фабричный откалиброванный коэффициент чувствительности Размер линзы: 1/5" Самотестирование 1.5.2 акселерометр Особенности

Акселерометр MEMS с тройной осью в MPU-6886 включает в себя широкий спектр функций:

Акселерометр с цифровым выходом X-, Y-и Z-axis с программируемым Полноразмерным диапазоном ± 2g, ± 4g, ± 8 г и ± 16 г и интегрированные 16-битные ADCs Потребител-programmable прерывания Пробуждение в движении прерывание для низкой мощности работы процессора приложений Самотестирование

1,6. Другого оборудования

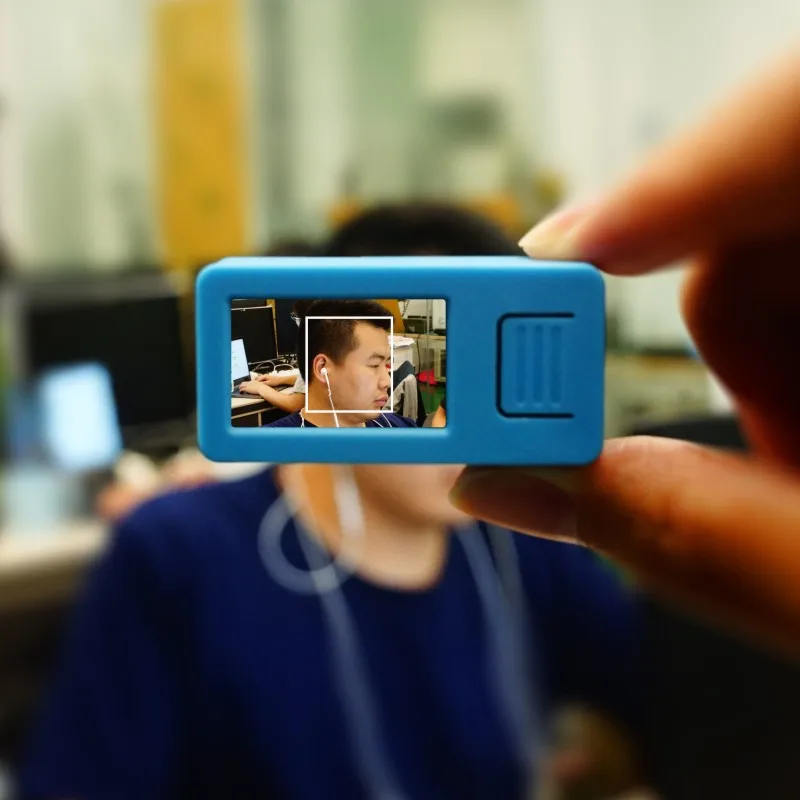

Вспышка: 16 м. На тонкопленочных транзисторах на тонкоплёночных транзисторах: ST7789. 135*240 IPS 1,14 SPI Кнопка: спереди и сбоку. Аккумулятор: 200 мАч. Светильник индикатора: RGBW. Внешнее хранилище: TF карта/Micro S Гироскоп: MPU6886. Интерфейс: подключение. Приложения/что M5Stick-V можете сделать? Распознавание лиц/обнаружения Распознавания объектов/классификации Получение размера и координат цели в режиме реального времени Получение типа обнаруженной цели в режиме реального времени Форма распознавание Видео/аудио запись/дисплей Игровой симулятор
