Характеристики

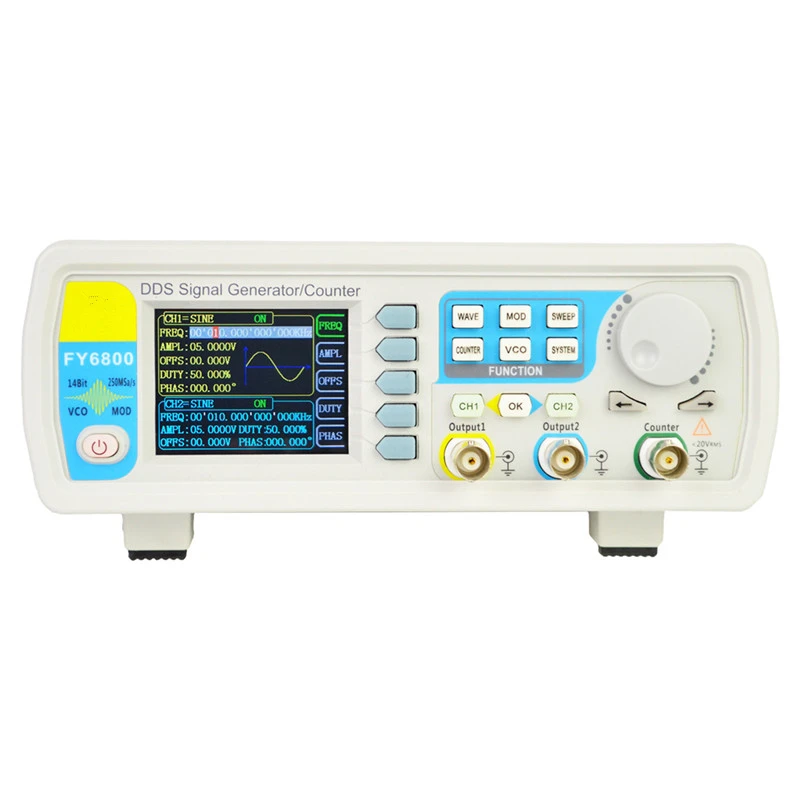

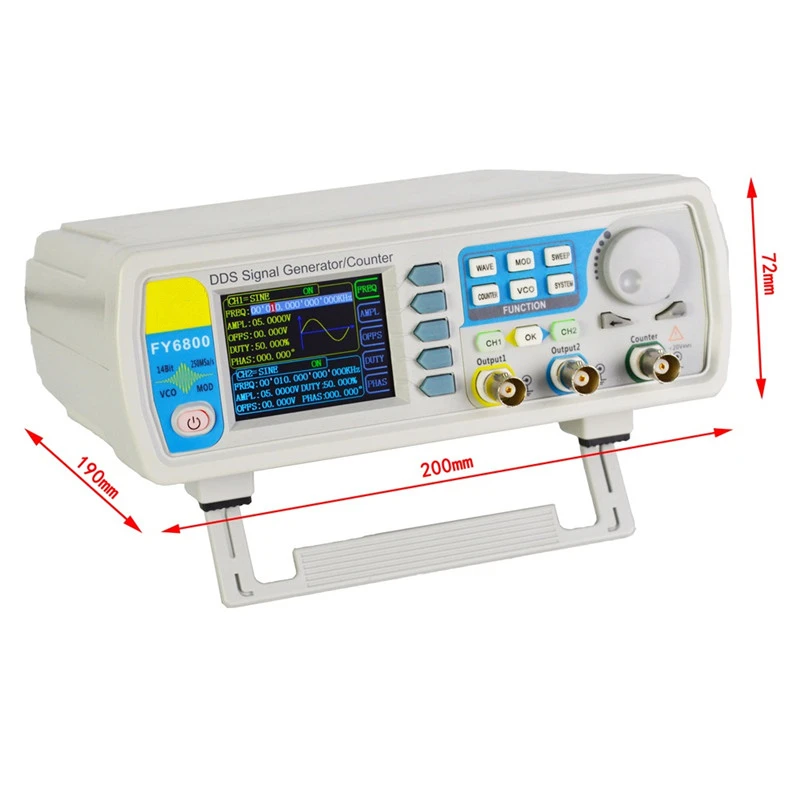

FY6800 60 МГц DDS двухканальный генератор сигналов Генератор произвольной формы 250MSa/s
Описание товара
Описание:
Двухканальная функция серии FY6800/генератор произвольной формы-это набор функциональных генераторов сигналов,
Генератор произвольной формы, импульсный генератор, аналоговый/цифровой модулятор, VCO, развертки, счетчики и
Частотомер и другие функции в высокой производительности, экономичный, многофункциональный генератор сигналов.
Множество клавиш быстрого доступа и графический пользовательский интерфейс упрощают каждую работу.
Использовать rs не нужно тратить много времени, чтобы узнать и ознакомиться с работой инструмента, вы можете быть квалифицированным использованием.
Для образования, исследований и разработок, производства, тестирования, обслуживания и других отраслей промышленности, чтобы обеспечить новый выбор.
Прибор использует технологию прямого цифрового синтезатора (DDS) и обеспечивает стабильные, точные, чистые и низкие сигналы искажений.
Технология поверхностного монтажа улучшает помехи и срок службы.
Из-за связи с обширными пользователями и полного понимания практики пользователей, мы считаем, что пользователи
Спрос как наиболее важный фактор в R & D.
Постоянно инновации и прослушивание предложений пользователей, мы стараемся предложить клиентам лучшие продукты
С более высокой производительностью затрат.

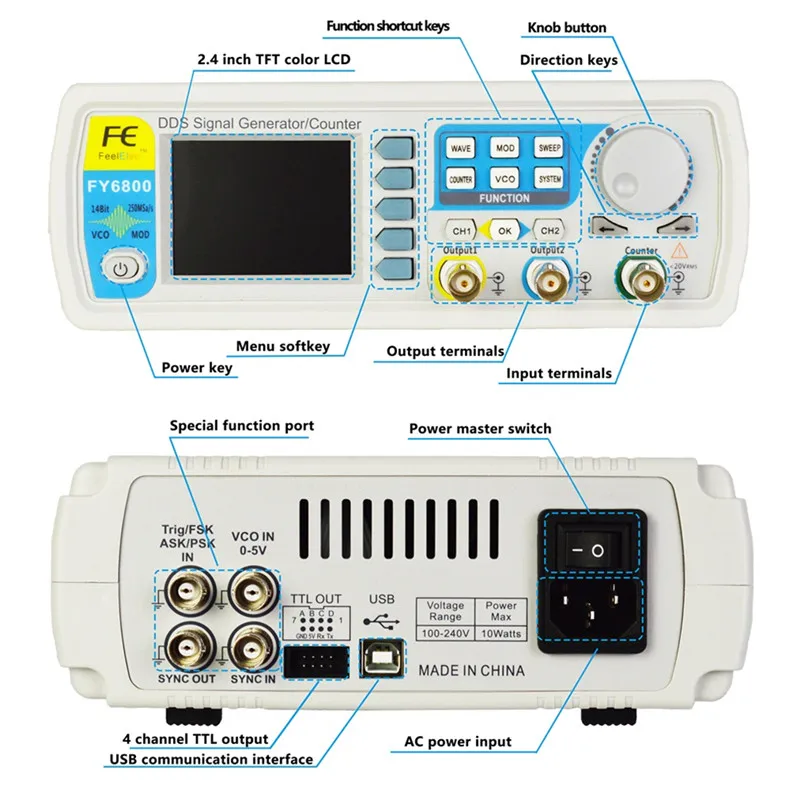

Особенности:
Используйте технологию прямого цифрового синтезатора (DDS) и Обеспечьте стабильные, точные, чистые и низкие сигналы искажений.
Принять ABS пластиковый корпус с дизайном типа стола. Используйте 100-240 В (AC) Широкий диапазон напряжения питания.
Стандартный 3-контактный разъем питания обеспечивает защиту от заземления.
2,4-дюймовый TFT цветной ЖК-дисплей с разрешением 320 × 240, отображение параметров и графики двух каналов одновременно.
В приборе используется 14-битный высокоскоростной чип конвертера D/A (погрешность в выходе 5Vpp составляет менее 1 мВ),
250 MSA/s частота образцов, 14 бит вертикального разрешения.
Может выводить до 97 групп функций/произвольной формы волны, содержит 33 группы предустановленных форм волны
И 64 группы пользовательских сигналов. Предустановленные формы сигнала: синус, квадрат (регулируемый Рабочий цикл),
Импульсы (ширина импульсов и время цикла можно установить точно), треугольник/пандус, CMOS(0 ~ 10 в), четыре канала TTL,
Экстенциальный подъем, экстенциальное падение, шум, ЭКГ, постоянный ток и т. Д.
Позволяет хранить 64 файла данных произвольной формы, каждая из них имеет глубину 8192 точек * 14 бит;
Различные типы модуляции: AM, FM, PM, ASK, FSK и PSK модуляции.
Функция развертки: она может подметать 4 свойства сигналов, включая частоту, амплитуду, смещение и рабочий цикл;
Он имеет линейные и логарифмические два типа развертки; 0,01 S ~ 999,99 S Время развертки; Вверх, вниз и направления зачистки.
Функция VCO (выход управления напряжением): может быть достигнуто внешним входным сигналом: частота управления напряжением,
Амплитуда управления напряжением, смещение управления напряжением, контроль напряжения рабочего цикла и модуляции шим.
Функция вывода: есть ручной триггер, внутренний триггер CH2 и внешний триггер для ваших опций.
Он может выводить 1 ~ 1048575 импульсов поездов.
100 м Функция счетчика частоты: он может измерять частоту, период, ширину импульсов и рабочий цикл. Макс.
Рабочая частота составляет 100 МГц и мин. Рабочая частота составляет 0,01 Гц.
Функция счетчика: Он имеет 2 режима измерения соединения, включая соединение постоянного тока и соединение переменного тока.
Эта конструкция может решить проблему неточности соединения переменного тока.
Стандартные двойные полнофункциональные каналы, которые эквивалентны двум независимым генераторам.
Функция синхронизации каналов: поддержка копирования сигналов и копии состояния между каналами.
Поддержка двух или более генераторов сигналов, подключенных для достижения многоканального выхода, максимум
Поддержка 16-канального синхронного выхода, фаза между каждым каналом может быть скорректирована.
Точно Отрегулируйте фазы двух каналов, осадки могут быть 0,01 °.
Минимальное амплитудное разрешение может быть до 1 мВ. Амплитудный диапазон 0 ~ 20Vpp.
Рабочий цикл каждого канала может быть скорректирован независимо 0,01%-99.99%, регулирующее разрешение 0.01%.
-10 В до + 10 В постоянного тока функция смещения. Разрешение 0,001 в.
Функция сохранения: он может сохранить 20 наборов пользовательских параметров и может быть загружен в любое время.
Функция связи: все функции могут контролироваться программой ПК и протоколом связи
Открыт для вторичного развития.
Защита от короткого замыкания на выходе: все каналы могут работать более 60 секунд, когда нагрузка коротка.
Обеспечивает мощное программное обеспечение ПК для редактирования сигналов. Он поддерживает Пользовательское изменение формы волны и визуальное
Контроль различных индикаторов параметров.
Можно выбрать нашу серию FYA2000S или усилитель мощности серии FPA1000 для вывода сигнала 20 Вт ~ 100 Вт
DC-10MHz ширина без каких-либо искажений.
Преимущество
1. Пользовательский интерфейс FY6800 отображает параметры и формы сигнала двух каналов одновременно.
Каждая функция имеет отдельный пользовательский интерфейс, различное содержимое будет отображаться при включении различных функций.
2. В приборе используется 14-битный высокоскоростной чип конвертера D/A (погрешность в выходе 5Vpp составляет менее 1МВ),
250 MSA/s частота образцов, 14 бит вертикального разрешения.
3. Позволяет хранить 64 файла данных произвольной формы, каждая из них имеет глубину 8192 точек * 14 бит;
4. Различные типы модуляции: AM, FM, PM, ASK, FSK и PSK модуляции.
5. Функция VCO (выход управления напряжением).
6. Выходная амплитуда minimu AM составляет 1 мВ, амплитудное разрешение minimu AM может быть до 1 мВ.
7. Точно Отрегулируйте фазы двух каналов, осадки могут быть 0,01 °.
8. Рабочий цикл каждого канала может регулироваться отдельно. Осаждения могут быть 0.01%.
9. 4-канальный TTL выход.
10. Простое в использовании, мощное программное обеспечение для ПК.
Спецификация:
Если не указано, все спецификации могут быть гарантированы, если выполнены следующие два условия.
Генератор прошел самопроверку.
Генератор работает непрерывно не менее 30 минут при указанной температуре (18 ℃ ~ 28 ℃).
Все спецификации гарантированы, если они не обозначены «типичными».
Все Частотные диапазоны 1μгц (минимальное разрешение может достигать 1μгц на всех частотных диапазонах до
Обеспечивает точность регулировки при высокой частоте. Например,
Он может выводить сигнал 10,000000000001 МГц). Точность ± 20ppm Стабильность ± 1ppm/ 3 часа Характеристики формы волны Формы волны Синус, квадрат (рабочий цикл регулируется), импульсы (ширина и цикл импульсов
Время можно установить точно), треугольник/пандус, волнистая Пилообразная волна, CMOS,
Четыре канала TTL, DC, половина волны, полная волна, положительный шаг, обратный шаг,
Позитивные показатели, Обратные показатели, импульсы Lorenz, многотоновые, шумы, ЭКГ,
Трапециевидные импульсы, импульсы Sinc, узкие импульсы, белый шум Gauss, AM,
FM и другие 64 набора сигналов, определяемых клиентом. Нелетучее хранилище Может хранить 64 произвольные формы сигналов, определенные пользователем (8K 14 бит) * 64 Длина волны 8192 точек * 14 бит Частота дискретизации 250MSa/s Вертикальное разрешение 14 бит Синус Гармоническое подавление ≥ 50 дбк (<1 МГц); ≥ 45 дбк (1 МГц ~ 20 МГц); Полное гармоническое искажение <0.5% (20 Гц ~ 20 кГц, 0dBm) Квадратный Время подъема/падения ≤ 7 НС (VPP<5 В) Overshoot ≤ 5% Рабочий цикл 0.01% ~ 99.99% (разрешение 0.01%) Пилообразная волна Линейность > 99% (0,01 Гц ~ 10 кГц) Характеристики выхода Амплитуда (VPP) Частота вращения ≤ 10 МГц: 1mVpp ~ 20Vpp;
Частота 10 МГц> 20 МГц: 1mVpp ~ 5Vpp; Разрешение 1МВ Амплитудная стабильность ± 0.5%/ 5 часов Амплитудная плоскостность ± 2.5%(<10 МГц);± 5%(>10 МГц); Сигнал на выходе Сопротивление 50Ω ± 10% (Типичный) Защита Все каналы могут работать более 60 секунд
Когда нагрузка коротка. Смещение постоянного тока Диапазон смещения Частота частот ≤ 20 МГц: ± 10 В; Частота> 20 МГц: ± 2,5 В; Офсетное разрешение 1МВ Фазовая характеристика Диапазон фаз 0 ~ 359,99 ° Разрешение фазы 0,01 ° TTL выход Амплитуда уровня TTL > 3Vpp Вентилятор > 8 TTL нагрузка Время подъема/падения ≤ 10 нс Выход CMOS Низкий электрический уровень <0,3 в Высокий Электрический уровень 1 В ~ 10 в Время подъема/падения ≤ 18 нс Внешние измерения Функция Частота, период, положительная/отрицательная ширина импульсов, рабочий цикл Диапазон входного напряжения 1Vpp ~ 20Vpp Измеритель частоты Разрешение 0,01 Гц (время ворот = 100 с) Диапазон 0,01 Гц ~ 100 МГц Чувствительность Время ворот 3 класса (1S, 10S, 100S)
Регулируемый Счетчик Диапазон 0-4294967295 Муфта DC, AC Рабочий режим Руководство по эксплуатации Период Диапазон измерения 5ns ~ 20s Измерение соединения постоянного тока Ширина импульсов Диапазон измерения 0ns ~ 20s Разрешение 5ns Рабочий цикл Диапазон (дисплей) 0% ~ 100% Развертка Несущая Форма волны Синус, квадрат, пандус, произвольный (за исключением постоянного тока) Тип развертки Линейный или логарифм Направление развертки Вверх, вниз и с круговыми направлениями; Развертки объектов Частота, амплитуда, смещение, рабочий цикл Время подметания 0,01 S ~ 999,99 S/шаг Диапазон установки Пусковое положение и положение отделки могут быть установлены произвольно. Диапазон развертки Определяется параметрами. VCO (регулятор напряжения) Модуляционный сигнал
Диапазон для ввода 0 ~ 5 В Частота сигнала VCO
Диапазон 0-1000 Гц Объект управления VCO Частота управления напряжением (VCF), контроль напряжения
Амплитуда (VCA),
Контроль напряжения смещение, контроль напряжения Рабочий цикл. Специальная функция VCO Амплитудный модулятор (AM) или частота
Модулировать (FM) внешним аналоговым сигналом. Модуляция Тип модуляции AM, FM, PM, ASK, FSK, PSK Несущая Форма волны Синус, квадрат, треугольник, пандус, произвольный
Форма волны (за исключением постоянного тока) AM Источник Внутренний (CH2) /внешний (VCO в порту) Модулирующая Форма волны Синус, квадрат, треугольник, рампа, произвольная форма волны Глубина От 0% до 100% Модулирующая частота Внутренний: 1μгц ~ 1 МГц; Внешний: 1μгц ~ 2 кГц; FM Источник Внутренний (CH2) /внешний (VCO в порту) Модулирующая Форма волны Синус, квадрат, треугольник, рампа, произвольная форма волны Модулирующая частота Внутренний: 1μгц ~ 1 МГц; Внешний: 1μгц ~ 2 кГц; PM Источник Внутренний (CH2) /внешний (VCO в порту) Модулирующая Форма волны Синус, квадрат, треугольник, рампа, произвольная форма волны Фазовое отклонение От 0 до 360 ° Модулирующая частота Внутренний: 1μгц ~ 1 МГц; Внешний: 1μгц ~ 2 кГц; Спросить Источник Внутренний (CH2), внешний (ASK IN Port), руководство Модулирующая Форма волны Квадрат с 50% рабочим циклом. Частота ключа 1μгц ~ 10 МГц ФСК Источник Внутренний (CH2), внешний (FSK IN Port), ручной Модулирующая Форма волны Квадрат с 50% рабочим циклом. Частота ключа 1μгц ~ 10 МГц ПСК Источник Внутренний (CH2), внешний (PSK в порту), руководство Модулирующая Форма волны Квадрат с 50% рабочим циклом. Частота ключа 1μгц ~ 10 МГц Функция Burst Несущая Форма волны Синус, квадрат, пандус, произвольный (за исключением постоянного тока) Количество разрывов 1 ~ 1048575 Источник запуска Ручной, внутренний, внешний (AC/DC) Общие характеристики Дисплей Тип 2,4 дюйма, цветной дисплей TFT. Сохранение и загрузка Количество 20 Положение От 01 до 20 (01 для значения по умолчанию) Интерфейс Тип USB к последовательному интерфейсу Протокол Режим Comman 'd line,
Предоставление протоколов связи. Скорость общения 115200bps Мощность Диапазон напряжения AC100V ~ 240V Техника SMD, LSI, надежный и прочный Зуммер Можно включить/выключить, установив. Эксплуатация Кнопки и ручка непрерывно. Окружающая среда Температура. : 0 ~ 40 ℃, влажность: <80% Размер 200 мм * 190 мм * 90 мм (Д * Ш * В) Вес 1000 г Посылка с размером 25 см * 21 см * 10 см (Д * Ш * В) Вес посылка 1 кг (основной двигатель, аксессуары и упаковочные материалы)

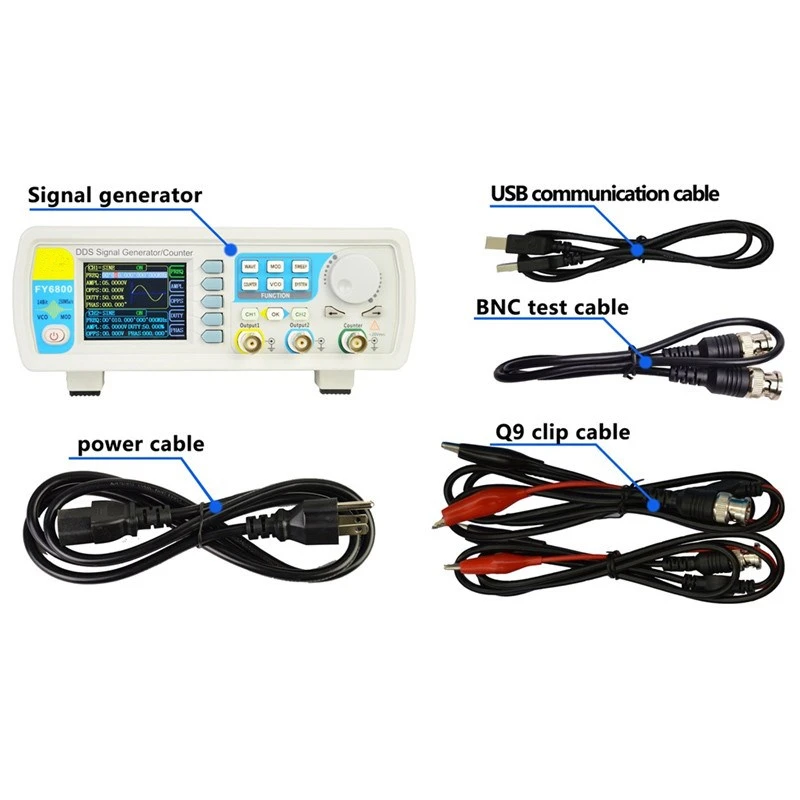

Посылка включает:
1 xFY6800-60MГенератор сигналов DDS
1 х Кабель питания
1 х USB кабель для передачи данных
2 x Кабель BNC-Clip (выходной кабель сигнала)
1 x BNC-BNC кабель (выходной кабель сигнала)
1 гарантийный талон
Генератор сигналов серии FY6800 может не только использоваться самостоятельно, но и через последовательный порт управления,
Открытый протокол связи, ПК программное обеспечение бесплатно. Программное обеспечение имеет функцию windows
Окно формы волны, текстовое окно и Окно управления, а также простой и понятный интерфейс работы
Значительно улучшает работу пользователя.
Окно управления все функциональные операции интуитивно понятный дисплей в программном интерфейсе, что позволяет пользователям интуитивно понятный
И Быстрая Регулировка параметров функции инструмента, значительно улучшает простоту использования инструмента.
Окно формы волны и текстовое окно имеют мощную функцию редактирования формы волны, может достигать 18 различных
Параметры суперположения и модуляции любой формы волны. Шаг волны количество шагов может быть произвольно
Набор между 2 - 4096; Треугольные волнистые вертикальные положения могут быть установлены для реализации волн пандуса с различными наклонами.
На следующем рисунке показана произвольная форма волны Ручной окраски, прибор может поддерживать до
8192*14 бит произвольной формы, может эффективно восстановить больше деталей формы волны, особенно для медицинских
И техническое обслуживание автомобилей в области требуемого моделирования сигнала.
