6S 24V BMS 150A 300A Li-Ion Lipo Lifepo4 литиевая батарея Защита доска общий с контролем

6S 24V BMS 150A 300A Li-Ion Lipo Lifepo4 литиевая батарея Защита доска общий с контролем

Напряжение зарядки: Мин:/Макс: 36,2 в типичный: 36 В Защита от избыточного заряда благодаря Напряжение: Мин: 3,6 В Макс: 3,7 в типичный: 3,65 в Перенапряжение заряда: Мин: 3,5 В Макс: 3,6 в типичный: 3,55 в Защита от разрядки напряжение: Мин: 2,3 В Макс: 2,4 в типичный: 2,35 в Напряжение разрядки (Любая ячейка): Мин: 2,5 В Макс: 2,6 в типичный: 2,55 В Балансировка клеток Напряжение: Мин: 3,4 в Макс: 3,41 в типичный: 3,405 в Ток защиты от перегрузки по току: Мин:/Макс:/типичный: 600А Защита от перегрузки по току Время задержки: Мин: 10 мс Макс: 30 мс типичный: 20 мс Ток защиты от короткого замыкания: Мин:/Макс: 2400A типичный:/ Защита от короткого замыкания Время задержки: Мин: 100us Макс: 600us типичный: 300us Нормальный зарядный ток никель-металл: Мин:/Макс: 200 А Баланс открытые ток: Мин:/Макс:/типичный: 80 мА Нормальный разрядный ток: Мин:/Макс: 200 А Защита от перегрева температуры: Мин: 73 ℃ Макс: 77 ℃ типичный: 75 ℃ Защита от перегрева температура восстановления: Мин:/Макс:/типичный: 73℃ Низкая температура защиты температура: Мин:/Макс:/Типичные:/ Защита от низкой температуры температура восстановления: Мин:/Макс:/Типичные:/ Защита от перегрева температура: Мин: 73 ℃ Макс: 77 ℃ типичный: 75 ℃ Защита от перегрева температура: Мин:/Макс: типичный: 73℃

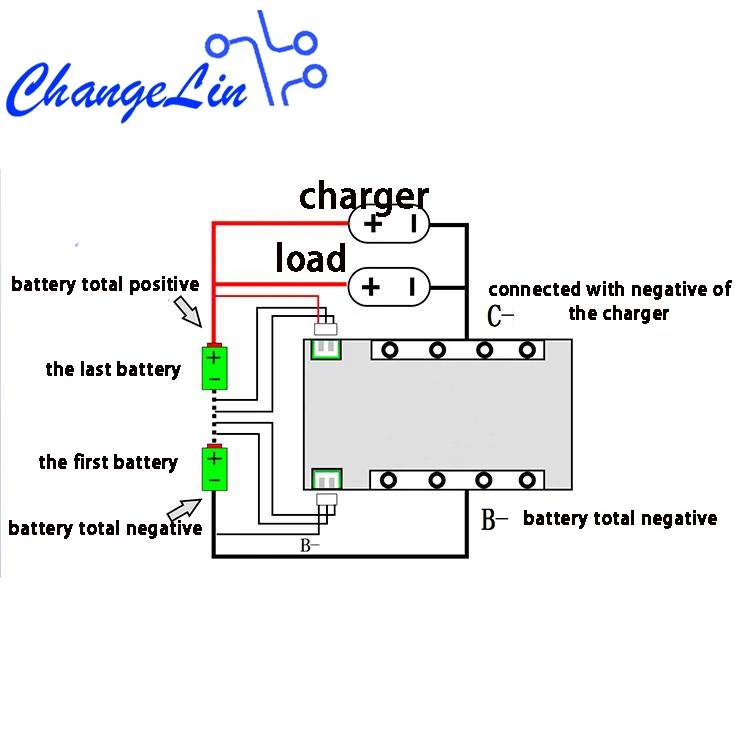

Все сварные доски не поддерживают возврат, независимо от того, используете вы их или нет. Защитная панель имеет много проводов и чувствительна и хрупка. Каждый шаг проводки должен быть тщательно проверен. После завершения проводки Проверьте продукт в соответствии с описанными ниже шагами. 1. Для напряжения: Как выбрать защитную плату, которая подходит вашему аккумулятору Пожалуйста, убедитесь, что напряжение вашей батареи номинально 3,2/3,6/3,7 (3,2 в это lifepo4 lithum батарея, 3,6 В и 3,7 в Полимерные литий-ионные батареи) 2. Количество проводов: Как выбрать количество проводов, подходящих для аккумулятора Пожалуйста, определите общее количество проводов аккумулятора, а не общее напряжение аккумулятора. Из-за разного количества проводов, некоторые из общего напряжения номинально одинаковые. Пожалуйста, укажите количество проводов в батарее. 3. Для общего порта: разница между общим и раздельным портом Общий Порт-это порт для зарядки и разрядки. Это означает, что ток зарядки и ток разрядки одинаковые. Для батареи раздельного порта, один порт является отрицательным, другой-отрицательным. Ток зарядки и ток разрядки порта отличаются, в то время как ток зарядки и разрядки для общего порта одинаковый. 4: для тока: Если взять 48 В в качестве примера, выберите 15A или более в пределах 250 Вт, выберите 20A или более в пределах 500 Вт, выберите 40A или более в пределах 800 Вт, и постоянный ток платы защиты должен быть больше, чем ограничение тока контроллера 5: для баланса: что такое баланс? Какой ток баланса? До тех пор, пока одна секция аккумулятора достигает номинального напряжения (полимер 4,18 в, lifepo4 3,6 В), этот раздел батареи начинает разряжаться и в то же время держит зарядку. Другие секции, номинальное напряжение которых не соответствует текущему напряжению, они только разряжаются. Но до тех пор, пока одна секция аккумулятора достигает номинального напряжения (полимерный 4,25 в, железный литиевый 3,75 в), весь аккумулятор будет защищен, и все секции перестанут заряжаться и разряжаться. Баланс тока составляет 20MA-35MA для устройств без функции связи, а баланс тока для программного обеспечения платы составляет 50MA-60MA. Внимание 1. Порядок подключения провода (1) кабели разных производителей отличаются. Пожалуйста, убедитесь в использовании хорошо подобранных кабелей. Перед подключением кабеля убедитесь, что кабель не вставлен в защитную плату. (2) кабель соединен с тонкой черной линией, а вторая линия (тонкая красная линия) соединена с положительным полюсом первого провода батарей. Согласно заказам, каждый положительный полюс постепенно соединяется до последнего провода B +. (3) не вставляйте штекер непосредственно после подключения кабеля. Измерьте напряжение между двумя прилегающими металлическими клеммами на задней стороне вилки. Напряжение литий-ионной литиевой батареи Lipo должно быть между 3,0 и 4,2 в, литиевая батарея lifepo4 должна быть между 2,0 и 3,6 В, а литиевая батарея titanate должна быть между 1,5 и 2,75 в. (4) после проверки и подтверждения последовательности проводки и напряжения вставьте гнездо защитной платы. (5) Подключите защитную панель линии B (синяя Толстая линия) к отрицательному полюсу батареи: линия P (черная Толстая линия). Разрядный отрицательный электрод: C-. Линия (желтая Толстая линия) подключена к отрицательному полюсу зарядки (нет линии C для общего порта, а зарядный отрицательный полюс подключен к линии P-) 2. Процедура проверки, является ли плата защиты хорошей или плохой. (1) Если оригинальный провод аккумуляторного блока расположен в непоследовательном порядке с тем, что мы отдаем, пожалуйста, используйте кабель, который мы дали. (2) После подключения Измерьте напряжение каждого провода через кабель и батарею. (3) После того, как ошибка не обнаружена, вставьте защитную плату в кабель. И после того, как счетчик настроен на состояние сопротивления и короткого замыкания, измерьте Сопротивление между P-и B-которое обычно 0 Ом. И Защитная панель может быть сварена в это время. (4) черная линия является общим отрицательным полюсом, пожалуйста, обратите внимание на это. Если сопротивление короткого замыкания аналогично сопротивлению между P-B (разница меньше 10), провод можно сварить или вам нужно обратиться в службу поддержки клиентов для возврата. (5) защитная пластина после сварки не поддерживает возврат и возврат средств. Продукт и отправка Не может получить продукт в течение обещанного времени, мы можем повторно отправить или вернуть деньги Продукт поврежден, свяжитесь с нами для компенсации Продукт не соответствует описанию, свяжитесь с нами для решения Отзывы При возникновении любой проблемы Свяжитесь с нами для решения, прежде чем открывать спор или оставлять отрицательные отзывы. Мы сделаем все возможное, чтобы Вы остались довольны.
