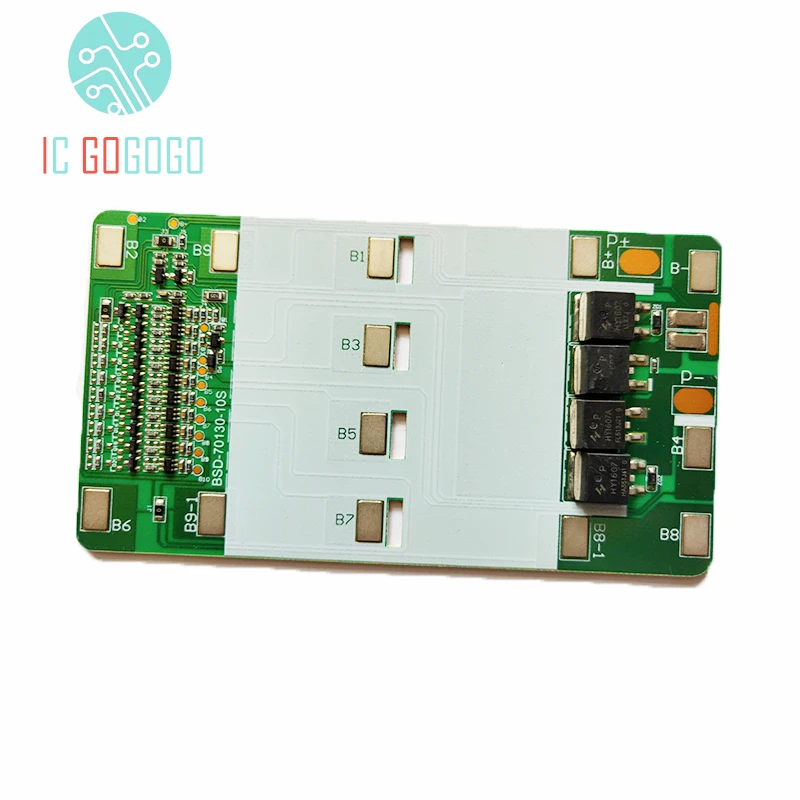

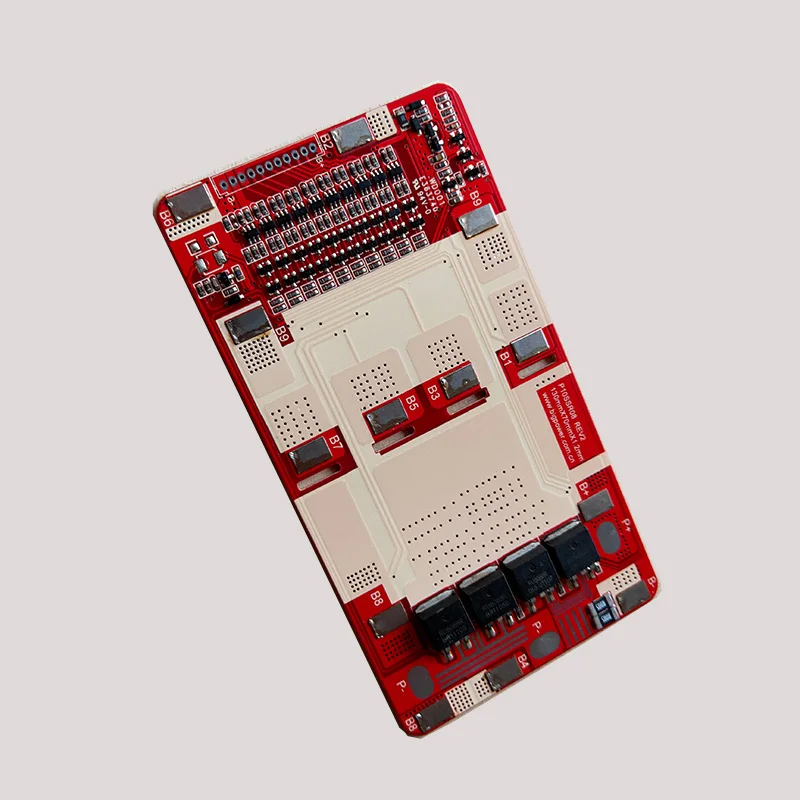

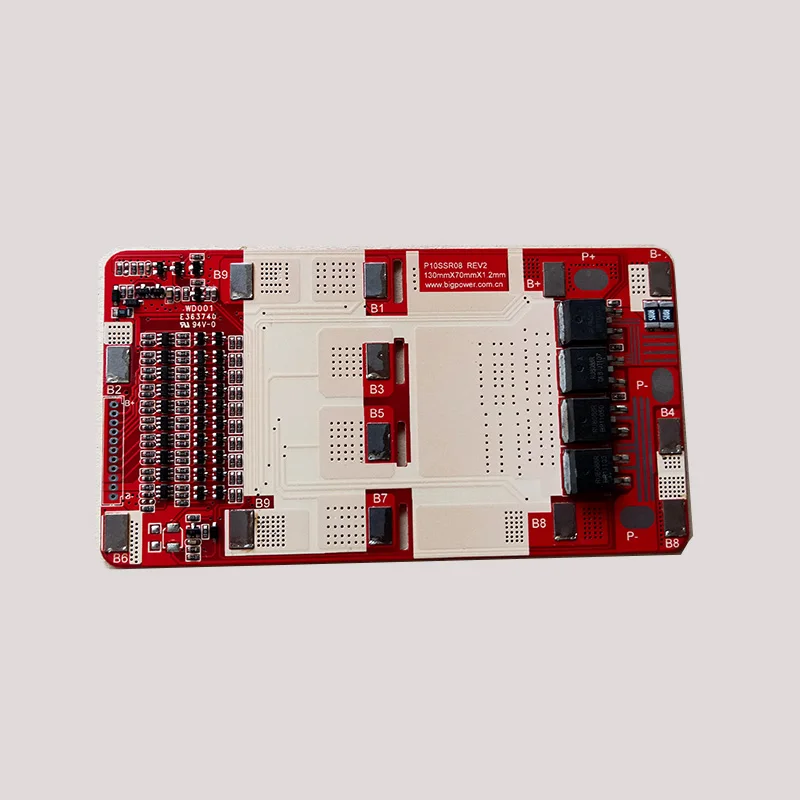

Защитная плата 10S 36V BMS Li Ion Lipo для автомобильного скутера скейтборда 16 А ~ 200

Защитная плата 10S 36V BMS Li Ion Lipo для автомобильного скутера скейтборда 16 А ~ 200

Ток непрерывного разряда: 15а Мгновенный ток разряда: 30A Напряжение зарядки: 42 в Ток подзарядки: 5A Напряжение обнаружения перезаряда: 4,28 В ± 0,025 Задержка защиты от перезарядки: 1S Защита от перезаряда выпуск напряжение: 4,1 V ± 0,05 Напряжение обнаружения баланса батареи:/ Напряжение баланса батареи:/ Ток баланса батареи:/ Переразряда обнаружения напряжения: 2,5 V ± 0,08 Задержка обнаружения переразряда: 0.5S Переразряда выпуск напряжение: 3V ± 0,1 Напряжение обнаружения перегрузки по току: 150 мВ Задержка обнаружения перегрузки по току: 100 мс Ток защиты от перегрузки по току: 30A ± 5 Состояние защиты от перегрузки по току: выключение нагрузки Состояние защиты от короткого замыкания: внешняя схема нагрузки Задержка обнаружения короткого замыкания: 250US Состояние защиты от короткого замыкания: выключение нагрузки Температурная защита: 65 ℃ Внутреннее сопротивление проводимости основной цепи: ≤ 10 Ω Рабочий ток: ≤ 60 мА Ток сна: ≤ 12 мА Диапазон температур:-30/+ 80 ℃

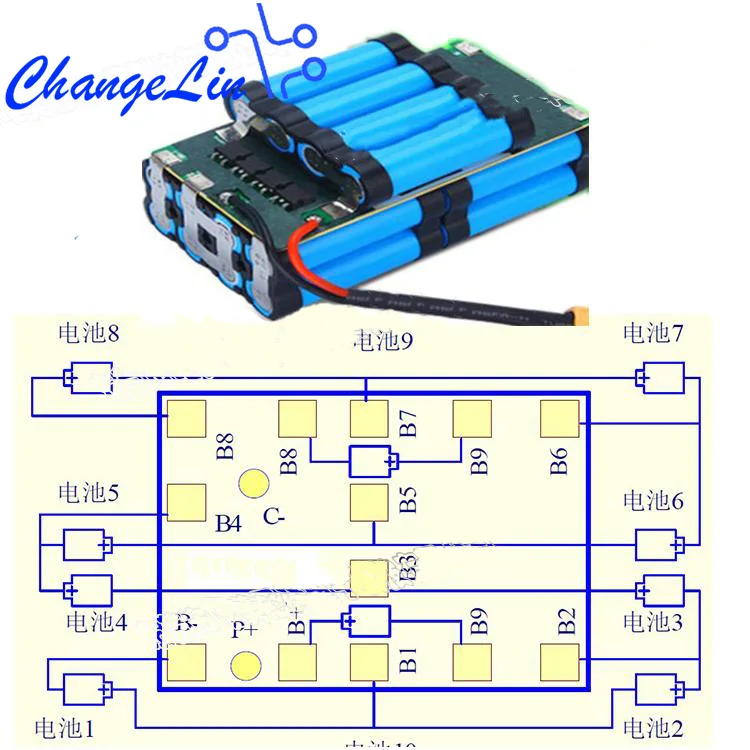

Все сварные платы не поддерживают возврат независимо от того, используете ли вы их или нет. Защитная панель имеет много проводов и чувствительна и хрупкая. Каждый шаг проводки должен быть тщательно проверен. После того, как проводка завершена, проверьте продукт в соответствии с этапами, указанными ниже. 1. Для напряжения: Как выбрать защитную панель, которая подходит вашему аккумулятору Пожалуйста, убедитесь, что напряжение аккумулятора номинально 3,2/3,6/3,7 (3,2 V lifepo4 lithoum батарея, 3,6 V и 3,7 V полимерная батарея li-ion lipo батареи) 2. Для количества проводов: Как выбрать количество проводов, подходящих для аккумулятора Пожалуйста, определите общее количество проводов аккумулятора, а не общее напряжение аккумулятора. Из-за разного количества проводов некоторые из общего напряжения номинально одинаковы. Пожалуйста, непосредственно укажите количество проводов в батарее. 3. Для общего порта: разница между общим и отдельным портом Общий Порт-это порт для зарядки и разрядки. Это означает, что ток зарядки и ток разрядки одинаковы. Для батареи отдельного порта, один порт является отрицательным, другой P отрицательным. Ток зарядки и ток разрядки порта отличаются, в то время как токи зарядки и разрядки для общего порта одинаковы. 4: для тока: Принимая 48V в качестве примера, выберите 15A или больше в 250W, выберите 20A или больше в 500W, выберите 40A или больше в 800W, И непрерывный ток платы защиты должен быть больше, чем лимит тока контроллера 5: для баланса: каков баланс? Каков баланс в настоящее время? До тех пор, пока одну секцию от аккумулятора достигает номинального напряжения (полимер 4,18 V, lifepo4 3,6 V), в этом разделе батареи начинает разрядки и в то же время держит зарядку. Другие секции, номинальное напряжение которых не соответствует текущему напряжению, они только разряжаются. Но до тех пор, пока одна секция батареи достигает номинального напряжения (полимерная 4,25 в, железная литиевая 3,75 в), вся батарея будет защищена, и все секции прекратят зарядку и разрядку. Баланс тока составляет 20MA-35MA для устройств без функции связи, а баланс тока для программного обеспечения платы 50MA-60MA. Внимание 1. Последовательность соединительный провод (1) кабели от разных производителей не совпадают. Убедитесь, что вы используете Хорошо подобранные кабели. Прежде чем вы подключите кабель, убедитесь, что кабель не вставляется в плата защиты. (2) кабель соединен с тонкой черной линией, а вторая линия (тонкая красная линия) соединена с положительным полюсом первого провода батарей. Согласно заказам, каждый положительный полюс постепенно подключается до последнего провода B +. (3) не вставляйте вилку непосредственно после подключения кабеля. Измерьте напряжение между двумя прилегающими металлическими клеммами на задней части вилки. Li-Ion Lipo литиевая батарея напряжение должно быть в пределах 3,0 и 4,2 V, lifepo4 литиевая батарея должна быть в пределах 2,0 и 3,6 V, и мачмаленькие батарейки литиевая батарея должна быть в пределах 1,5 и 2,75 V. (4) после проверки и подтверждения последовательности проводов и напряжения вставьте гнездо защитной платы. (5) Подключите линию защитной платы B (синяя Толстая линия) к отрицательному полюсу батареи: линия P (черная Толстая линия). Разряд отрицательного электрода: С-. Линия (желтая Толстая линия) подключена к зарядному отрицательному полюсу (нет линии C для общего порта, а зарядный отрицательный полюс подключен к линии P-) 2. Процедура проверки, является ли Защитная панель хорошей или плохой. (1) Если оригинальный провод аккумуляторной батареи расположен в несовместимом заказе с теми, которые мы высылаем, пожалуйста, используйте кабель, который мы предоставили. (2) После подключения Измерьте напряжение каждого провода через кабель и аккумулятор. (3) После того, как не ошибка может быть установлено, вставьте Защитная плата произведенная в кабеле. И после того, как измеритель регулируется в соответствии с состоянием сопротивления и в коротком замыкании, измерьте Сопротивление между P-и B-который, как правило, 0Ω. И Защитная панель может быть сварена в это время. (4) черная линия является общим отрицательным полюсом, пожалуйста, обратите на это внимание. Если сопротивление короткого замыкания похоже на сопротивление между P-B- (разница меньше 10), провод может быть сварен или вам нужно связаться со службой поддержки клиентов для возврата. (5) защитная пластина после сварки не поддерживает возврат и возврат средств.
