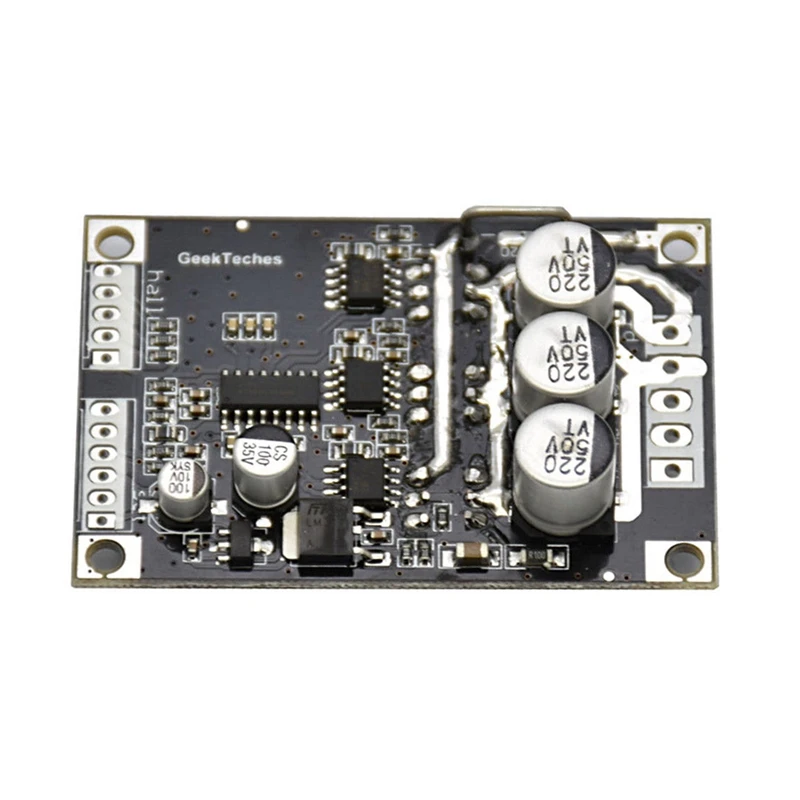

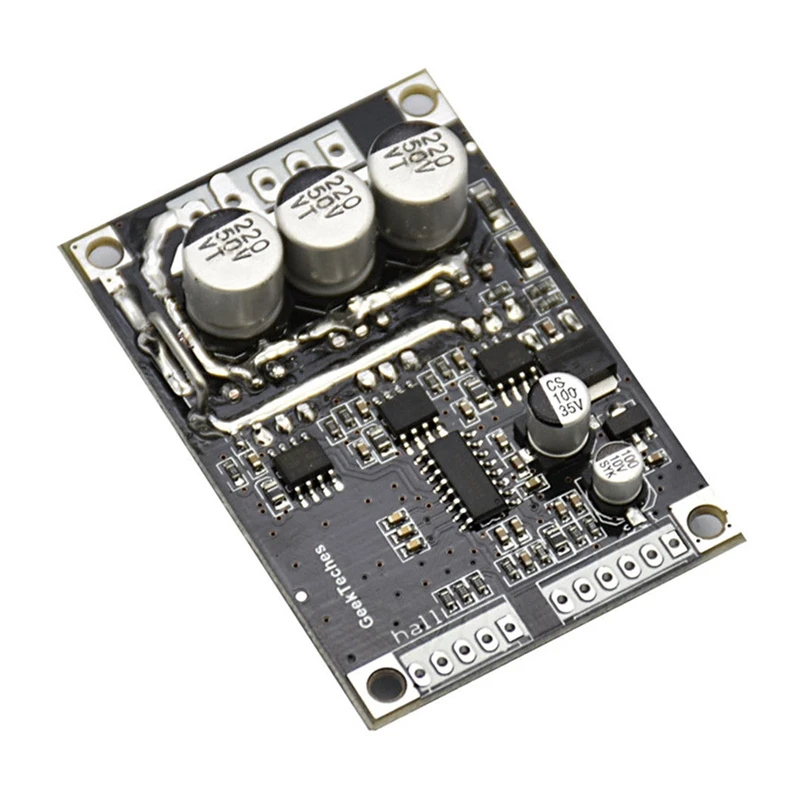

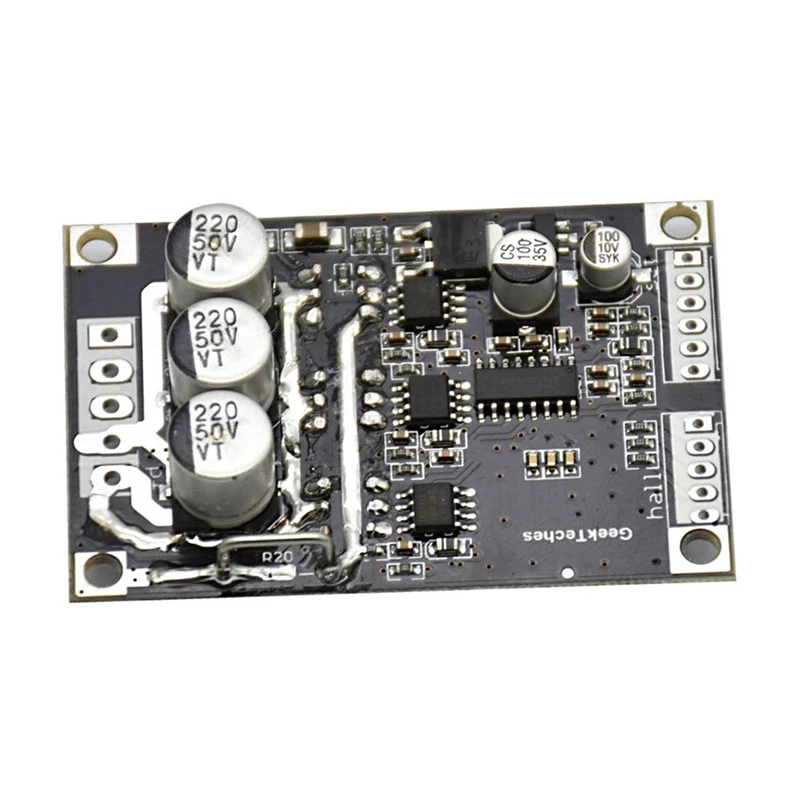

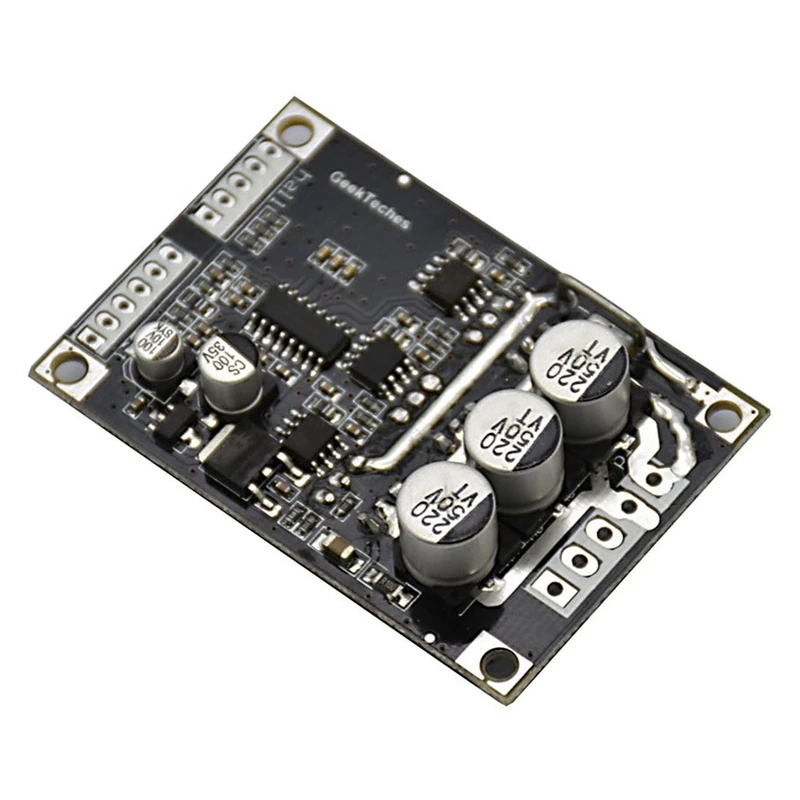

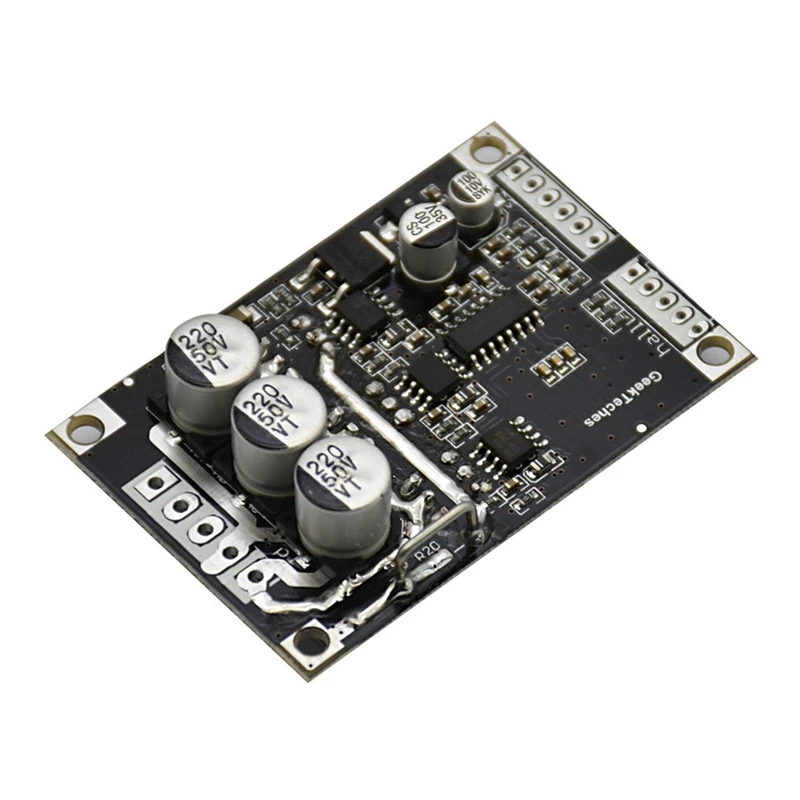

15A 500 Вт Dc12V 36V бесщеточный контроллер скорости двигателя Bldc драйвер платы с

body { font-size: 75%; color: #000; font-family: Open Sans,Arial,Helvetica,sans-senif,SimSun,"宋体"; line-height: 1.3; } dl { margin: 0px; width: 480px; float: left; } dt { width: 100px; height: 15px; float: left; } dd { width: 240px; height: 15px; float: left; } dl dt { margin: 0px; line-height: 22px; color: #474747; font-size: 14px; font-family: tahoma; } #product-desc { width: 100%; height: 209px; } #description { width: 100%; height: 50%; } #details { width: 100%; height: 50%; } .ui-box-title { height: 30px; font-size: 15px; font-family: tahoma; font-weight: bold; background-color: #ddd; text-anchor: inherit; padding-top: 8px; margin: 0px; } .ui-box-body { margin: 0px; } #tbspecifics { border-right: 1px solid black; border-bottom: 1px solid black; } #tbspecifics tr { height: 30px; } #tbspecifics td { width: 100px; border-left: 1px solid black; border-top: 1px solid black; } Советы: Если вы используете меньше 60 Вт, без дополнительной теплоотвода; Пожалуйста, убедитесь, что добавьте радиатор, когда превышает 60 Вт. размер теплоотвода может быть плохой окружающей среды на основе работы (Рекомендуемая площадь охлаждающей поверхности более 200 квадратных сантиметров)! при установке теплоотвода, необходимо обратить внимание на заднюю часть модуля 6 MOS изоляция труб, Без изоляции, он будет приклеен к приводной пластине постоянно поврежден! Предлагает добавить Изоляционные Пленки, обе стороны изоляционный лист плюс термосмазка!
Входы сигнала Холла: показана схема проводки, одна соответствует HA, HB, HC и на моторе, 5 в источник питания, подключенный к моторному Холлу, сигнал положительный, GND источник питания отрицательного сигнала для зала двигателя.
Проводка: контрольный терминал для набора: 1. Методы управления скоростью двигателя: доступная скорость системы потенциометра также может быть подключена к микроконтроллер, когда управление с помощью потенциометра проводки, потенциометр средняя клемма подключена к порту скорости VR, потенциометра подключен к обоих концах 5 V и GND Клемма; потенциальный более высокая скорость быстрее.
2. методы управления рулем двигателя: Вы можете переключить Управление также можно подключить к микроконтроллер, к GND в одном направлении, затем в одном направлении 5В. 3. Импульсный сигнал скорости: высокий и низкий выход. IC не может понять информацию с запросом клиента.
Примечание: Из-за различных производителей двигателей, чтобы сделать заказ линии зала не обязательно следуйте линии на плате, чтобы соответствовать последовательности, которая должна быть скорректирована, пожалуйста, обратите внимание! Если линия неправильная, не загружается правильно, ток или Запуск других явлений не открывается, необходимо использовать диск будет гореть!
Операционной Напряжение: DC12-36V
Рабочий ток: менее равный 15а
Мощность привода: менее 500 Вт
Напряжение скорости: 0,1 V-5 V
Рабочая температура:-40 ~ 85 Цельсия
Влажность: менее 90% RH
Защита от перегрузки по току: Да
Сигнал управления скоростью: Да
Мощность терминал выхода:
VCC (положительный источник питания)/GND (отрицательный)/MC (фазы двигателя W)/MB (фазы двигателя V)/MA (Фаза двигателя U)

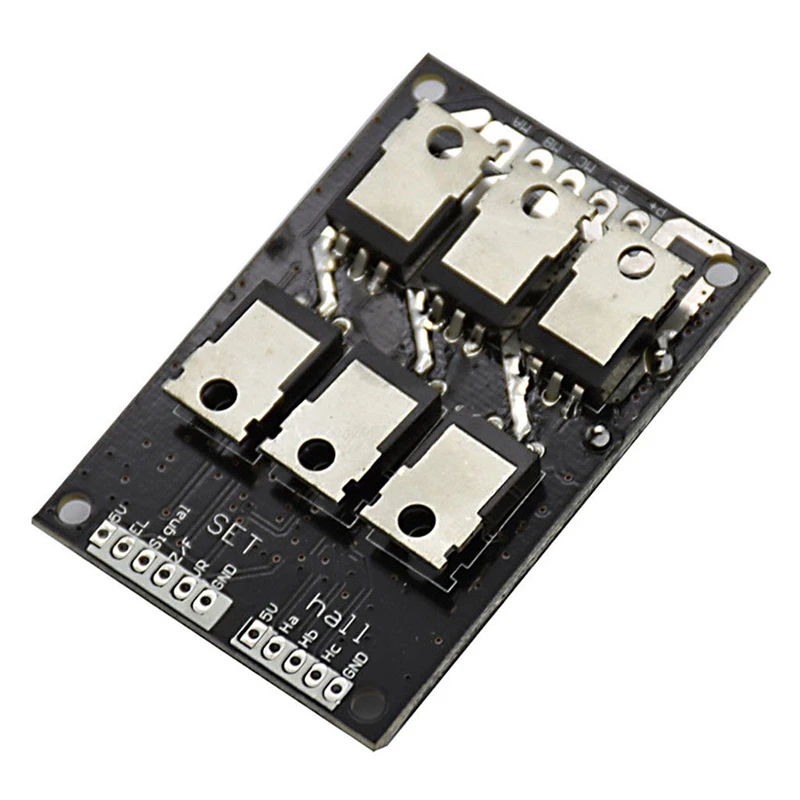

Набор для контрольной стороны:
(GND) терминал управления заземлением
(VR) конец регулятора 0-5 в (соответствует 10% скорости двигателя-100%)
(ZF) реверсивное управление (подключено к 5 В или заземление может заряжать направление вращения двигателя)
(М) тахометр с импульсным выходом (в зависимости от количества полюсов двигателя, соответствующего количеству импульсов на каждый оборот выходной номер)
(EL) включить терминал управления (подключен к 5 В от заземления, затем 5 В, Заземление двигателя остановок)
(5 В) 5 в контрольный терминал
Зал для терминалов зала:
(5 В) мощность Холла положительная
(Ha) сигнал зала
(Hb) сигнал зала
(Hc) сигнал зала
(GND) отрицательный зал
Методы электропроводки: бесщеточный двигатель постоянного тока для трех линий, соответствующий MA/U, MB/V, MC/W
Примечания: Эта плата драйвера подходит только для бесщеточного постоянного тока без датчика Холла Трехпроводные двигатели для использования (по умолчанию «зал» на плате не является функцией, не нужно подключаться).
Цвет: черный
Материал: металл + ПК
Размер: 65*44*17 мм
Посылка в комплект входит:
1 * бесщеточный контроллер двигателя
Только вышеуказанный пакет, другие продукты не включены.
Примечание: световая съемка и различные дисплеи могут привести к тому, что цвет изделия на картинке немного отличается от реального. Допускается погрешность измерения: +/-1-3 см.
