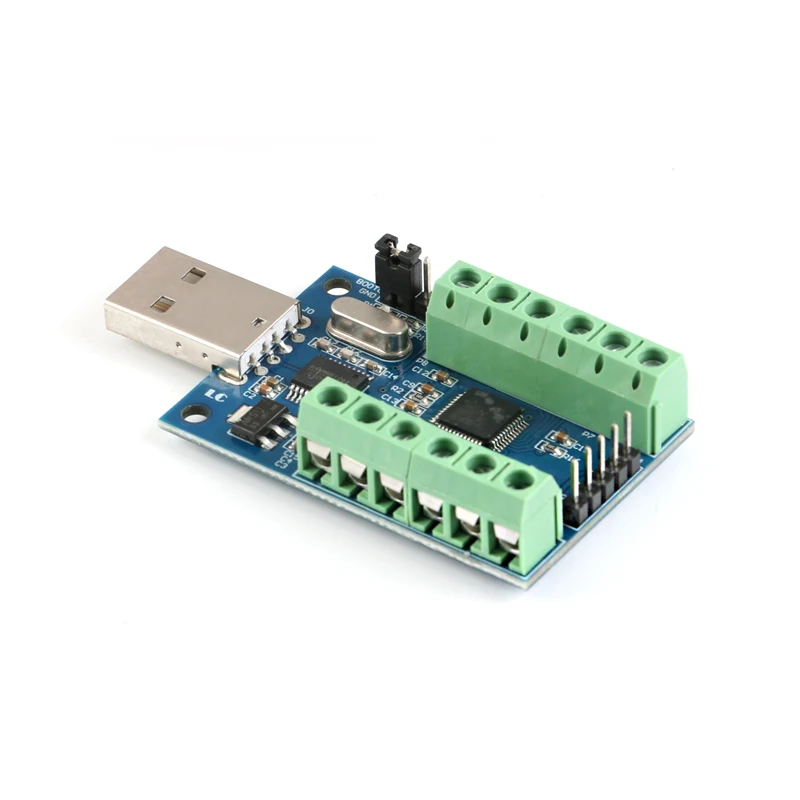

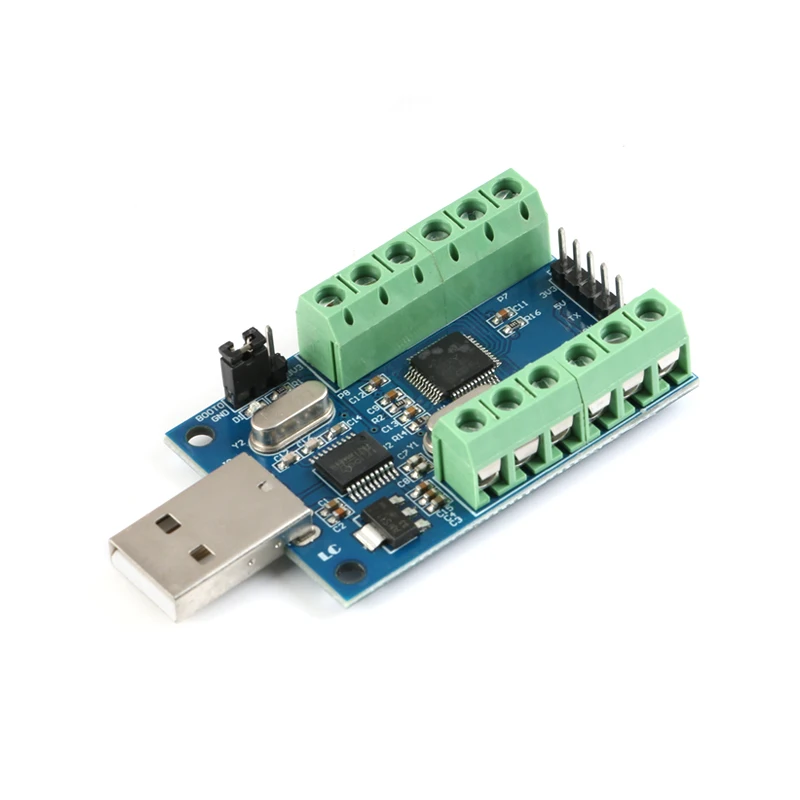

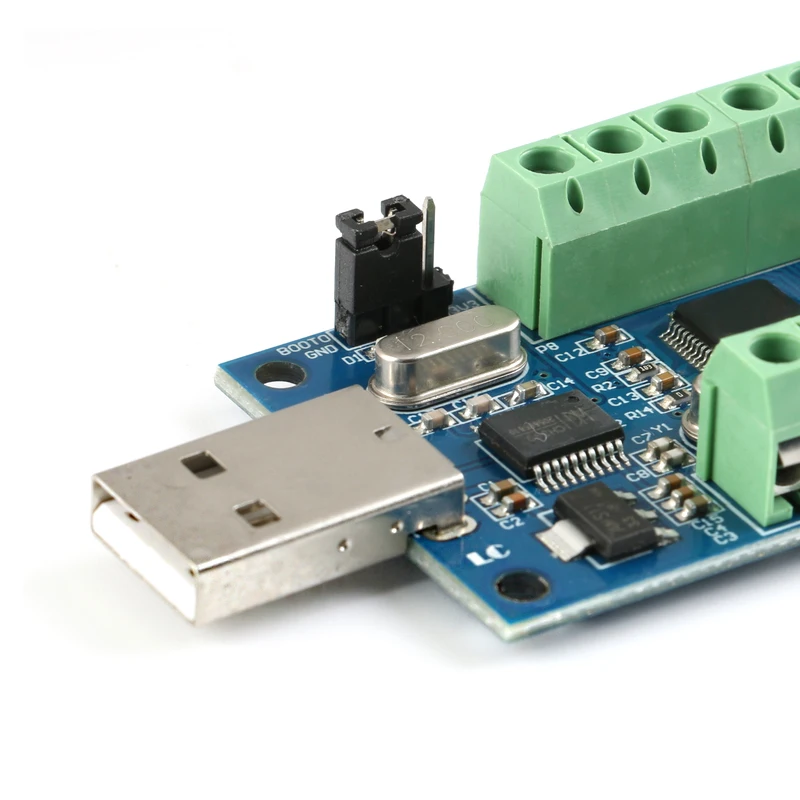

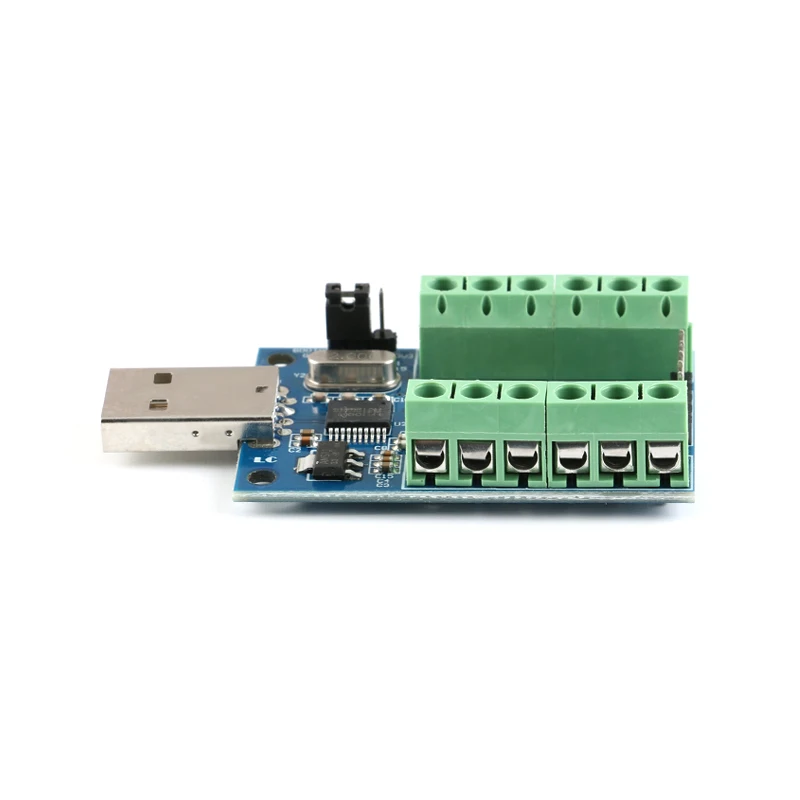

USB 10-канальный 12-битный AD Модуль сбора данных STM32 UART ADC модуль Однопортовый вход |

USB 10-канальный 12-битный AD Модуль сбора данных STM32 UART ADC модуль Однопортовый вход |

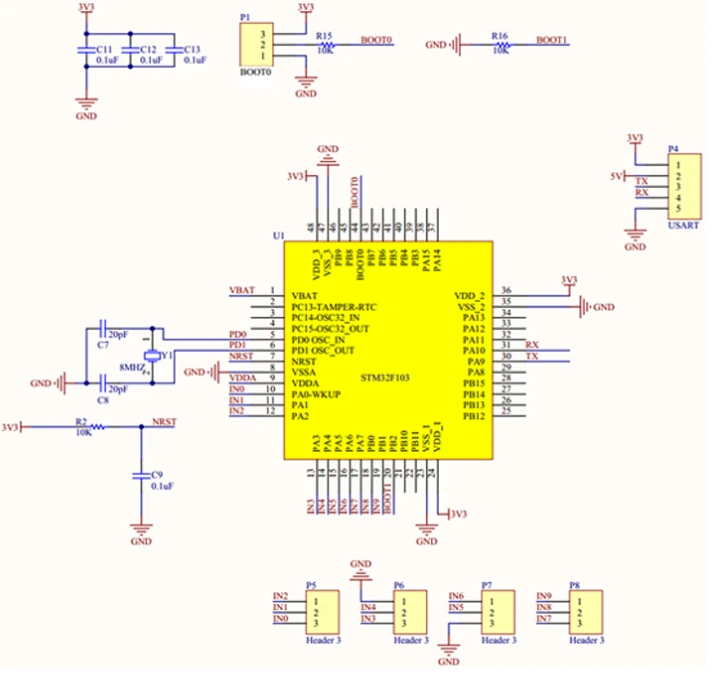

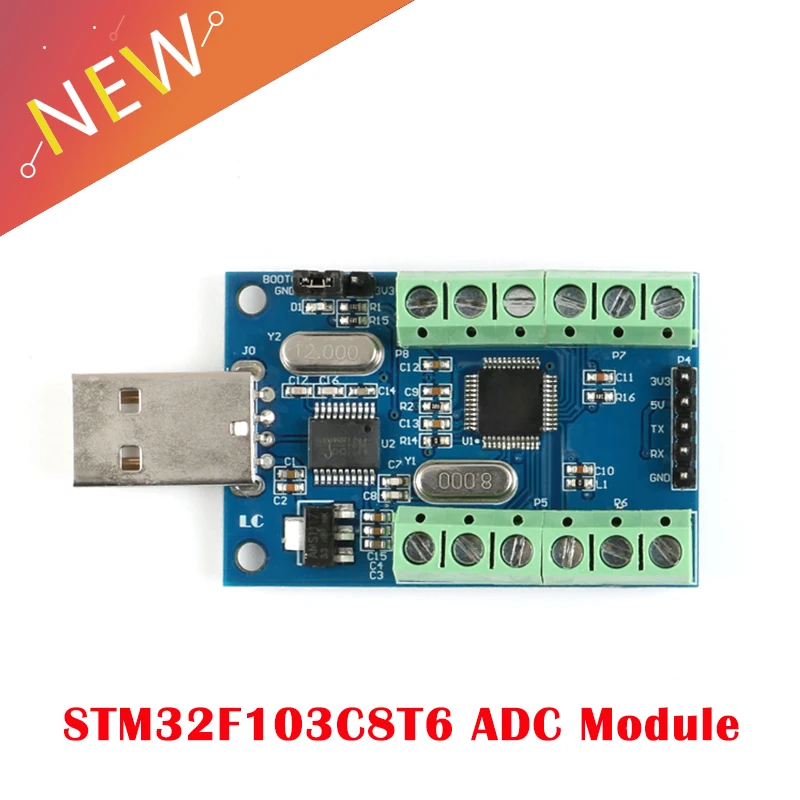

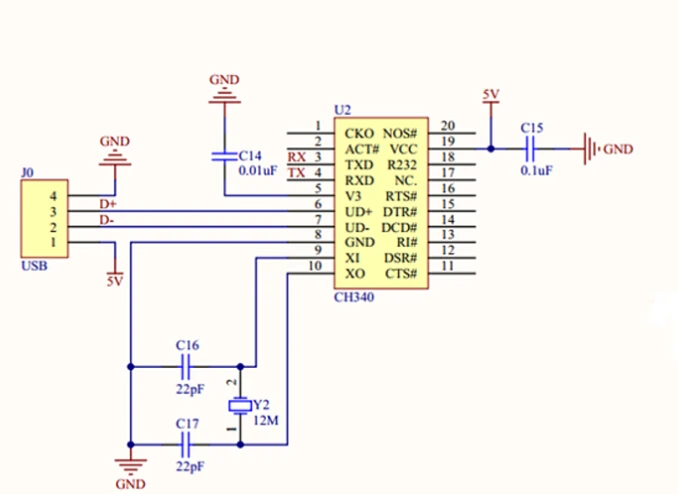

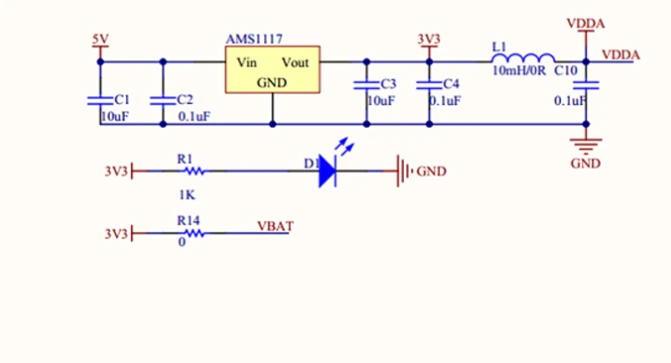

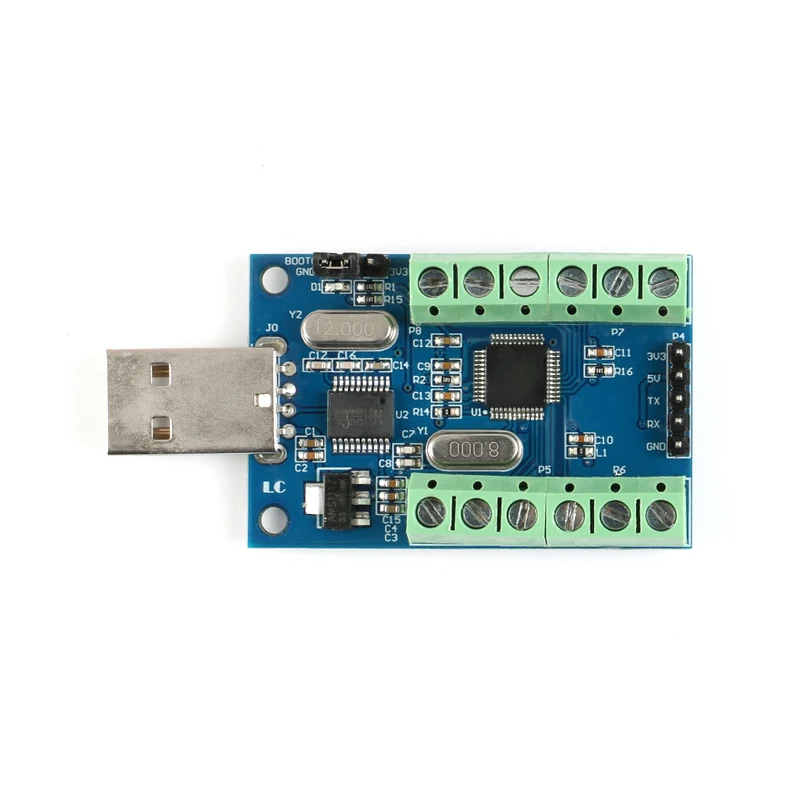

Продукт Особенности В 10-канальный модуль АЦП использует внутренние 10-канальный АЦП ресурсы STM32F103 серии как отбор проб, И передает полученные данные выборки во внутреннюю память через STM32, чтобы уменьшить нагрузку на ЦП и повысить стабильность AD выборки. Точность, в то время как встроенный USB к чипу последовательного порта может передавать данные на хост-компьютер. Параметр продукта Бортовой STM32F103C8T6 мастер-чип Бортовой CH340 Серийный порт к чипу USB, легко просматривать результаты AD выборки на ПК через порт USB Резервный интерфейс последовательной связи UART, может быть подключен к MCU Аналоговый Входной канал, 10-канальный одиночный вход Диапазон входного напряжения выборки: 0 ~ 3,3 В Мощность питающее напряжение: 5V/3,3 V Разрешение: 12 бит (4096) Размер платы: 50*33 мм Инструкции для Применение

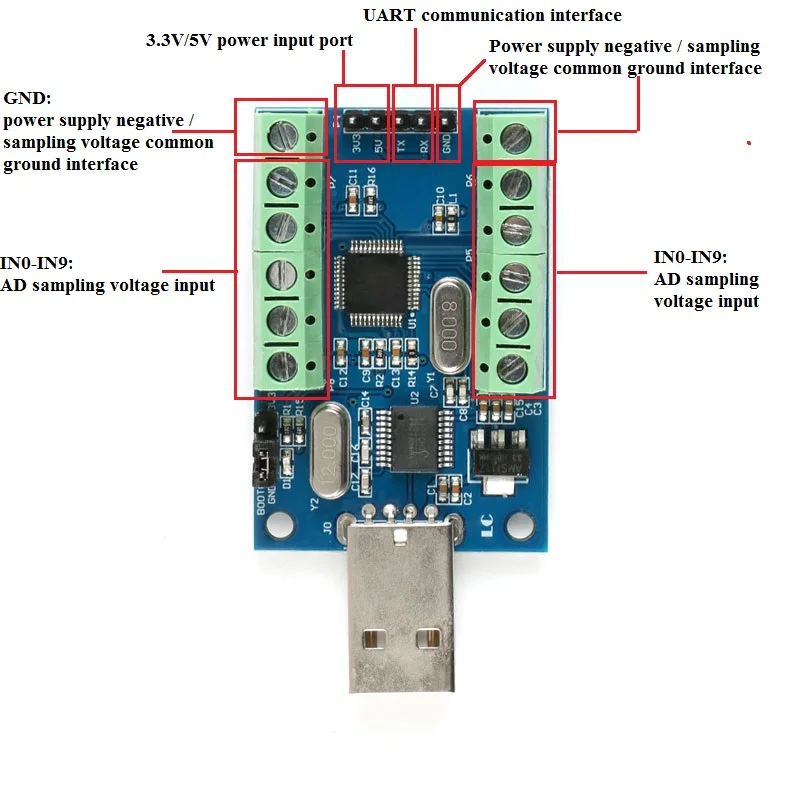

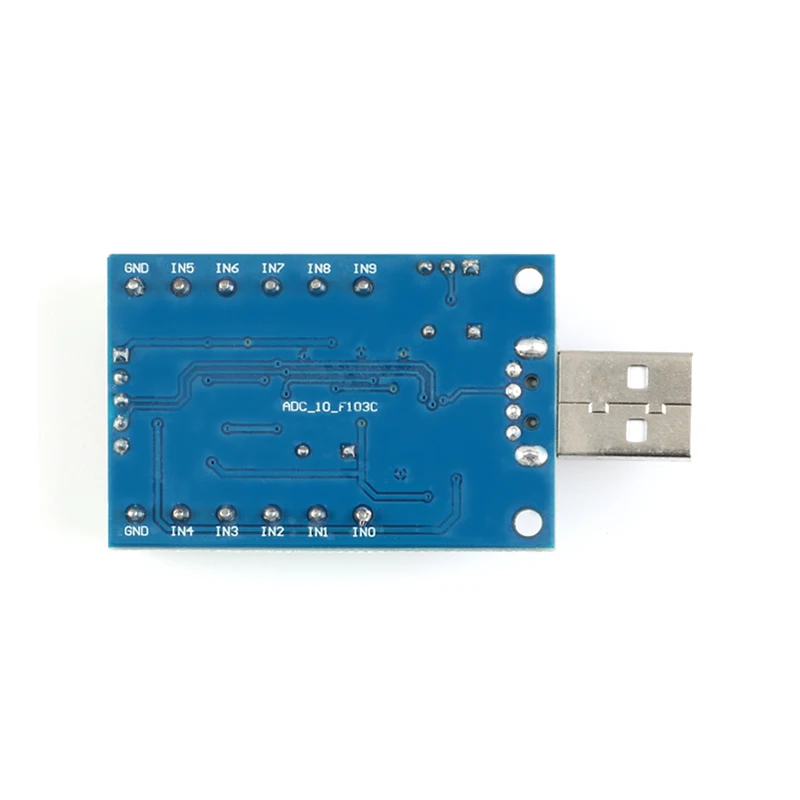

Установите драйвер CH340 с чипом последовательного порта USB, подключите модуль к компьютеру, IN0-IN9 подключен к положительному напряжению выборки, GND подключен к отрицательному напряжению выборки (т. Е. Обычная обработка), откройте помощник последовательной отладки, выберите правильный com-порт и скорость передачи данных (115200), Вы можете просмотреть результаты выборки AD, результат выборки обновляется один раз в 500 мс, клиент может изменить это время на основе исходного кода. В том случае, если вы хотите использовать внешний MCU для того, чтобы получить данные выборки напрямую, вы можете подключить 3,3 V, RX, TX и GND MCU для 3,3 V, TX RX, И GND модуля. Конечно, это нормально, чтобы поставить модуль с 5 В. Протокол передачи данных можно найти, взглянув на исходный код. Если клиент хочет изменить исходный код, перепрограммируйте программу. Метод выглядит следующим образом: вставьте модуль в usb-порт компьютера, вставьте колпачок перемычки в модуль в конец 3V3 (обратите внимание, что он должен быть подключен обратно к GND после завершения программирования), откройте флимку программного обеспечения программирования, откройте файл hex, Установите номер порта и волну. Для соответствующих параметров, таких как специальная скорость, нажмите «начать программирование», затем используйте пинцет для зажима двух концов конденсатора C9 (эквивалент сброса). Схема

Меры предосторожности Входные клеммы напряжения выборки IN0-IN9 могут быть подключены или только частично подключены. Когда определенный канал не имеет входного напряжения выборки, выход канала является случайным значением, и неиспользованный порт также может быть изменен сам по себе как обычный порт ввода/вывода. Напряжение б/у не должна превышать 3,3 V, в противном случае, есть вероятность повреждения чипа.
