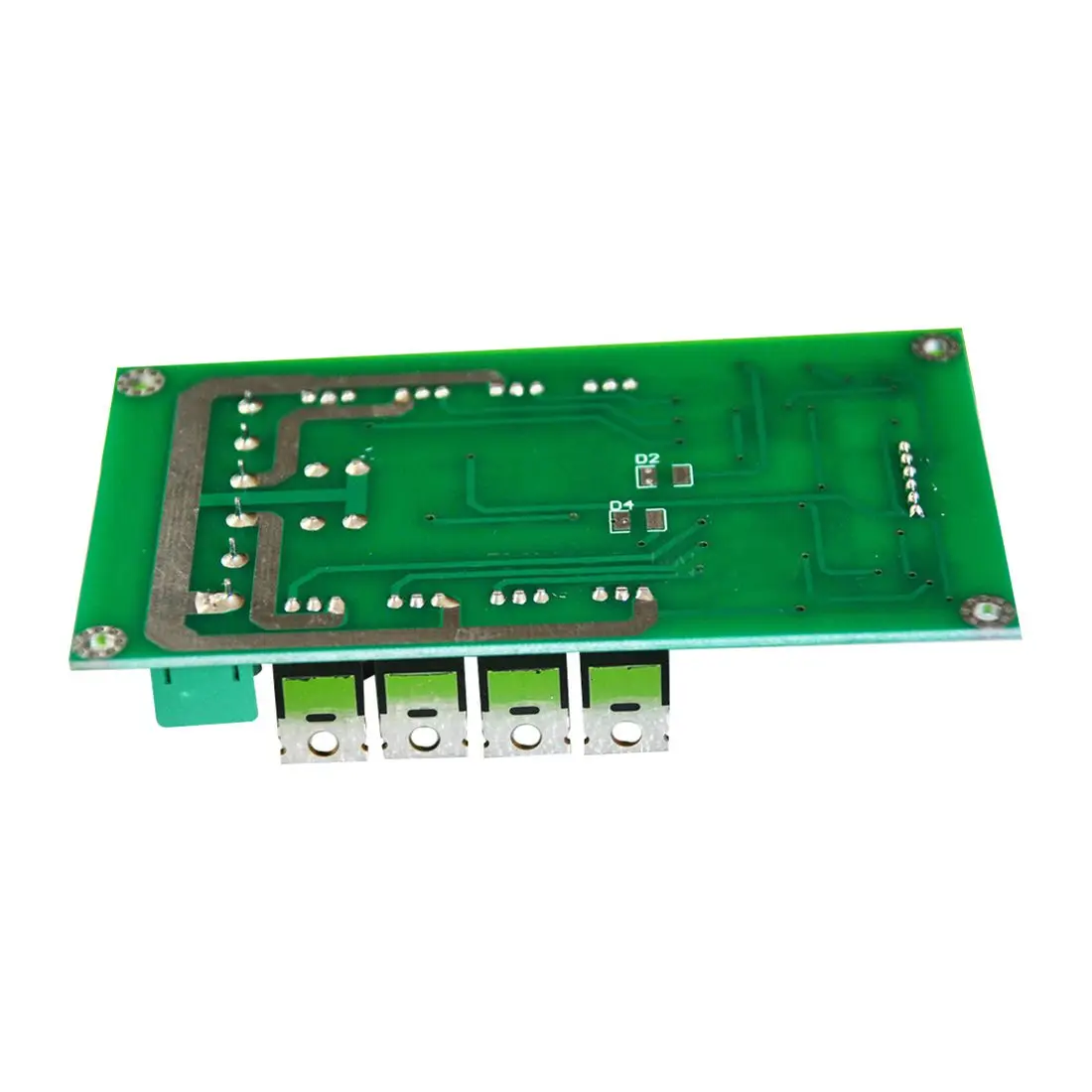

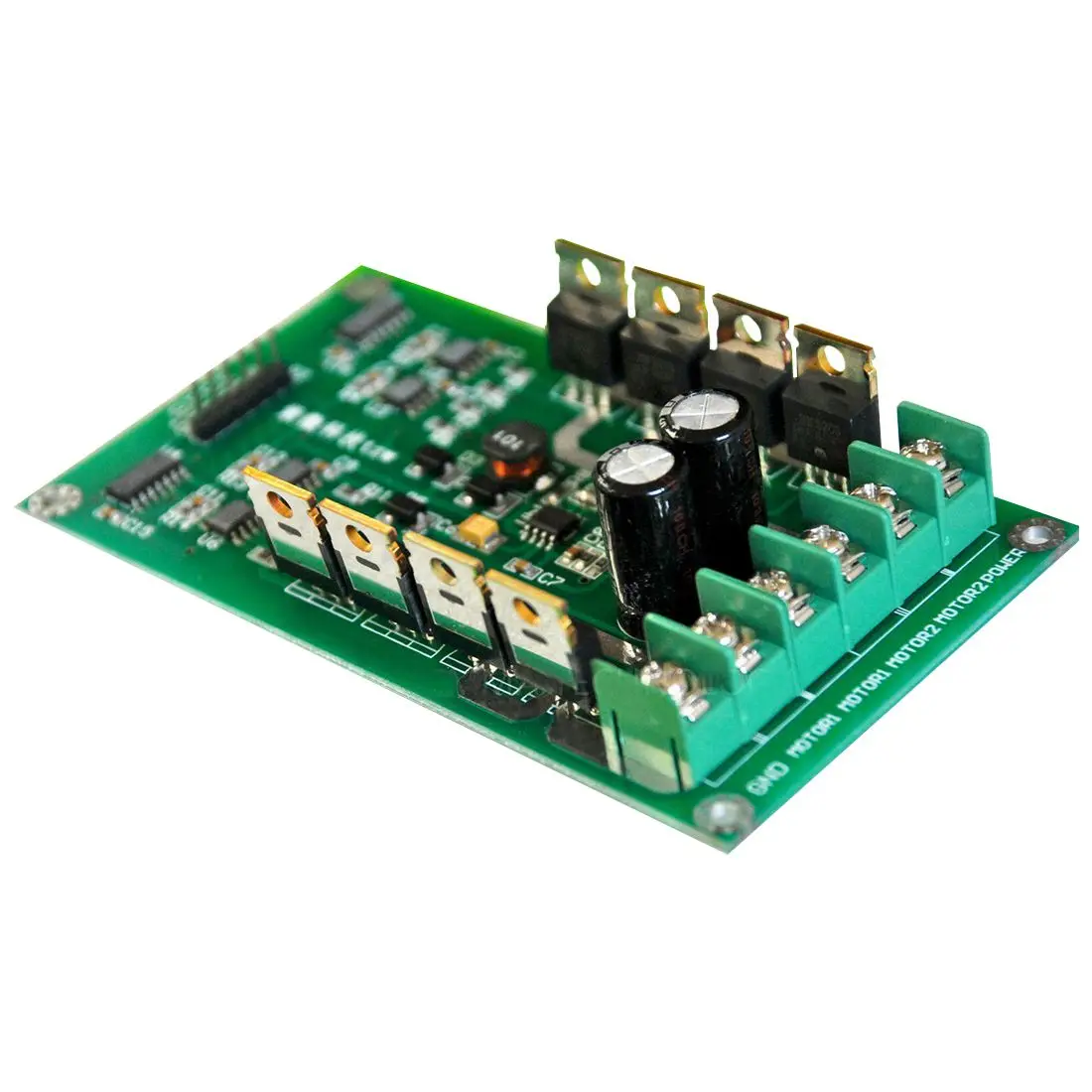

3 V-36 V двойной мотор драйвер платы модуля h-мост DC MOSFET IRF3205 15A пик 30A

Характеристики привода этих non-L298 чипа драйвера двигателя можно сравнить,
Драйвер фокусируется на токе и эффективности, эффективной мощности двигателя и срока службы батареи.
Выдерживает перегрузки по току, максимальный ток до 30А.
Этот привод также имеет функцию тормоза можно быстро остановить двигатель, тормоза быстро, торможение очевидно, легко реализовать эту функцию
В приводе используются два полных полумостовых чипа драйвера + низкостойкие n-канальные компоненты MOSFET. Завершите два полумостовых чипа драйвера надежным режимом привода, MOSFET переключает потери к минимуму. Для улучшения использования энергии.
Цвет: зеленый
Материал: пластик
Чип драйвера MOSFET поставляется с аппаратной функцией тормоза и обратной связью с питанием.
Этот привод является превосходным интегрированным чипом низкой мощности и другим полумостовым диапазоном мощности в согласованном сочетании программ и сложных проблем и проблем с дополнительным приводом
N-channel MOSFET IRF3205 MOSFET, используйте два выделенных полумоста чипа драйвера на верхней трубе с помощью конденсатора bootstrap, так что трубка имеет достаточное напряжение привода канала MOSFET можно быстро открыть, улучшить кривизну ускорения двигателя, но также быстро для тормоза двигателя. Это позволяет тележке быстро начать, может быстро убить машину.
Драйвер может работать на 0%-99% от рабочего цикла модуляции шим, напряжение вождения двигателя может быть получено достаточно.
Двигатель вперед: DIR = 1 ШИМ = ШИМ
Разворот двигателя: DIR = 0 ШИМ = ШИМ
Стояночный тормоз: DIR = X PWM = 0 (X является произвольным состоянием)

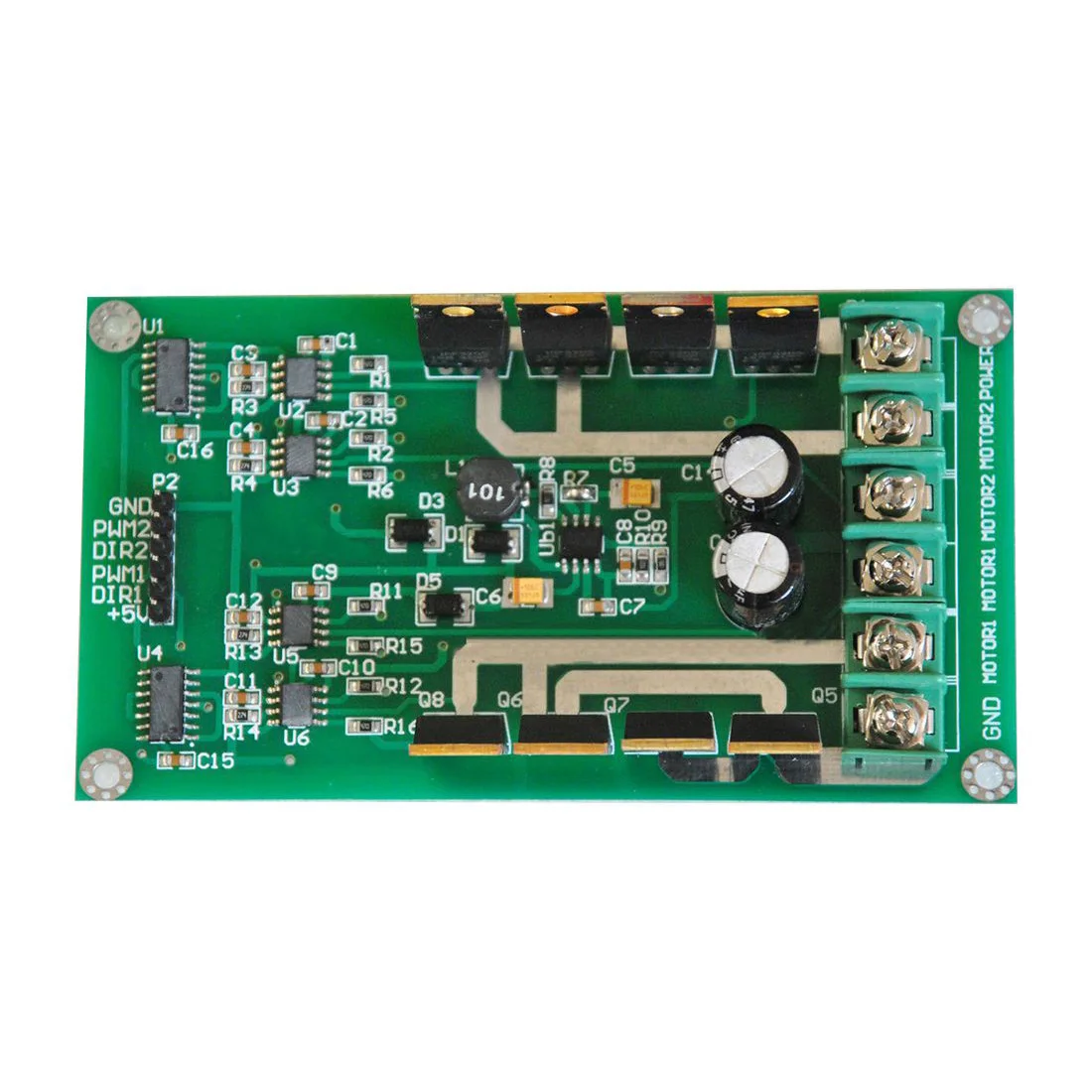

Двигатель и силовых соединений
Питание подключено к положительному источнику питания, GND источник питания отрицательный. Два мотора были подключены MOTOR1, MOTOR2
Параметры:
Номинальное напряжение: 3 v-36 v
Номинальный ток: 15A
Максимальный ток: 30A
Использование: умные автомобили Freescale конкурс студентов электронный дизайн конкурс различные схемы управления двигателем постоянного тока
Размеры: Длина 108 мм, ширина 58 мм
Примечание: Промышленный уровень материнской платы, не предоставляет схему цепи, пожалуйста, простите меня.
В комплект входит:
1x плата драйвера двигателя (не включает клеммы и винты)
