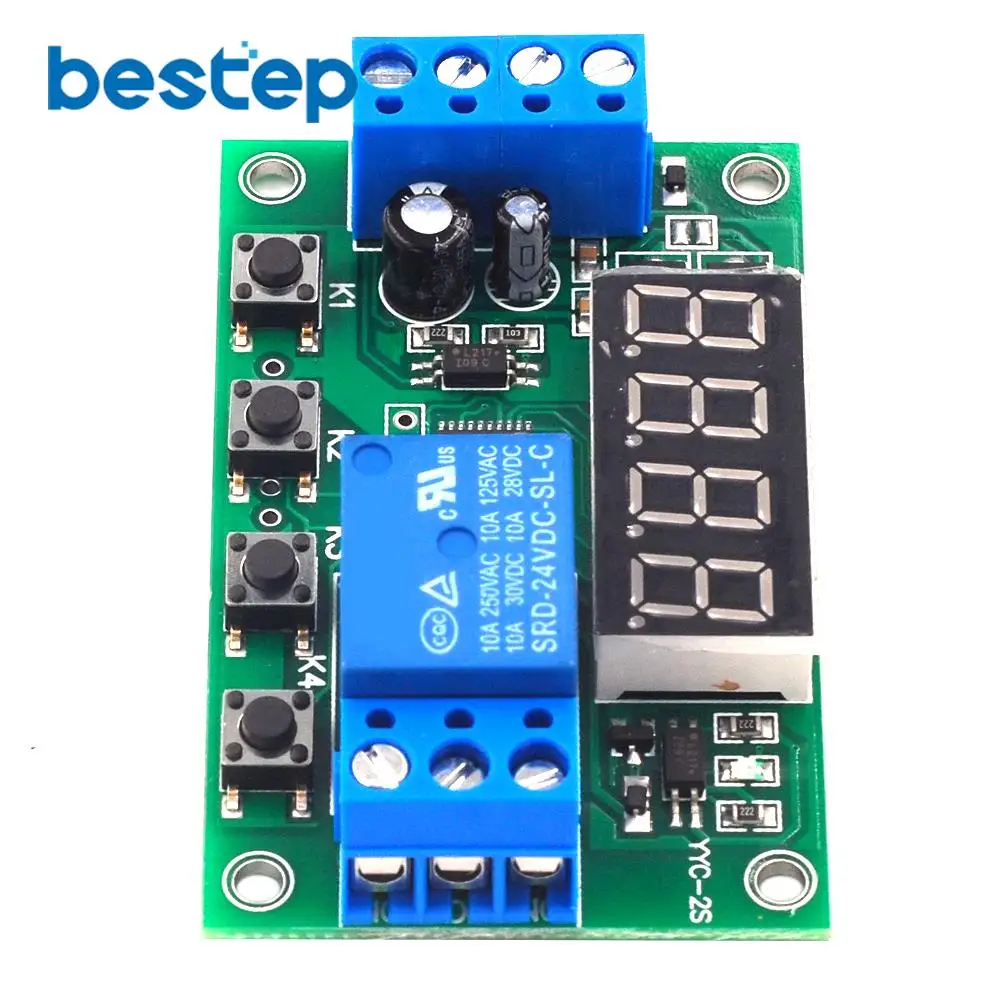

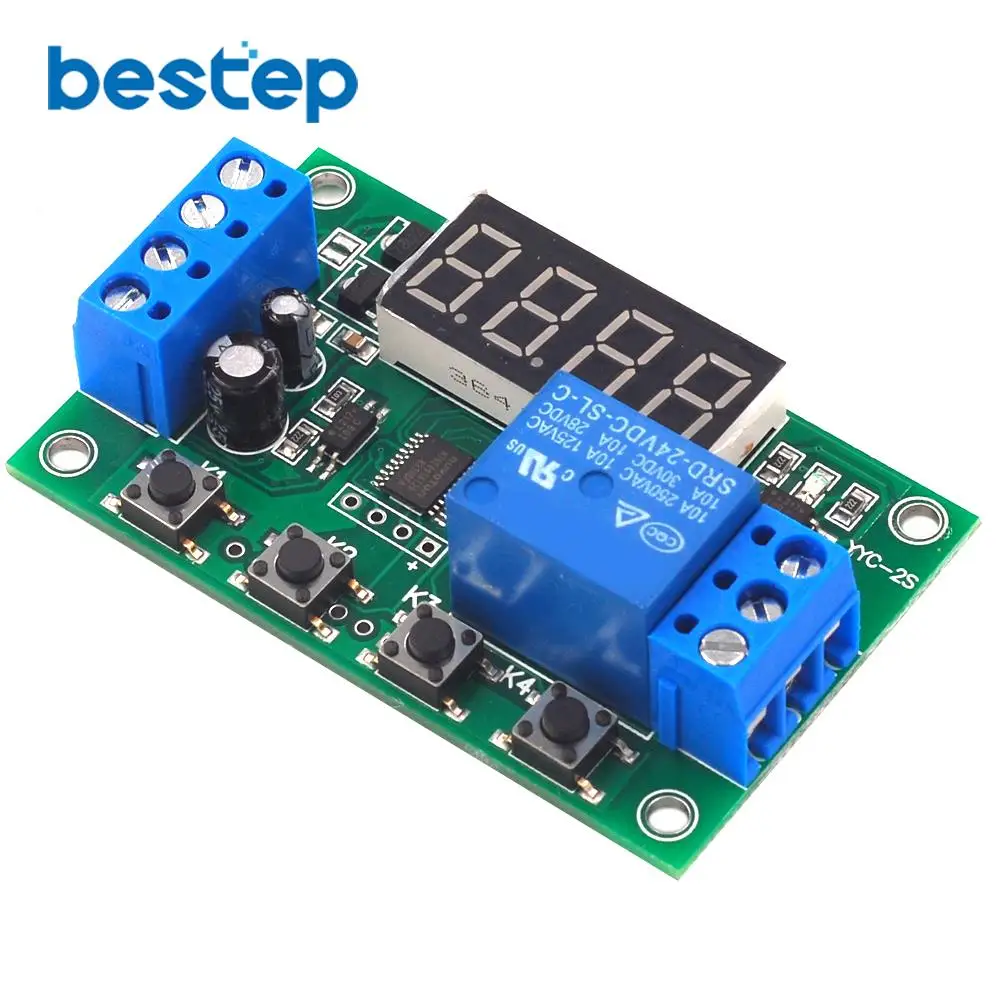

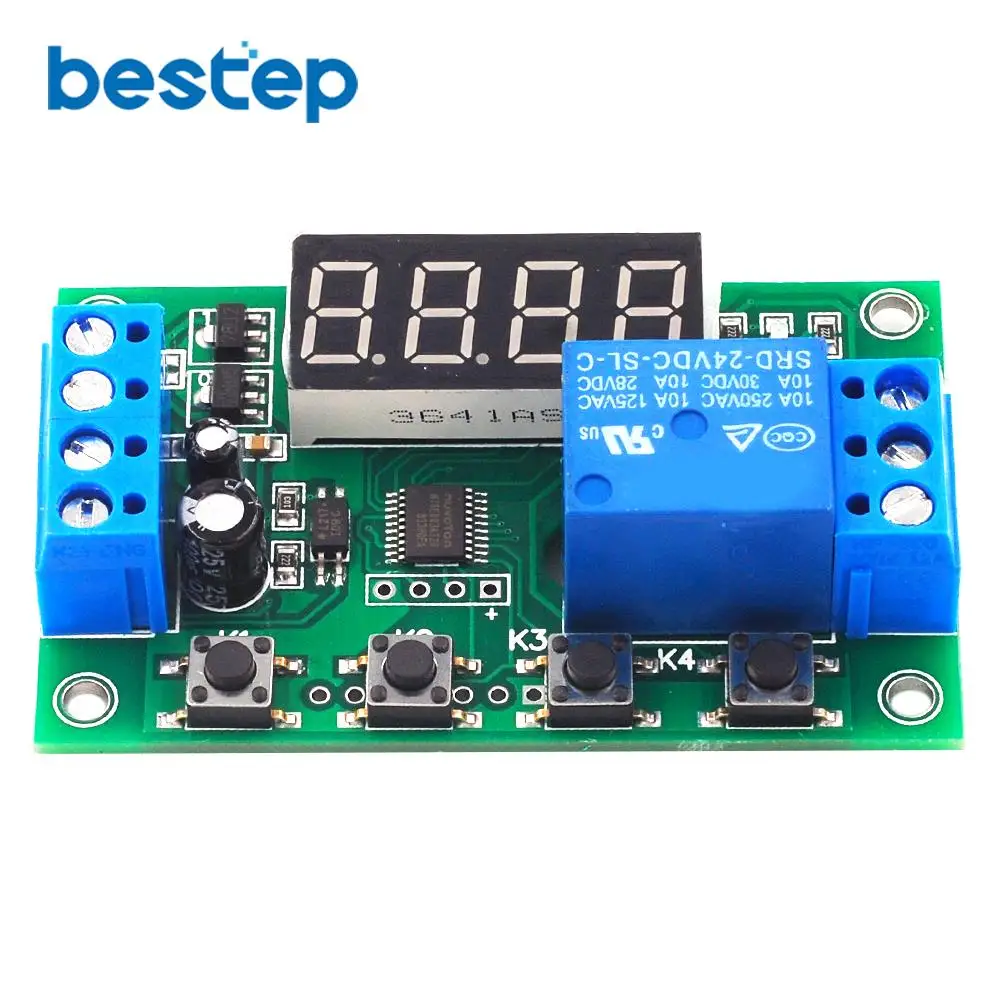

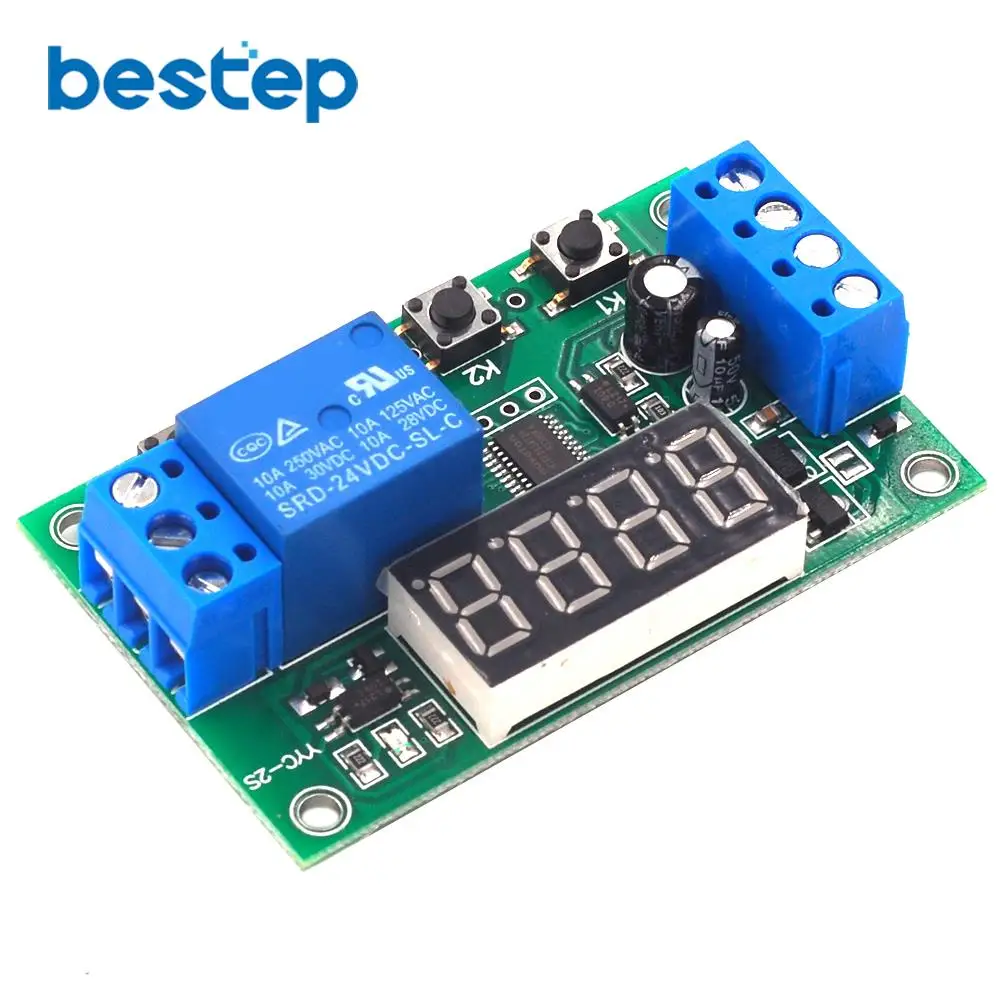

Регулируемая светодиодная панель переключателя управления таймером с задержкой

Регулируемая светодиодная панель переключателя управления таймером с задержкой

1. Модель продукта: YYC-2S 24 общих функций, чтобы удовлетворить больше потребностей в применении; Может управлять соленоидными клапанами, насосами, двигателями, огнями и т. д.

2. Выходная мощность: может управлять нагрузкой постоянного тока или переменного тока в пределах 5а

3. Диапазон времени: 0,01 секунд до 999 минут регулируется в любое время

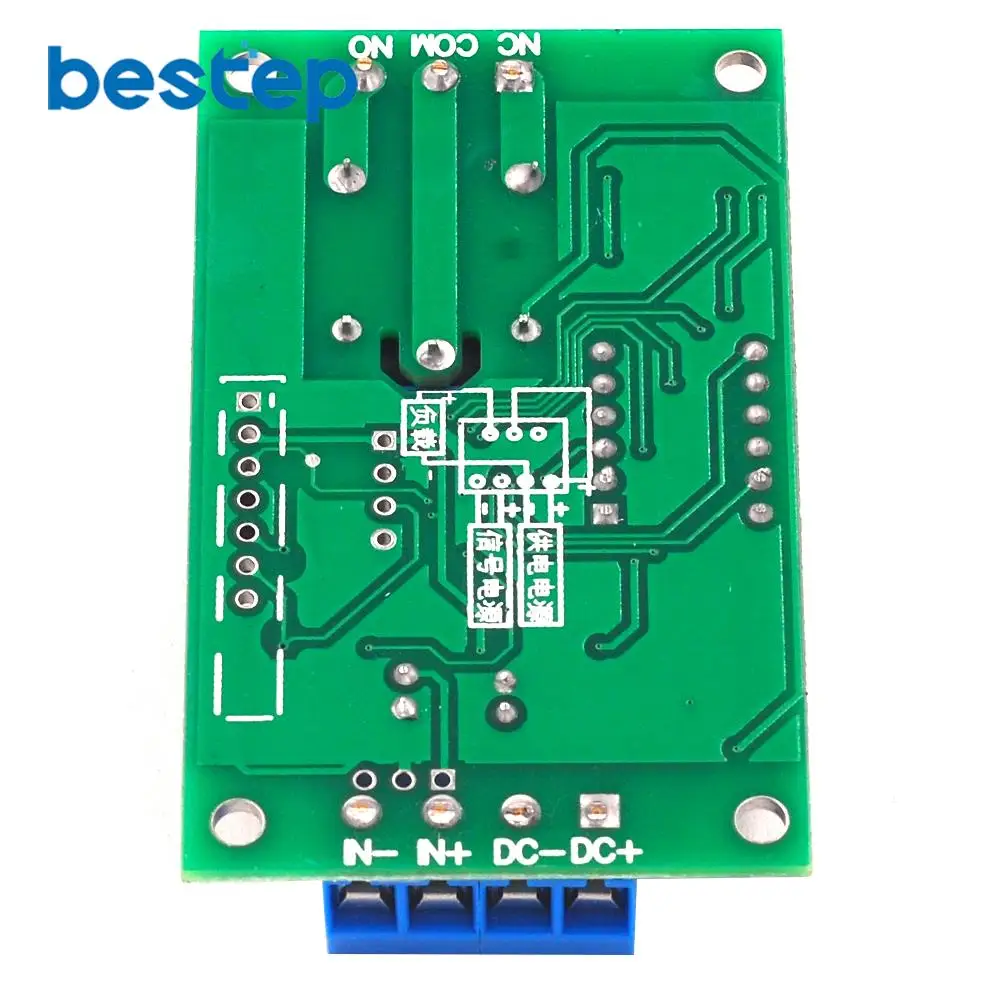

4. Описание порта проводки:
DC +: входное напряжение постоянного тока
DC- : вход DC питания отрицательный
В +: вход положительного сигнала
IN-: сигнал на входе отрицательный
НЕТ: реле, как правило, открытый интерфейс, реле приостановлено до всасывания, и короткий соединен с COM после всасывания.
COM: общий интерфейс реле
NC: реле обычно закрывает интерфейс, и реле замыкается на COM до закрытия всасывания.
Кнопочный триггер: (положительный триггер: DC-и in-короткого замыкания, DC + и IN + кнопка)
Или: (отрицательный триггер: DC + и in + короткое замыкание, DC-и IN- button)

5. Список функций:
P-11: пробежка (передайте сигнальное реле, сигнал исчезает и реле останавливается)
P-12: самоблокирующийся (отправьте сигнальное реле для включения, затем дайте сигнальное реле для остановки)
P-13: подайте сигнал, реле будет останавливаться автоматически в течение нескольких секунд; Триггер будет недействителен во время задержки.
P-14: подайте сигнал, реле будет останавливаться автоматически в течение нескольких секунд; Триггер повторного времени во время задержки.
P-15: подайте сигнал, реле будет останавливаться автоматически в течение нескольких секунд; Триггер наложенного времени во время задержки.
P-16: подача сигнала, реле будет останавливаться автоматически в течение нескольких секунд; Сброс триггера во время задержки
P-17: подайте сигнал, реле закрыто, входной сигнал отключен, мощность отключается через несколько секунд, и сигнал снова выводится во время задержки.
P-18: после включения питания, реле будет немедленно тянуть, после задержки секунды, питание будет выключено;
P-21: подайте сигнал, после задержки секунд, реле тянет
P-22: сигнал, через более чем несколько секунд, реле тянет, сигнал исчезает, реле останавливается.
P-23: после того, как сигнал исчезнет более чем на несколько секунд, реле закрыто, есть сигнал, и реле останавливается.
P-24: есть сигнал. Через несколько секунд реле закрыто. После того, как сигнал исчезнет более секунды, реле останавливается.
P-25: есть сигнал через более чем секунды, реле закрыто, и после того, как сигнал превышает секунды, реле останавливается.
P-26: есть сигнал. Реле останавливается через несколько секунд всасывания. Сигнал исчезает, и реле останавливается снова в течение нескольких секунд.
P-27: сигнал импульса обнаружен, реле останавливается; Если нет импульсного сигнала, реле задерживается в течение нескольких секунд; (сигнал непрерывный или сигнал исчезает, как без импульсного сигнала)
P-28: после включения питания, после задержки секунд, реле включается до тех пор, пока питание не выключено.
P-31: после включения реле закрывается в течение нескольких секунд, отключено в течение B секунд, бесконечная петля;
P-32: сигнал, старт P-31 бесконечная петля; Сигнал исчезает, завершение петли
P-33: дать сигнал, начать P-31 бесконечный цикл; Дать другой сигнал, чтобы завершить цикл
P-34: после включения питания, после задержки секунд, реле тянет и закрывается через B секунды.
P-35: есть сигнал. После задержки секунд, реле тянет и закрывается через B секунды.
P-36: есть сигнал. После более чем секунд, реле тянет, B останавливается через B секунды, сигнал исчезает, и время очищается.
P-37: есть сигнал, реле будет останавливаться автоматически в течение нескольких секунд, а затем останавливаться в течение 24 секунд. Триггер сигнала недействителен во время A + B.
P-38: есть сигнал, реле будет останавливаться автоматически в течение нескольких секунд, останавливаться и повторно часами в течение B секунд, а затем автоматически закрываться в течение нескольких секунд.
P-41: нет сигнала; Сигнал исчезает; Реле работает после задержки времени.
P-42: сигнал исчезает, после задержки времени, реле работает; Конец работы B время
P-43: сигнал исчезает. По истечении времени реле работает; Время работы B заканчивается.
P-44: после включения реле работает в течение времени и останавливает время B; Цикл останавливается автоматически в течение C раз.
P-45: питание не активируется, после сигнала; Реле работает в течение времени, время B останавливается; Цикл C останавливается автоматически; Сигнал снова приводится, еще раз
P-46: после того, как сигнал будет отправлен более чем один раз, реле закрыто; Всасывание удерживается; Питание остановлено.
P-47: после того, как сигнал будет отправлен более чем один раз, реле закрыто в течение B секунд.
P-48: в течение C секунд, после того как сигнал непрерывно отправляется более чем за раз, реле закрыто в течение B секунд.

6. Описание настройки кнопки: включение на дисплее «----» означает вход в режим ожидания;
Нажмите K1 в первый раз (это занимает более 1 секунды, чтобы быть эффективным, чтобы предотвратить ложное срабатывание) дисплей: P -11: K2 регулирует основной режим, функция регулировки K3K4
Нажмите второй раз K1, экран отображает: A001: K2 и K3 отрегулируйте первый раз A, K4 отрегулируйте десятичную точку (единица времени)
Нажав на третий K1, экран отображает: B001: K2 и K3 отрегулируйте второй раз B, K4 регулирует десятичную точку (единица времени)
Нажатие K1 в четвертый раз «----» означает вход в режим ожидания.
Нажмите K4 в режиме ожидания, чтобы постоянно выключить/включить дисплей и переключить режим низкой мощности.

7. Десятичное время описание единицы измерения:
X.XX знака после запятой в сто, диапазон времени: 0,01 секунд до 9,99 секунд
X X.X знака после запятой в десять, диапазон времени: 0,1 секунд до 99,9 секунд
XXX не имеет десятичной точки, диапазон времени: 1 секунда ~ 999 секунд
XXX. Десятичная точка находится в одном месте, диапазон времени-от 1 минуты до 999 минут.
