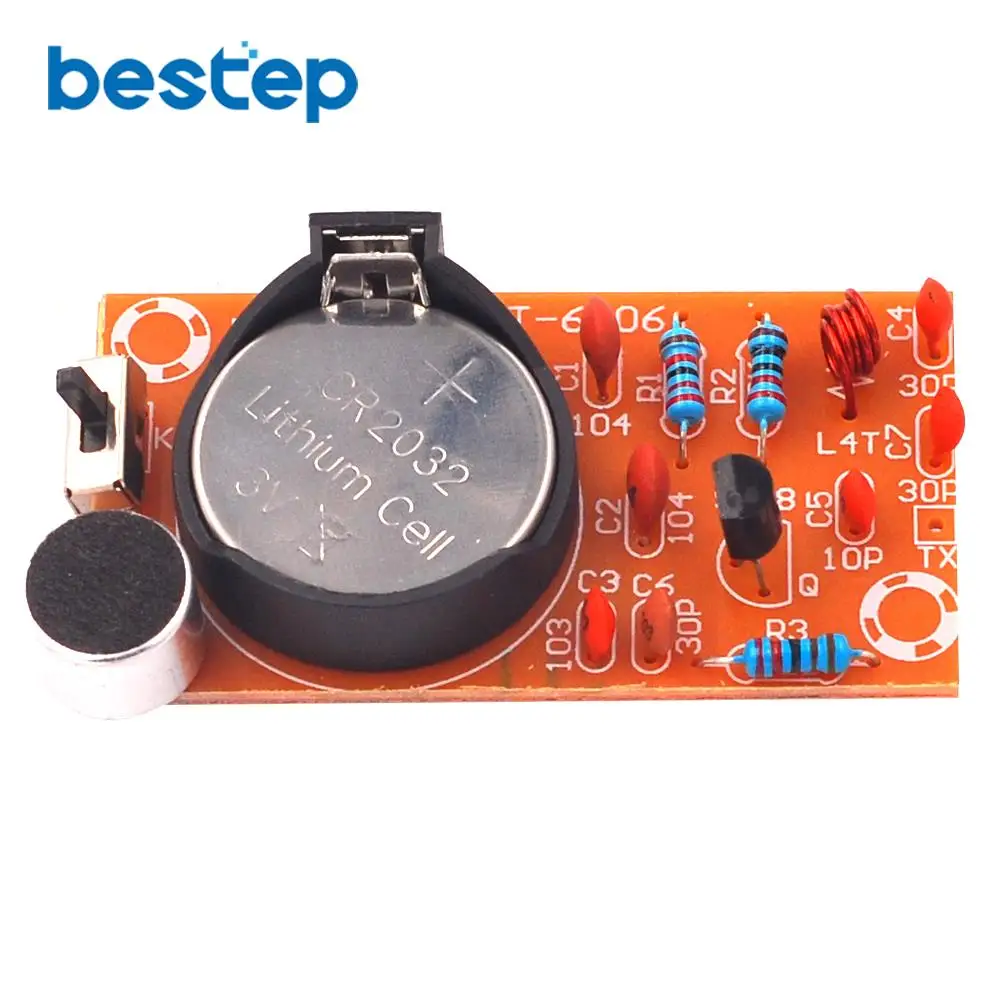

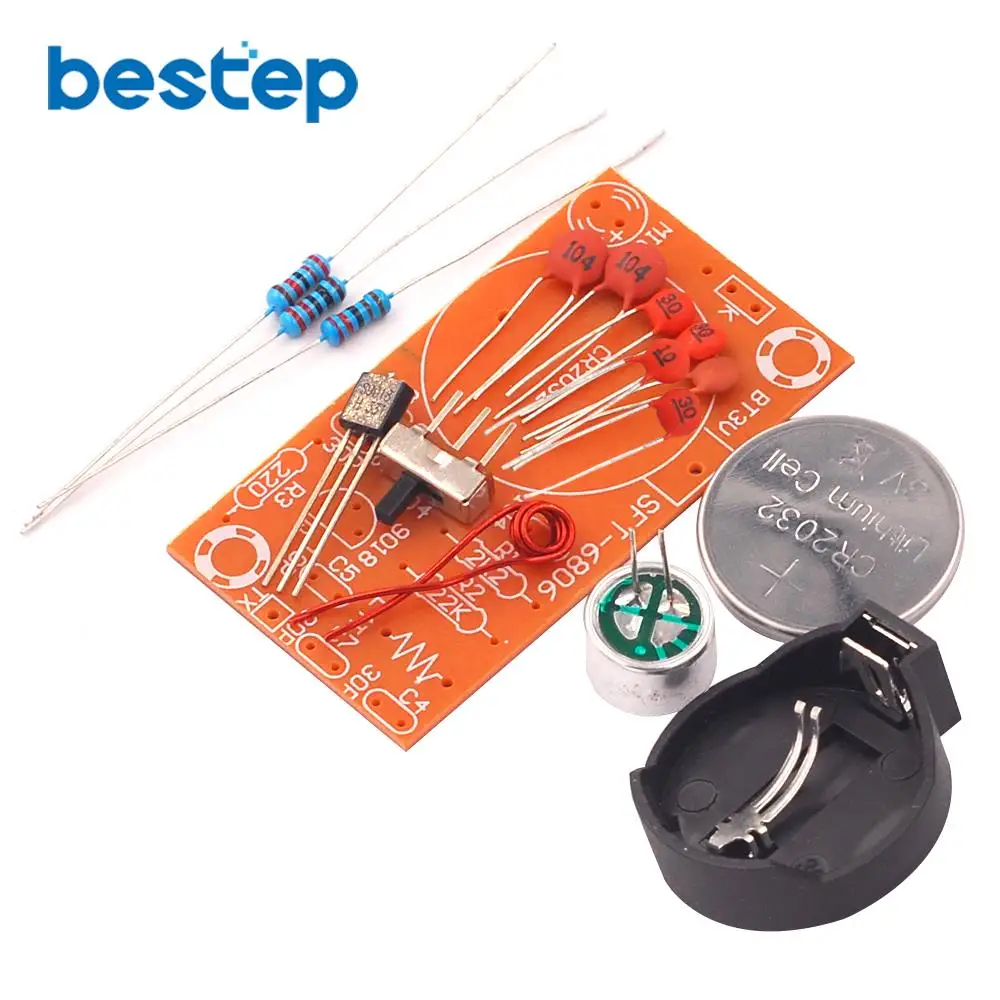

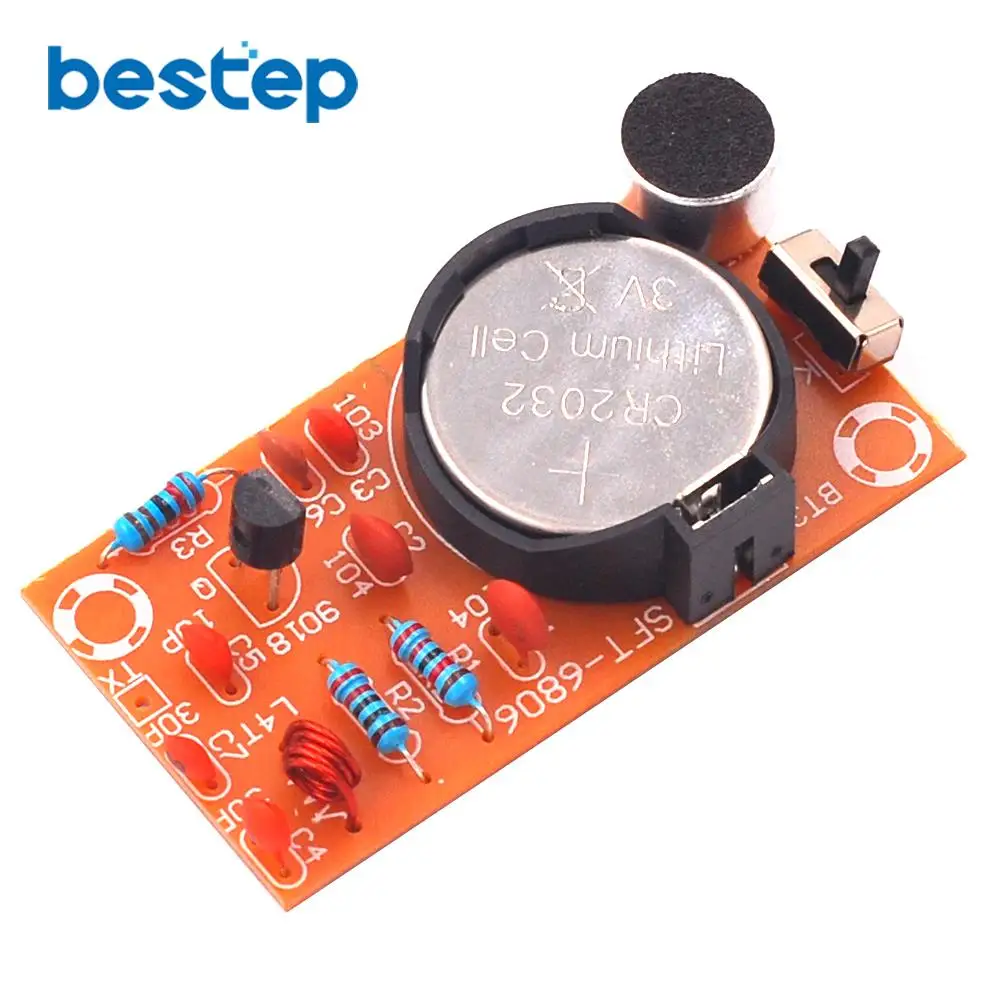

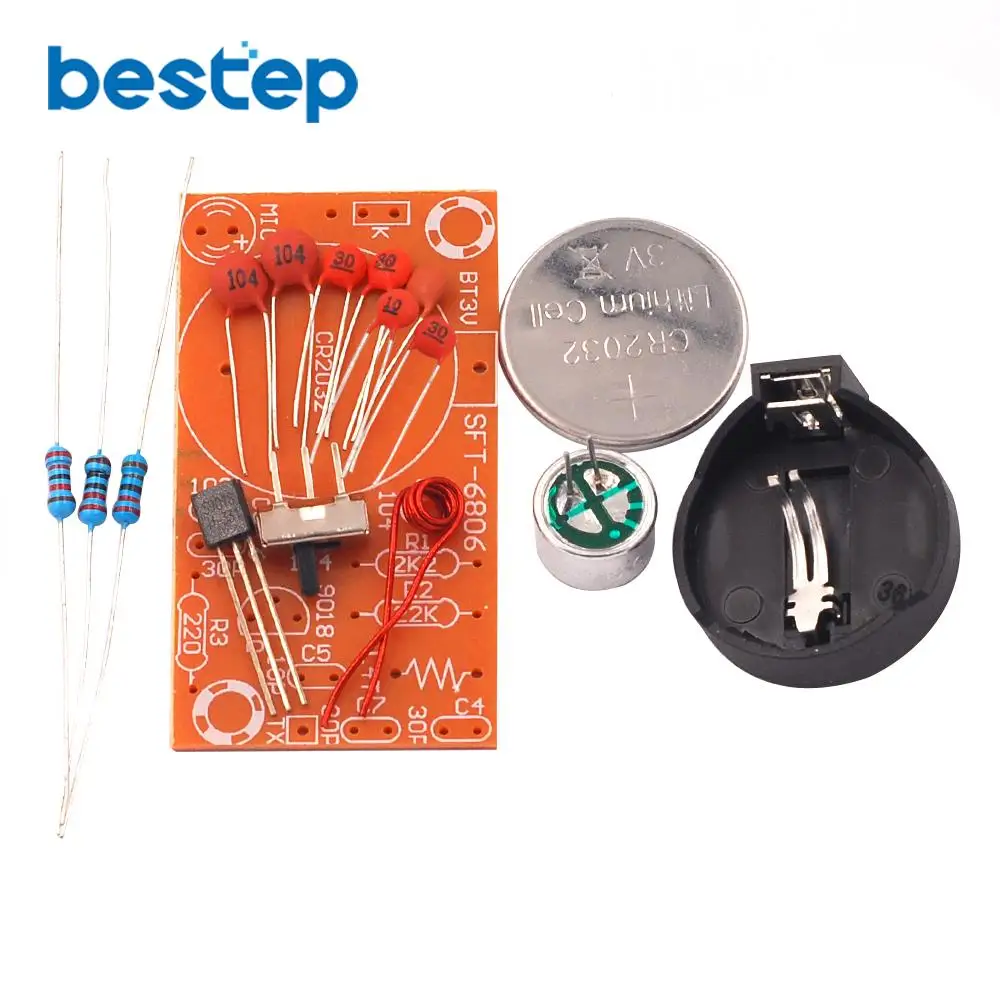

Простой FM беспроводной микрофон части fm-передатчик электронная тренировка DIY Набор производственный комплект (без батареи)

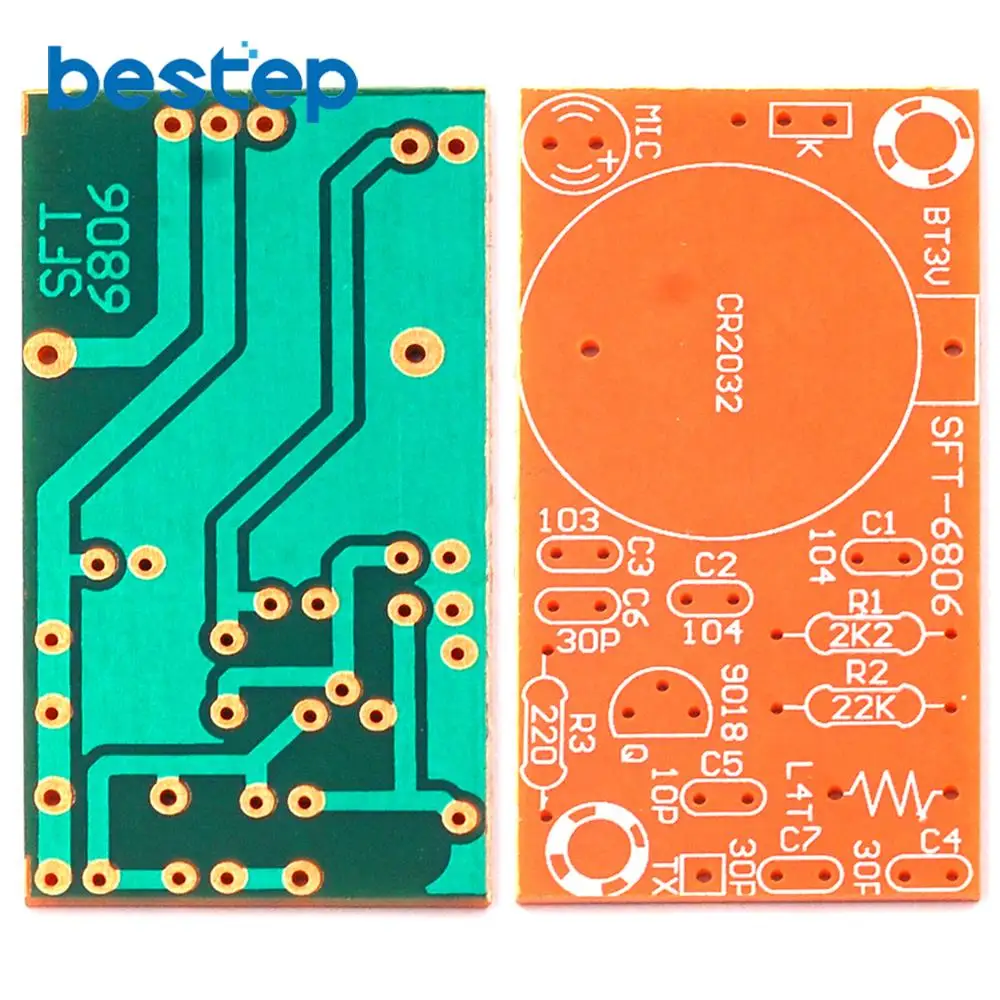

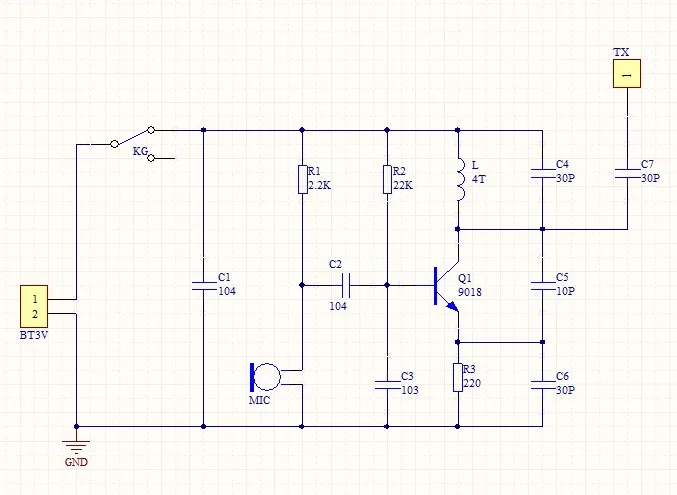

Комплект параметры: Частотный диапазон: 88 МГц-108 МГц Рабочее напряжение: 3 в (с батареей кнопки CR2032, принесите свой собственный) Спецификация печатной платы: 48*27 мм Толщина: 1,6 мм Этот простой комплект микрофона fm-радио доступен для рыночного спроса, который подходит для начинающих и может значительно улучшить радионавыки. Комплект имеет характеристики разумной конструкции цепи, дальние расстояния передачи, длительный срок службы и низкое энергопотребление, и схема проста и проста в изготовлении. Это хороший помощник для любителей радио, электронных майоров и профессиональных технических школ. 1. Электретный микрофон с положительными и отрицательными полюсами, обычно подключается к внешнему корпусу, является отрицательным полюсом. Его функция заключается в стимулировании слабой вибрации звуковых волн в воздухе и выводе того же электрического сигнала, что и изменения звука. 2. R1-это резистор смещения электретного микрофона. С этим резистором микрофон может выводить звуковой сигнал. Это потому, что микрофон сам имеет основную схему усиления FET, чтобы соответствовать импедансу и улучшить выходную способность. Микрофон не должен быть слишком чувствительным, в противном случае будет легко получить акустические отзывы, что приведет к самовлюбленному вою. 3. C2-это соединительный конденсатор аудиосигнала, который передает звуковой электрический сигнал микрофона, чувствительный выход на следующий этап. 4. C3 является фильтрующим конденсатором базового уровня транзистора Q. С одной стороны, он фильтрует высокочастотный шум, с другой стороны, высокочастотный потенциал Q 0. Для высокочастотных цепей выше 50 МГц Q является общей схемой усилителя. Это основа для окончательного колебания, потому что основное состояние колебательной цепи заключается в том, что она должна иметь определенный коэффициент усиления, а затем она имеет соответствующие отзывы, как правило, положительные отзывы. 5. R2-это резистор смещения на уровне основания транзистора Q, который обеспечивает меньший базовый ток для Q, и Q будет иметь больший ток на уровне эмиттера через R3. В связи с действием тока в R2 и R3 падение напряжения генерируется на соответствующих резисторах и взаимодействует друг с другом, и результат автоматически стабилизируется в определенном состоянии значения, который является последователем эмиттера. 6. R3-это сопротивление излучателя транзистора Q, который выступает в качестве стабильной рабочей точки постоянного тока и формирует высокочастотный резистор нагрузки сигнала с C6, которая также является частью всей высокочастотной цепи колебаний. 7. C4 и L образуют параллельную резонансную цепь, которая играет роль регулировки частоты колебаний. Емкость C4, диаметр катушки L, шаг, количество витков и толщина эмалированного провода могут быть изменены. 8. C7 представляет собой высокочастотный выходной Соединительный конденсатор, цель заключается в том, чтобы сделать высокочастотный сигнал в радиоволны в небо. Таким образом, антенна предпочтительно вертикально вверх, предпочтительно иметь длину, равную длине волны или целому ряду радиоволновой частоты, и должны быть расширены вокруг, без металлической блокировки. Описание: длина волны равна взаимной частоте, частота меняется, а длина волны также меняется. Удельная длина антенны также зависит от выходного сопротивления и толщины антенны. Это достаточно для того, чтобы подобрать сечение проволоки под любительской линии. Если вы хотите найти самое дальнее расстояние, вы можете сделать больше. Вы можете экспериментировать с техником, и расстояние запуска может легко достигать 50 метров. 9. C5-это отзывы о конденсаторе и является ключевым компонентом запуска цепи. При изучении высокочастотного состояния этой цепи коллектор транзистора Q является выходным, эмиттер является входным, и выходной сигнал применяется к входу через C5, который производит сильные положительные отзывы, что естественно вызывает колебания. Это Трехточечная колебательная схема конденсатора. 10. C1 является фильтрующим конденсатором источника питания, который обеспечивает петлю для сигнала переменного тока и уменьшает внутреннее сопротивление переменного тока источника питания. Отладка и установка После того, как все компоненты были спаяны, следующая работа в основном заключается в отладке частоты колебаний: Включите мобильный телефон или радио, которое может получить fm-радио, а затем включите питание микрофона, удерживайте микрофон и дуйте или кричите на микрофон, когда смотрите на радио. Выполните поиск станции до тех пор, пока ваш голос не будет услышан на радио. Если вы все еще не можете получить свой собственный звук во всем диапазоне частот (т. Е. 88-108 МГц), тщательно Используйте неиндуктивный бамбук, чтобы перемещать расстояние от осциллирующей катушки L. Когда вы двигаетесь, просто Вытяните или Усадите расстояние между каждой катушкой. Поскольку числовая погрешность электронного компонента может повлиять на частоту передачи, если натяжение регулировочной катушки по-прежнему не является эффективным, сварка L увеличивается на один оборот или уменьшается на один, И вышеуказанная Регулировка продолжается после повторной сварки. Чтобы увеличить расстояние передачи, другой провод сварен как антенна на TX. Конкретная длина может быть определена в соответствии с эффектом во время отладки. Примечание: осциллирующая катушка представляет собой изолированный эмалированный провод. При сварке Используйте лезвие для удаления изоляционной краски на концах сварки для сварки. Он может быть намотан вокруг линии рефилов на водной основе или рефилов на водной основе, первоначально 6 витков, определенное количество витков определяется в соответствии с вводом в эксплуатацию.
