Цифровой генератор сигналов DDS 12 МГц произвольный порт USB TTL программное

Генератор сигналов DDS произвольной формы из серии MHS-5200A-это многофункциональный генератор сигналов с высокой точностью и высокой производительностью. Он принимает Большие весы интегральных схем FPGA, высокоскоростной микропроцессор MCU и SMT во внутренней цепи, что может значительно улучшить защиту от помех и срок службы инструмента. ЖК-дисплей разделен на две линии: верхняя линия показывает частоту тока, а следующая линия отображает дополнительные параметры или функции. Этот инструмент имеет большое преимущество в генерации сигнала, сканировании формы волны, измерительных параметров и т. д. это отличный инструмент для тестирования или измерения для инженера-электроники, электронной лаборатории, обучения и исследований.

Особенности:

Может выводить произвольные формы сигналов и обычные функциональные формы (синусоидальный/треугольный/квадратный/sawtooth wave и TTL сигнал). Все функции контролируются в цифровом формате, точные и стабильные. Двухканальный выход, может работать в синхронизации, разница в фазе регулируется. С линейной разверткой (макс. до 999 с) и логарифмической частотой функции развертки. Сигнал обоих каналов имеет встроенный усовершенствованный-20 дб аттенюатор для достижения минимального амплитудного разрешения 1МВ. С функцией смещения постоянного тока 120% ~ + 120%. Выход 4 TTL (разница в фазе регулируется). Имеет Измерение частоты, измерение периода, измерение ширины положительного и отрицательного импульса, измерение рабочего цикла и функцию подсчета. С интерфейсом USB, после подключения к ПК, ПК может быть использован для управления прибором.   Технические характеристики: Проект Параметры Ключ Особенности Частотный диапазон Синусоида

Нормальные режимы (опционально): 0,01 Гц ~ 6 МГц/0,01 Гц ~ 12 МГц/0,01 Гц ~ 20 МГц/0,01 Гц ~ 25 МГц

Прямоугольная волна 0,01 Гц ~ 6 MГц Треугольники волна 0,01 Гц ~ 6 MГц Пилообразный сигнал 0,01 Гц ~ 6 MГц Произвольной формы 0,01 Гц ~ 6 MГц TTL цифровой сигнал волны 0,01 Гц ~ 6 MГц Выход модуляции Частота развертки Типы сигналов Синусоидальная/Треугольная/квадратная/подъемная звуковая волна, цифровая сигнальная волна CMOS и произвольная форма волны Сигналов Длина 2048 точек Частота дискретизации 200MSa/s Амплитуды сигнала Разрешение 12 бит Минимальное разрешение частоты 10 МГц Частота ошибок +/-5*10 ^(-6) Стабильность частоты +/-1*10 ^(-6) Амплитудный диапазон (от пика до пика)

5mVp-p ~ 20Vp-p

Выход сопротивление 50 Ом (+/-10%) Амплитуда Разрешение

1mVp-p (-20дБ затухание)

10mVp-p (без затухания)

Офсетная печать диапазон -120% ~ 120% (отношение напряжения смещения и амплитуды сигнала) Смещения Разрешение 1% Фазы диапазон 0 ~ 359 ° Фазы Разрешение 1 ° Синусоида Гармонических прибыл Системы 40dBc(<1 МГц); 35dBc(1 МГц ~ 20 МГц) Искажение <0.8%(20 Гц ~ 20 кГц) Прямоугольная волна Подъемный вместе времени ≤ 20ns Выброс ≤ 10% Рабочий цикл диапазон регулировки 0% ~ 99.9% TTL Подъемный вместе времени ≤ 20ns Низкий уровень <0,3 V Высокий уровень 1V ~ 7,5 V Произвольной формы Количество 16 Глубина памяти/группа 1KB/16 Сканирования Режим сканирования Линейная развертка, бревенчатая развертка Время сканирования 1s-999s Диапазон сканирования Он определяется настройками параметров развертки Внешние измерения Частотный диапазон измерений

Время ворот = 10S 0,1Hz - 60MHz

Время ворот = 1S 1 Гц-60 МГц

Ворота времени = 0,1 S 10 Гц-60 МГц

Ворота времени = 0,01 S 100 Гц-60 МГц

Вход Напряжение диапазон

0.5Vp-p ~ 20Vp-p Диапазон измерений 0 ~ 4294967295 Подсчет Вручную Измерение ширины положительного и отрицательного импульса Разрешение 10ns, Макс. Измеряется 10s Периодические измерения Разрешение 20ns, Макс. Измеряется 20s Рабочий цикл измерения Разрешение 0.1%, диапазон измерения от 0.1% ~ 99.9% Выбор источника 1. И тд. Вход (сигнал переменного тока) ; 2. TTL-IN вход (цифровой сигнал) Память Количество 10 Расположение M0 ~ M9 Интерфейс Интерфейс режим Использование USB в последовательном интерфейсе Связь скорость 57600bps Протокол Использование командной строки, соглашение Питание Постоянного тока MHS5200A DC 5V источник питания Общие Размеры 19,5*17,5*7 см/7,67*6,9 * 2.75in Вес 542 г/19,12 унций Посылка Размеры 24*21*9,5 см/9,45*8,3*3,74 дюймов (Д * Ш * В) Посылка Вес 986 г/34,78 унций

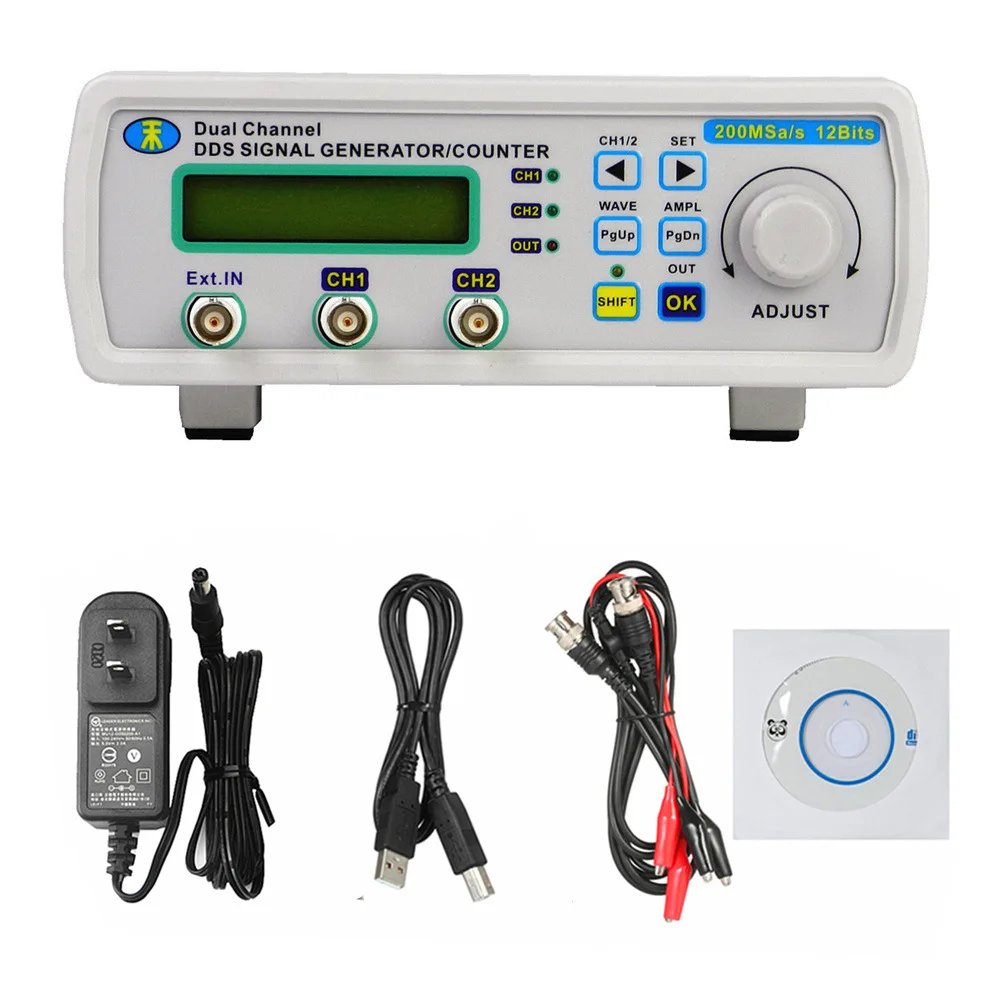

Посылка список:
1 * 12HMz генератор источника сигнала
1 * USB кабель
1 * CD-плеер
1 * Расширительная плата TTL
2 * BNC зажимы кабель
