Двунаправленный модуль сигнала TTL 5 В RS422 полное дуплексное преобразование 422 в

Двунаправленный модуль сигнала TTL 5 В RS422 полное дуплексное преобразование 422 в

Двунаправленный модуль сигнала TTL, 5 В RS422, полное дуплексное преобразование 422 в одноchip, конвертация последовательного порта UART

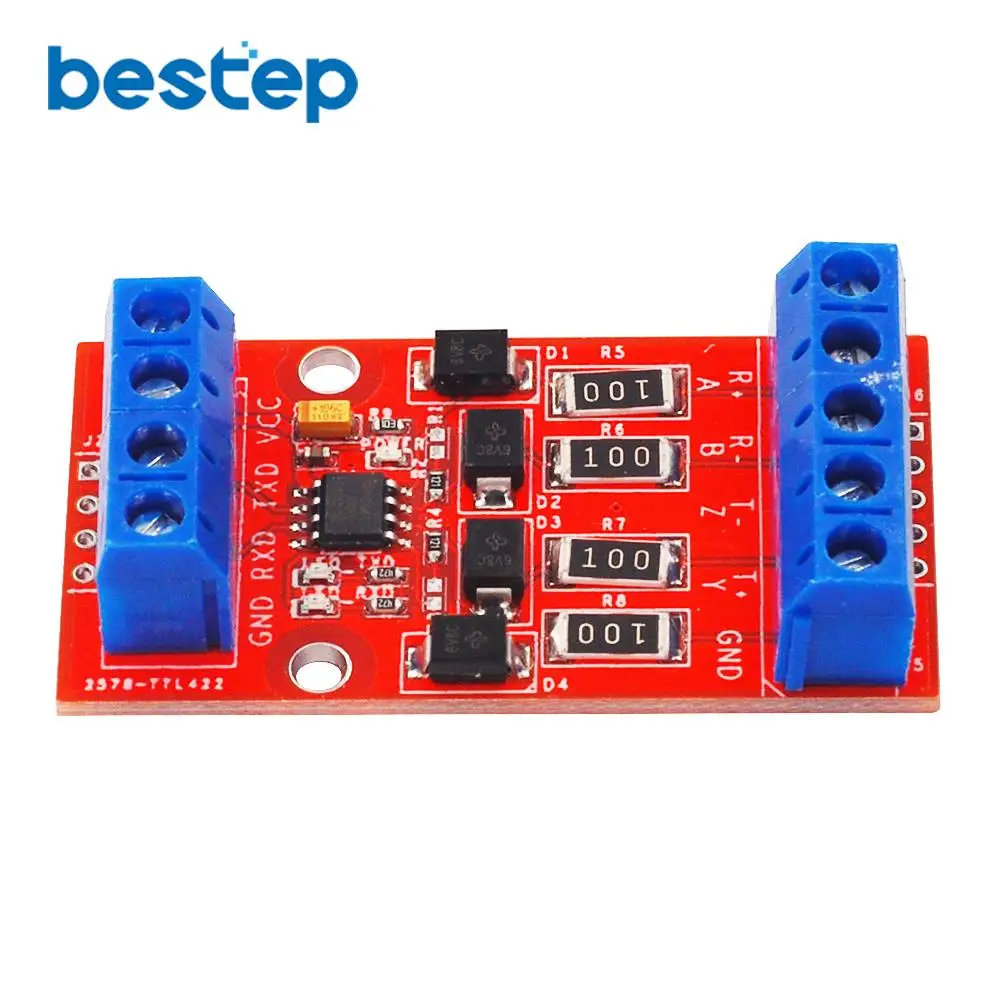

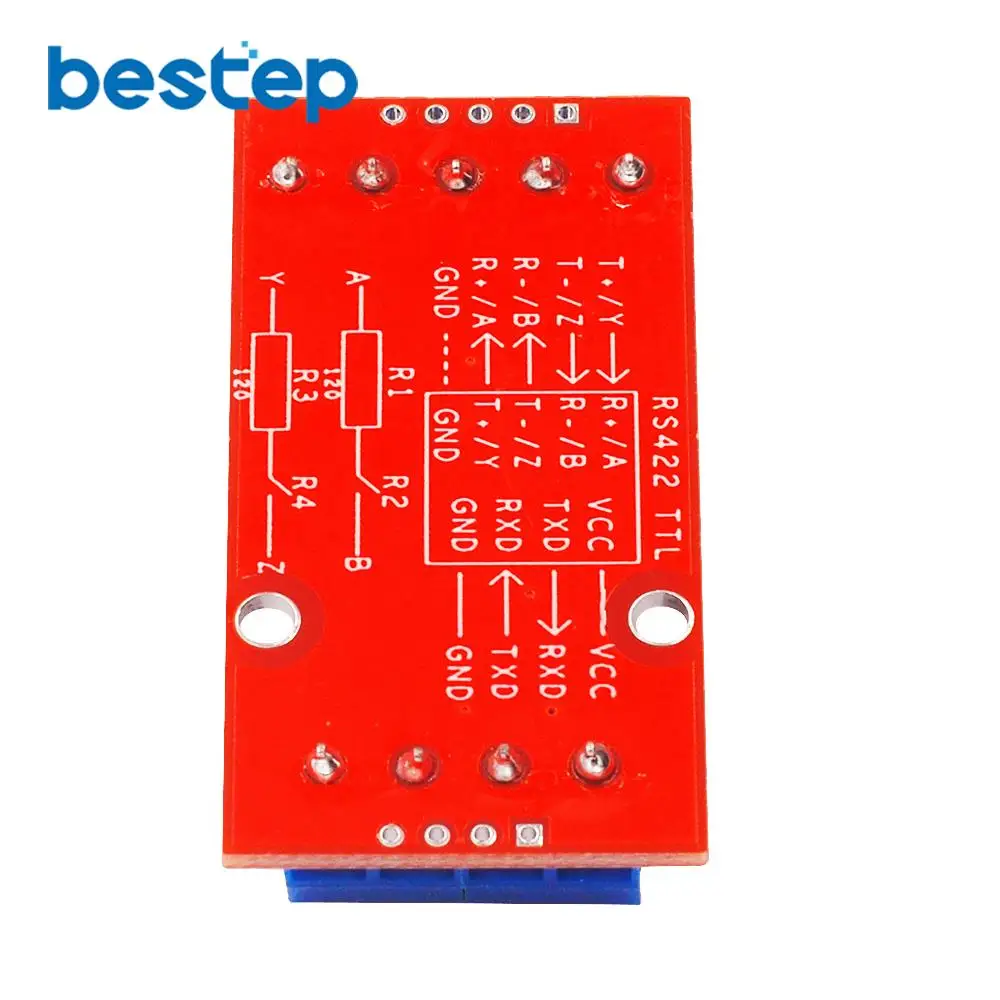

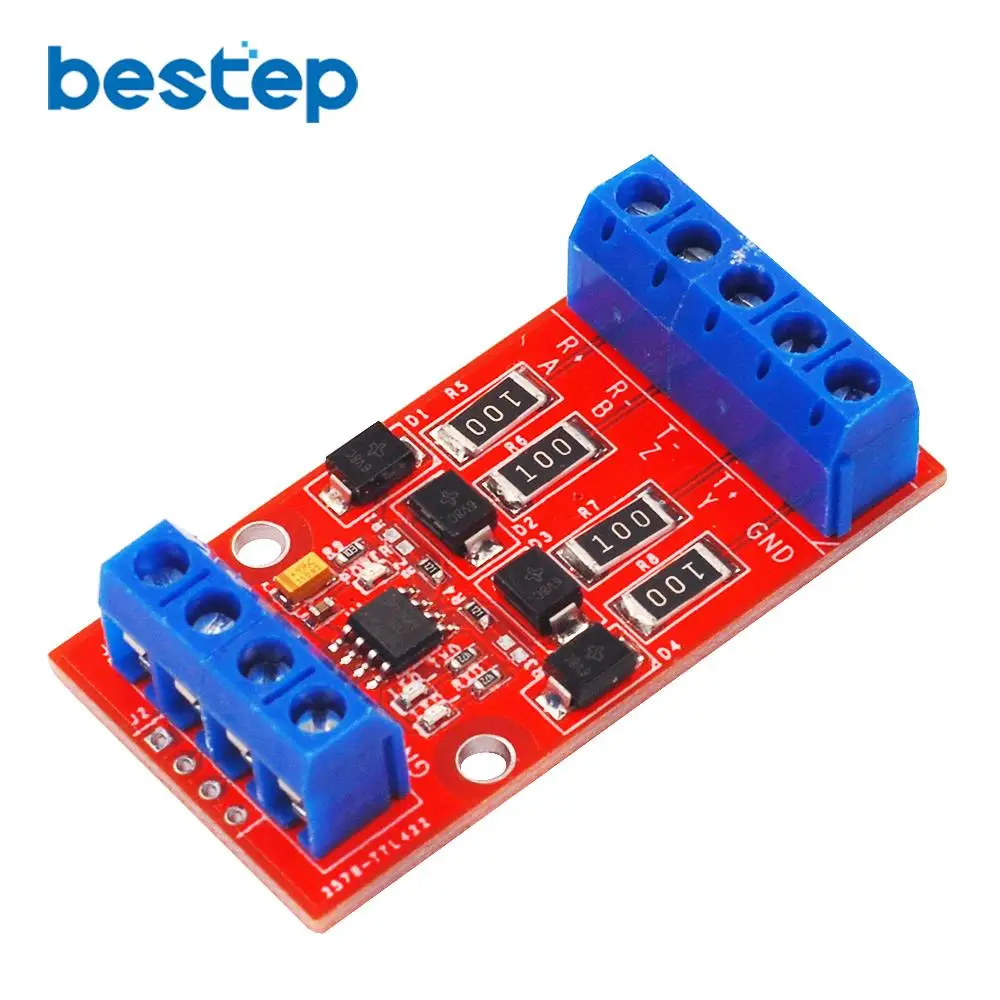

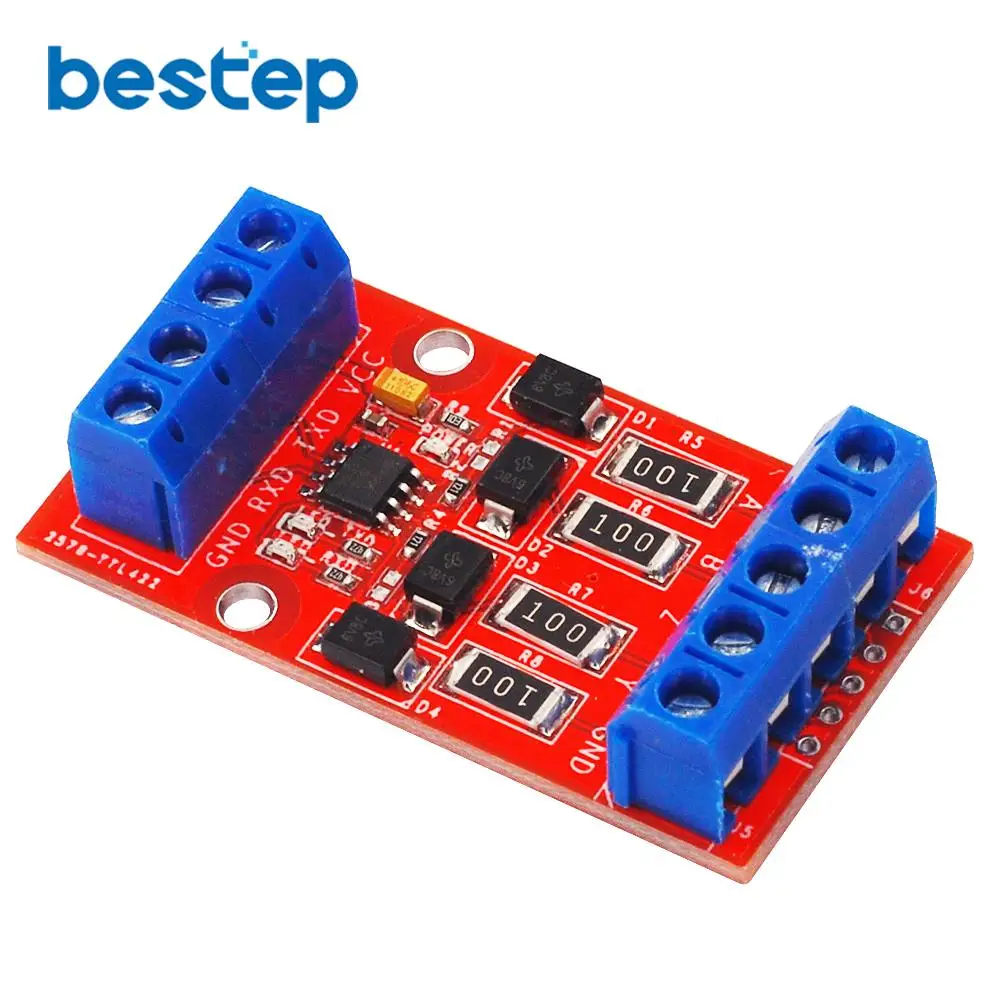

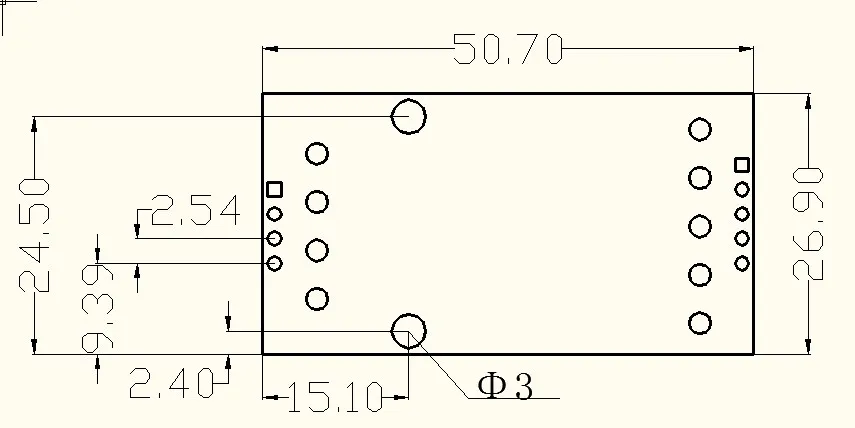

Описание: Этот модуль подходит для TTL 5 В и передачи сигнала RS422, имеет цепь защиты от перенапряжения и перегрузки по току, защита сигнала уровня RS422 в режиме реального времени, нормальная работа чипа безопасности MAX490, этот модуль, за исключением внешних штепсельных штифтов, были составными вставками, которые гарантируют лучшую передачу сигнала, Таким образом, чтобы улучшить характеристики системы EMC, сделайте модуль, применяемый в все более и более плохой среде, насколько это возможно... Разрешение интерфейса модуля: Модуль 4P Клеммная сторона: VCC <> + 5 В TXD <> Этот модуль TTL(UART) отправлен, подключите приемные ножки SCM RXD RXD <> Этот модуль TTL(UART) получил, подключите TXD отправной pin SCM GND <> Заземленный провод этого модуля (леска здесь должна быть подключена к заземлению микрокомпьютерной системы с одним чипом) Модуль 5P Клеммная сторона: R +/A <> штифту этого модуля необходимо подключить T +/Y штифт других 422 модулей R-/B <> B pin этого модуля должен подключить T-/Z pin других 422 модулей T-/Z <> z-штифт этого модуля должен быть соединен с R-/B штифтом других 422 модулей T +/Y <> Y pin этого модуля должен подключить R +/A pin других 422 модулей GND <> Заземленный провод этого модуля может привести к обратному пути заземления в качестве сигнала в обычном режиме, когда есть некоторые условия. Конечно, эту леску нельзя использовать, если не позволяют условия.
