1. Выбор рабочего тока: (1) Если у вашего контроллера есть ограничение тока (если 19A), пожалуйста, выберите слегка более крупную защитную плату (рекомендуется 21A) (2) Если вы знаете мощность двигателя и напряжение батареи, например, 48 в 500 Вт, то метод подсчета тока составляет 500 Вт/42 в (48 в контроллер пониженного предельного напряжения) умножьте на 2,5 раз (лимит текущее значение пилотируемый, лазания по горам и других высоких нагрузок) (3) метод подсчета тока для неэлектрической нагрузки транспортного средства: нагрузка/(сверхразрядное напряжение X-string number) 2. Подключение кабеля: это 15S, есть 15 кабелей. Они разделены на две группы, группа из 10 проводов и группа из 5 проводов. Первым, кто подключен к первому Провод Аккумулятора положительный (3,7 V/3,2 V). Остальные подключен один за другим. Последний соединен с суммарный положительный аккумулятора. 2. Серия соединительных проводов: Пожалуйста, Придерживайтесь принцип не электричестве, а затем электричестве, сначала с низкой нитью, а затем с высокой нитью. То есть: сначала сварите незаряженую деталь к верхней части защитной платы, и, наконец, нажмите B-> низкоконцевой провод-> высококлассный провод для доступа к защитной плате Особенности: * Количество ниток Совместимо с задним ходом, и минимальная цифра может достигать 3 ниток. * Все материалы, включенные в защитную панель, являются экологически чистыми продуктами без свинца, которые совместимы с RoHS. * Стабильная и надежная защита от перезарядки, защита от перегрузки по току, защита от короткого замыкания. * С пассивным балансом. * Очень низкое статическое потребеление энергии с общим потребеление энергии менее 40 мкА. Эта защитная плата представляет собой отдельный порт с максимальным постоянным током зарядки 8A и максимальным постоянным током разряда 50 А. Параметры: Размер: для 3,2 V, 68 мм длиной; 60 мм; Ширина 8 мм толщиной для максимальный ток 21A Для 3,7 V, 68 мм длиной; 60 мм; Ширина 19 мм толщиной для максимальный ток 42A Защита от избыточного заряда благодаря напряжение: 4,25 V (3,7 V) 3,65 V (3,2 V) Защита от избыточного заряда благодаря задержки: 1000 мс (3,7 V) 1000 мс (3,2 V) Защита от перезаряда восстановления напряжение: 4,19 V (3,7 V) 3,64 V (3,2 V) Защита от избыточной разрядки напряжение: 2,8 V (3,7 V) 2,5 V (3,2 V) Защита от избыточной разрядки задержки: 150 мс (3,7 V) 150 мс (3,2 V) Защита от избыточной разрядки восстановления напряжение: 3,0 v (3,7 V) 3,0 V (3,2 V) Токовой защиты: зависит от рабочий ток (3,7 V) : Зависит от рабочий ток (3,2 V) Токовой задержки: 20 мс (3,7 V) 20 мс (3,2 V) Защита от избыточной силы тока метод восстановления: без нагрузки (3,7 V) Без нагрузки (3,2 V) Защита от короткого замыкания: Да, он имеет (3,7 V) Да, он имеет (3,2 V) Защита от короткого замыкания защита задержки: 450us (3,7 V) 450us (3,2 V) Защита от короткого замыкания защита от восстановления метод: без нагрузки (3,7 V) Без нагрузки (3,2 V) Защита от высоких температур: 75 ℃ (3,7 V) 75 ℃ (3,2 V) Для восстановления высокой температуры: 53 ℃ (3,7 V) : 75 ℃ (3,2 V) Баланс Функция: Да, он имеет (3,7 V) Да, он имеет (3,2 V) Баланс ток: 55mA (3,7 V) 48mA (3,2 V)

1. Полное изображение защитной платы. Каждая Защитная плата поставляется с набором длинных кабелей 350 мм.

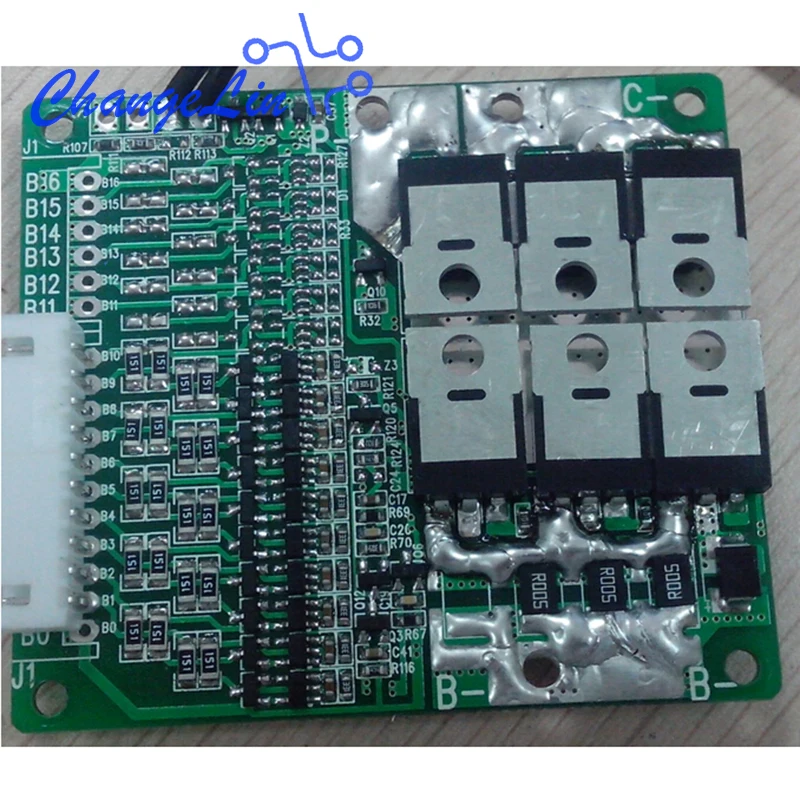

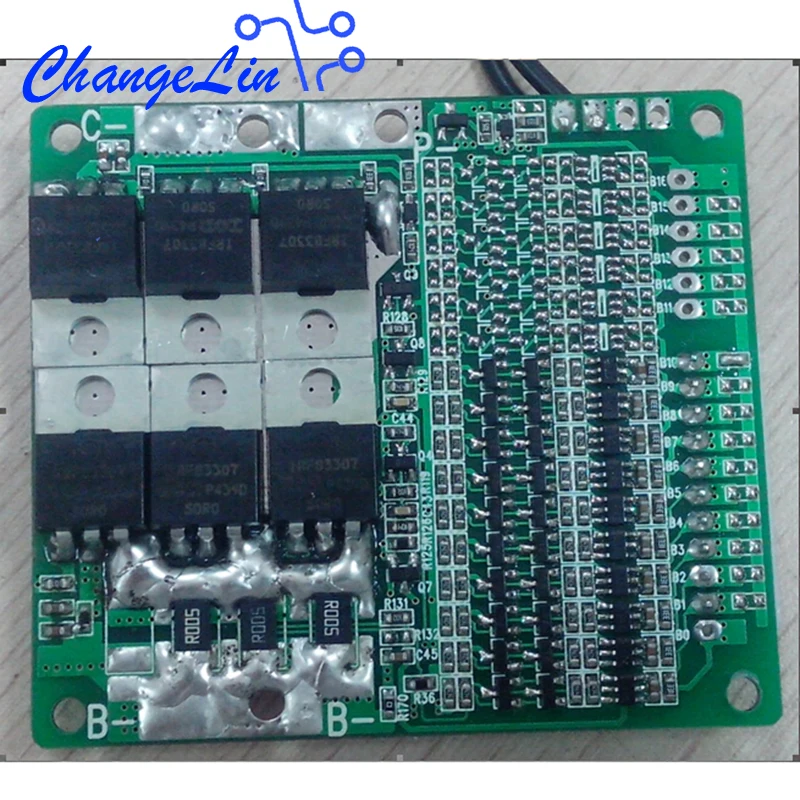

2. Детальное изображение верхнего слоя деталей. 1) для питания, верхняя часть может вместить до 3 зарядных MOS и 3 разрядных MOS. Он может поддерживать непрерывную разрядку и зарядку под током 21A. И один прецизионный резистор 2 Вт предназначен для каждого разгрузочного MOS. Питание отсоединяется и устанавливается более, чем необходимо, в сочетании с лужеными электрическими проводами, что улучшило его емкость, обеспечив нагрев и надежность. 2) рядом с P-pad есть мощные ТВ-панели. Когда защитная плата разряжена, она может эффективно подавить всплеск и повысить надежность. 3) контрольные детали разработаны независимо, с каждой частью, работающей без помех друг друга. 4) слабый переключатель/маленький интерфейс блокировки тока (SW) поддерживается в левом верхнем угле. Пользователь может изменить его в соответствии с требованием. Способ модификации: Удалите резистор 0 Ом рядом с SW и Подключите переключатель.

3. Когда вы выбираете продукт, работающий на токе более 28 А, MOS и радиатор оснащены в нижней части платы.

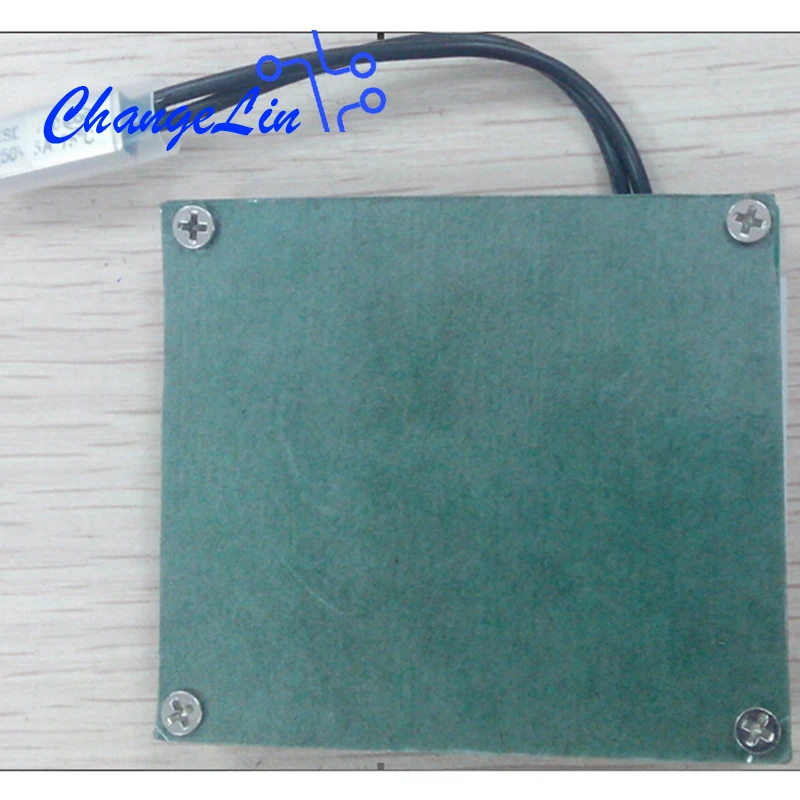

4. Когда вы выбираете изделие, работающих на ток под 21A, MOS заменяется бумага 0,5 мм толщиной в качестве изолятора и защитная часть.

Тест на машину Каждая Защитная плата должна быть отправлена после строгой проверки параметров инструмента, обеспечивая надежное качество каждого продаваемого товара.

Температура испытание на повышение В процессе разработки для каждого типа станка требуется стандартный тест на повышение температуры. Это трехчасовая температура поверхности MOS, три пары разрядов MOS 25A. Другие текущие результаты тестирования похожи. Ограничен пространством, я не указываю один за другим.

Защита от короткого замыкания, тест В течение 2 сек, до 1 коротких замыканий, и до 100 раз. Все в порядке. Выход будет автоматически восстановлено после короткого замыкания отключен. В свой тестовый если вы не сделаете это во время оформления покупки таких условий, воздушный переключатель может использоваться вместо того, чтобы осветительного прибора, эффект один и тот же.

5. Представление о том, как подключены провода
