Защитная плата для литиевых батарей 16S 48 В 60 в 8A 28A li ion Lipo Lifepo4 BMS с контролем

Защитная плата для литиевых батарей 16S 48 В 60 в 8A 28A li ion Lipo Lifepo4 BMS с контролем

Обратите внимание Нужны товары оптом, можете связаться с нами по оптовой цене Если вы покупаете много продуктов, и у вас есть вопросы с платой за доставку, свяжитесь с нами для решения 1. Выбор рабочего тока: (1) Если у вашего контроллера есть ограничение тока (если 19A), пожалуйста, выберите слегка более крупную защитную плату (рекомендуется 21A) (2) Если вы знаете мощность двигателя и напряжение батареи, например, 64 в 2000 Вт, то методом подсчета тока является 2000 Вт/52 в (64 в контроллер низкого предельного напряжения) умножьте на 2,5 раз (лимит текущее значение пилотируемый, лазания по горам и других высоких нагрузок) (3) метод подсчета тока для неэлектрической нагрузки транспортного средства: нагрузка/(сверхразрядное напряжение X-string number) 2. Подключение кабеля: Это 16 с, есть 16 кабелей. Они разделены на две группы, группа из 10 проводов и группа из 6 проводов. Первым, кто подключен к первому Провод Аккумулятора положительный (3,7 V/3,2 V). Остальные подключен один за другим. Последний соединен с суммарный положительный аккумулятора. 3. Серия соединительных проводов: Шаг 1: придайте выходной отрицательной линии (P-) к защитной плате Шаг 2: волной припоя B-провод к резервная плата Шаг 3: Пришлите кабель по порядку и подтвердите его дважды! Шаг 4: сварного шва на другом конце B-провод к отрицательному аккумуляторной батареи Шаг 5: вставьте кабель в защитную плату, держатель кабеля Особенности: * Количество ниток Совместимо с задним ходом, и минимальная цифра может достигать 3 ниток. * Все материалы, включенные в защитную панель, являются экологически чистыми продуктами без свинца, которые совместимы с RoHS. * Стабильная и надежная защита от перезарядки, защита от перегрузки по току, защита от короткого замыкания. * С пассивным балансом. * Очень низкое статическое потребеление энергии с общим потребеление энергии менее 40 мкА. Защита от избыточного заряда благодаря напряжение: 4,25 V (3,7 V) 3,65 V (3,2 V) Защита от избыточного заряда благодаря задержки: 1000 мс (3,7 V) 1000 мс (3,2 V) Защита от перезаряда восстановления напряжение: 4,19 V (3,7 V) 3,64 V (3,2 V) Защита от избыточной разрядки напряжение: 2,8 V (3,7 V) 2,5 V (3,2 V) Защита от избыточной разрядки задержки: 150 мс (3,7 V) 150 мс (3,2 V) Защита от избыточной разрядки восстановления напряжение: 3,0 v (3,7 V) 3,0 V (3,2 V) Токовой защиты: зависит от рабочий ток (3,7 V) : Зависит от рабочий ток (3,2 V) Токовой задержки: 20 мс (3,7 V) 20 мс (3,2 V) Защита от избыточной силы тока метод восстановления: без нагрузки (3,7 V) Без нагрузки (3,2 V) Защита от короткого замыкания: Да, он имеет (3,7 V) Да, он имеет (3,2 V) Защита от короткого замыкания защита задержки: 450us (3,7 V) 450us (3,2 V) Защита от короткого замыкания защита от восстановления метод: без нагрузки (3,7 V) Без нагрузки (3,2 V) Защита от высоких температур: 75 ℃ (3,7 V) 75 ℃ (3,2 V) Для восстановления высокой температуры: 53 ℃ (3,7 V) : 75 ℃ (3,2 V) Баланс Функция: Да, он имеет (3,7 V) Да, он имеет (3,2 V) Баланс ток: 55mA (3,7 V) 48mA (3,2 V) Размер: Длина 68 мм, ширина 60 мм, толщина 8 мм для максимальной силы тока 21 а Длина 68 мм, ширина 60 мм, толщина 19 мм для максимальной силы тока 42А

1. Полное изображение защитной платы. Каждая Защитная плата поставляется с набором длинных кабелей 350 мм.

2. Детальное изображение верхнего слоя деталей. 1) для питания, верхняя часть может вместить до 3 зарядных MOS и 3 разрядных MOS. Он может поддерживать непрерывную разрядку и зарядку под током 21A... Питание отсоединяется и устанавливается более, чем необходимо, в сочетании с лужеными электрическими проводами, что улучшило его емкость, обеспечив нагрев и надежность. 2) рядом с P-pad есть мощные ТВ-панели. Когда защитная плата разряжена, она может эффективно подавить всплеск и повысить надежность. 3) контрольные детали разработаны независимо, с каждой частью, работающей без помех друг друга.

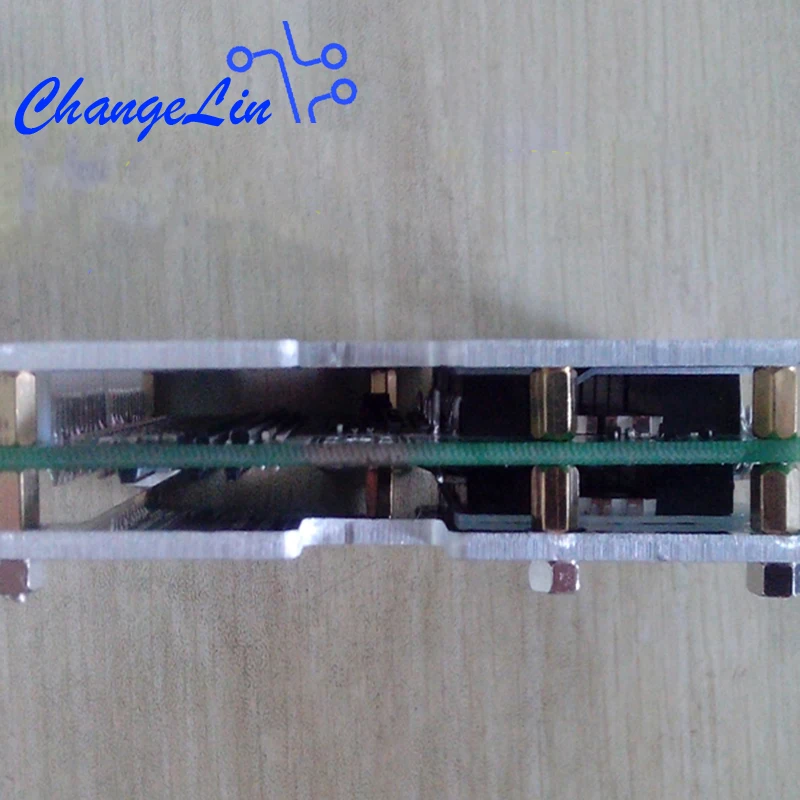

3. Когда вы выбираете продукт, работающий на токе более 28 А, MOS и радиатор оснащены в нижней части платы.

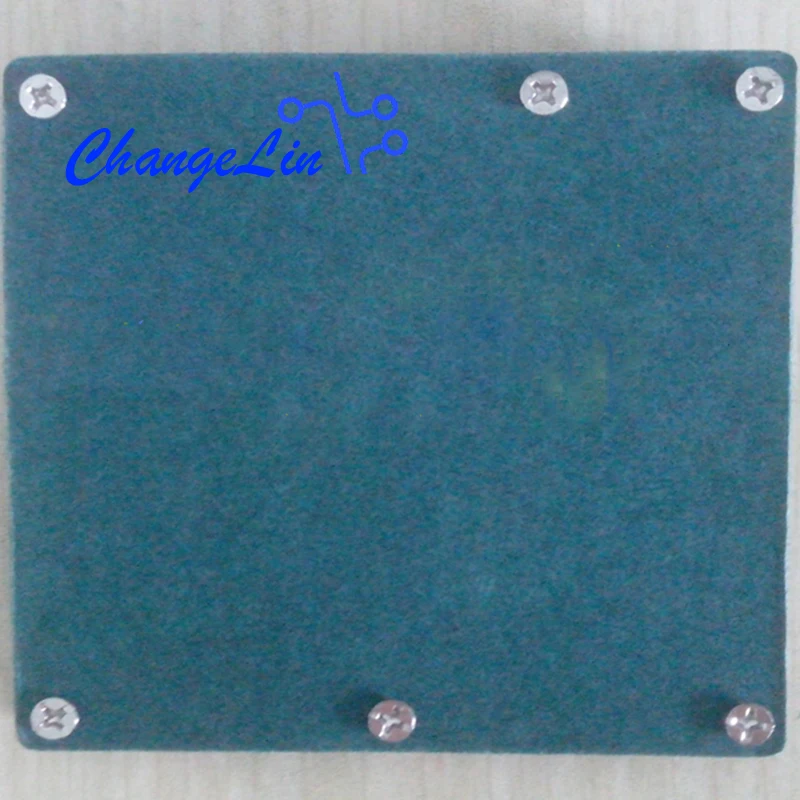

4. Когда вы выбираете изделие, работающих на ток под 21A, MOS заменяется бумага 0,5 мм толщиной в качестве изолятора и защитная часть.

Тест на машину Каждая Защитная плата должна быть отправлена после строгой проверки параметров инструмента, обеспечивая надежное качество каждого продаваемого товара.

Температура испытание на повышение В процессе разработки для каждого типа станка требуется стандартный тест на повышение температуры. Это трехчасовая температура поверхности MOS, три пары разрядов MOS 25A. Другие текущие результаты тестирования похожи. Ограничен пространством, я не указываю один за другим.

Защита от короткого замыкания, тест В течение 2 сек, до 1 коротких замыканий, и до 100 раз. Все в порядке. Выход будет автоматически восстановлено после короткого замыкания отключен. В свой тестовый если вы не сделаете это во время оформления покупки таких условий, воздушный переключатель может использоваться вместо того, чтобы осветительного прибора, эффект один и тот же.

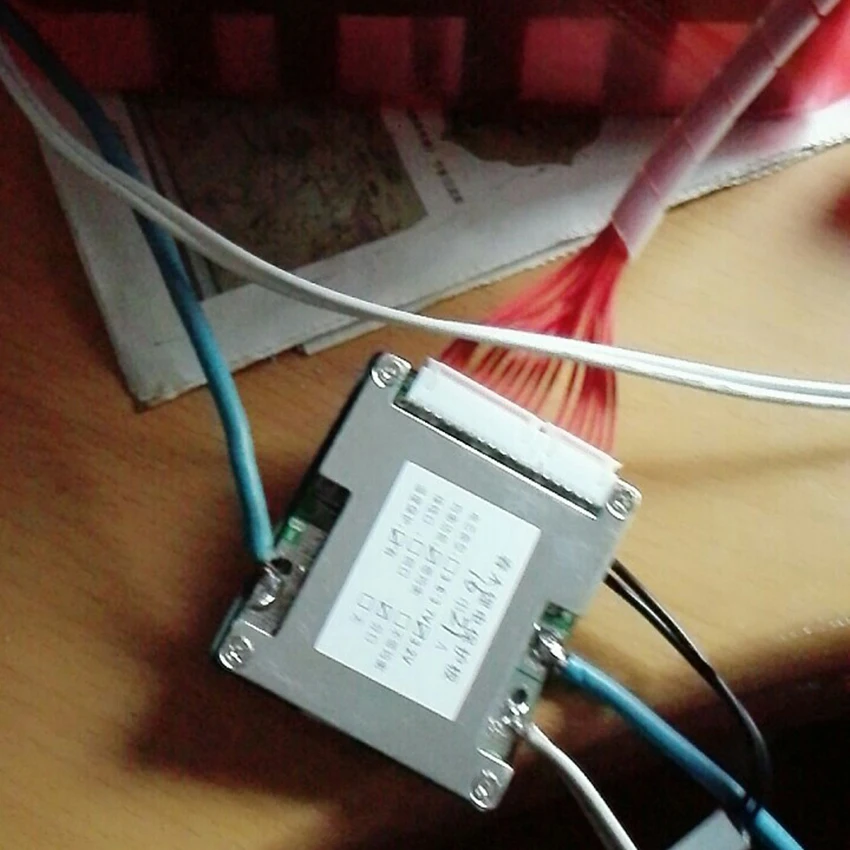

5. Представление о том, как подключены провода
