Обратите внимание Если вам нужны товары оптом, свяжитесь с нами по оптовой цене Если вы покупаете много товаров и у вас есть вопросы с платой за доставку, свяжитесь с нами для решения проблемы Размеры продукта Длина 90 мм, ширина 86 мм, толщина 8 мм, непрерывный ток до 42А Длина 90 мм, ширина 86 мм, толщина 19 мм, непрерывный ток до 84а 1. Выбор рабочего тока: (1) Если ваш контроллер имеет ограничение тока (если 38A), пожалуйста, выберите немного большую защитную плату (рекомендуется 42A) (2) Если вы знаете мощность двигателя и напряжение батареи, например, 64 в 2000 Вт, то метод расчета тока составляет Вт/52 в (64 в регулятор нижнего предельного напряжения) и умножение на 2,5 раз (предельное значение тока пилотируемых, альпинистских и других тяжелых грузов) (3) метод расчета тока для нагрузки неэлектрического транспортного средства: мощность нагрузки/(сверхразрядное напряжение X-string number) 2. Способ подключения кабеля: Это 16 S, есть 17 кабелей. Они разделены на две группы, группа из 11 проводов и группа из 6 проводов. Первый черный провод подключен к отрицательному полюсу батареи. Остальные соединены один за другим. Последний подключен к положительной клемме аккумулятора. 3. Порядок подключения проводов: Пожалуйста, следуйте принципу отсутствия электричества, а затем электричества, сначала низкая струна, а затем высокая струна. То есть: сначала сварите незаряженные части к верхней части панели защиты, и, наконец, нажмите B-> Низкий Конец Провода-> Высокий конец провода для доступа к панели защиты 4. разница между разделенным портом и общим портом: отдельный порт, заряд и разрядка отрицательных полюсов разделены, каждый должен привести провод, разрядный конец подключен к P-, конец зарядки подключен к C-, петля разряда не проходит зарядку MOS, Когда ток зарядки маленький и ток разряда. Для больших приложений рекомендуется использовать отдельный порт. Как правило, до тех пор, пока Одна зарядка MOS может удовлетворить требования к току зарядки в пределах 8А, стоимость может быть сохранена и тепло может быть уменьшено. Плата защиты имеет только одну зарядку MOS по умолчанию, и может использоваться в пределах 8А. Ток заряжен; общий заряд порта и разрядка делятся отрицательным C-, нужен только один провод, и заряд/разрядка MOS отображается парами. Особенности: * Количество строк обратно Совместимо, и минимальное количество может быть до 3 строк. * Все материалы на защитной плате являются экологически чистыми продуктами без свинца, которые соответствуют RoHS. * Стабильная и надежная защита от перезаряда, защита от разрядки, защита от перегрузки по току и защита от короткого замыкания. * С пассивным балансом. * Очень низкое статическое энергопотребление с общим энергопотреблением менее 40 микроампер. Напряжение защиты от перезаряда: 4,25 в (3,7 в) 3,65 в (3,2 в) Задержка защиты от перезаряда: 1000 мс (3,7 в) 1000 мс (3,2 в) Напряжение восстановления перезаряда: 4,19 В (3,7 в) 3,64 в (3,2 в) Напряжение защиты от разрядки: 2,8 В (3,7 в) 2,5 в (3,2 в) Задержка защиты от разрядки: 150 мс (3,7 в) 150 мс (3,2 в) Напряжение восстановления при переразрядке: 3,0 в (3,7 в) 3,0 в (3,2 в) Защита от перегрузки по току: при условии рабочего тока (3,7 в) : При условии рабочего тока (3,2 в) Задержка перегрузки по току: 20 мс (3,7 в) 20 мс (3,2 В) Метод восстановления защиты от перегрузки по току: выключение нагрузки (3,7 в) Выкл. Нагрузки (3,2 В) Защита от короткого замыкания: Да, он имеет (3,7 в) Да, есть (3,2 в) Задержка защиты от короткого замыкания: 450us (3,7 V) 450us (3,2 в) Метод восстановления защиты от короткого замыкания: Выкл. Нагрузки (3,7 в) Выкл. Нагрузки (3,2 В) Функция баланса: Да, есть (3,7 в) Да, есть (3,2 в) Ток баланса: 55mA (3,7 в) 48 мА (3,2 в)

1. Полное изображение платы защиты. Каждая Защитная плата поставляется с набором кабеля длиной 500 мм.

2. Детальное изображение верхних компонентов. 1) для питания верхняя часть может удерживать максимум до 6 зарядных MOS и 6 разрядных MOS. Он может поддерживать непрерывную разрядку и зарядку при токе 42А. Мощность подписывается и устанавливается больше, чем необходимо, в сочетании с лужеными электрическими проводами, что улучшило его способность принимать тепло и его надежность. 2) рядом с P-pad находится мощный телевизор. Когда плата защиты разряжена, она может эффективно подавить всплеск и повысить надежность. 3) управляющие части спроектированы независимо, каждая часть работает без помех друг друга.

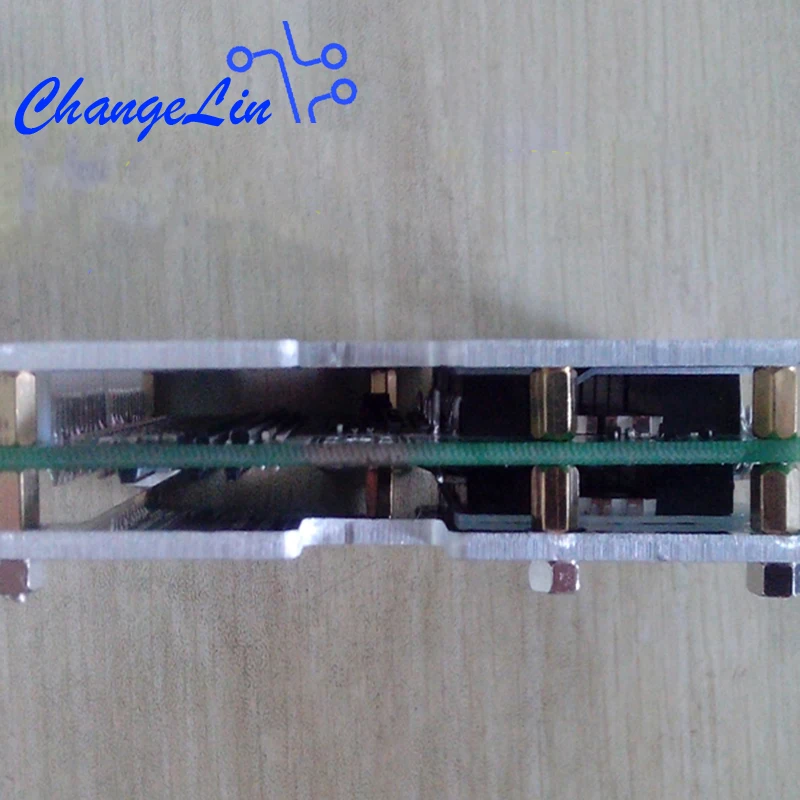

3. Когда вы выбираете продукт, работающий на токе более 42А, MOS и теплоотвод оснащены в нижней части платы.

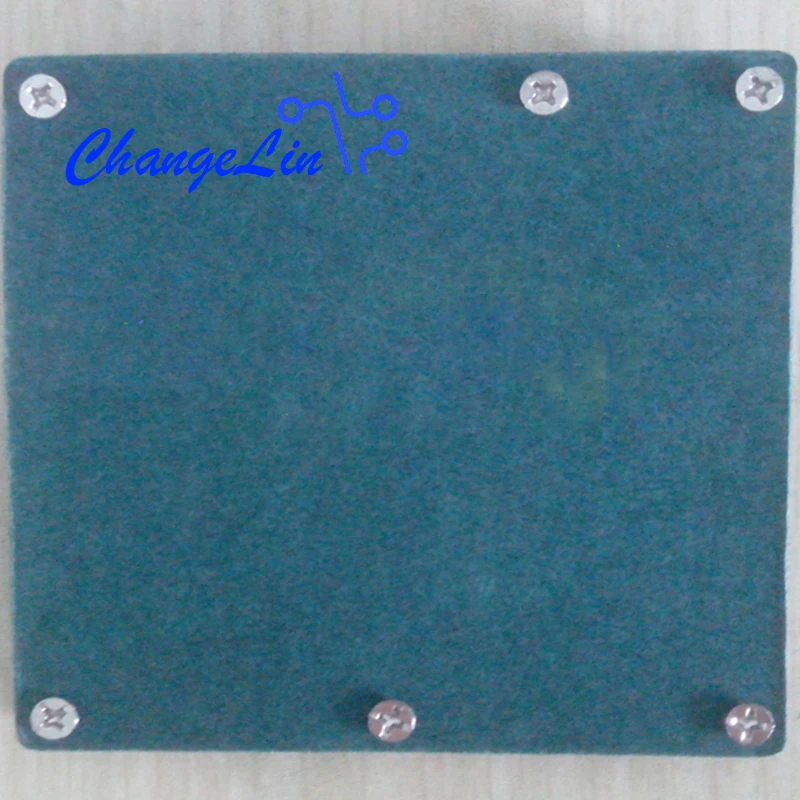

4. Когда вы выбираете продукт, работающий при токе ниже 42А, МОП заменяется на бумагу толщиной 0,5 мм в качестве изолятора и защитной части.

5. Изображение подключения проводов
