20S 72V 60V 56A 77A литий ионная Lipo Lifepo4 литиевая батарея Защитная плата BMS PCB полимер для

20S 72V 60V 56A 77A литий ионная Lipo Lifepo4 литиевая батарея Защитная плата BMS PCB полимер для

Размер изделия: Длина 90 мм, ширина 86 мм, толщина 8 мм, непрерывный ток до 42А Длина 90 мм, ширина 86 мм, толщина 19 мм, непрерывный ток до 84а 1. Выбор рабочего тока: (1) Если ваш контроллер имеет ограничение тока (если 38A), пожалуйста, выберите немного большую защитную плату (рекомендуется 42A) (2) Если вы знаете мощность двигателя и напряжение батареи, например, 64 в 2000 Вт, то метод расчета тока составляет Вт/52 в (64 в регулятор нижнего предельного напряжения) и умножение на 2,5 раз (предельное значение тока пилотируемых, альпинистских и других тяжелых грузов) (3) метод расчета тока для нагрузки неэлектрического транспортного средства: мощность нагрузки/(сверхразрядное напряжение X-string number) 2. Способ подключения кабеля: это 20 S, есть 21 кабель. Они разделены на две группы, группа из 11 проводов и группа из 10 проводов. Первый черный провод подключен к отрицательному полюсу батареи. Остальные соединены один за другим. Последний подключен к положительной клемме аккумулятора. 3. Порядок подключения проводов: Пожалуйста, следуйте принципу отсутствия электричества, а затем электричества, сначала низкая струна, а затем высокая струна. То есть: сначала сварите незаряженные части к верхней части панели защиты, и, наконец, нажмите B-> Низкий Конец Провода-> Высокий конец провода для доступа к панели защиты 4. разница между разделенным портом и общим портом: отдельный порт, заряд и разрядка отрицательных полюсов разделены, каждый должен привести провод, разрядный конец подключен к P-, конец зарядки подключен к C-, петля разряда не проходит зарядку MOS, Когда ток зарядки маленький и ток разряда. Для больших приложений рекомендуется использовать отдельный порт. Как правило, до тех пор, пока Одна зарядка MOS может удовлетворить требования к току зарядки в пределах 8А, стоимость может быть сохранена и тепло может быть уменьшено. Плата защиты имеет только одну зарядку MOS по умолчанию, и может использоваться в пределах 8А. Ток заряжен; общий заряд порта и разрядка делятся отрицательным C-, нужен только один провод, и заряд/разрядка MOS отображается парами. Особенности: * Количество строк обратно Совместимо, и минимальное количество может быть до 3 строк. * Все материалы на защитной плате являются экологически чистыми продуктами без свинца, которые соответствуют RoHS. * Стабильная и надежная защита от перезаряда, защита от разрядки, защита от перегрузки по току и защита от короткого замыкания. * С пассивным балансом. * Очень низкое статическое энергопотребление с общим энергопотреблением менее 40 микроампер. Напряжение защиты от перезаряда: 4,25 в (3,7 в) 3,65 в (3,2 в) Задержка защиты от перезаряда: 1000 мс (3,7 в) 1000 мс (3,2 в) Напряжение восстановления перезаряда: 4,19 В (3,7 в) 3,64 в (3,2 в) Напряжение защиты от разрядки: 2,8 В (3,7 в) 2,5 в (3,2 в) Задержка защиты от разрядки: 150 мс (3,7 в) 150 мс (3,2 в) Напряжение восстановления при переразрядке: 3,0 в (3,7 в) 3,0 в (3,2 в) Защита от перегрузки по току: при условии рабочего тока (3,7 в) : При условии рабочего тока (3,2 в) Задержка перегрузки по току: 20 мс (3,7 в) 20 мс (3,2 В) Метод восстановления защиты от перегрузки по току: выключение нагрузки (3,7 в) Выкл. Нагрузки (3,2 В) Защита от короткого замыкания: Да, он имеет (3,7 в) Да, есть (3,2 в) Задержка защиты от короткого замыкания: 450us (3,7 V) 450us (3,2 в) Метод восстановления защиты от короткого замыкания: Выкл. Нагрузки (3,7 в) Выкл. Нагрузки (3,2 В) Функция баланса: Да, есть (3,7 в) Да, есть (3,2 в) Ток баланса: 55mA (3,7 в) 48 мА (3,2 в)

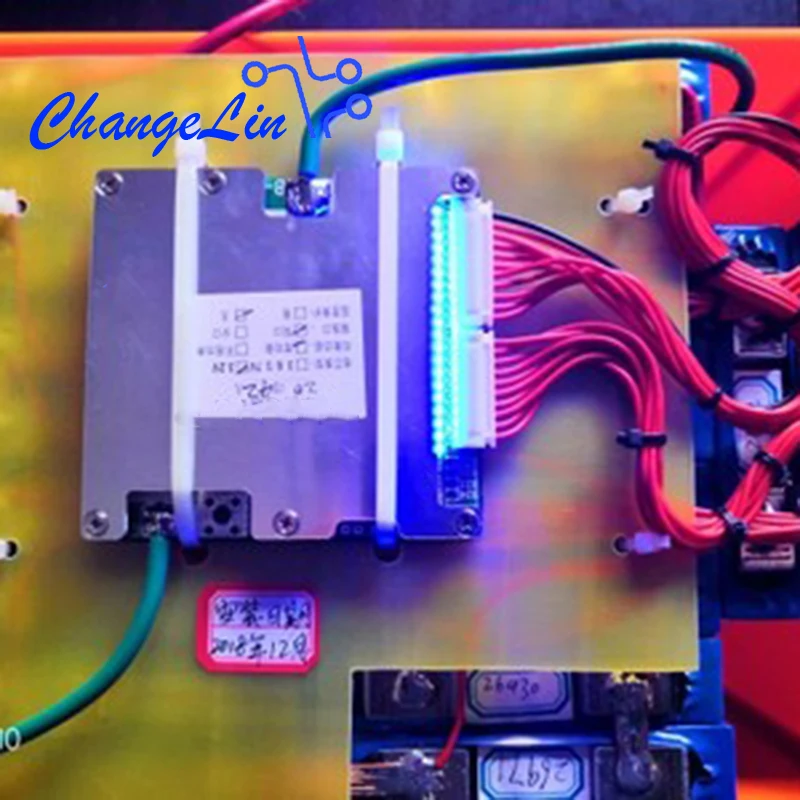

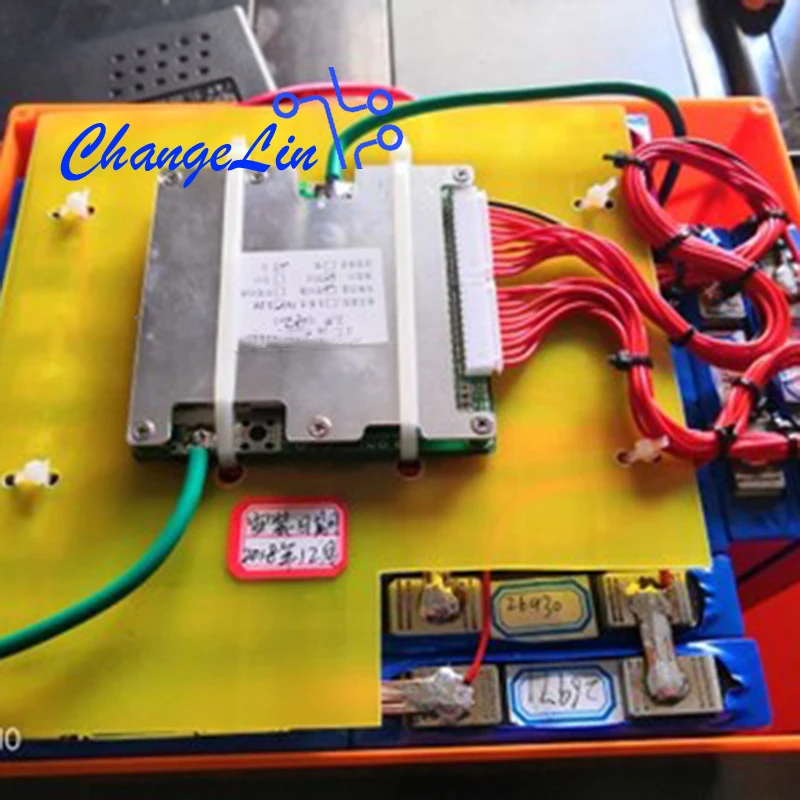

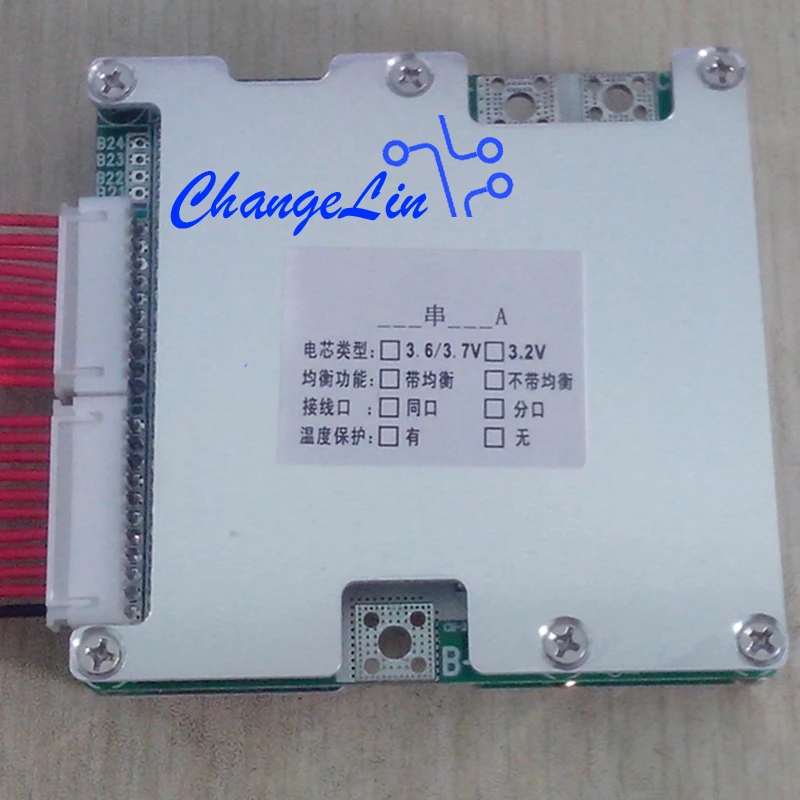

1. Полное изображение платы защиты. Каждая плата защиты поставляется с набором кабеля длиной 500 мм.

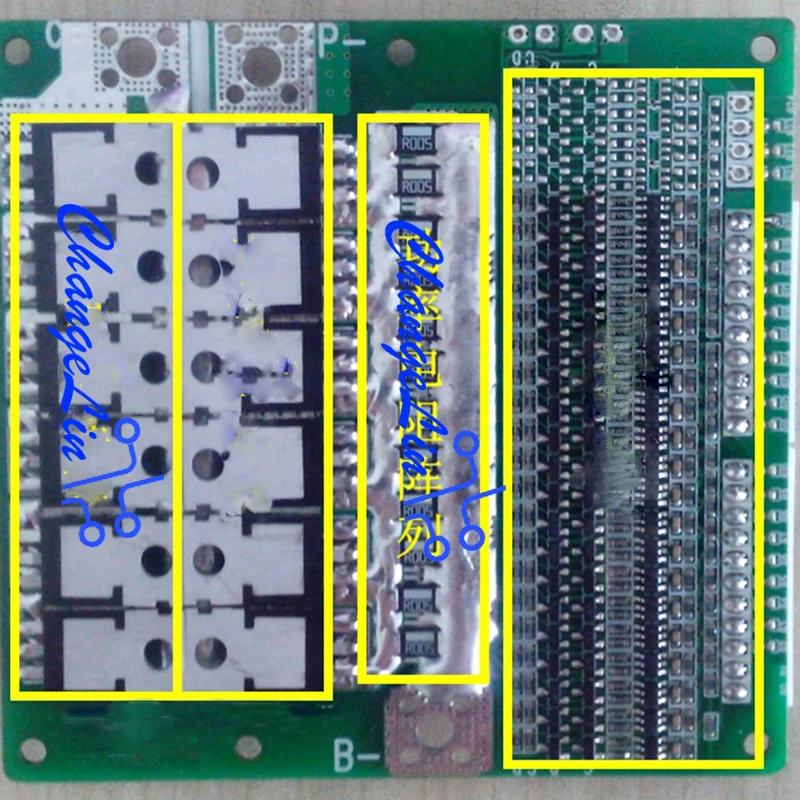

2. Детальное изображение верхних компонентов. 1) для питания верхняя часть может удерживать максимум до 6 зарядных MOS и 6 разрядных MOS. Он может поддерживать непрерывную разрядку и зарядку при токе 42А. Мощность подписывается и устанавливается больше, чем необходимо, в сочетании с лужеными электрическими проводами, что улучшило его способность принимать тепло и его надежность. 2) рядом с P-pad находится мощный телевизор. Когда плата защиты разряжена, она может эффективно подавить всплеск и повысить надежность. 3) управляющие части спроектированы независимо, каждая часть работает без помех друг друга.

3. Когда вы выбираете продукт, работающий на токе более 42А, MOS и теплоотвод оснащены в нижней части платы.

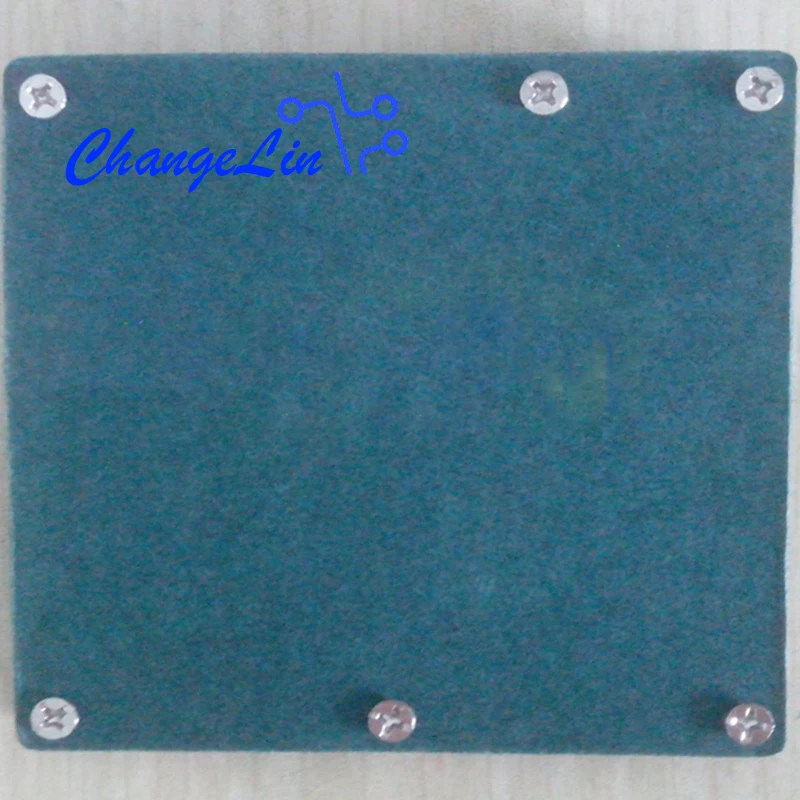

4. Когда вы выбираете продукт, работающий при токе ниже 42А, МОП заменяется на бумагу толщиной 0,5 мм в качестве изолятора и защитной части.

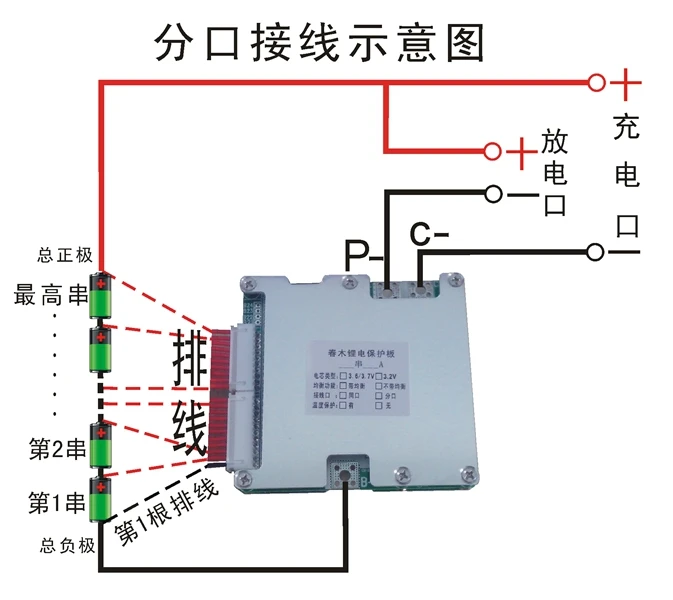

5. Изображение подключения проводов
