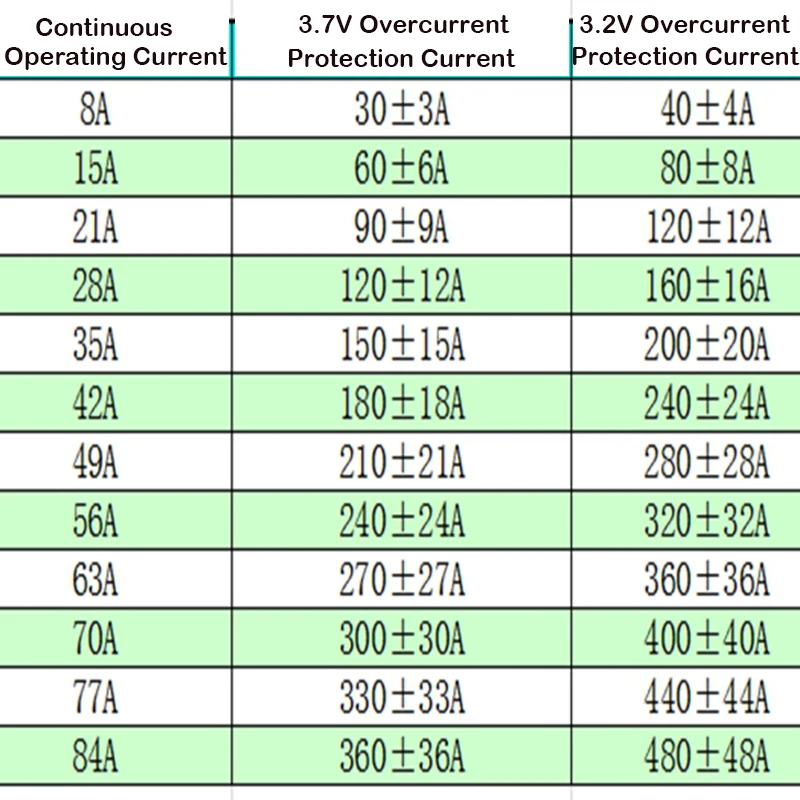

Обратите внимание Нужны продукты оптом, можете связаться с нами по оптовой цене Если вы покупаете много товаров, и у вас есть вопрос с платформой доставки, свяжитесь с нами для решения Размеры продукта Длина 90 мм, ширина 86 мм, толщина 8 мм, непрерывный ток до 42А Длина 90 мм, ширина 86 мм, толщина 19 мм, непрерывный ток до 84а 1. Выбор рабочего тока: (1) Если у вашего контроллера есть лимит тока (если 38A), пожалуйста, выберите немного большую защитную панель (рекомендуется 42A) (2) Если вы знаете мощность двигателя и напряжение батареи, например, 64V2000W, то текущий метод вычисления составляет 2000 W/52 V (регулятор 64 V Низкое предельное напряжение) и умножайте на 2,5 раз (предельное значение тока пилотируемых, скалолазания и других тяжелых грузов) (3) метод подсчета тока для неэлектрической нагрузки транспортного средства: мощность нагрузки/(сверхразрядное напряжение X-string номер) 2. Способ подключения кабеля: это 20 S, есть 21 кабель. Они делятся на две группы, группа из 11 проводов и группа из 10 проводов. Первый черный провод подключен к отрицательная клемма аккумулятора полюса. Остальные соединены один за другим. Последний подключен к положительной клемме аккумулятора. 3. Порядок подключения проводов: Пожалуйста, следуйте принципу без электричества, а затем электричества, сначала низкой струны, а затем высокой струны. То есть: сначала сварите незаряженный элемент к верхней части защитной платы, и, наконец, нажмите B-> низкоконцевой провод-> высококачественный провод для доступа к защитной плате 4. разница между портом seperate и общим портом: порт seperate, заряд и разрядка отрицательные полюса разделены, каждый должен привести провод, конец разряда подключен к P-, конец зарядки подключен к C-, разрядная петля не проходит зарядки MOS, Когда ток зарядки небольшой и ток разрядки. Для больших приложений рекомендуется использовать порт seperate. Как правило, до тех пор, пока Одна зарядка MOS может удовлетворить требования к току зарядки в пределах 8А, стоимость может быть сохранена и тепло может быть уменьшено. Защитная плата имеет только одну зарядку MOS по умолчанию, и может использоваться в пределах 8А. Ток заряжается; общий порт зарядки и разрядки имеют отрицательный C-, требуется только один провод свинца, и заряд/разрядка MOS отображается в парах. Особенности: * Количество строк обратно Совместимо, и минимальное количество может быть до 3 струн. * Все материалы на защитной плате не являются экологически безопасными продуктами, которые соответствуют RoHS. * Стабильная и надежная защита от перезаряда, защита от разрядки, защита от тока и защита от короткого замыкания. * С пассивным балансом. * Очень низкое статическое энергопотребление с общим энергопотреблением менее 40 микроампер. Напряжение защиты от перезаряда: 4,25 в (3,7 в) 3,65 в (3,2 в) Задержка защиты от перезаряда: 1000 мс (3,7 в) 1000 мс (3,2 в) Напряжение перезарядки: 4,19 В (3,7 в) 3,64 в (3,2 в) Напряжение защиты от перегрузки: 2,8 В (3,7 в) 2,5 в (3,2 в) Задержка защиты от перегрузки: 150 мс (3,7 в) 150 мс (3,2 в) Напряжение переразрядки: 3,0 в (3,7 в) 3,0 в (3,2 в) Защита от перегрузки по току: в зависимости от рабочего тока (3,7 в) : В зависимости от рабочего тока (3,2 в) Задержка перегрузки тока: 20 мс (3,7 в) 20 мс (3,2 В) Метод восстановления защиты от перегрузки по току: Выкл. Нагрузки (3,7 в) Выгрузка (3,2 в) Защита от короткого замыкания: Да, он имеет (3,7 в) Да, он имеет (3,2 В) Задержка защиты от короткого замыкания: 450us (3,7 V) 450us (3,2 V) Метод восстановления защиты от короткого замыкания: выключенная нагрузка (3,7 в) Выгрузка (3,2 в) С функцией сохранения баланса: Да, он имеет (3,7 в) Да, он имеет (3,2 В) Баланс тока: 55 мА (3,7 в) 48ма (3,2 в)

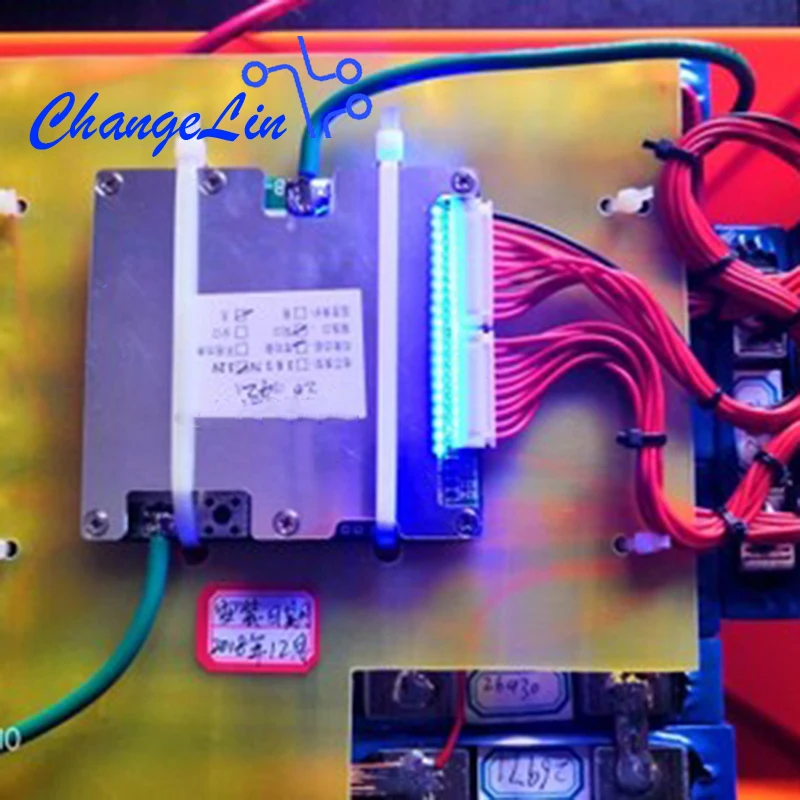

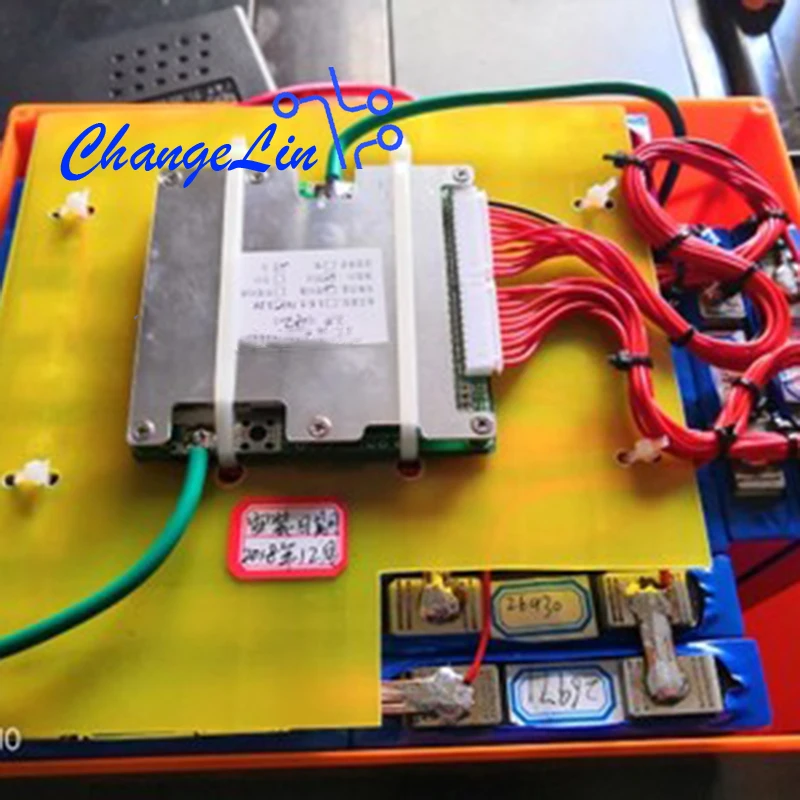

1. Полное изображение защитной платы. Каждая Защитная плата поставляется с набором 500 мм длинного кабеля.

2. Детальное изображение верхних компонентов. 1) для питания, верх может удерживать максимум до 6 зарядных MOS и 6 разрядных MOS. Он может поддерживать непрерывную разрядку и зарядку под током 42А. Мощность dsigned и установить больше, чем нужно, в сочетании с лужеными электрическими проводами, что улучшило его емкость принимать тепло и его надежность. 2) рядом с P-pad находится высокомощный телевизор. Когда защитная плата разряжена, она может эффективно подавить всплеск и повысить надежность. 3) управляющие части разработаны независимо с каждой частью, работающей без помех друг друга.

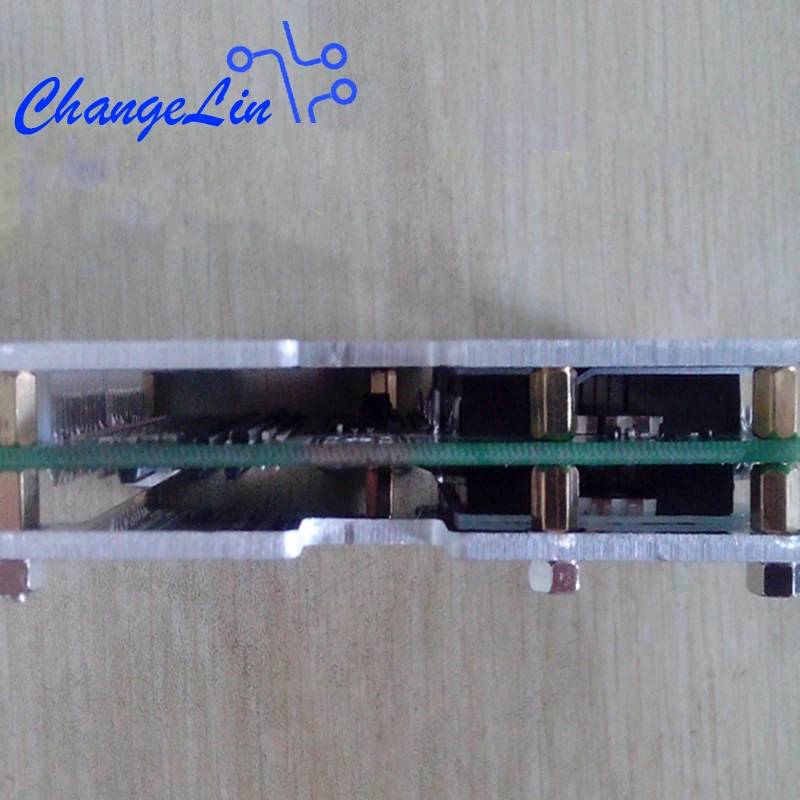

3. Когда вы выбираете продукт, работающий в токе более 42А, МОС и теплоотвод оснащены в нижней части доски.

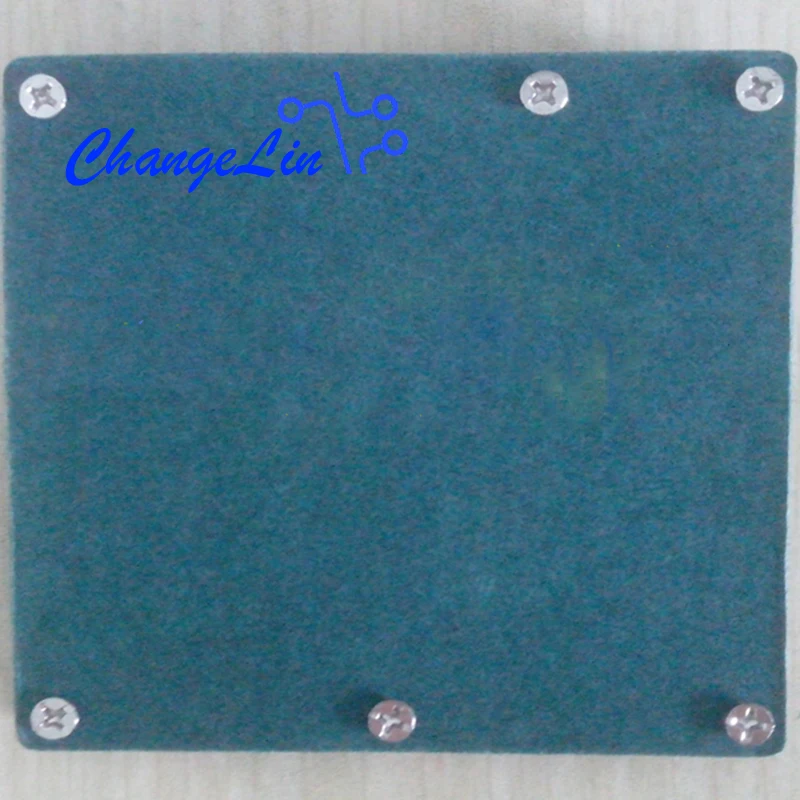

4. При выборе продукта, работающего на токе менее 42А, МОС заменяется бумагой толщиной 0,5 мм в качестве изолятора и защитной части.

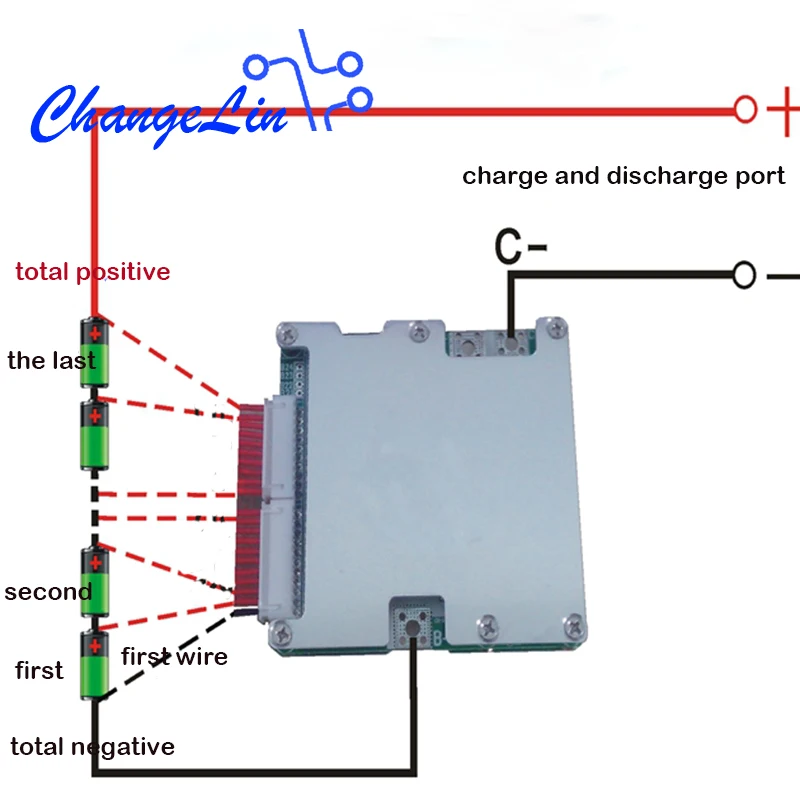

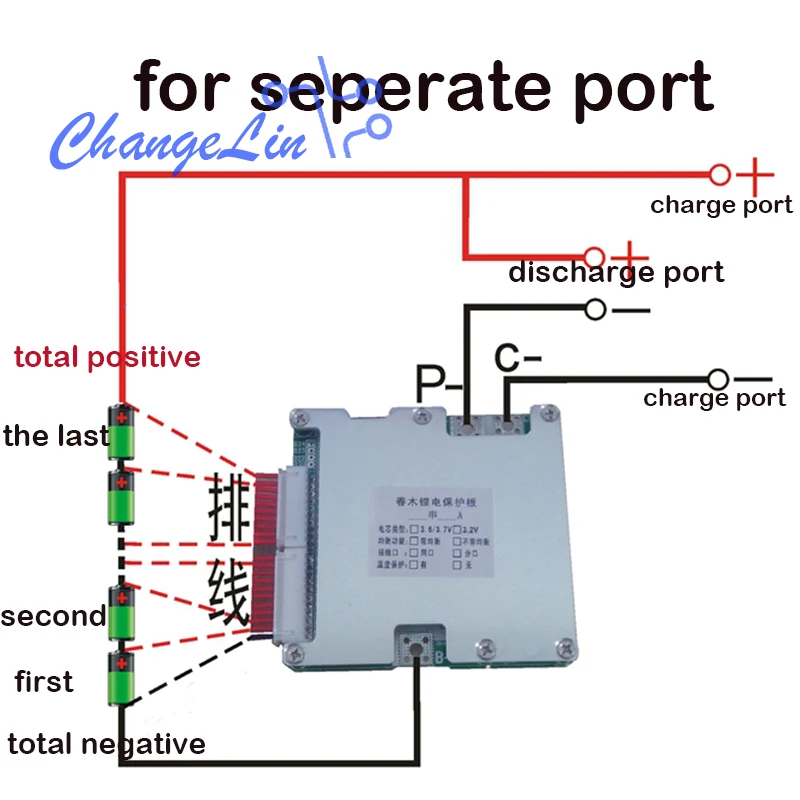

5. Изображение того, как провода соединены
