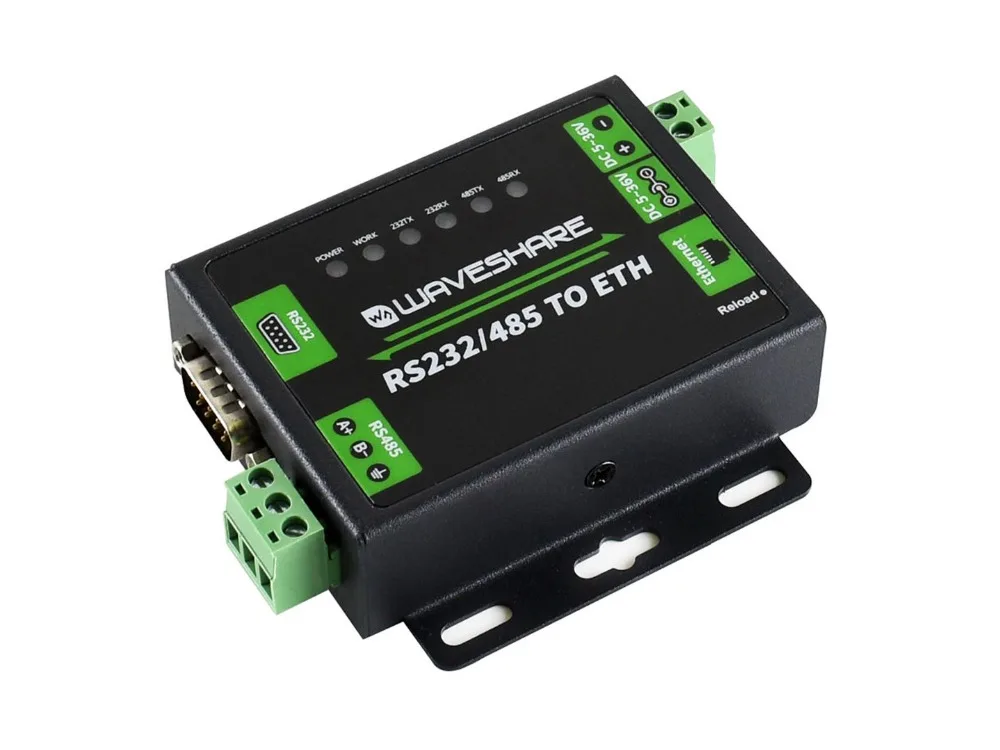

Waveshare промышленный конвертер RS232/RS485 в Ethernet с двумя последовательными портами

Промышленный RS232/RS485 в Ethernet конвертер, два последовательных порта, простой в использовании, высокая скорость, низкая мощность, высокая стабильность, обновляемыйОбзор

ВRS232/485 к ETHЭто промышленный RS232/RS485 к Ethernet конвертер, который позволяет двунаправленный прозрачной передачи данных между RS232/RS485 и RJ45 порт Ethernet, даже в то же время, он может быть настроен через веб-страницу.

Особенности M4 серии 32-битный процессор ARM с до 120 МГц частота, высокая скорость, Стабильная и надежная 10/100 м авто-MDI/MDIX ethernet интерфейс, независимо от того, кросс-или прямого кабеля Интерфейс RS232 и RS485 позволяет работать независимо одновременно, не мешая друг другу Настраиваемый baudrate (600bps ~ 230,4 Kbps), поддерживает пять вариантов проверки четности: нет, нечетный, ровный, отметка, пространство Несколько индикаторов, для мониторинга общения и рабочего состояния Доступные Режимы работы: TCP сервер, TCP клиент, UDP сервер, UDP клиент, HTTPD клиент (поддержка GET и POST) Поддерживает Modbus, подходит для промышленного применения Поддерживает Websocket, обеспечивает двунаправленную прозрачную передачу данных с портом RS232/RS485 через веб-страницу напрямую Настраивается через веб-страницу, команды, последовательный протокол и сетевой протокол, предоставляет протокол конфигурации, который может быть интегрирован в ваше программное обеспечение Поддерживает индивидуальные пакеты сердцебиения, убедитесь, что соединение является правдивым, а также для активного извлечения данных датчика Поддерживает индивидуальные пакеты регистрации, автоматически Передавая зарегистрированный пакет в качестве идентификатора после подключения, так что различные устройства могут быть различны Поддерживает пользовательскую веб-страницу, позволяет пользователю настроить страницу конфигурации модуля Поддерживает протокол RFC2217-like, возможность общения с устройствами, серийные настройки которых (baudrate, бит данных и т. Д.) могут меняться Механизм KeepAlive, обнаруживает сломанное соединение, автоматическое повторное подключение Поддерживает перезагрузку времени (Перезагрузка без данных), обеспечивает долгосрочное стабильное соединение, настраиваемое время перезагрузки Поддерживает разрешение доменного имени DNS, настраиваемый DNS сервер Поддерживает DHCP, автоматически полученный IP или статический IP Прошивка обновляется через сеть Восстановление заводских настроек с помощью программного обеспечения и/или оборудования Поставляется с MAC-адресом по умолчанию, который настраивается Предоставленное программное обеспечение: Программное обеспечение конфигурации модуля, TCP/UDP инструмент тестирования, VCOM виртуальный последовательный порт программного обеспечения Пример кода: хост-компьютер (розетка), VB, C + +, Delphi, Android, iOS и т. Д.Технические характеристики Ethernet:Разъем: 4-контактный RJ45Связь скорость передачи данных: 10/100 Мбит/сЗащита интерфейса: 2 кВ Электромагнитная изоляцияПротоколы: IP, TCP, UDP, ARP, ICMP, DHCP, DNS, HTTPD Client, WebsocketКэш TX: 16 КбайтКэш RX: 16 Кбайт RS485/RS232:Разъем:RS485: винтовой терминал (A +, B-, GND)RS232: DB9 мужскойБит данных: 5 бит, 6 бит, 7 бит, 8 битСтоп-бит: 1, 2Паритет: нет, нечетный, ровный, отметьте, пространствоBaudrate: 600bps ~ 230,4 KbpsКэш TX: 2 кбайтКэш RX: 2KbyteАппаратное управление потоком: RTS/CTSИнтерфейс защиты:RS485: защита от ЭСР 2 кВ, защита от молнии, защита от перенапряжения, защита от перегрузки по токуRS485 pull up/down Register: 2.2KΩ Мощность:Источник питания: 5,0 ~ 36,0 в (рекомендуется 5 В)Рабочий ток: 86.5mA (@ 5V)Потребляемая мощность: <1 ВтЗащита интерфейса: защита от реверса, защита от ЭСР, защита от перенапряжения Защита окружающей среды:Рабочая температура: -40 ~ 85 °CТемпература хранения: -40 ~ 105 ° Размеры

Развития ресурсы

Вики:Www.wav eshare.com/wiki/RS232/485_TO_ETH

Гид по выборуСравнениеUART до ETHRS485 в ETHRS232/485 к ETHПроцессорCortex-M0Cortex-M0Cortex-M4 (частота до 120 МГц)EthernetRJ45 (10/100 Мбит/с-переговоров)Протокол: IP, TCP, UDP, ARP, ICMP, DHCP, DNS, HTTPD ClientКэш: TX 6Kbyte, RX 4KbyteКэш: TX 16Kbyte, RX 16KbyteСерийный номерUARTRS485RS232 + RS485 (позволяют работать одновременно)Baudrate: 600bps ~ 460,8 KbpsBaudrate: 600bps ~ 230,4 KbpsАппаратный поток: не поддерживаетсяАппаратные средства Пропускная способность: поддерживаетсяБит данных: 5, 6, 7, 8Стоп-бит: 1, 2Паритет: нет, ровный, нечетный, пробел, знакКэш: RX 800 байтКэш: TX 2Kbyte, RX 2KbyteУсловие обрамления: интервал времени 4 байта или длина 400 байтОбрамление Состояние: 4 байт временной интервал, или по индивидуальному заказу 0 ~ 1460 байт по длинеОсобенностиИндивидуальные пакеты сердцебиения, индивидуальные пакеты регистрации, настраиваемая веб-страница, RFC2217-like протокол, KeepAlive, автоматическая Перезагрузка таймаута, короткое подключение, обновление прошивки через сетьModbus шлюз, Websocket (webpage to serial)Режимы работыTCP сервер, TCP клиент, UDP сервер, UDP клиент, HTTPD клиентКлиентское количествоВ режиме TCP сервера, настраиваемый 1 ~ 16 клиентовВ режиме TCP сервера, поддерживает 2-канальный разъем, 8 клиентов на каналКонфигурацияВстроенная веб-страница, хост-компьютер config программного обеспечения, серийные командыИнтерфейс защитыМощность: Защита от перенапряжения, защита от ЭСР, защита от перенапряженияEthernet: Электромагнитная изоляция 1,5 квRS485: 2 кВ ESD защита, 2.2KΩ выдвижной/вниз регистрыЗащита от молнии, защита от перегрузки по токуПитание3,3 V/5V5 ~ 7V5 ~ 36VРабочий ток150mA @ 5V110mA @ 5V86.5mA @ 5VТемператураРабочая температура: -25 ~ 75 ℃Рабочая температура: -40 ~ 85 ℃Температура хранения: -40 ~ 105 ℃Размеры50,5 мм × 22,6 мм × 15 мм70 мм × 63,6 мм × 25 мм82,8 мм × 85,7 мм × 25 мм





Посылка содержание

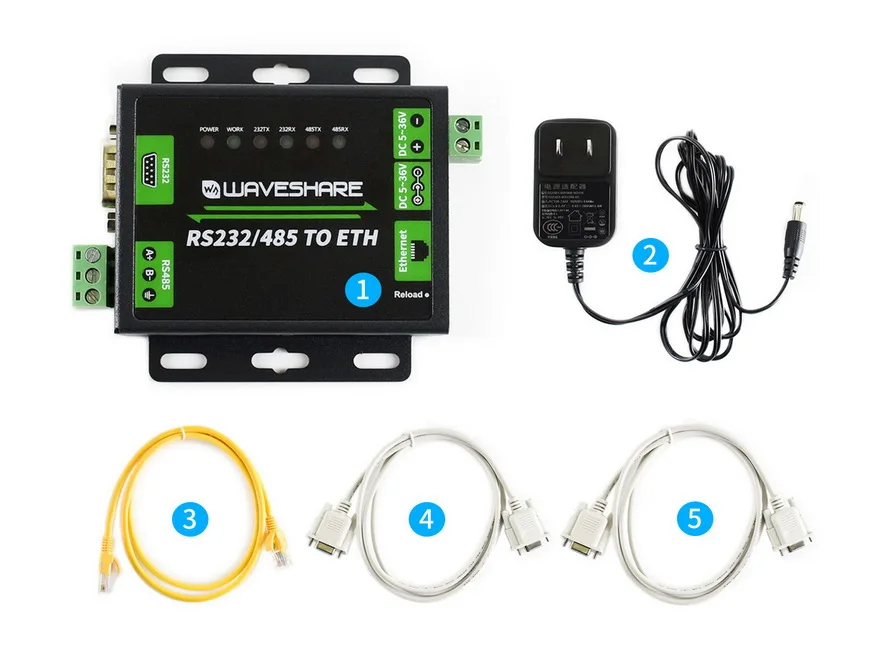

Нам Стандартный:

Вес:0,54 кг

RS232/485 в ETH x15V адаптер питания x1Ethernet-кабель x1Серийный кабель типа «Папа-мама» x1Серийный кабель типа «Мама-женщина» x1

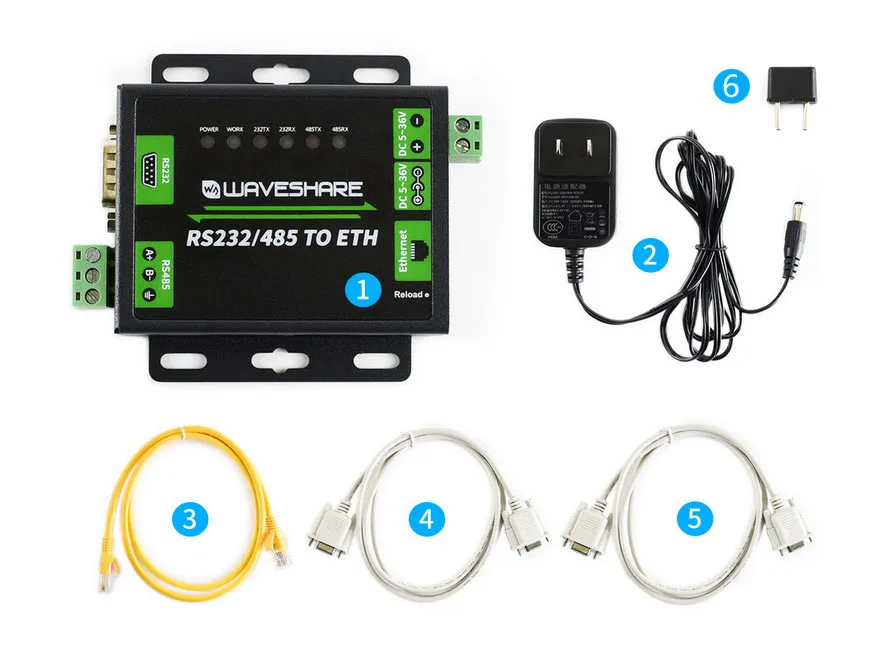

ЕС Стандартный:

Вес:0,553 кг

RS232/485 в ETH x15V адаптер питания x1Ethernet-кабель x1Серийный кабель типа «Папа-мама» x1Серийный кабель типа «Мама-женщина» x1Адаптер питания головка ЕС x1
