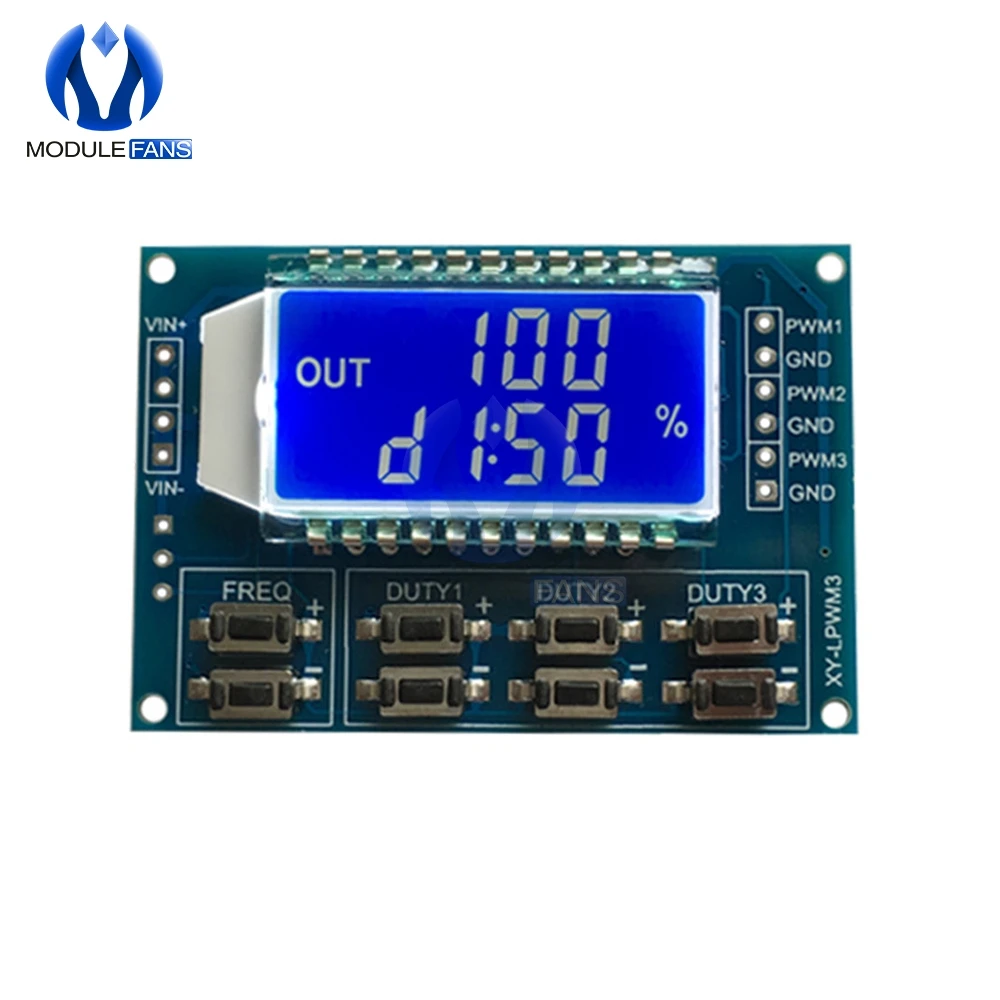

Постоянный ток 3 в-30 в частота 1 Гц-150 кГц рабочий цикл 0 -100 Регулируемый измеритель

Постоянный ток 3 в-30 в частота 1 Гц-150 кГц рабочий цикл 0 -100 Регулируемый измеритель

Характеристика:

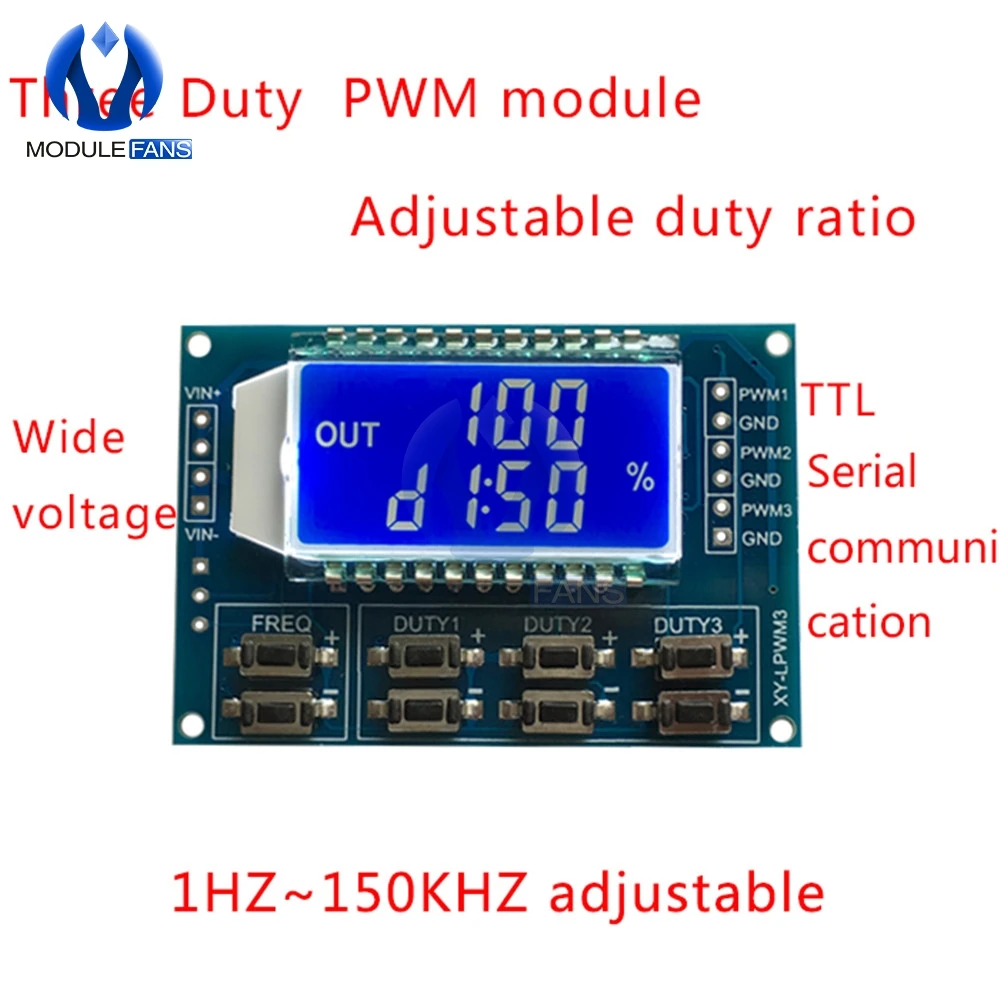

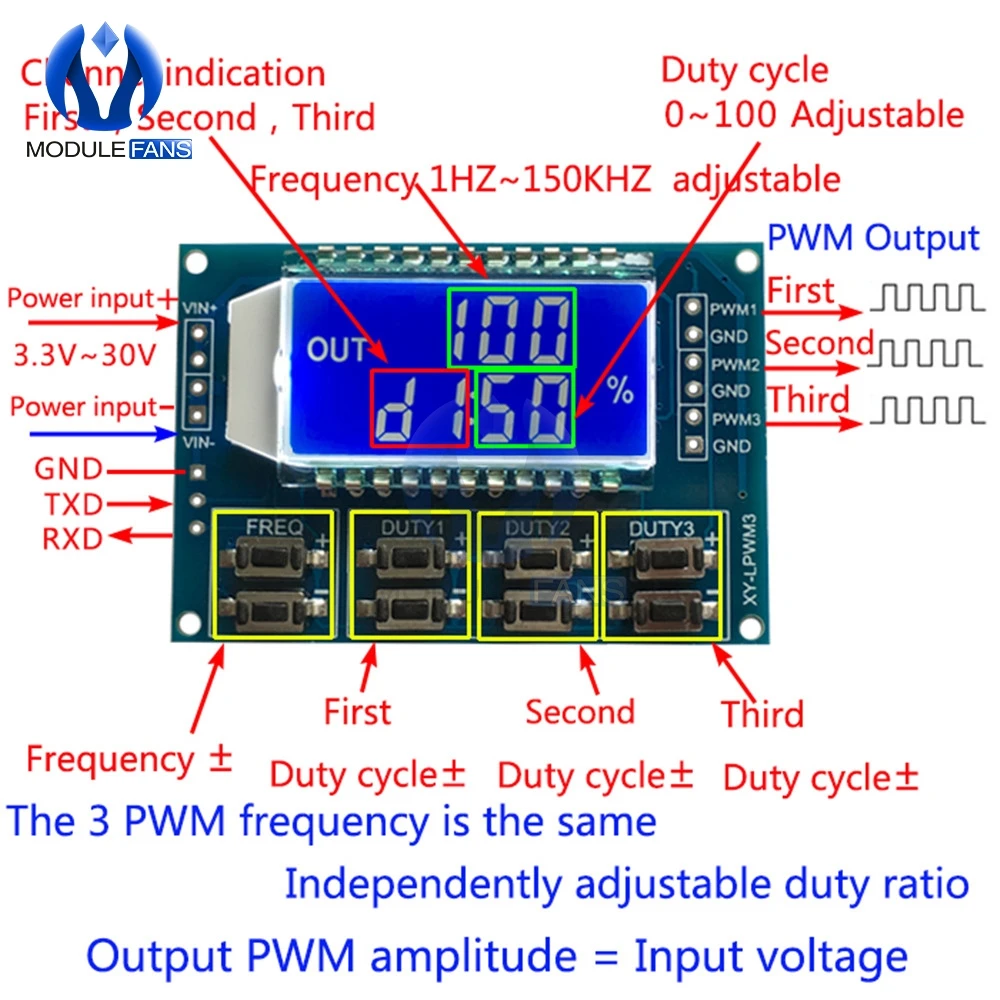

Выход из трех-канал ПВМ в одно и то же время, Регулируемая частота, 3-канальный блок питания с частоты Выход последовательного, коэффициент заполнения может быть самостоятельно регулируется, подходит для большинства случаев

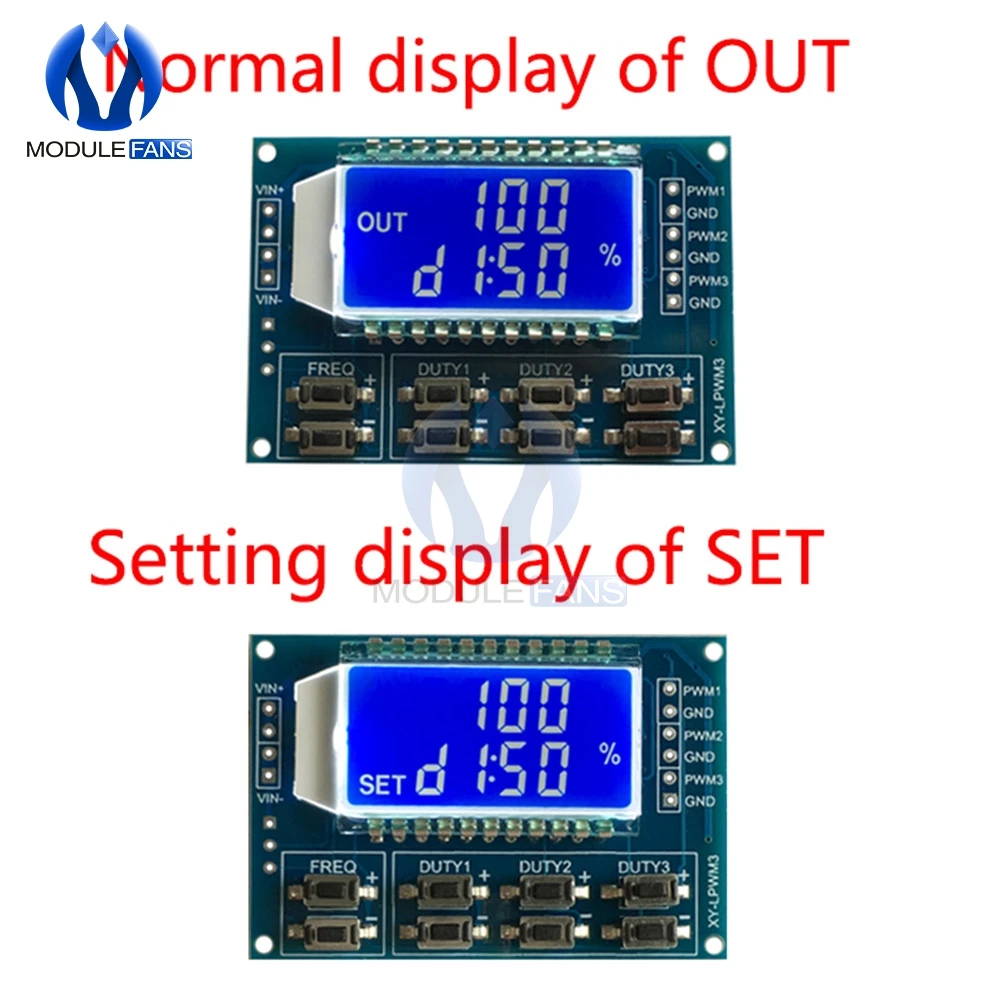

ЖК-дисплей может отображать частоту и рабочий режим datio, легко переносить
3. Широкий диапазон частот, высокая точность
4. Поддержка последовательной работы


Описание:

Три-канал ПВМ является выводиться, широкий диапазон воспроизводимых частот и скважность может быть отрегулировано самостоятельно
Частота делится на четыре области, автоматическое переключение:
XXX (без десятичной точки): 1 Гц шаговый блок, диапазон: 1 Гц ~ 999 Гц
X.XX (десятичная находится в сотни место): 0,01 кГц шаговый блок, диапазон: 1,00 кГц ~ 9,99 кГц
X.XX (десятичная находится в десятки тысяч место): 0,1 кГц шаговый блок, диапазон: 10,0 кГц ~ 99,9 кГц
X.X.X (десятичное значение находится в месте): 1 кГц шаговый блок, диапазон: 1 кГц ~ 150 кГц
Е. Г., дисплей частоты: 100 представляют Пульс 100 Гц
1,01 представляют Пульс 1,01 кГц
54,1 представляют Пульс 54,1 кГц
1.2.4 представляют Пульс 124 Гц
Диапазон значений dutyfactor: 0 ~ 100%,100% представлен A0 %
Все параметры могут быть автоматически сохранены в чехол power cut.


Настройка:

Модуль имеет 8 независимых клавиш, используемых для настройки частоты и коэффициента работы, поддерживает короткое нажатие (увеличение или уменьшение единицы) и длительное нажатие (быстрое увеличение или уменьшение), очень простое, установите параметры автоматически для сохранения, потери мощности.

3-сторонний выход коэффициента загрузки кнопка может быть нажата в одно и то же время, в режиме реального времени, жидкокристаллический дисплей является последним нажата кнопка коэффициента загрузки, в режиме реального времени, оксфордская ткань очень сильная, может использоваться как простое сканирование коэффициента дорожного движения.


Параметры:

1. Рабочее напряжение: 3,3 ~ 30V
2. Диапазон частот: 1 Гц ~ 150 кГц
3. Точность частоты: в каждом диапазоне точности составляет около 2%
4. Грузоподъемность сигнала: выходной ток может быть около 5 ~ 30 мА
5. Амплитуда выхода: амплитуда ШИМ и напряжение питания равное
6. Температура окружающей среды: -20 ~ + 70 градусов Цельсия


Область применения:

1. Используйте d в качестве генератора сигналов квадратной волны для генерации квадратного волнового сигнала для разработки и использования экспериментов
2. Используется для генерации квадратного волнового сигнала для управления драйвером двигателя
3. Генерирующие регулируемые импульсы для MCU
4. Генерирует Регулируемый пульс, цепь управления (PWM затемнения скорости и других приложений)

Серия UART
Скорость передачи данных: 9600 бит/с длина данных: 8
Стоп-биты: 1
Контрольная цифра: нет
Управление потоком: нет

Установите частоту ШИМ

'F101': установить частоту 101 Гц (001 ~ 999)

'F1.05 ": Установите частоту 1,05 кГц (1,00 ~ 9,99)

'F10.5': Установите частоту 10,5 кГц (10,0 ~ 99,9)

'F1. 0,5 ': установленная частота 105 кГц (1.0.0 ~ 1.5.0)

Установите коэффициент мощности PWM

'DX:YYY': установить PWM коэффициент пошлины x: (1 ~ 3) PWM серийный номер, YYY: (000 ~ 100) Коэффициент пошлины

Например, d1: 050, установить 1th PWM коэффициент пошлины до 50%

Чтение параметров настройки

Отправьте строку «Ready», чтобы прочитать параметры настройки.

Формат сообщения: F156, D1:052, D2:059, D3:058

Набор удачного возврата: вниз

Не удалось вернуть комплект: осень
