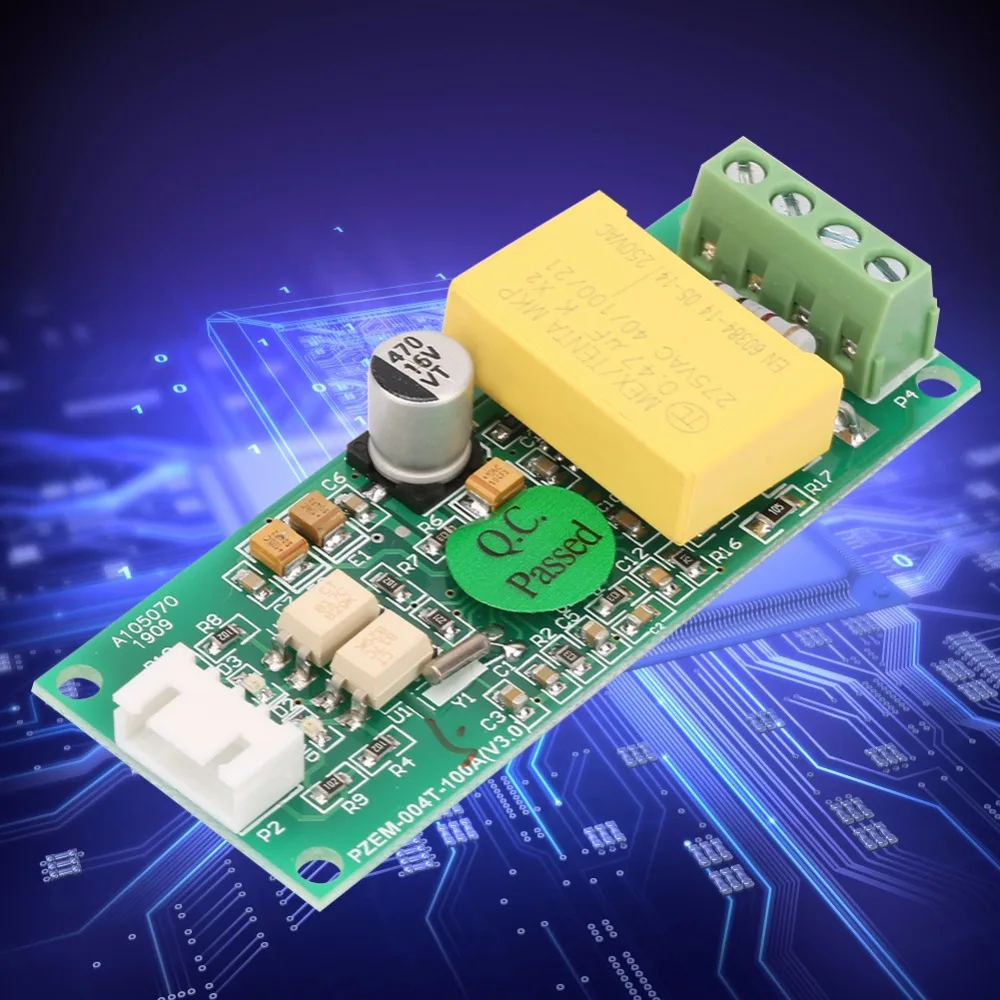

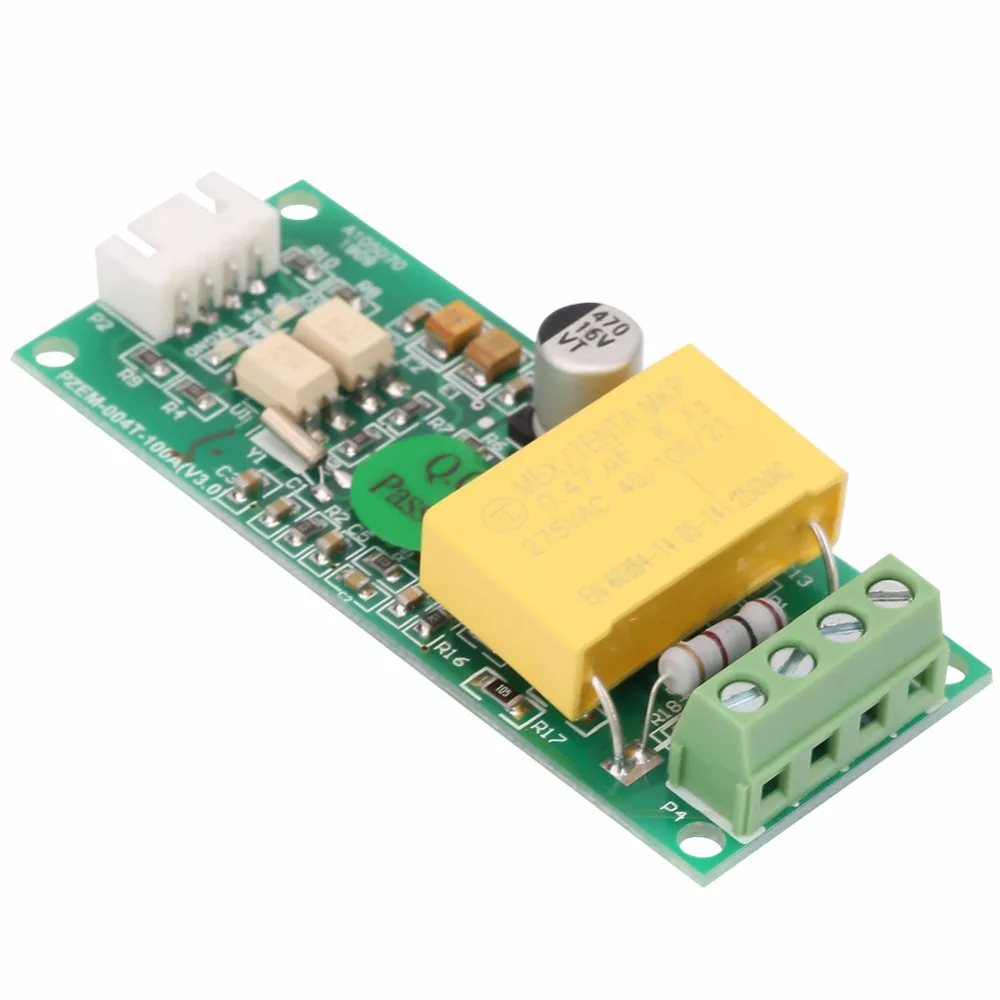

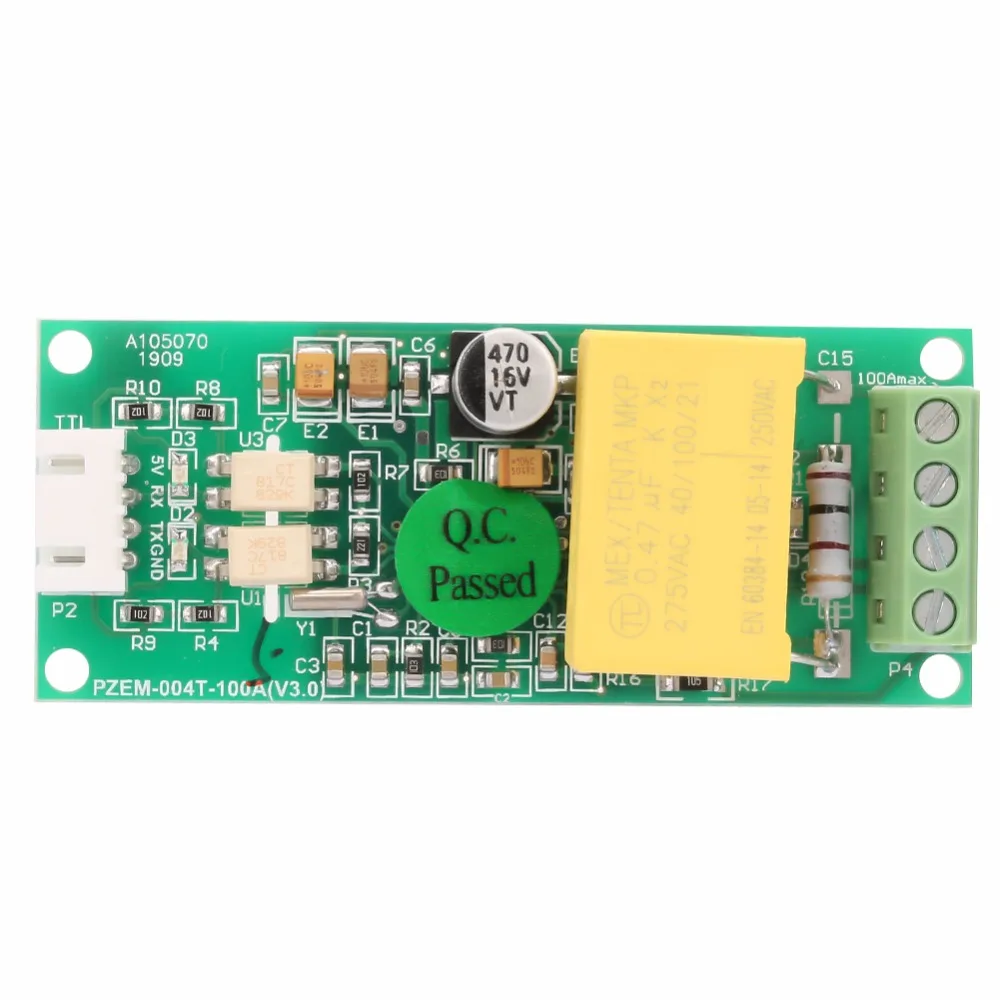

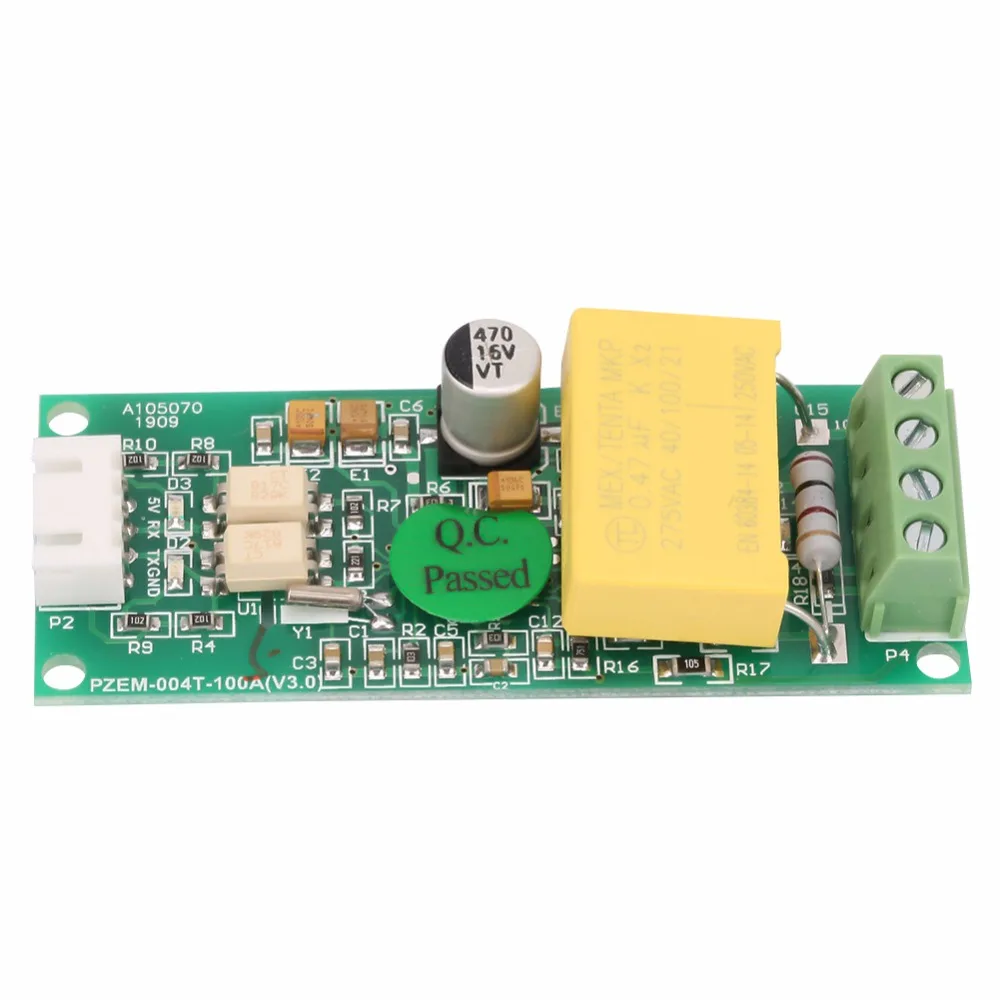

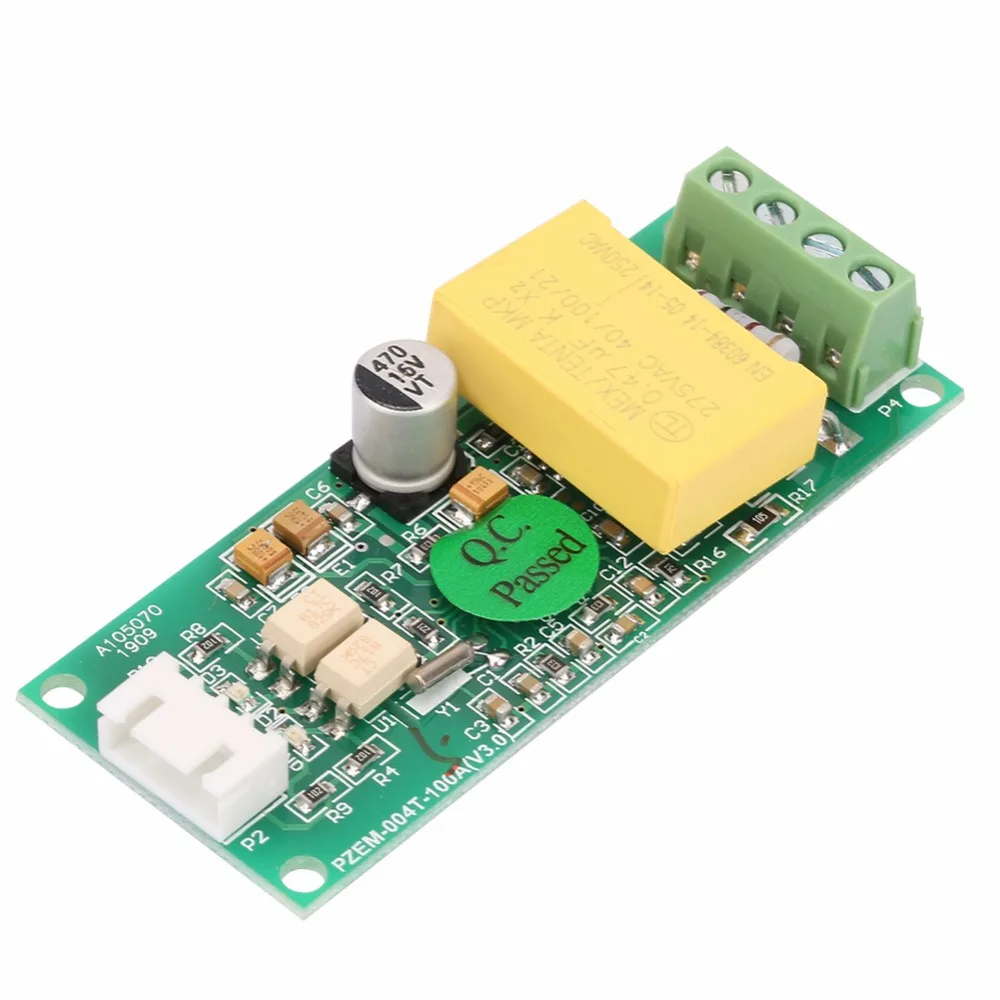

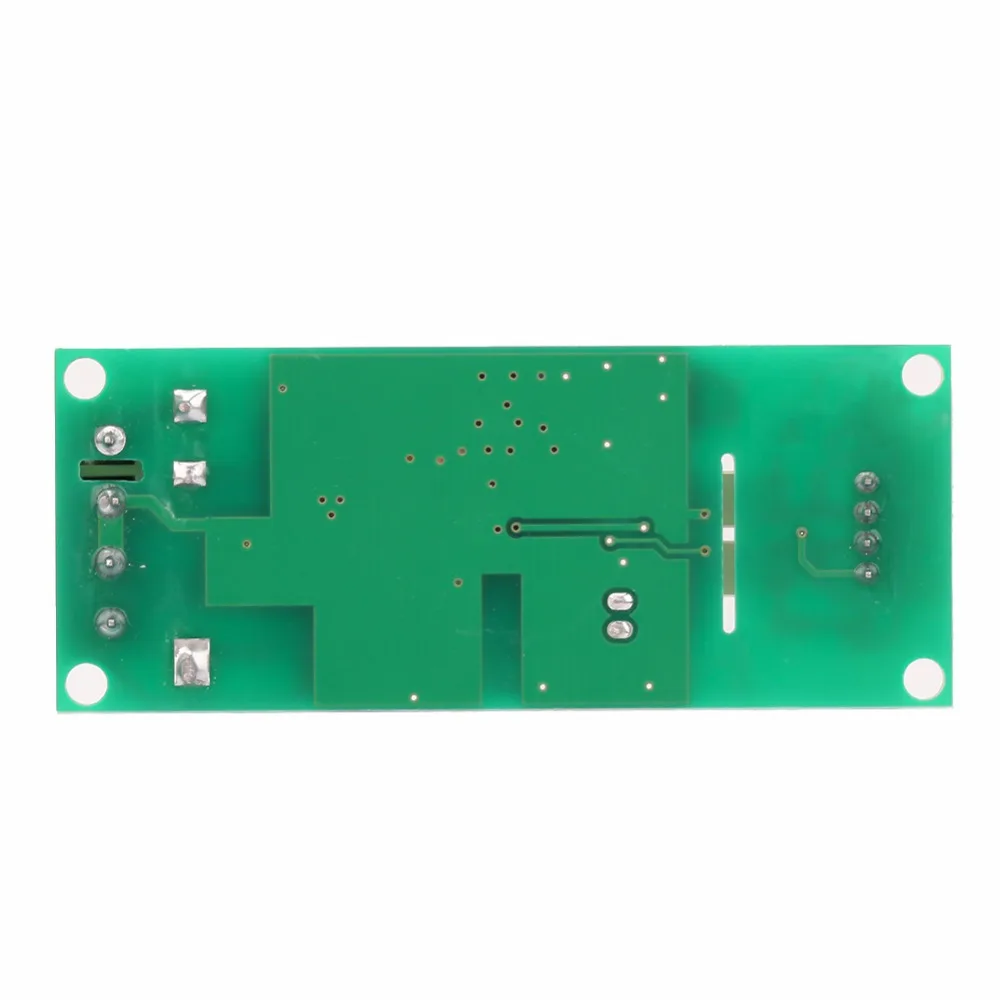

AC 80-260 В 100A Электрический модуль мониторинга Многофункциональный тестер напряжения тока с цифровой вольтметр

Описание:

Это Электрический контрольный модуль, который может использоваться для тестирования мощности, энергии, напряжения и тока, затем отображается на ПК или других клеммах. Он можетsПорвал данных при выключении, и Храните накопленные энергетические данныеПеред выключением питания. Разработан с одной кнопкой сброса, вы можетеСброс параметров электроэнергииbyПростоНажатием одной кнопки.ВTTL последовательный порт может общаться,Читать и настройка параметровС различными клеммами через usb-адаптер.

Особенности:

Технические характеристики:

Рабочее напряжение:80~260VAC

Испытательное напряжение:80 ~260VAC

Номинальная мощность:100A/22000 W

Рабочая частота:45-65 Гц

Точность измерения:1,0

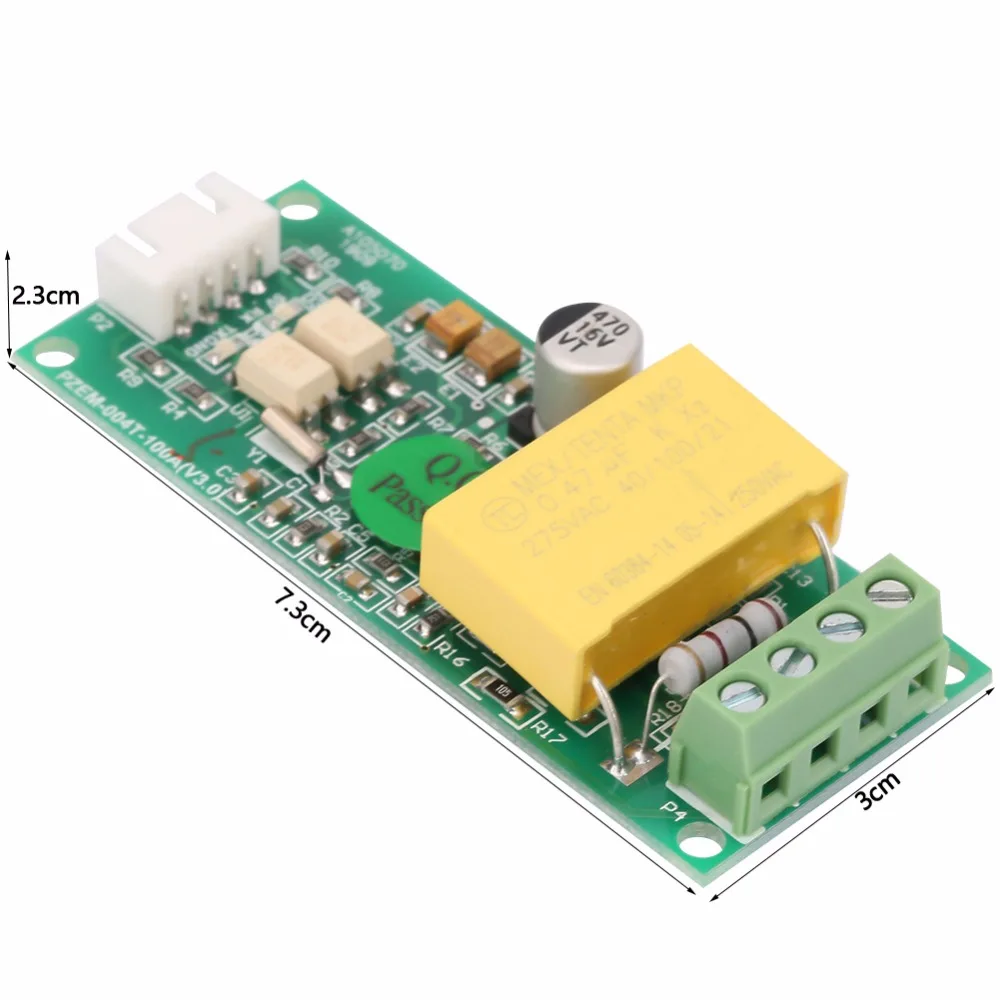

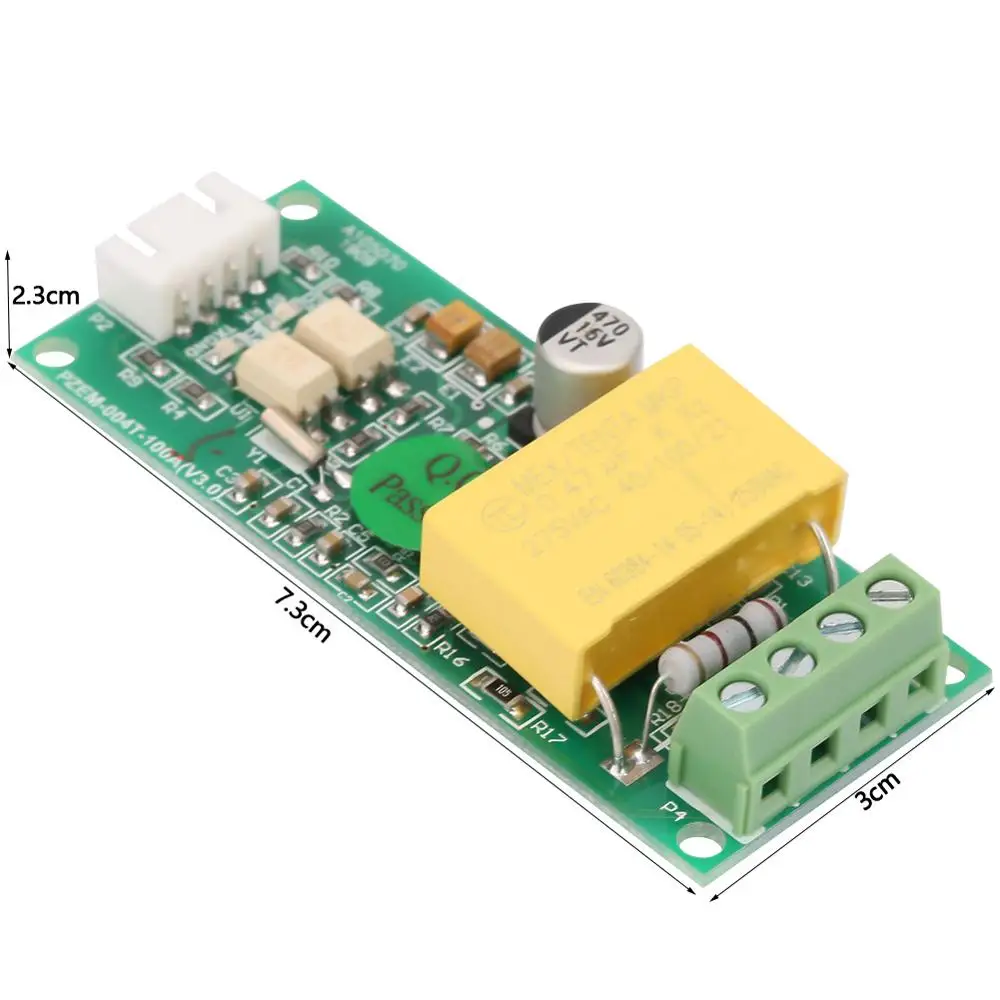

Размеры: 7,3x3x2,3 см/2,87x1,18x0,9 "(Д x Ш x В)

Формат отображения:

1. Диапазон измерения мощности: 0 ~ 22 кВт

0 ~ 10 кВт, Формат дисплея 0,000 ~ 9,999

10 ~ 22 кВт, Формат дисплея 10,00 ~ 22,00

2. Диапазон измерения энергии: 0 ~ 9999квтч

0 ~ 10 кВтч, Формат дисплея 0,000 ~ 9,999

10 ~ 100 кВтч, Формат дисплея 10,00 ~ 99,99

100 ~ 1000kWh, Формат дисплея 100,0 ~ 999,9

1000 ~ 9999kWh и выше, Формат дисплея 1000 ~ 9999

3. Диапазон испытаний напряжения: 80 ~ 260VAC

Формат дисплея 110,0 ~ 220,0

4. Диапазон тестов тока: 0 ~ 100A

Формат дисплея 00,00 ~ 99,99

Функция:

1. VOltage (V), ток (A), средняя мощность (kW), энергия(КВтч) измерение.

2.Сброс энергии нажатием одной кнопки.

3. Храните данные при отключении питания (храните накопленные данные о энергии перед выключением питания).

4. Функция дисплея ПК (отображение напряжения, тока,СреднийМощность, энергия).

5. Функция связи последовательного порта (TTL последовательный порт может общаться,Читать и настройка параметровС различными клеммами через usb-адаптер).

Интерфейс дисплея:

Он отображается через ПК или другие терминалы (необходимо запрограммировать самостоятельно), ниже приводится краткое описание каждого отображения параметров:

1. Дисплей напряжения (В)

Измерьте и Отобразите Напряжение электросети.

2. Отображение тока (а)

Измерьте и Отобразите ток нагрузки (устройства). Текущее Тестовое значение с начала 10 мА, и этот модуль предназначен для тестирования оборудования высокой мощности, если вам нужна текущая точность тестирования на уровне mA, это не рекомендуется.

3. Отображение энергии (кВт/ч)

Измерьте и Отобразите накопительное энергопотребление. Минимальная единица измерения энергии составляет 0001 кВт · ч, что означает, что она начинает накапливаться от 1 Вт · ч. Вы можете наблюдать за накопительным процессом интуитивно для низкого заряда (в пределах 100 Вт) теста нагрузки.

4. Дисплей мощности (кВт)

Измерьте и Отобразите мощность нагрузки. Значение испытания мощности составляет от начала 0001 кВт, что означает, что он начинает тестировать от 1 Вт, и этот модуль предназначен для тестирования оборудования высокой мощности, если у вас есть требования к испытательной мощности в пределах 1 Вт, это не рекомендуется.

Последовательный порт

Этот модуль разработан с интерфейсом передачи данных последовательного порта TTL, вы можете прочитать и установить соответствующие параметры через последовательный порт. Если вам нужно связаться с устройством, которое имеет USB или RS232 (например, компьютер), требуется адаптер TTL. В приведенной ниже таблице приведены протоколы связи этого модуля:

Функция

Головка

Data1-Data5

Сумму

Стабилизатор напряжения

B0

C0 A8 01 01 00 (компьютер отправляет команду, чтобы прочитать значение напряжения)

1A

A0

00 E6 02 00 00 (ответ метра значение напряжения 230,2 в)

88

В настоящее время

B1

C0 A8 01 01 00 (компьютер отправляет команду, чтобы прочитать текущее значение)

1B

A1

00 11 20 00 00 (ответ метра текущее значение 17.32A)

D2

Средняя мощность

B2

C0 A8 01 01 00 (компьютер отправляет команду, чтобы прочитать среднее значение мощности)

1C

A2

08 98 00 00 00 (ответ метра активная мощность значение 2200 Вт)

42

Прочитайте энергии

B3

C0 A8 01 01 00 (компьютер отправляет команду для чтения значения энергии)

1D

A3

01 86 9f 00 00 (счетчик ответ энергетическое значение 99999wh)

C9

Набор адрес модуля

B4

C0 A8 01 01 00 (компьютер отправляет команду для установки адреса, адрес 192.168.1.1)

1E

A4

00 00 00 00 00 (ответ метра адрес был успешно установлен)

A4

Набор мощности будильник порог

B5

C0 A8 01 01 14 (компьютер отправляет команду для установки порога питания)

33

A5

00 00 00 00 00 (ответ метра Порог тревоги питания был успешно установлен)

A5

Иллюстрация протокола связи:

1. Установите адрес связи: 192.168.1.1

Отправьте команду: B4 C0 A8 01 01 00 1E

Ответить данные: A4 00 00 00 00 00 A4

Примечание: Приведенный выше пример показывает, что Настройка адреса связи как 192.168.1.1 (пользователь может установить свой собственный адрес на основе своих предпочтений и потребностей), отправка команды и автоматический ответ данных, как показано выше, данные выражены в шестигранной форме; последний байт данных отправки и ответа-1E и A4,, Которая являетсяОбщая сумма. При отправке команд: B4 + C0 + A8 + 01 + 01 + 00 = 21E (hexadecimal), совокупная сумма данных составляет 21E, возьмите последние два байта 1E в качестве совокупной суммы данных при отправке команд; в ответ данные: A4 + 00 + 00 + 00 + 00 = A4 (Шестигранный), совокупная сумма данных А4, которая является совокупной суммой данных в ответ.

2. Установите порог сигнала тревоги: 20 кВт

Отправьте команду: B5 C0 A8 01 01 14 33

Ответить данные: A5 00 00 00 00 00 A5

Примечание: 14 в команде отправки-это пороговое значение сигнализации (14-это шестнадцатеричное представление данных, которое преобразуется в десятичное значение 20). Значение сигнала тревоги питания этого модуля основано на блоках кВт, а минимальное значение сигнала тревоги-1 кВт, максимальное значение-22 кВт.

3. Прочитайте напряжение

Отправьте команду: B0 C0 A8 01 01 00 1A

Ответить данные: A0 00 E6 02 00 00 88

Примечание: ответ данных напряжения D1D2D3 = 00 E6 02, 00 E6 представляют целое число напряжения, 02 представляют десятичное значение напряжения, десятичное значение-одна цифра, преобразует 00 E6 в десятичное значение 230; преобразует 02 в десятичное значение 2, поэтому текущее напряжение составляет 230,2 в.

4. Чтение тока

Отправьте команду: B1 C0 A8 01 01 00 1B

Ответить данные: A1 00 11 20 00 00 D2

Примечание: ответ на текущие данные D2D3 = 11 20, 11 представляют целое число тока, 20 представляют десятичное значение тока, текущее десятичное значение-две цифры, преобразует 11 в десятичное 17; преобразует 20 в десятичное 32, поэтому текущее значение составляет 17,32 A.

5. Чтение мощности

Отправьте команду: B2 C0 A8 01 01 00 1C

Ответить данные: A2 08 98 00 00 00 42

Примечание: ответ данных мощности D1D2 = 08 98, преобразует 08 98 в десятичный 2200, поэтому значение тока напряжения 2200 Вт.

6. Чтение энергии

Отправьте команду: B3 C0 A8 01 01 00 1D

Ответить данные: A3 01 86 9F 00 00 C9

Примечание: ответ энергетические данные D1D2D3 = 01 86 9F, преобразует 01 86 9F в десятичное значение 99999, поэтому накопленная энергия 99999Wh.

Иллюстрация связи

1. Подключите оборудование в соответствии с схемой проводки ниже.

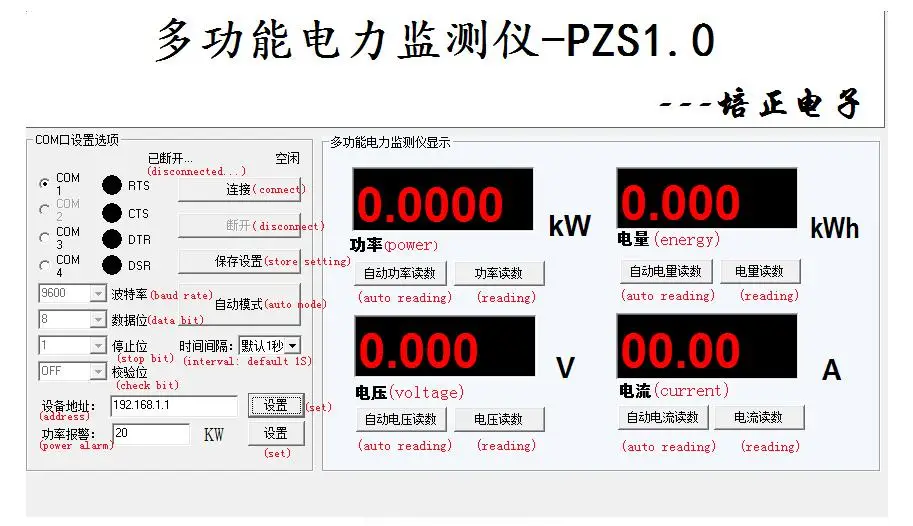

2. после подключения, пожалуйста, выберите порт связи, это программное обеспечение хоста модуля поддерживает порт связи: COM2 \ COM3 \ COM4, вы можете проверить через диспетчер устройств, если это не указанный выше порт связи, вы должны изменить его.

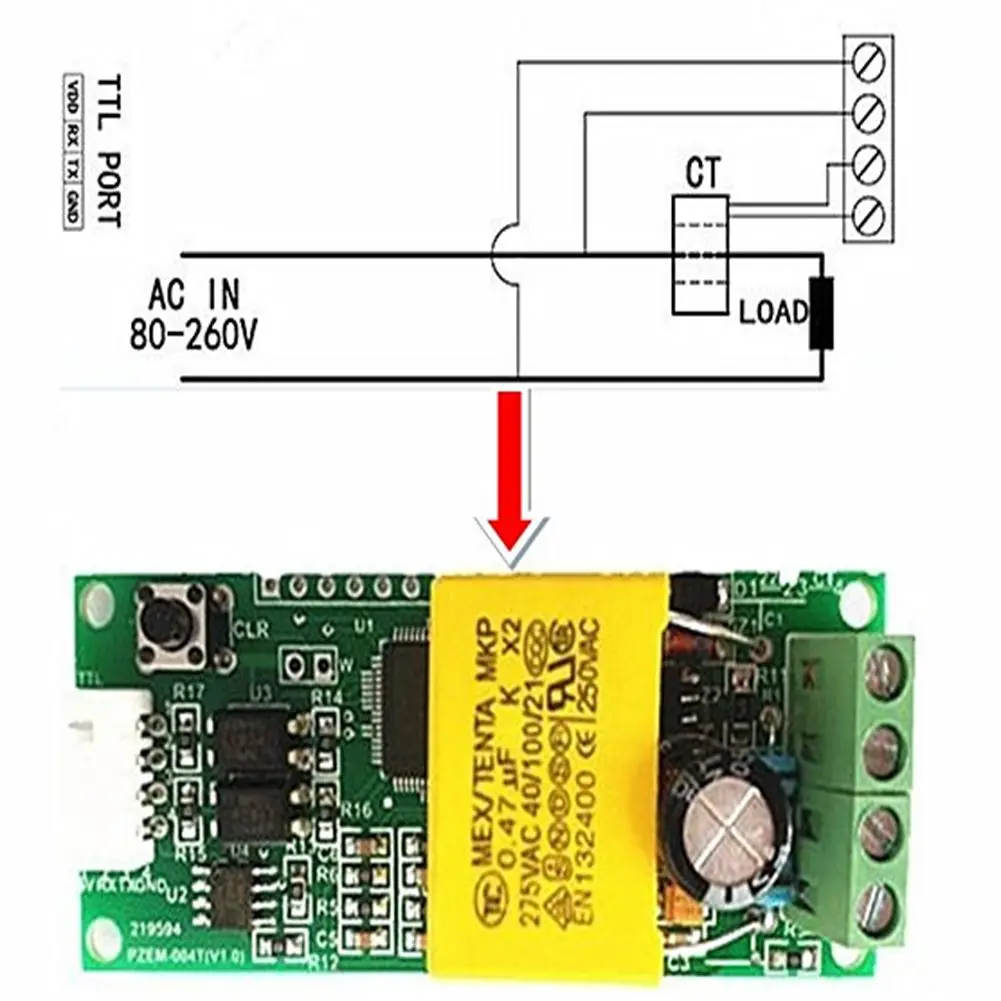

Схема подключения:

Примечание:

1.Это внутренний модуль и не может использоваться на открытом воздухе.

2. Нагрузка может быть выше номинальной мощности.

3.Проводка не может быть неправильной.

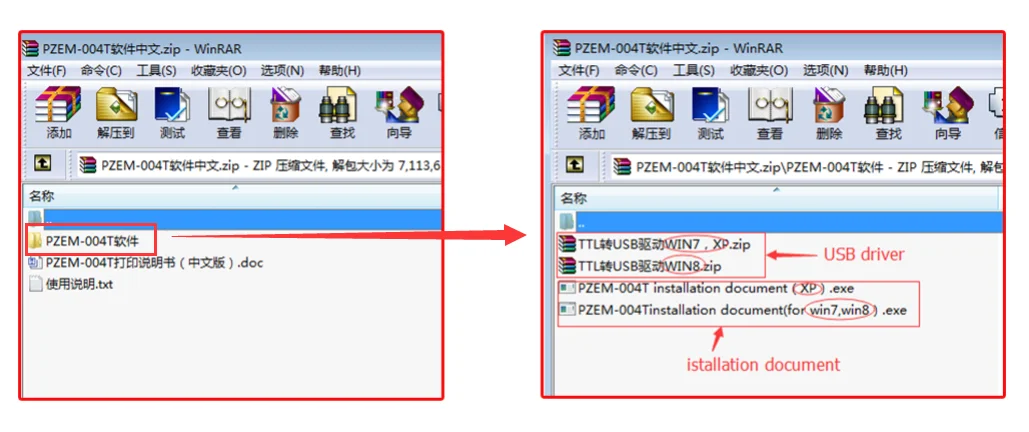

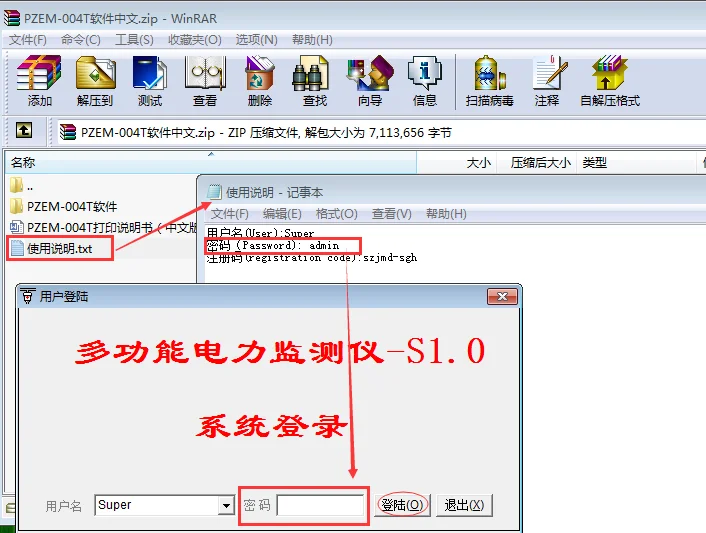

Загрузка программного обеспечения:

http://pan.baidu.com/s/1pLMxK6J

Пароль: ffuj

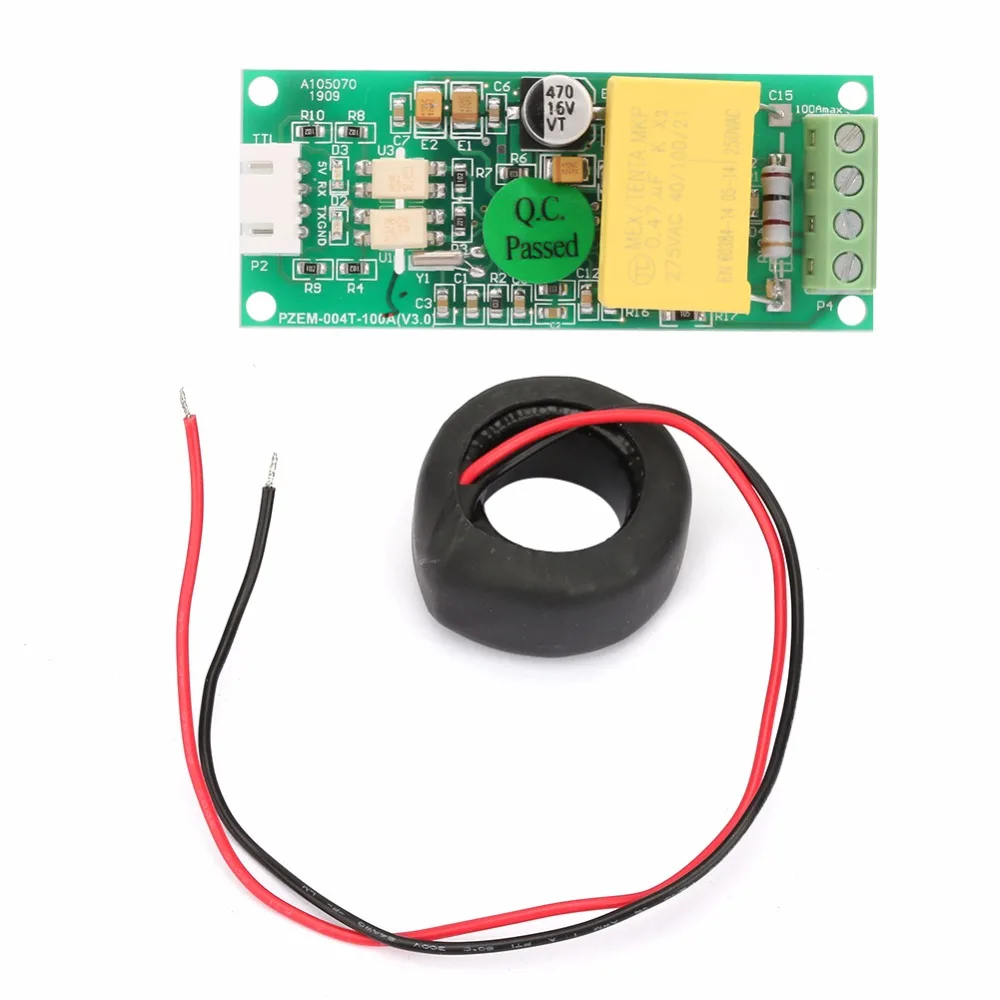

Пакет включает в себя:

1 x модуль (USB адаптерВ комплект не входит)

1 х трансформатор тока (случайный цвет)
