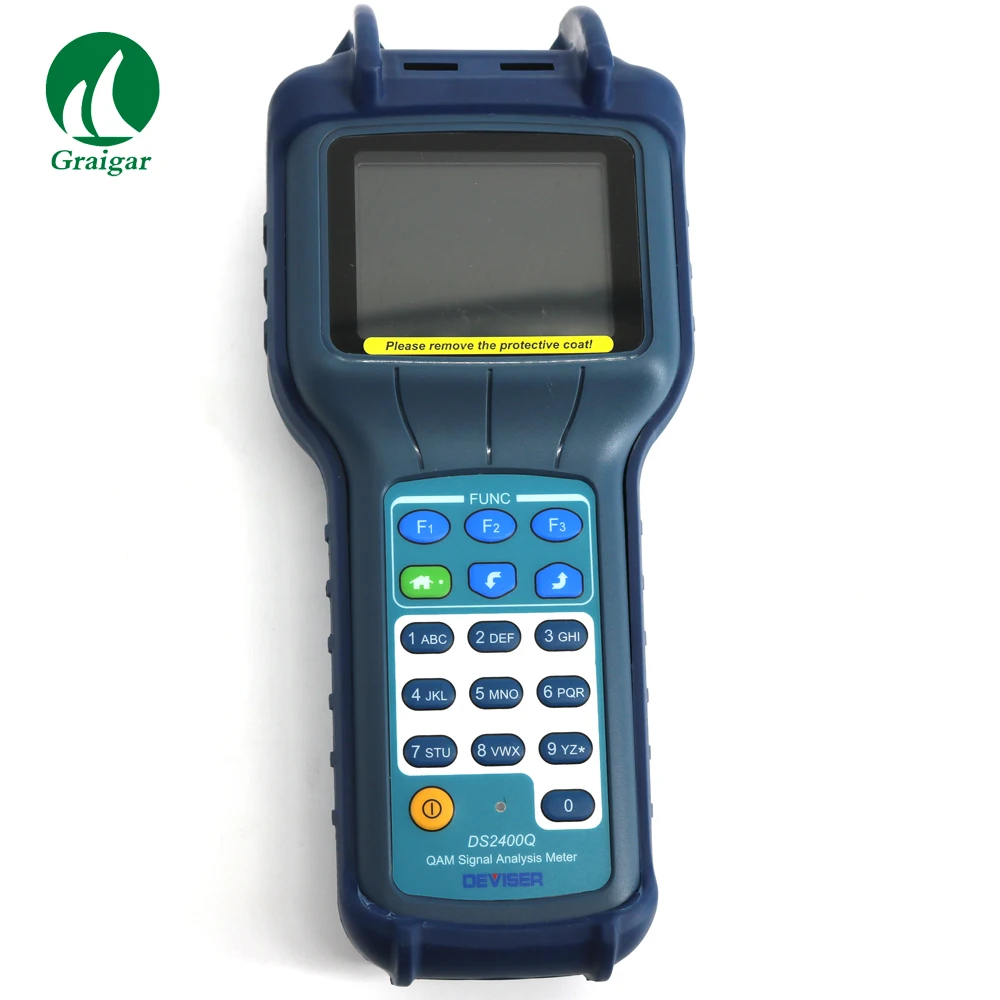

Портативный измеритель уровня сигнала DS2400Q CATV с разрешением частоты 10 кГц

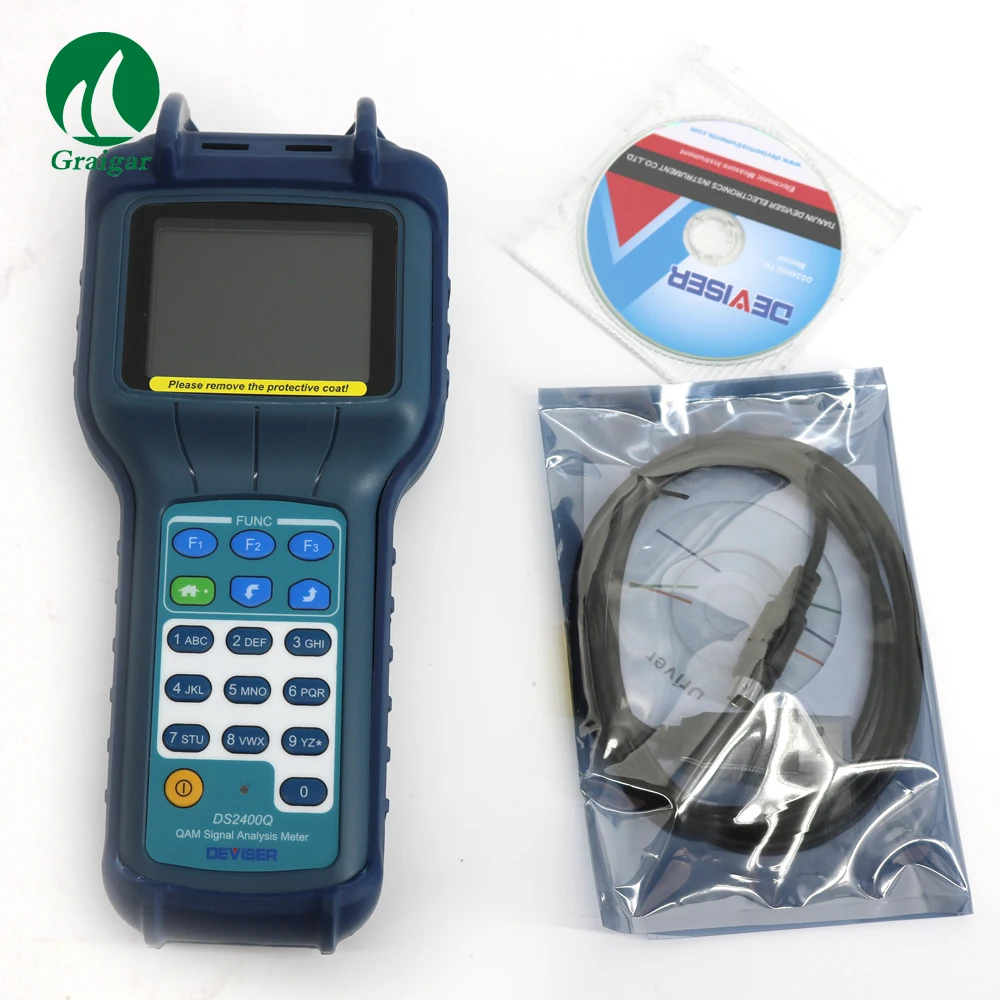

Обзор

DS2400Q-это многофункциональный инструмент, который поддерживает Созвездие QAM и аналоговые сигналы для сетей CATV. Это идеальный инструмент для начальной сетевой конструкции, для установки подписчиков, а также для обслуживания и устранения неполадок. Его прочная конструкция, которая включает в себя защиту от ударов, в сочетании с графическим интерфейсом и функцией автоматического пропуска/выхода из строя обеспечивает повышенную эффективность и производительность для всех типов техников;

Другие функции, такие как обратный путь и сканирование переднего спектра, 12 любимых частот наклона, тестирование напряжения в сети переменного тока, измерения напряжения ГУМ и постоянного тока, в сочетании с полной регистрацией данных и программным обеспечением управления, делает этот блок универсальным инструментом для кабельных установок;

Измерение MER, PRE & Post BER и функция статистики BER позволяют быстро тестировать свободные соединения, связанные с pixelating или медленным потоком интернет-данных DS. Эта функция может идентифицировать несоответствия, вызванные открытыми коаксиальными линиями или коррозионными устройствами.

Функция и преимущества

· Диапазон 5 МГц ~ 1 ГГц (аналоговые/цифровые сигналы)

· Несколько пользовательских каналов с режимом обучения

· QAM, QPSK, COFDM измерения мощности

· QAM MER w/дисплей созвездия

· Предварительный и почтовый анализ

· BER, ES, SES, COR/UNCOR bps

· Обратный путь и FWD спектры сканирования

· Функции тестирования пропуска/ограничения сбоя с автоматическим хранением

· Отображение измерений наклона (12 частот)

· AC-DC измерения напряжения, включая гул

· Возможность хранения данных измерений

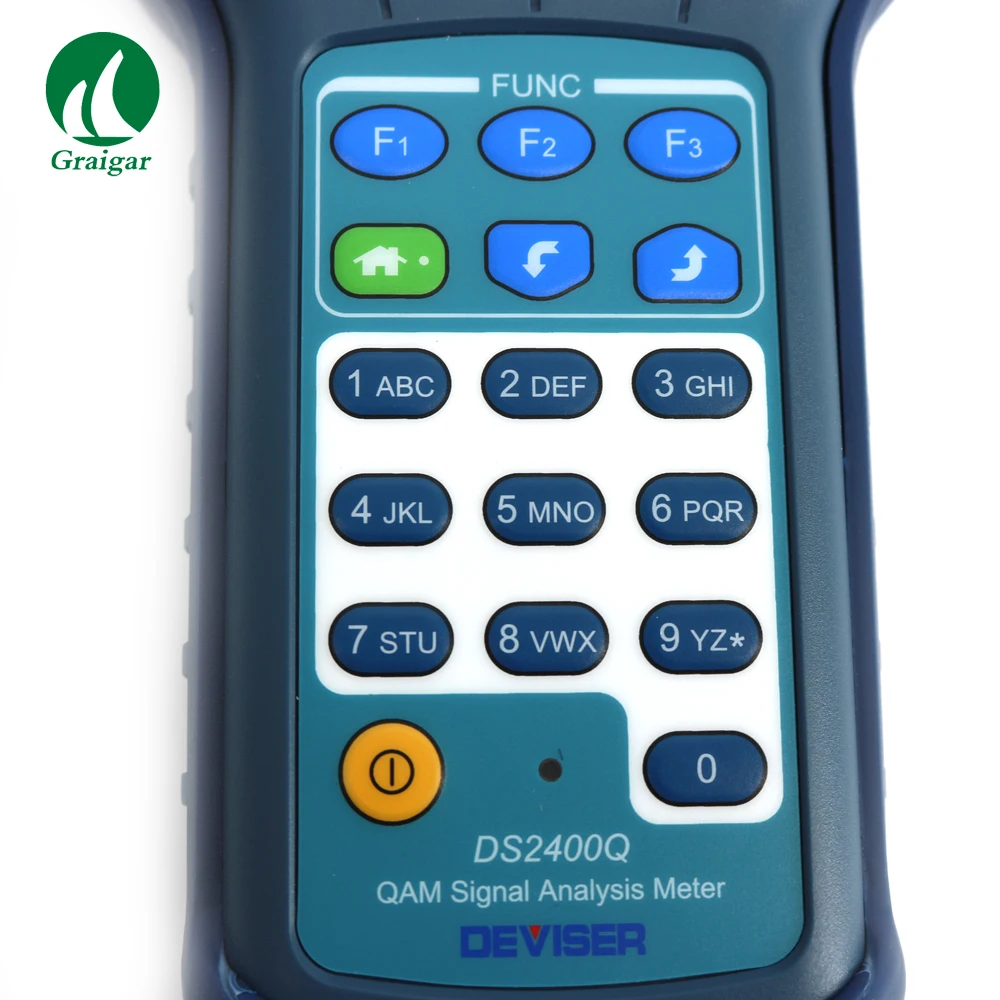

· Удобное управление (ICON-GUI)

· Цветной дисплей 2,8 ”(320 × 240 TFT LCD)

· Программное обеспечение для управления ПК-Toolbo

Технические характеристики

Частота

Частотный диапазон

От 5 МГц до 1000 МГц

Точность частоты

± 50 ppm (при 20 °C ± 5°c)

Частота Разрешение

10 кГц

Канального типа

Аналоговое ТВ

NTSC

Цифровое телевидение

QAM 16/32/64/128/256 с Созвездие диаграмма плюс QPSK и COFDM

FM радио

На одной частоте

Цифровой канал

Демодуляции типа

Стандарт ITU-T J.83 приложение A/B/C

Поддержка

QAM 16/32/64/128/256

Символ скорости

1 MS/сек до 7 MS/сек

Пропускная способность

От 280 кГц до 10 МГц

MER (коэффициент ошибки модуляции)

39 дБ (QAM)

Точность

±2. 0 дБ

BER (частота ошибок бит)

1E-3 до 1E-8 до и после R-S декодирования (QAM)

Измерение мощности типа

QAM, QPSK и COFDM

Цифровой канал средней мощности

Диапазон уровня

-30 дБмВ до + 60 дБмВ

Созвездие

Точность

±2. 0 дБ от 10 °C до 30 °C и ±3. 0 дБ от-10 °C до 40 °C

Разрешение

0,1 дБ

Режим отображения

QAM 64 и QAM 256 с возможностью увеличения и уменьшения

Аналоговый измерения уровня

Диапазон

-35 дБмВ до + 60 дБмВ

Точность

±1. 5 дБ

Разрешение

0,1 дБ

Входной импеданс

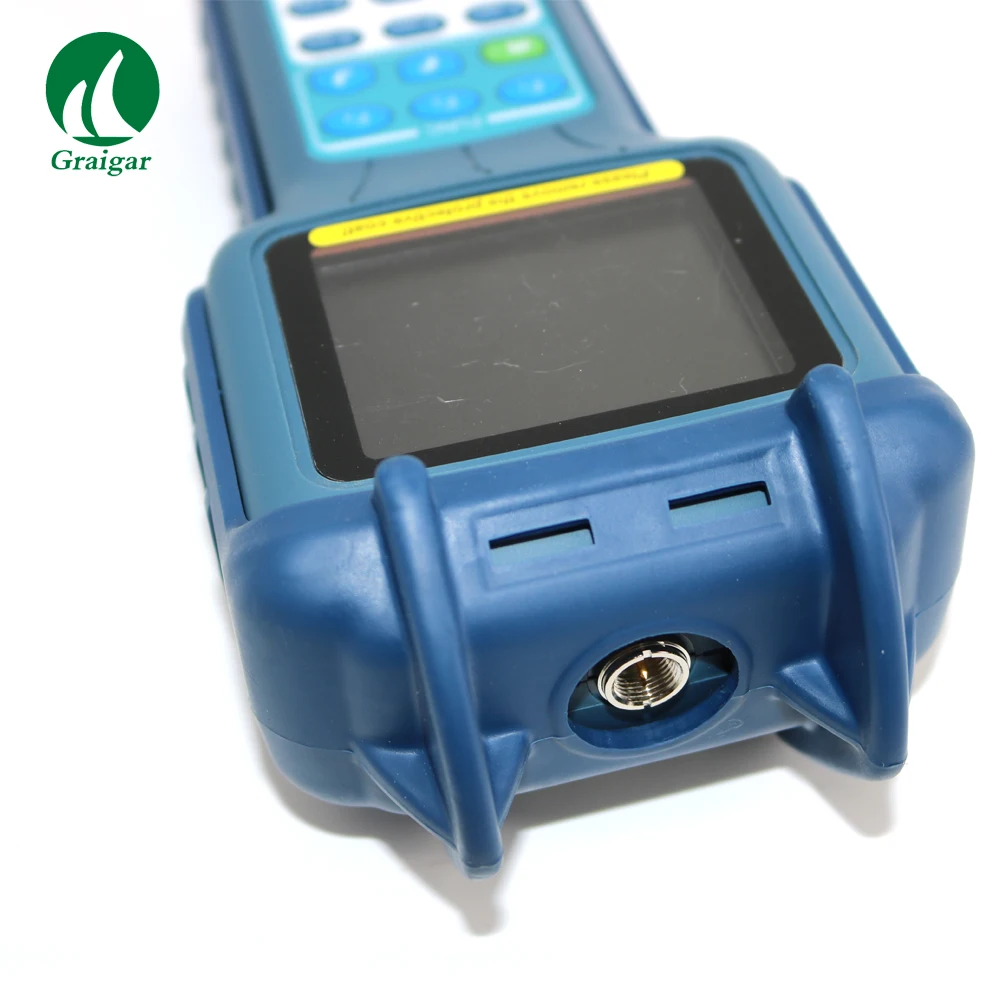

75 Ом (разъем типа «F»)

Гул модуляции

Диапазон

2% до 5%

Сканирование каналов

Количество каналов

160 каналов Макс

Скорость сканирования

5 каналов в секунду

Весы

1, 2, 5, 10 дБ/Див

С переменным фокусным расстоянием

1X, 2X, 3X, 4X, 5X пять уровней увеличения или полноканального сканирования

Частотный диапазон

Пропускная способность

2,5 МГц, 6,25 МГц, 12,5 МГц, 25 МГц, 62,5 МГц и полный диапазон

Весы

1 дБ, 2 дБ, 5 дБ и 10 дБ/Див

Измерения наклона

Количество частот

Максимум 12 с 0,1 дБ разрешение

Предел параметров испытания

Минимальный/максимальный уровень видео

0 дБмВ до + 30 дБмВ

Минимум/максимум и Дельта; В/А

От 10 дБ до 20 дБ

Минимальный/максимальный уровень мощности

10 дБмВ до + 30 дБмВ

Минимальный MER

33 дБ (зависит от модуляции и систем)

Максимальная предоплата/Отправка

1,0 E-9

ОБЩАЯ СПЕЦИФИКАЦИЯ

Кол-во программ

Максимум 7 тестовых параметров (авто-тест)

Линия Диапазон измерения напряжения

От 0 В до 100 В (AC/DC) с точностью ± 2 в

Память для хранения данных

512 K байт

Батарея

11,1 V 1.6AH литиевая батарея (5 часов работы)

Зарядное устройство

100 В переменного тока до 240 В 50-60 Гц; Время зарядки около 3 часов

Для адаптера переменного тока

RS 232C (с последовательным usb-кабелем для передачи данных)

Размеры

218 мм × 95 мм × 49 мм

Вес

700 г
