ICL8038 модуль монолитного генератора сигналов комплект DIY синусоидальный

ICL8038 модуль монолитного генератора сигналов, комплект DIY, синусоидальный квадратный треугольник



Описание продукта: CL8038 pin функции:
1 ступня, 12 ступней: клемма регулировки синусоидальной формы;
2 ступни: синусоидальный выход;
3 фута: треугольная волна на выходе;
4 ступня, 5 ступня: частота и рабочий цикл (или ассиметричная Форма волны) регулировка;
6 футов: V +, положительное питание;
7 футов: офсетная, 8 футов: клемма с регулировкой частоты;
9 футов: квадратная волна на выходе.
Это Выходная клемма с открытым коллектором, работа должна занимать резистор нагрузки на соответствующий терминал положительного электропитания от штифта, чтобы получить TTL-совместимый квадратный-волновой выход, сопротивление нагрузке должно быть подключено к блоку питания 5 В;
10 футов: клемма таймерного конденсатора;
11 футов: V-, отрицательный блок питания, терминал или земля. Используйте положительное и отрицательное питание, 11 футов в отрицательное питание, выходная форма сигнала симметричная по сравнению с 0 В; Используйте один положительный источник питания, 11 футов заземленная, выходная форма сигнала униполярная, равномерное напряжение + VCC / 2;
13 футов, 14 футов: пустая ступня.

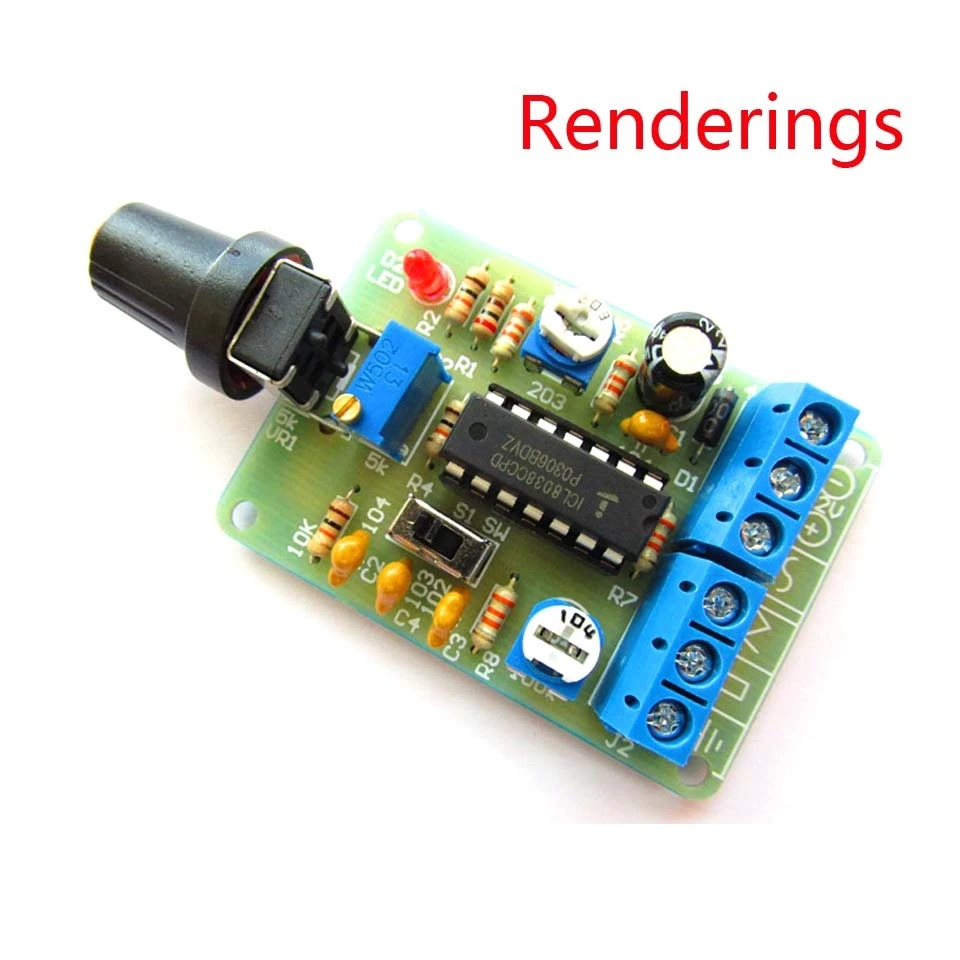

Наборы рассчитаны на диапазон частот 50-5 кГц, два диапазона с переключателем S для переключения, RP1-это настройка частоты, RP2-это настройка рабочего цикла, RP3-это настройка искажений синусоидальной волны. В цепи используется один блок питания 12 В, вход от X1; X2, X3-Выходная сторона формы волны, вы можете использовать осциллограф для наблюдения за тремя выходными волнами.

Модель: ICL8038
Вход 12 В постоянного тока
Частотный диапазон 50-5 кГц,
Размеры: 6 см * 4,5 см * 0,2 см
Вес: 26 г

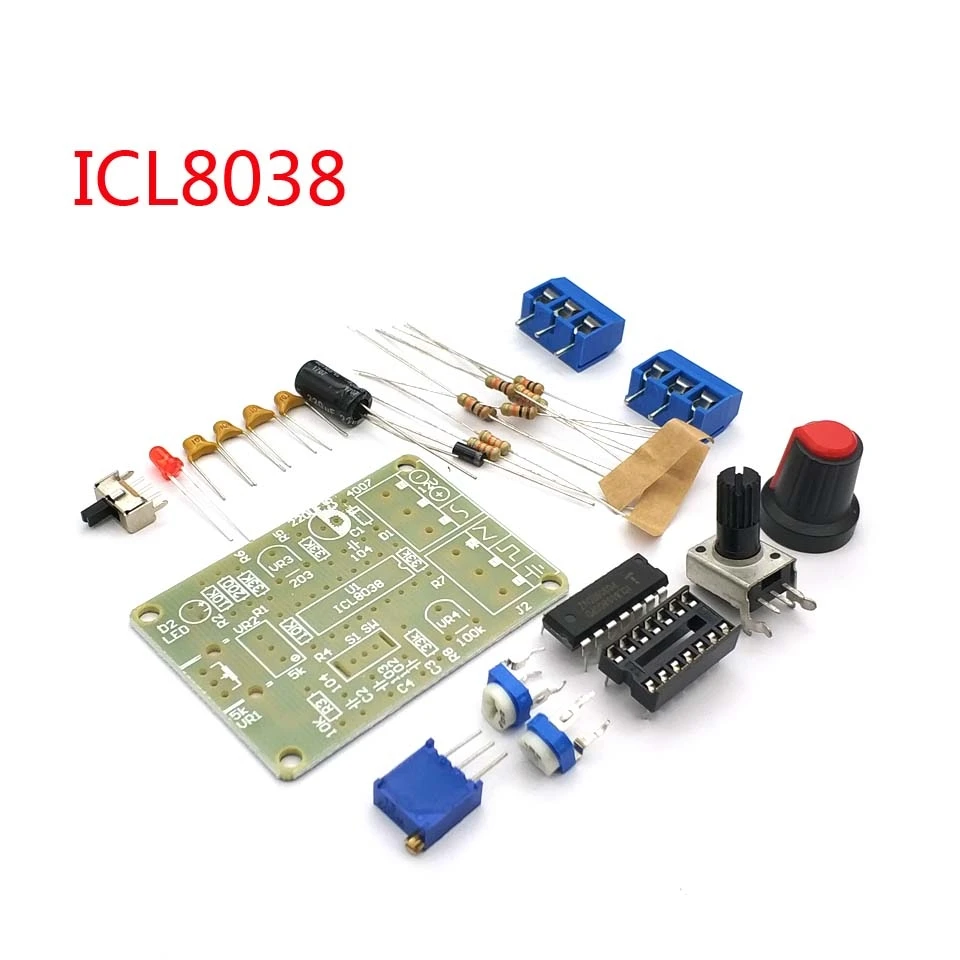

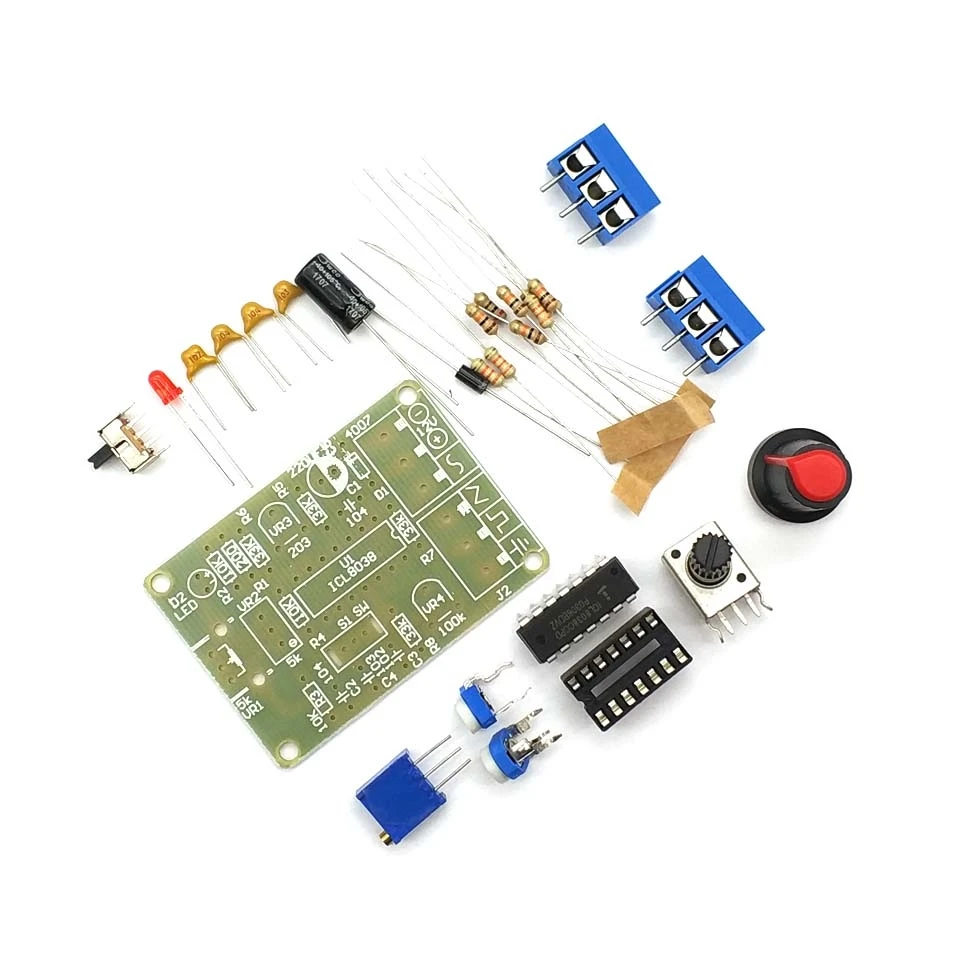

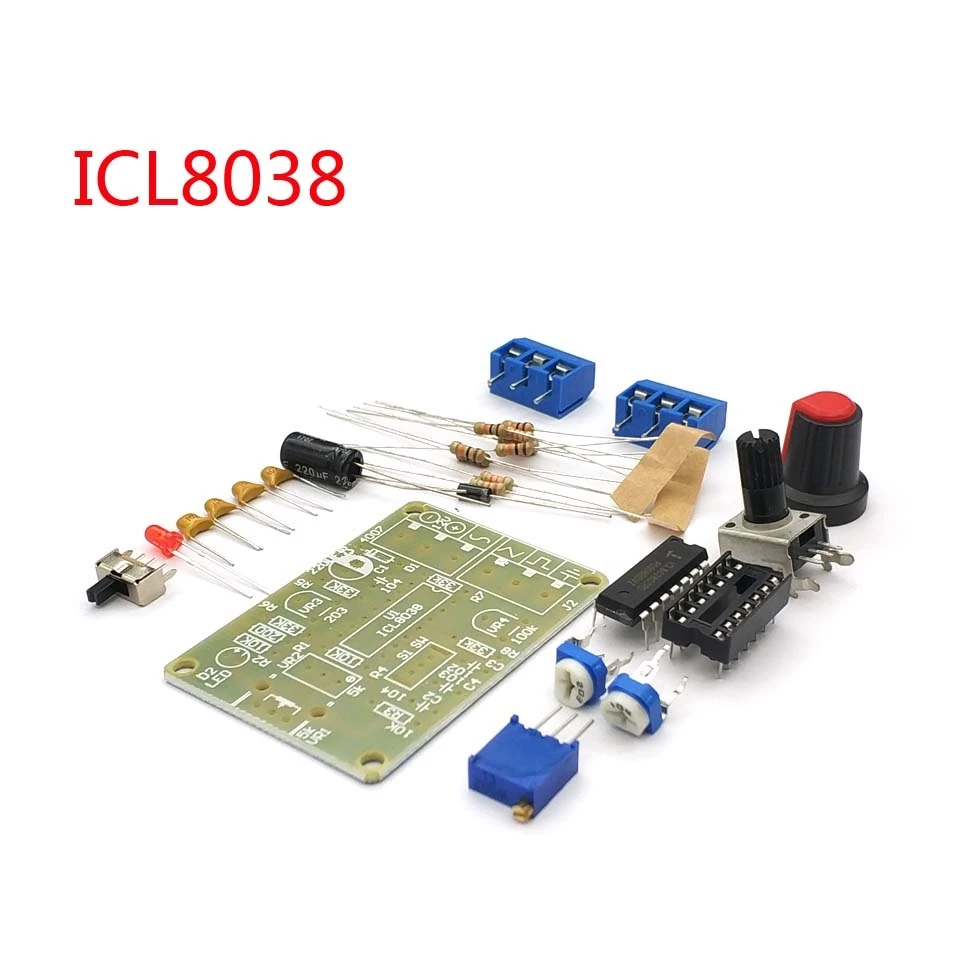

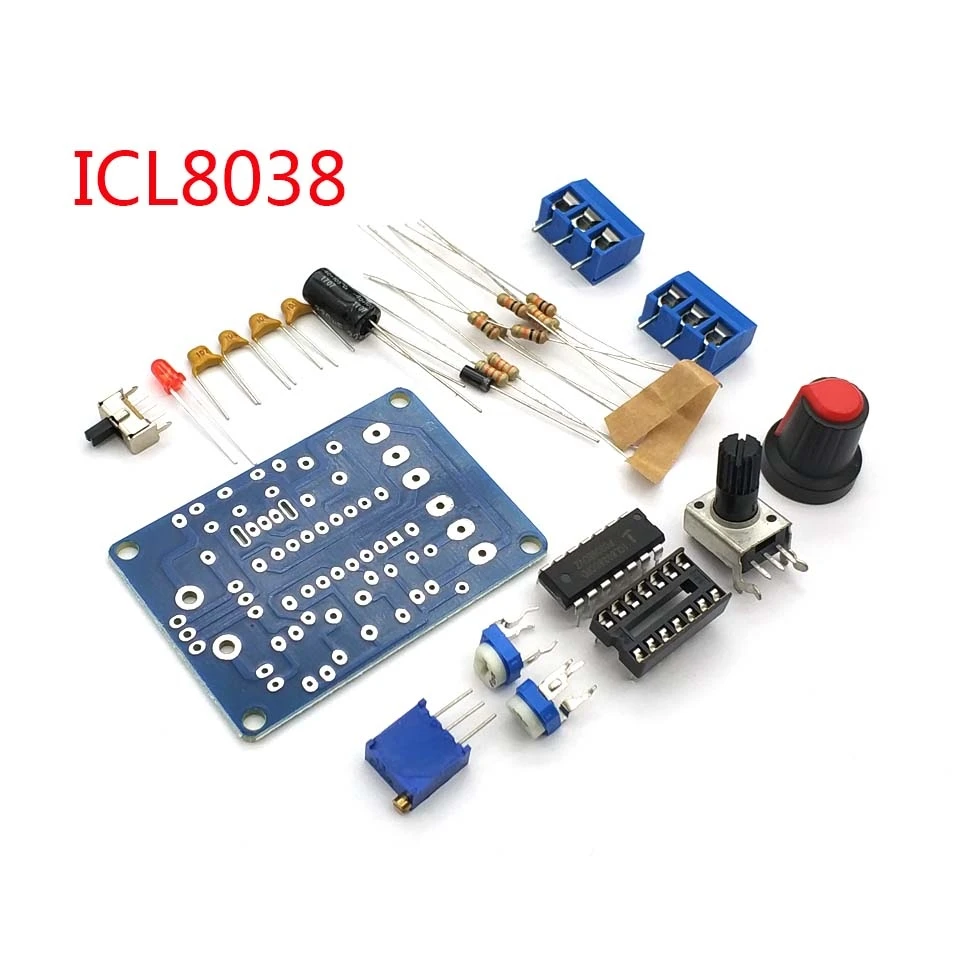

Посылка в комплекте 1 комплект модуля генератора сигналов и электронного комплекта
