Новые детали для 3D принтера A4988 драйвер с ЧПУ плата расширения Arduino V3 гравер

Новые детали для 3D-принтера A4988, драйвер с ЧПУ, плата расширения для Arduino V3, гравер, 3D-принтер







Описание продукта: Новые детали для 3D-принтера A4988, драйвер с ЧПУ, плата расширения для Arduino V3, гравер, 3D-принтер



Важные советы:
1. Друзья из Бразилии и Испании,
Если сумма заказа составляет более 5 долларов,
Пожалуйста, обратитесь в клиентскую службу, чтобы изменить стоимость доставки.!

Особенности:

Мощность: Средняя
Номер модели: A4988 Драйвер ЧПУ Плата расширения щит
Индивидуальное Изготовление: Да
Использование: светильник, излучающий диод
Структура: PNP
Специальная функция: общий точечный контактный диод
Частота: высокая частота
Тип: усилитель
Конструкция: Диод Шоттки
Материал: Кремний
Установите Стиль: подключаемого модуля
Функция: Триод питания

Описание:

100% новый бренд и высокого качества

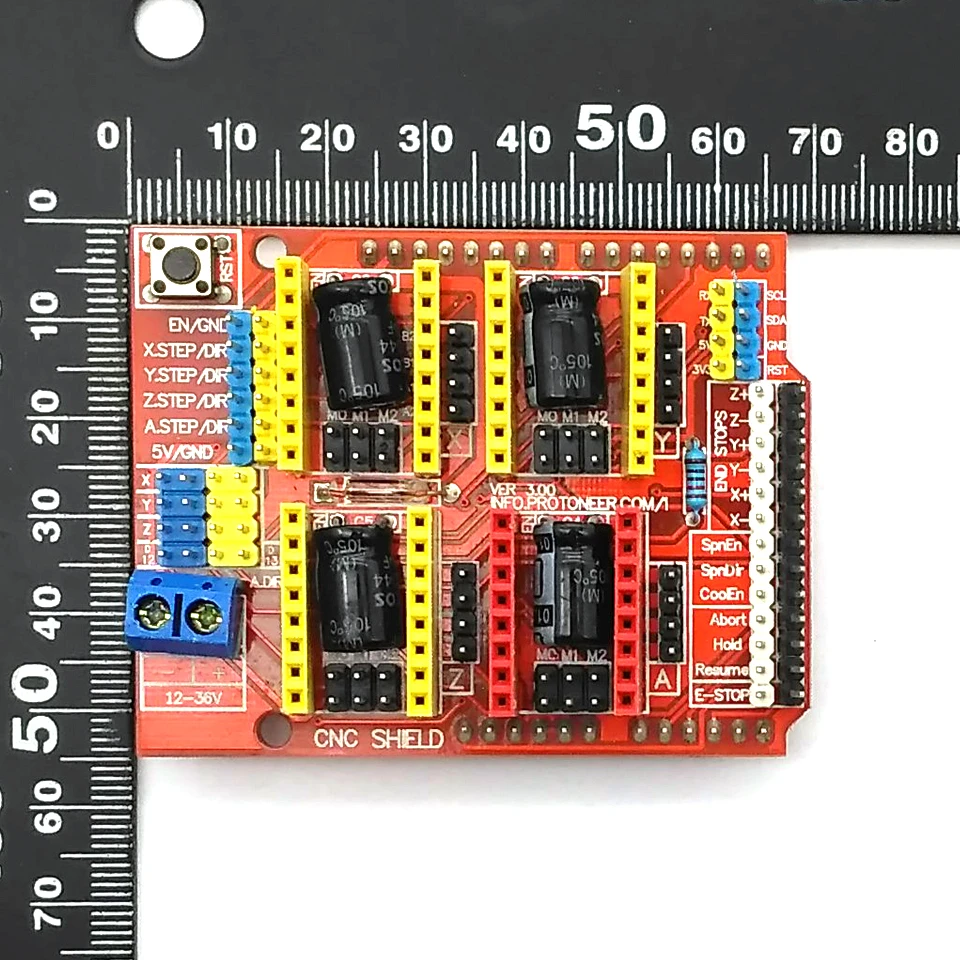

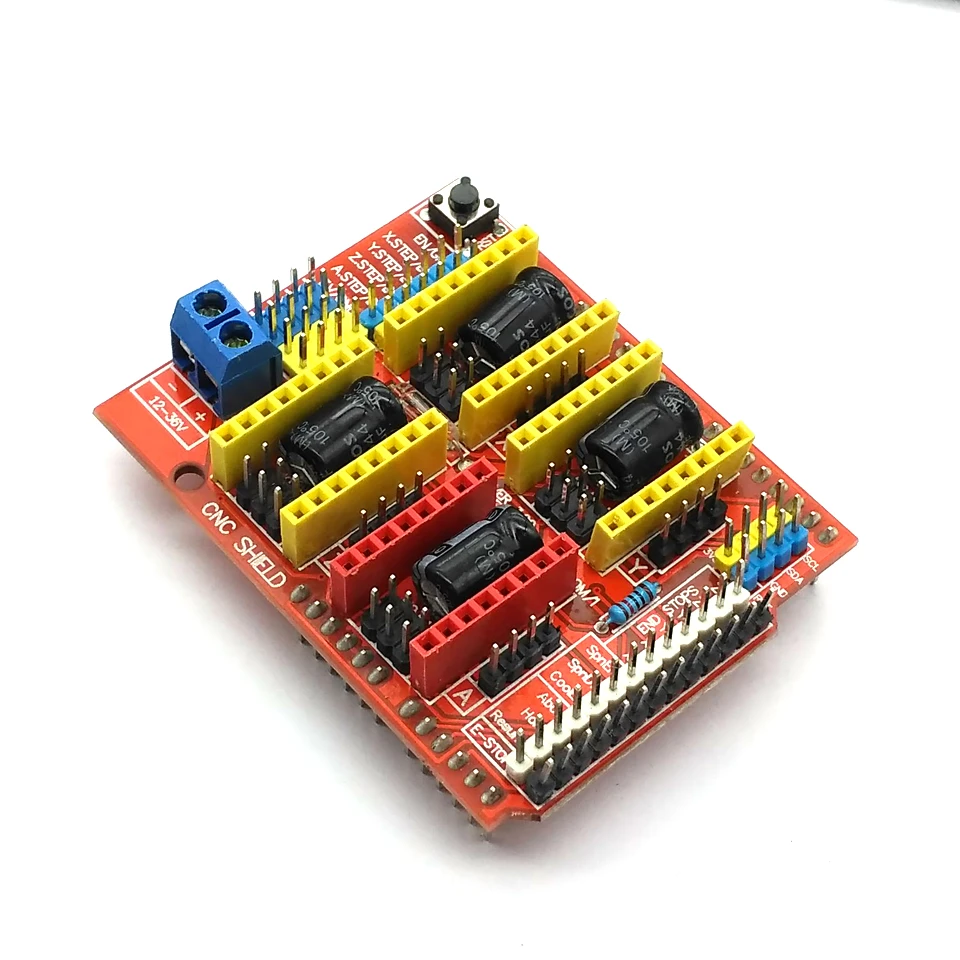

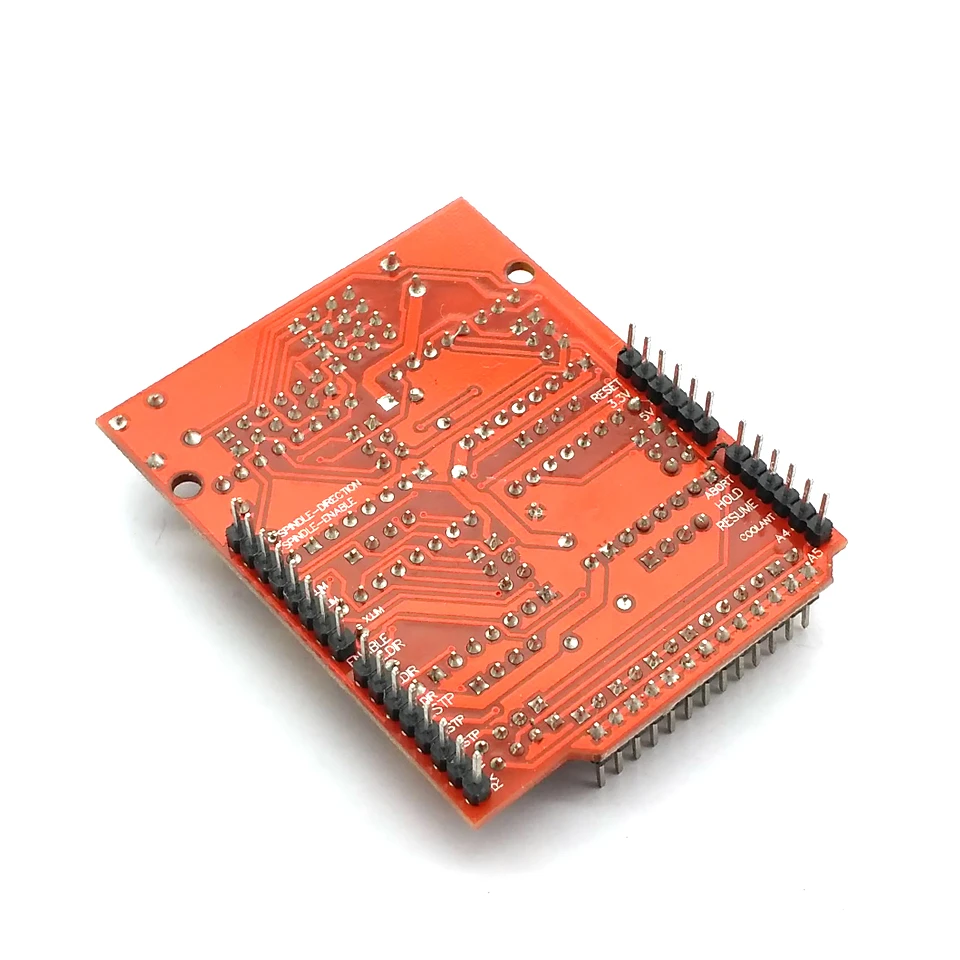

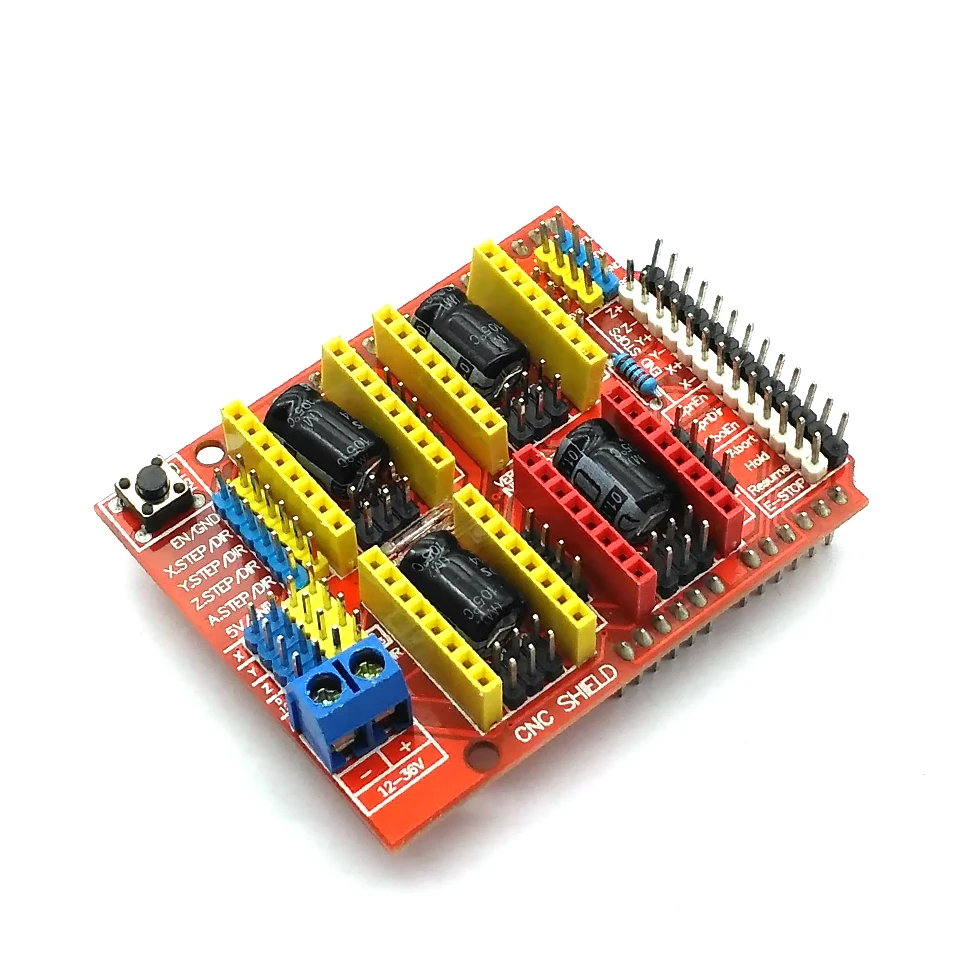

Эта плата расширения в качестве платы расширения драйвера, используется для гравировальных машин, 3D принтеров.
Это в целом четыре слота, может управлять четырьмя шаговыми двигателем A4988. Каждый дорожный шаговый двигатель требует только двух IO портов. Другими словами, шесть портов IO могут хорошо управляться с тремя шаговыми моторами. Очень удобно в использовании.
UNO для Arduino модуль IO порт, ознакомление.


Соответствующий рис. Выше

Плата расширения UNO для Arduino
8 -------------------------------------------en (Драйвер шагового двигателя включен, низкий активный)
7 ----------------------- Z. Дир (Z ось управления направлением)
6 ----------------------- Y. Дир общество с ограниченной ответственностью (у-оси управления)
5 ----------------------- X. Дир (Д х Ш х В направлении оси управления)
4 --- Z. Шаг (Z с одноосным шаговым управлением)
3 --- Y. Шаг общество с ограниченной ответственностью (у с одноосным шаговым управлением)
2. Шаг (шаговый контроль по оси X)

/Далее указаны простые процедуры управления шаговым двигателем,

# Define EN 8/шаговый двигатель включен, активный низкий
# Define X_DIR 5/X -axis, шаговый двигатель, управление направлением
# Define Y_DIR 6/y -axis, шаговый двигатель, управление направлением
# Define Z_DIR 7/z оси, шаговый двигатель, управление направлением
# Define X_STP 2/x -axis stepper control
# Define Y_STP 3/y -axis шаговый контроль
# Define Z_STP 4/z -axis stepper control
/*
/Функции: шаг. Функция: для того, чтобы управлять направлением шаговый двигатель, а также количества пройденных шагов.
/Параметры: dir управление направлением, dirPin соответствующий шаговый двигатель DIR pin , stepperPin соответствующий шаговый двигатель шаг "pin, шаг номер шаг без возвращаемого значения.

*/
Шаг void (булеан dir, байтный dirPin, байтный stepperPin, шаги int)

Цифровое письмо (dirPin, dir);
Задержка (50);
Для (int i = 0; i
Цифровое письмо (stepperPin, HIGH);
DelayMicroseconds (800);
Цифровое письмо (stepperPin, LOW);
DelayMicroseconds (800);

Посылка включает в себя:
Плата расширения щит с ЧПУ, 1 шт.
