Технические параметры:

Напряжение питания: 1,5 В-аа батарея или 5 # батарея Диапазон подсчета: 0 -- 99999 Максимальная частота: 20 Гц Минимальная ширина импульса: 10 мс Способ сброса: панель/внешняя Минимальная ширина пулазы: 0,1 с Рабочая температура: -5- 40 градусов Размер контура: 64*38*38 мм Монтажное отверстие: 61*36 мм

Особенности:

1. Шестизначный дисплей на большом жидкокристаллическом экране, дисплей большой и четкий. 2. Используйте обычную батарею 5 # (AA), без внешнего источника питания, и замена батареи удобна. 3. Нажмите кнопку паузы, чтобы сделать паузу или подсчет; Нажмите ее снова, чтобы перезапустить подсчет. 4. Вход принимает обычный контактный сигнал, просто и удобно выбирать датчик, Количество точное и надежное. 5. Максимальная скорость подсчета: 20 раз/сек. 6. Сброс: как панель, так и внешняя. 7. Сейсмическая конструкция для эффективного предотвращения потери данных. 8. Отсутствие механического износа, надежная работа, длительный срок службы.

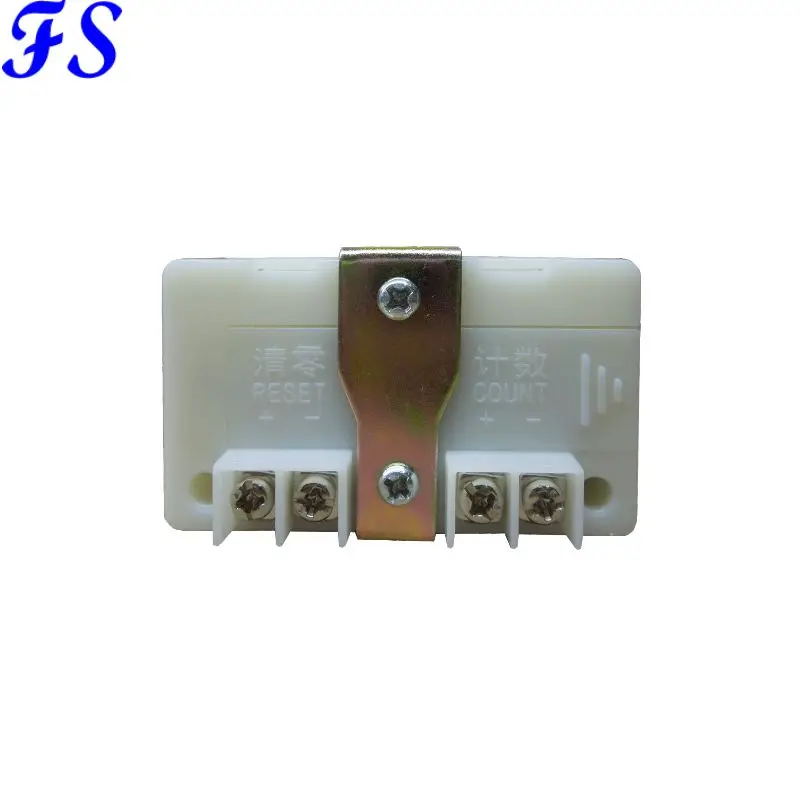

Схема подключения:

Примечание: магнитный переключатель должен быть приобретен отдельно.

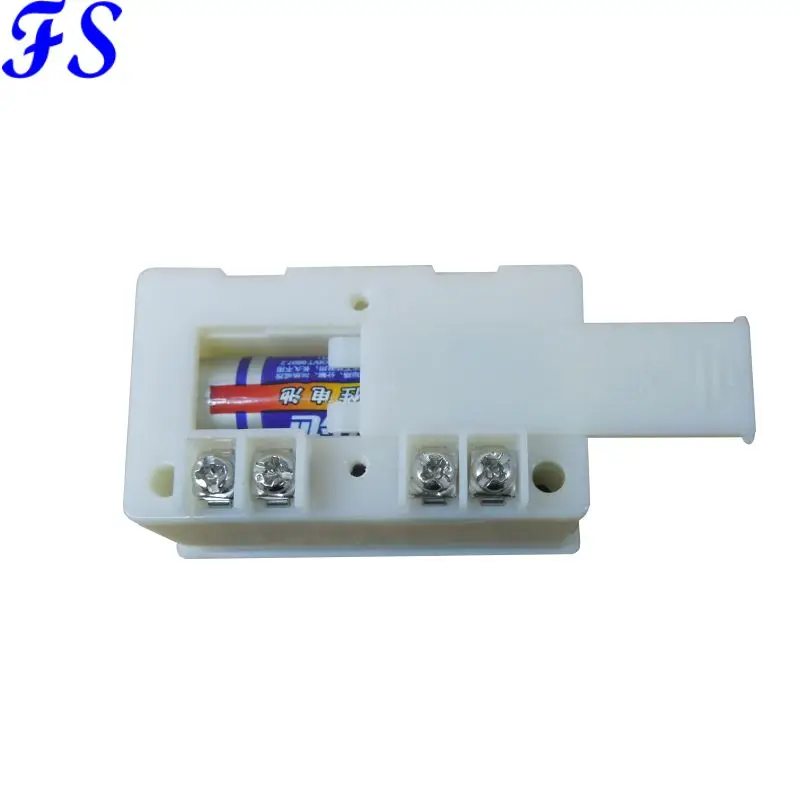

Метод установки батареи:

Обязательно Установите батарею перед использованием! (батарея была установлена на заводе)

Метод использования продукта:

Магнитный переключатель управления:

При работе, во-первых, пусть магнит близко к магнетронному переключателю, около 0,5-1 см, И затем позвольте магниту оставить магнетронный переключатель на определенное расстояние (как правило, на 3-5 см выше), счетчик плюс 1, начать подсчет. Повторите этот процесс, и счетчик накапливается: 0,1,2,3,4,5,6...(Примечание: учитывайте, когда магнит уходит)

Начать подсчет:

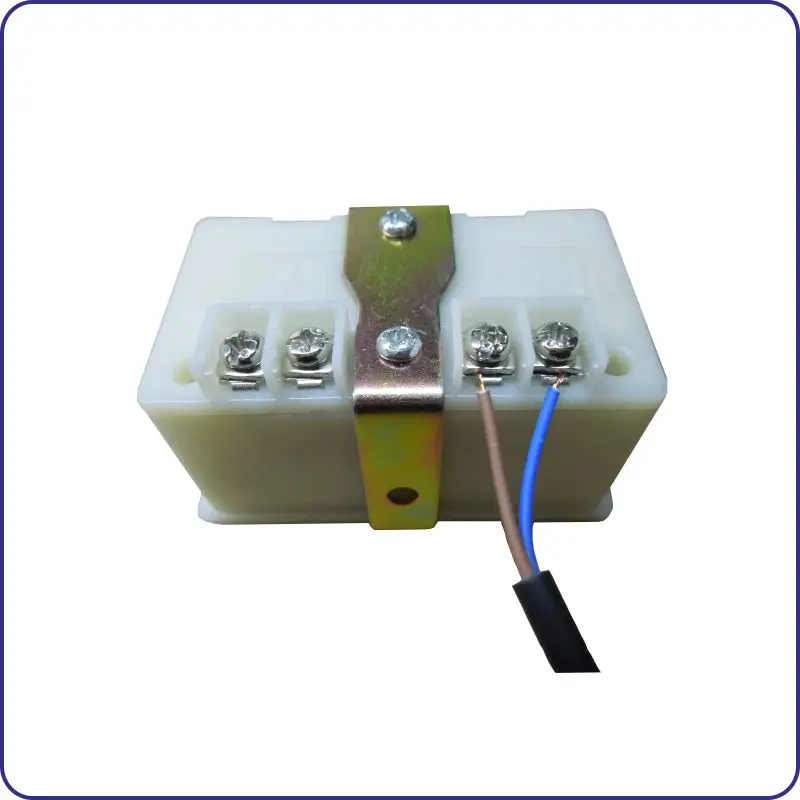

Подключите магнетронный переключатель к счетному терминалу, а затем гибко Установите магнетронный переключатель и магнит в соответствии с фактическими рабочими потребностями и установите устройство, необходимое для подсчета, чтобы завершить рабочий процесс. Закройте, а затем Оставьте магнетронный переключатель один раз. При работе позвольте магниту следовать за устройством, чтобы двигаться, близко к магнетронному переключателю расстояние около 1 см, а затем пусть магнит оставляет магнетронный переключатель расстояние более 3,5 см, счетчик + 1 счетчик. Повторите вышеуказанный процесс, счетчик будет накапливать Количество: 0 , 1, 2, 3, 4, 5, 6... При установке, пожалуйста, отрегулируйте положение и расстояние магнита и выключателя. Когда переключатель определяет магнит, ЖК-дисплей отображает индикатор «ОК».

Количество остановок:

Нажмите кнопку подсчета/паузы (пауза) в течение одной секунды, приостановите подсчет, сохраните данные и введите состояние выключения; затем нажмите кнопку «считать/пауза», чтобы включить экран и продолжить подсчет.

Ясно:

Нажмите кнопку сброса в течение одной секунды, чтобы очистить счетчик; Или: Очистите терминал до кнопки (продается отдельно), кнопка включена в течение одной секунды, и счетчик будет очищен.

Меры предосторожности и специальные инструкции:

1. Отсчитывайте и очищайте входную сигнальную линию как можно короче, избегайте проводки с сильной мощностью или проводами питания и т. д., чтобы избежать ненужных помех; При необходимости используйте экранированный провод, И щит подключен к счетному терминалу +. 2. Подсчет сигнала и ясный сигнал могут вводить только контактный сигнал без напряжения, и другие электрические сигналы не могут быть включены. 3. Расстояние срабатывания зависит от магнитного размера магнита. Различные магниты можно заменить, чтобы изменить расстояние срабатывания. 4. Температура магнита не должна превышать 70 градусов. Если температура слишком высока, магнит исчезнет, и индукция потерпит неудачу! 5. Когда экран размыт, Замените аккумулятор на новый; Если он не используется в течение длительного времени, нажмите кнопку подсчета/паузы, чтобы выключить счетчик и вспомогательный аккумулятор; или удалите батарею вместе, чтобы предотвратить повреждение батареи счетчика. 6. Используйте обычный номер. 5 батареек, никогда не наружный источник питания (внешний источник питания повредит счетчик); Потребление энергии счетчика чрезвычайно низкое, таким образом, вам не нужно нажимать кнопку «считать/pa», чтобы выключить счетчик каждый день, чтобы сохранить питание.
