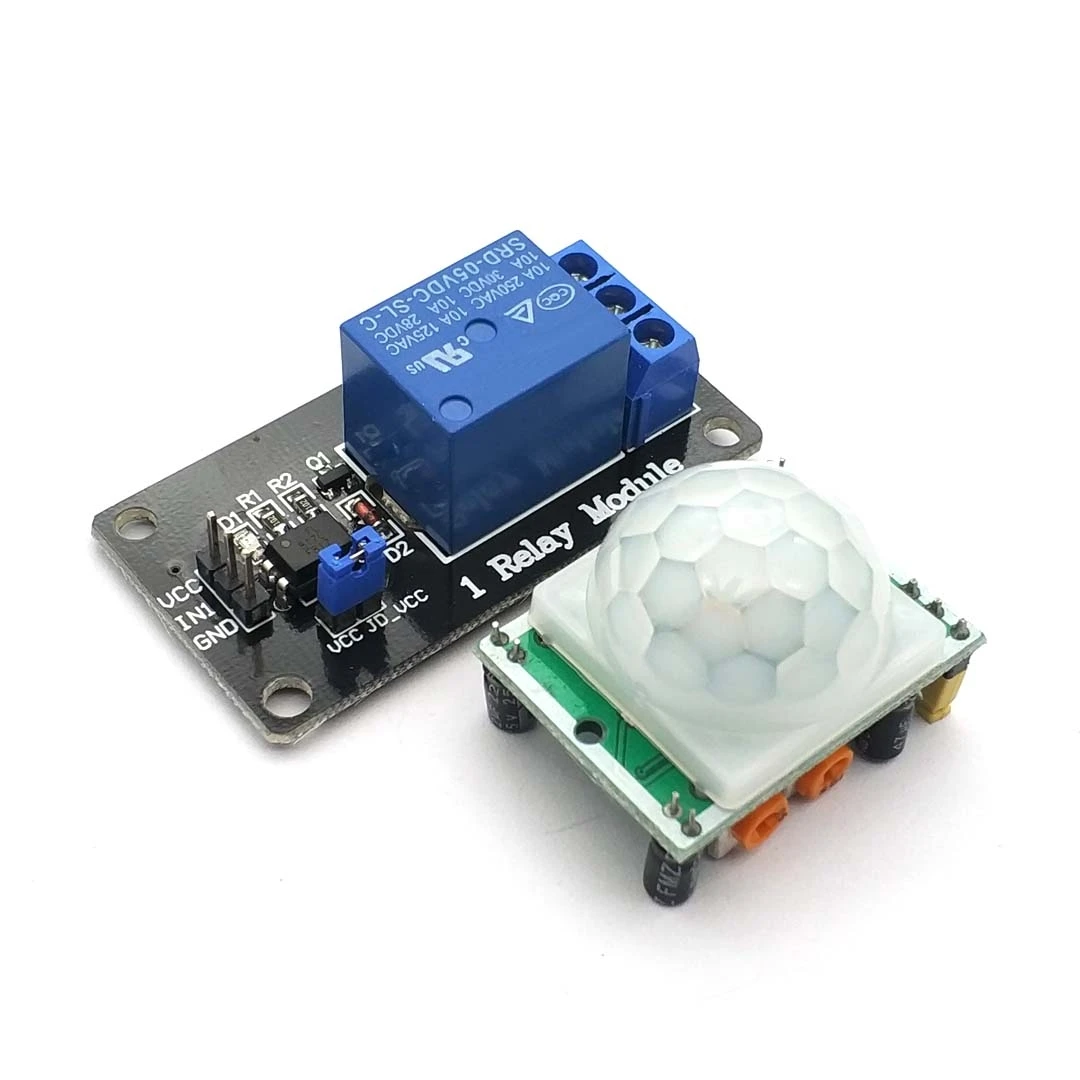

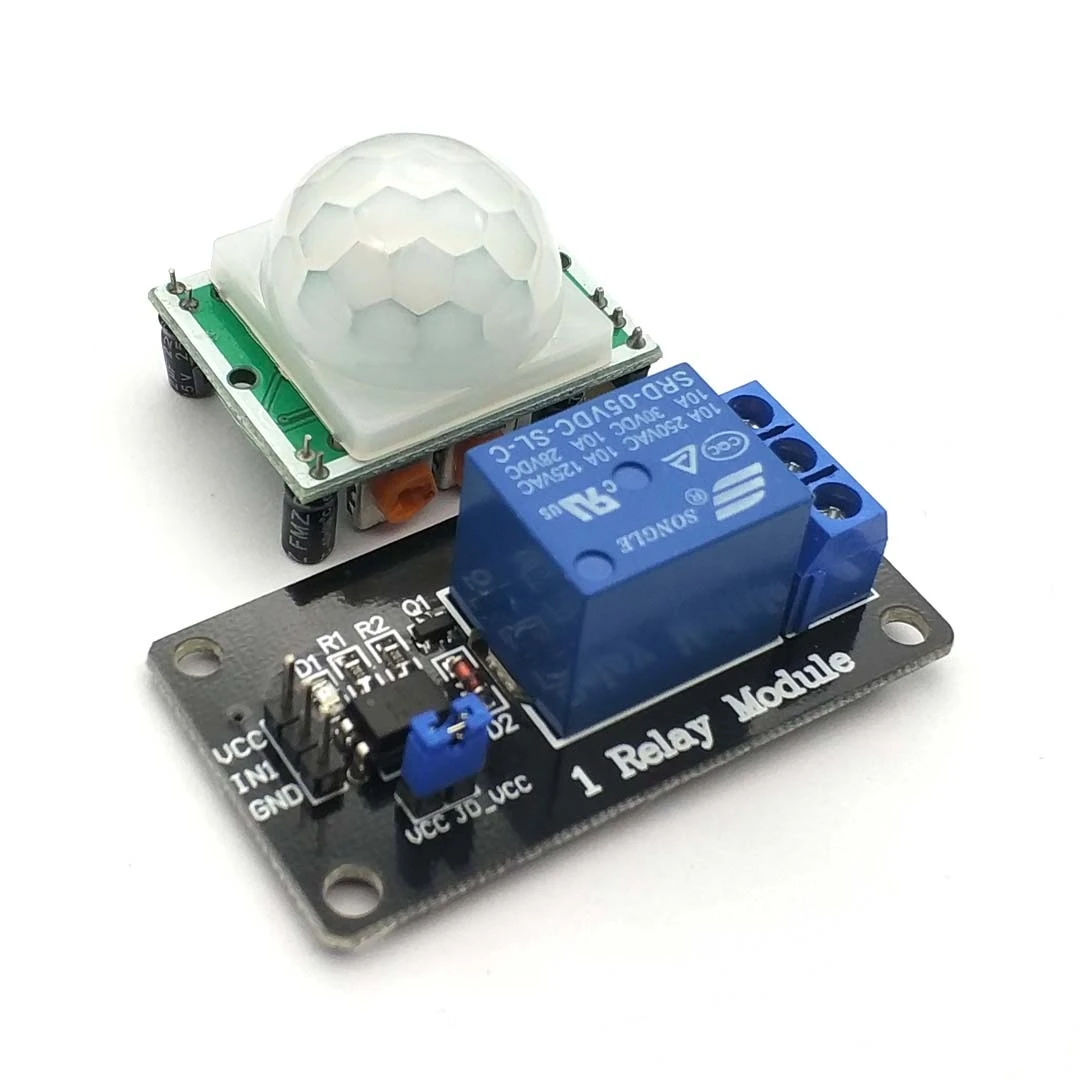

HC SR501 человек инфракрасный пироэлектрический датчик PIR + 5 В 1 канал релейный

HC-SR501 SR501 человека инфракрасный пироэлектрический датчик PIR + 5 В 1 канал релейный модуль

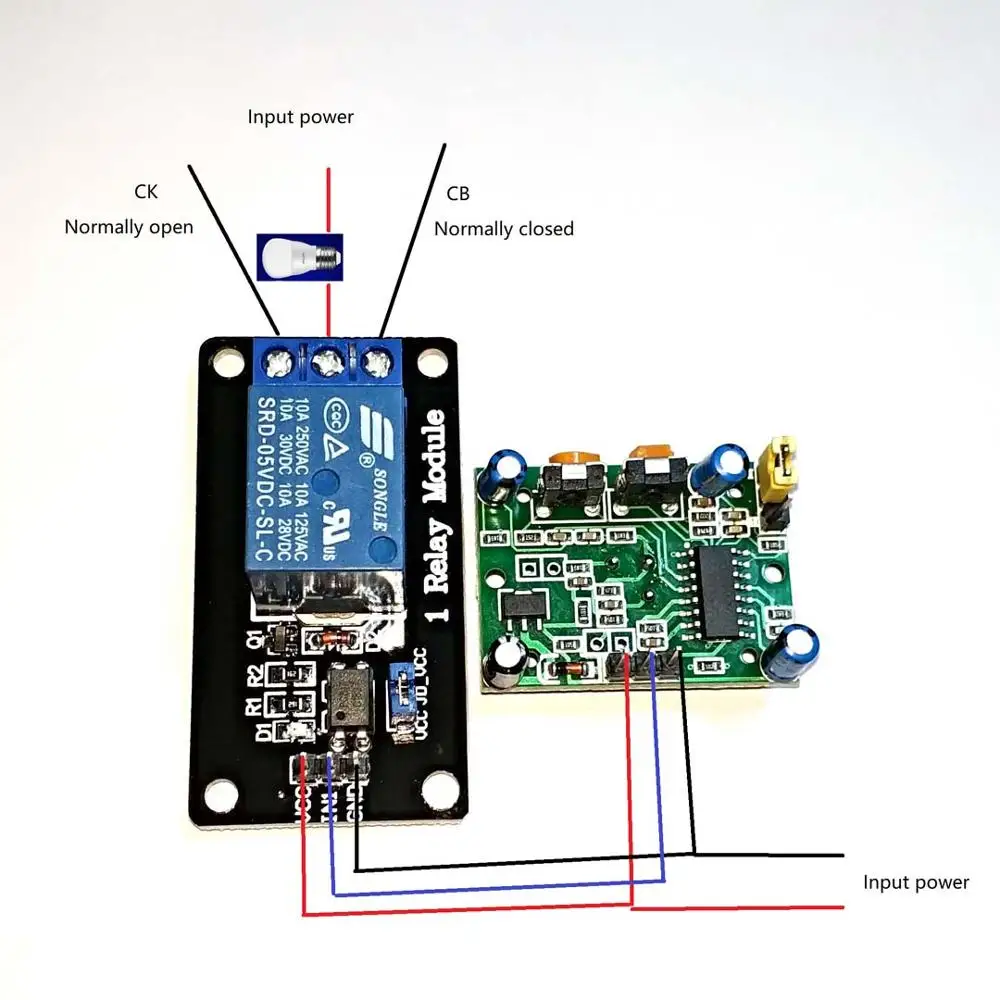

Описание продукта: Вы можете использовать HC-SR501 инфракрасный пироэлектрический сенсорный модуль человека для управления релейным модулем. Выходной порт релейного модуля может быть подключен к таким нагрузкам, как свет. Когда человек идет в индукционную область HC-SR501, модуль будет выводить высокий уровень, изменяя состояние выхода реле, и контролирует другое оборудование.
HC-SR501 инфракрасный пироэлектрический сенсорный модуль человека:
Электрические параметры:
Тип продукта: HC--SR501 модуль датчика тела
Диапазон рабочего напряжения: DC 4,5-20 в
Ток тишины: <50uA
Выход уровня: высокий 3,3 В/Низкий 0 В
Триггер: L не может быть повторен триггер/H может быть повторен триггер (повторный триггер по умолчанию)
Время задержки: 5-200 с (регулируемый) диапазон (от 0,xx секунды до десятков секунд)
Время блокировки: 2.5S (по умолчанию) может быть выполнен в диапазоне (от 0,xx до десятков секунд
Размеры платы: 32 мм * 24 мм
Датчик угла: <100 ° угол конуса
Рабочая температура: -15-+ 70 градусов
Размер объектива: диаметр: 23 мм (по умолчанию)
Особенности:
1, автоматический датчик: для входа в выходной диапазон датчика высок, люди оставляют диапазон датчика автоматического
Задержка выключения высокая, выход низкий.
2, светочувствительный контроль (опционально, завод не установлен) может установить светочувствительный контроль в течение дня или
Интенсивность света без индукции.
3, компенсация температуры (опционально, завод не установлен): летом, когда температура окружающей среды поднимается
До 30 ~ 32 ?, немного более короткий диапазон обнаружения, компенсация температуры может использоваться в качестве компенсации производительности.
4, два режима запуска: (можно выбрать перемычками)
A, не может повторять триггер: выход датчика высокий, время задержки закончено, выход будет автоматически
Стать низким от высокого;
B, repeatable trigger: Датчик выхода высоко после периода задержки, если тело человека в его диапазоне чувствительности
Деятельности, его выход будет оставаться высоким до тех пор, пока после задержки не будет оставлен высокий до низкий (обзор модуля датчика
Измеренные действия каждого тела будут автоматически расширены после задержки, и Последнее событие
Время задержки начала времени).
5, с индукционной блокировкой времени (настройка по умолчанию: 2.5S время блока): Модуль датчика, после каждого выхода датчика
(Высокое изменение в низкий уровень), вы можете установить блокировку с последующим временем, в этот период времени датчик
Не принимает сигнал датчика. Эта функция может иметь "время выхода датчика" и "время блокировки" интервал
Между произведенной работой может быть применен для обнаружения продуктов интервала; Также тормозит эту функцию во время нагрузки
Переключение для различных помех. (Это время может быть настроено на нулевые секунды-десятки секунд).
6, диапазон рабочего напряжения: напряжение по умолчанию DC4.5V-20V.
7, микро-энергопотребление: статический ток "50 Микроампер, особенно для аккумуляторных продуктов автоматического управления.
8, выходные сигналы высокого уровня: типы схем могут быть легко и стыковки.
Инструкции по уходу за изделием
1. Чувствительный модуль около минуты после инициализации питания, во время интервала к выходному модулю
0-3 раза в минуту в режиме ожидания.
2. Следует избегать прямого освещения, например источников помех, закрывать поверхность модуля объектива, чтобы избежать
Введение помех генератор сигнала неисправности; Использование окружающей среды, чтобы избежать потока ветра,
Датчик ветра также вызовет помехи.
3. Модуль датчика с использованием двойного зонда, окно зонда прямоугольное, двойное (a на B млн) в направлении
Концы длинные, когда тело проходило слева направо или справа налево, когда достигают двойного ИК-времени, расстояние
Разница, чем больше разница, тем чувствительнее сенсоры, когда корпус спереди на щуп или сверху
До низа или от низа до верхнего направления, двойной ИК не обнаружено изменения расстояния, нет разницы значения,
Датчик нечувствительный или не работает; Поэтому датчики должны быть установлены в двойном направлении зонда с человеком
Мероприятия как можно больше параллельны в направлении максимум для обеспечения того, чтобы тело было пройдено
Двойной датчик. Для увеличения диапазона чувствительности углов, модуль с использованием круговой линзы, зонд также имеет значение
Со всех четырех сторон, но все еще выше верхнего и нижнего левого и правого направления чувствительности и
Сильный, по-прежнему, насколько это возможно по вышеуказанным требованиям установки. VCC, trig (сторона управления), echo (принимающий конец), GND
4. Размеры и регулировка:
Примечание: потенциометр по часовой стрелке для регулировки расстояния, диапазон чувствительности увеличивается (около 7 метров),
Диапазон срабатывания уменьшается (около 3 м). Регулировка задержки потенциометра по часовой стрелке, задержка датчика дольше (около 300 С),
С другой стороны, индукция при короткой задержке (около 5S).
5. Применение
A, товары для безопасности
B, датчики человеческого тела игрушки
C, датчик освещения человеческого тела
D, промышленная автоматизация и контроль и т. Д.
Он может автоматически и быстро открывать различные типы ламп накаливания, люминесцентных ламп, зуммеров, автоматических дверей,
Электрический
Посылка включает в себя 1 шт. HC-SR501 SR501 человека инфракрасный пироэлектрический датчик PIR + 5 В 1 канал релейный модуль
