Waveshare GSM/GPRS/GPS щит (B) на основе SIM808 совместимый с Leonardo нуклео xнуклео и т.

Для адаптера питания доступны различные типы вилок, пожалуйста, выберите тот, который совместим с вашей розеткой: США, ЕС GSM/GPRS/GPS щит (B), Arduino Щит на основе SIM808, поставляется с адаптером питания штепсельной вилки ЕС Обзор

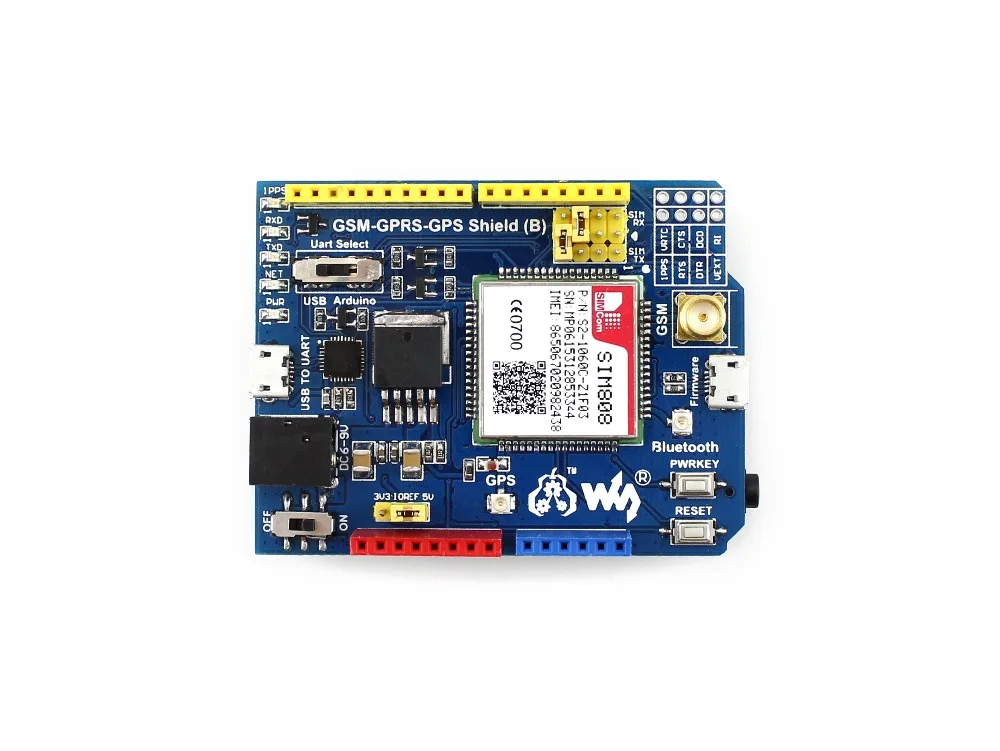

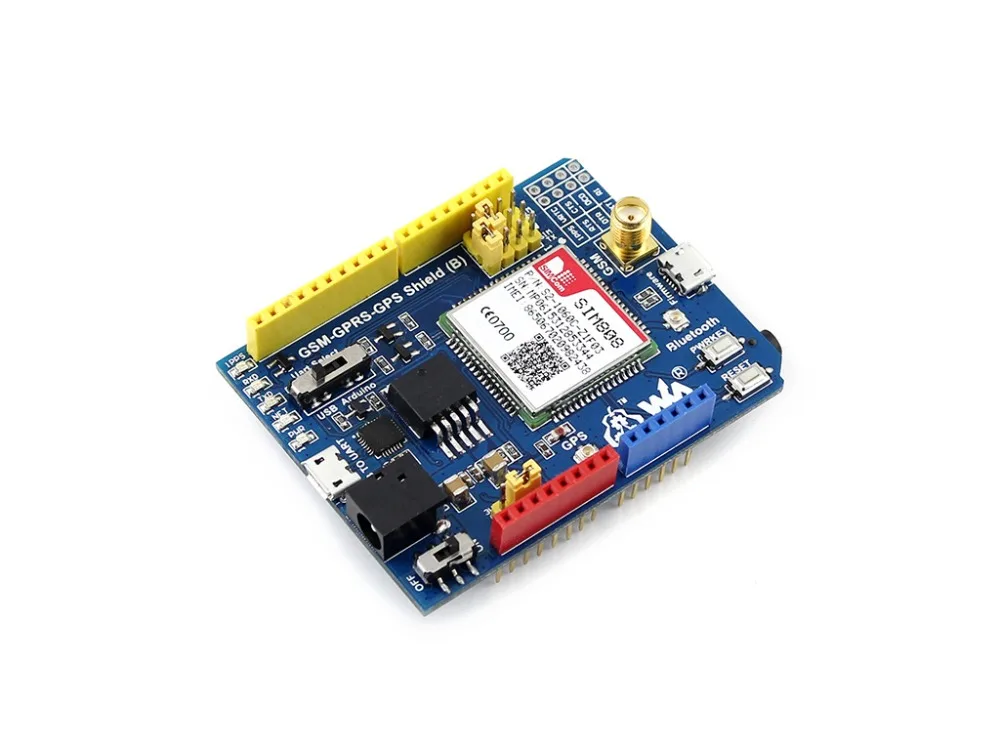

GSM/GPRS/GPS щит (B)Является щит Arduino на основе четырехдиапазонного GSM/GPRS/GPS модуля SIM808.

Особенности

Общий

Подключение Arduino, Совместимость с UNO, Leonardo, NUCLEO, XNUCLEO Встроенный USB в UART конвертер CP2102 для UART отладки 5 светодиодов для указания рабочего состояния модуля Бортовой уровень напряжения постоянного тока в переменный конвертер, поддержка удаленного подключения к 3,3 V и 5V системы Две SIM карты разъем карты для 1,8 V/3V сим-карты Автоматическое обнаружение Baudrate (1200bps ~ 115200bps) Bluetooth 3,0, поддерживает передачу данных через Bluetooth RTC с интерфейсом питания Обновленная прошивка через USB Управляйте через команды AT (3GPP TS 27.007,27.005, и SIMCOM улучшен НА командах) Поддержка набора sim-приложений: GSM 11,14 выпуск 99 Рабочее напряжение: 6 ~ 12 В Рабочая температура: -40 °C ~ + 85 °C Температура хранения: -45 °C ~ + 90 °C

GSM/GPRS

Ремешок GSM 850/EGSM 900/DCS 1800/шт 1900 МГц Четырехдиапазонный автоматический поиск Совместим с gsm-фазой 2/2 + Излучающая мощность Класс 4 (2 Вт @ GSM 850/EGSM 900 МГц) Класс 1 (1 Вт @ DCS 1800/шт 1900 МГц) Подключение GPRS GPRS мульти-слот класса 12 (по умолчанию) GPRS мульти-слот класс 1 ~ 12 (настраиваемый) Функция передачи данных GPRS Скорость нисходящего канала: максимум 85,6 кбит/с Скорость соединения: максимум 85,6 кбит/с Схемы кодирования: CS-1 \ CS-2 \ CS-3 \ CS-4 Поддержка PAP (протокол аутентификации паролем) для PPP подключения Встроенный протокол TCP/IP Поддерживает PBCCH Поддерживает газированные безалкогольные напитки скорость передачи данных: 2,4/4,8/9,6/14,4 кбит/с Поддержка USSD SMS Поддержка: режим MT/MO/CB/Text/PDU Хранение SMS: sim-карта Аудио Режим кодирования голоса/декодирования: Половина скорости \ полная скорость \ Улучшенная полная скорость \ Адаптивная скорость передачи данных Поддерживает Подавление эха Поддерживает шумоподавление

GPS

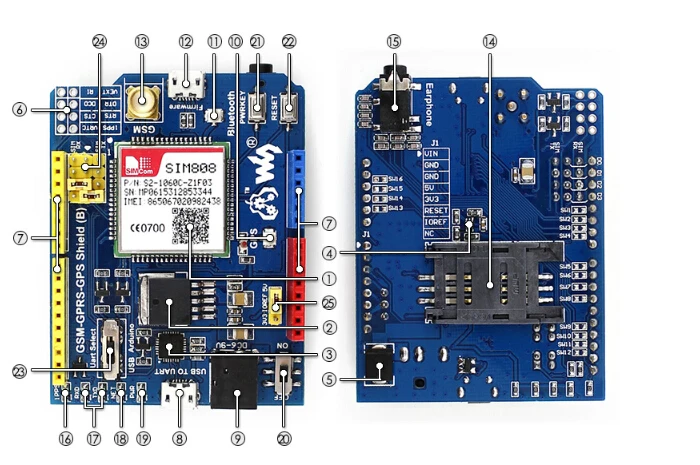

Тип приемника 22 канала отслеживания 66 каналов сбора GPS L1 C/A код Чувствительность Отслеживание: -165 дБм Холодный запуск: -148 дБм Время на первое исправление Холодный запуск: 30s (typ.) Горячие старты: < 1s Теплый старт: 28s Точность Горизонтальное положение по уровню поверхности: <2,5 м КЭП Что на борту 1. Модуль SIM808 2. Микросхема питания MIC29302 3. CP2102:Конвертер USB в UART 4. SMF05C:Tvs-диод 5. 1N5408:Бортовой выпрямитель 6. Функциональные контакты SIM808 7. Разъем расширения Arduino 8. Интерфейс USB к UART 9. Разъем питания постоянного тока 10. Разъем антенны GPS 11. Разъем антенны Bluetooth 12. Интерфейс обновления прошивки 13. Разъем GSM антенны 14. Слот для sim-карты 15. 3,5 мм наушники/разъем для подключения микрофона 16. Индикатор состояния GPS 17. Индикатор CP2102 UART Tx/Rx 18. Чистый индикатор: Быстро мигает при запуске модуля Мигает медленно после того, как GSM регистр преуспевает 19. Индикатор питания 20. Выключатель питания 21. Кнопка управления SIM808:Нажмите кнопку и удерживайте в течение 1s для запуска/выключения SIM808 22. Кнопка сброса 23. Переключатель выбора UART,Выберите управление SIM808 через: CP2102 UART контакты интерфейса Arduino 24. SIM808 UART конфигурация: SIM_TX: SIM808 UART TX SIM_RX: SIM808 UART RX 25. IOREF выбор мощности:Настройте уровень напряжения UART Фотографии

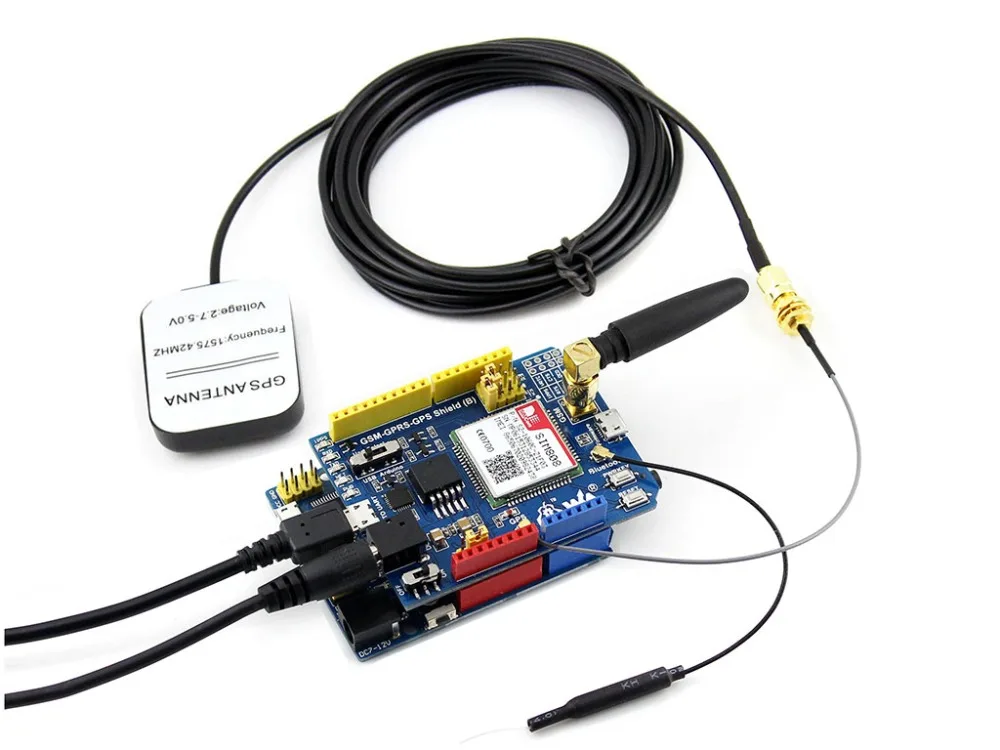

Примечание: UNO PLUS на фото не входит в комплект.

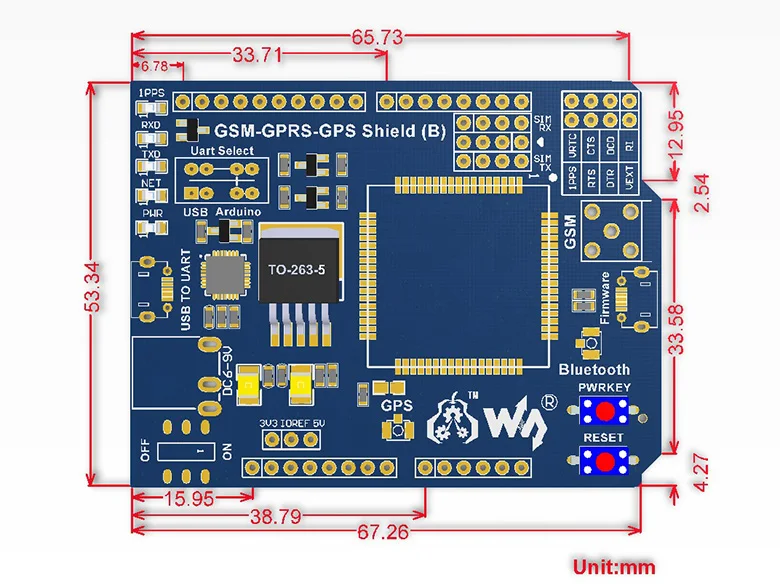

Размеры

Ресурсы для развития

Вики:Флуоресцентный (B)

Посылка

Вес:0,233 кг

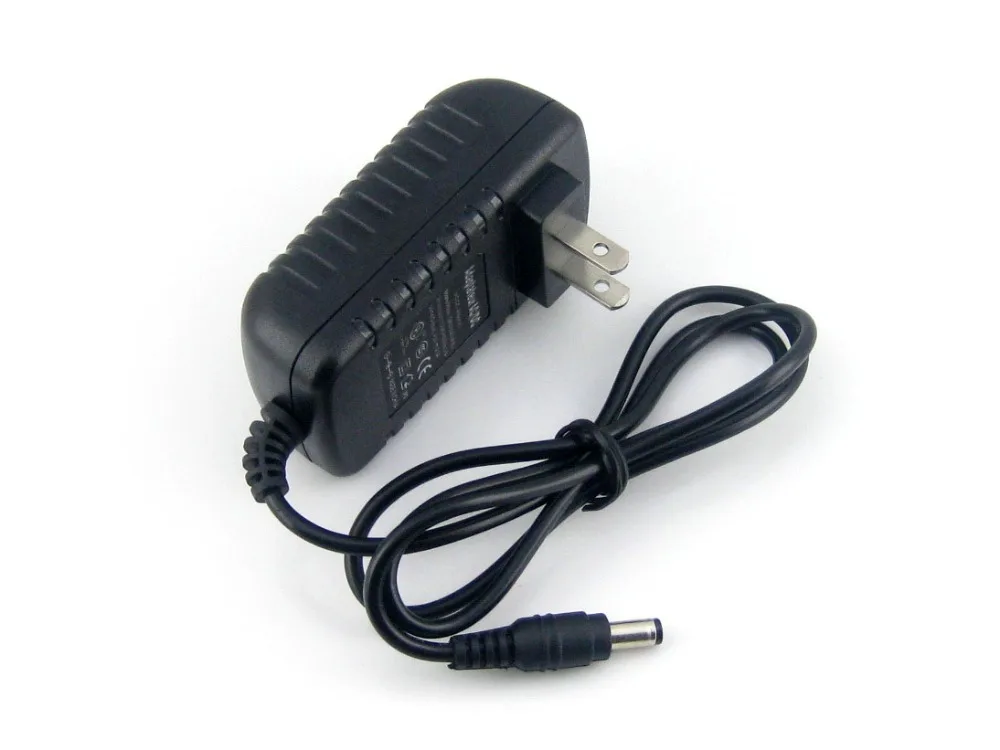

Для адаптера питания доступны различные типы вилок, пожалуйста, выберите тот, который совместим с вашей розеткой: США, ЕС

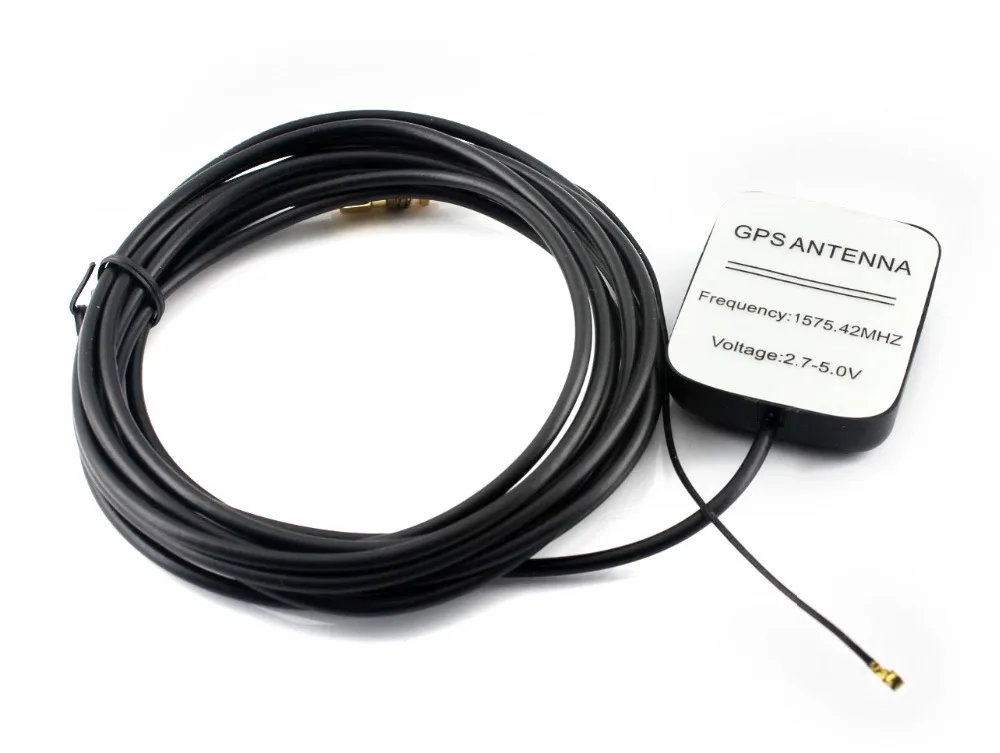

1. GSM/GPRS/GPS щит (B) x1 2. GSM антенна x1 3. Внешняя антенна GPS (B) x1 4. Антенна Bluetooth x1 5. Адаптер питания стандарта ЕС x1 6. Разъем USB типа A для кабеля micro plug x1 1. 2. 3. 4. 5 6
