MH-M18/M28/M38-это низкомощное решение Bluetooth, которое поддерживает новейшую передачу Bluetooth 4,2, Двухканальное воспроизведение без потерь стерео и беспроводную передачу Bluetooth при подключении модуля к Bluetooth, что очень удобно. В открытой среде расстояние подключения Bluetooth может составлять до 20 метров.

Широко используется в различных Bluetooth аудио приеме, различные аудио DIY модификации.

Для ваших различных потребностей, мы предлагаем 3 версии для вас на выбор:

2. Функция/определение штифта

1. Версия Bluetooth V4.2, поддержка технологии автоматического подключения Bluetooth, Поддержка WAV/WMA/FLAC/APE/MP3 декодирования без потерь, стерео двухканальный выход.

2. После включения модуля мобильный телефон ищет имя Bluetooth MH-M18/MH-M28/MH-M38 и может воспроизводить музыку после подключения Bluetooth.

3. Модуль синий индикатор светильник:

Когда Bluetooth не подключен, светодиодный светильник быстро мигает;

Когда соединение Bluetooth включено, светильник индикатора всегда включен;

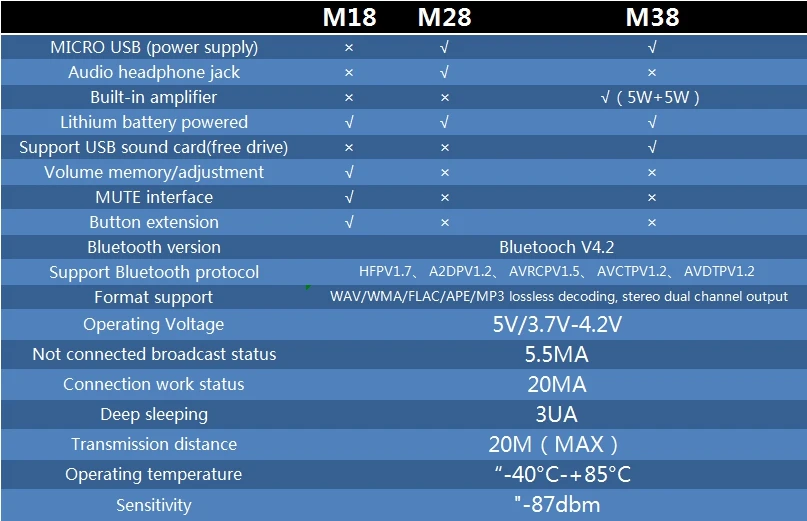

Ниже приводится описание каждой версии:

MH-M18:

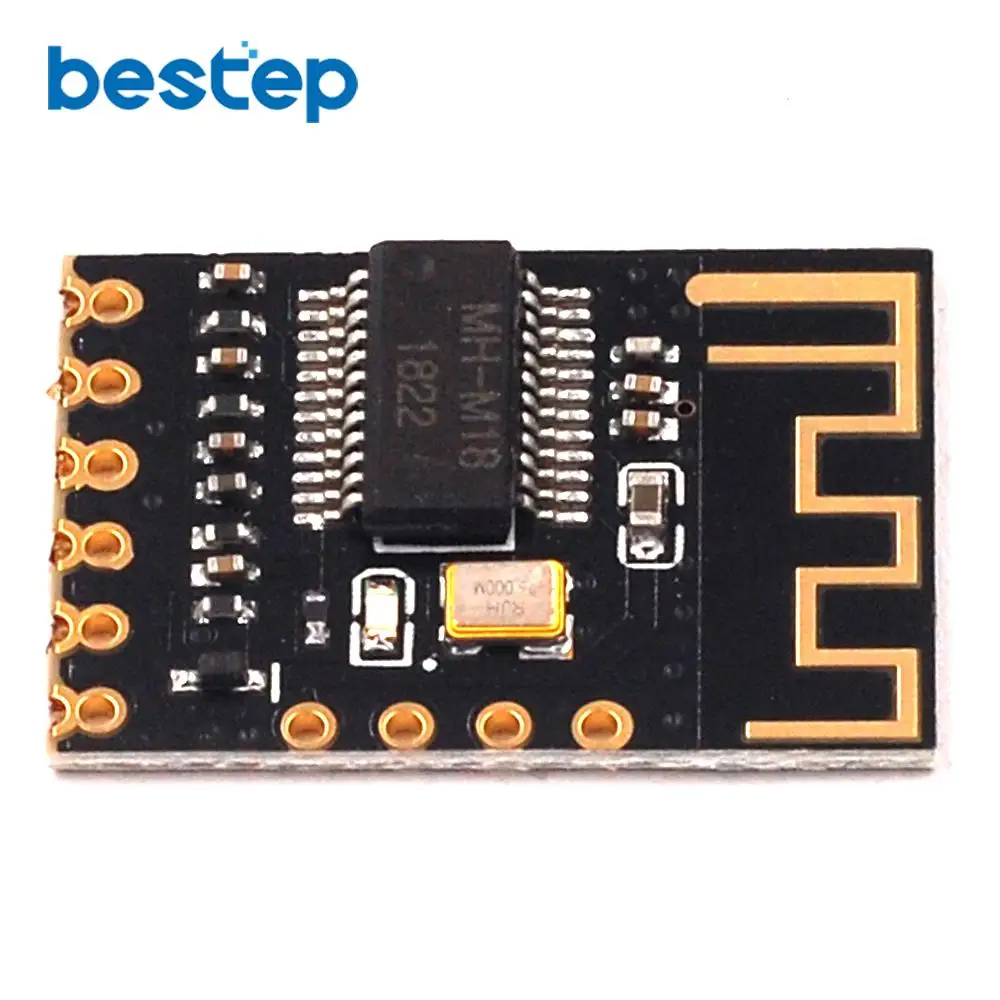

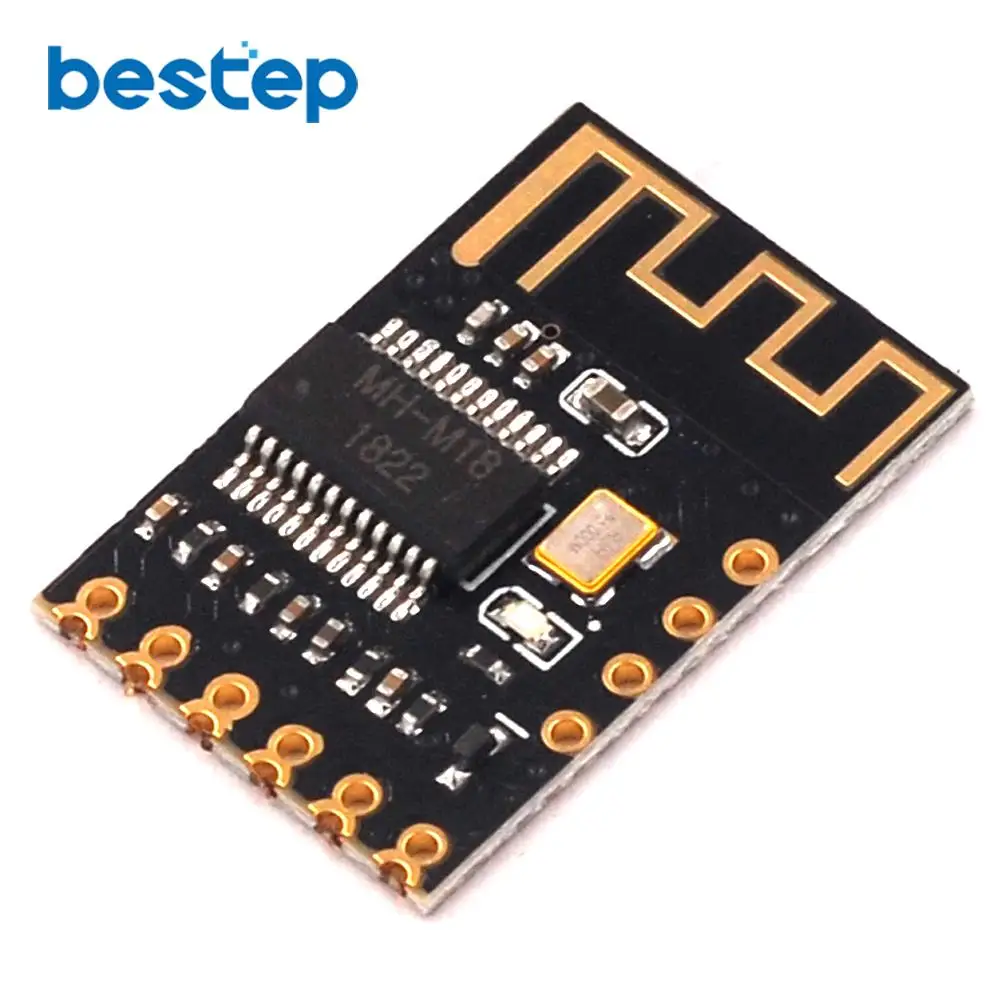

Размер печатной платы: 23*16*2,5 мм (длина, ширина и высота)

Высота штифта: 2,54 мм (может быть прикреплен прямо или запаянных)

3. Функция/определение штифта

1. Интерфейс принимает процесс с полуотверстиями, что удобно для клиентов, чтобы непосредственно прикрепить или припаять к доске.

2. Версия Bluetooth V4.2, поддержка технологии автоматического подключения Bluetooth, Поддержка WAV/WMA/FLAC/APE/MP3 декодирования без потерь, стерео двухканальный выход.

PIN Нет

Функция

Описание продукта:

1

Ключ

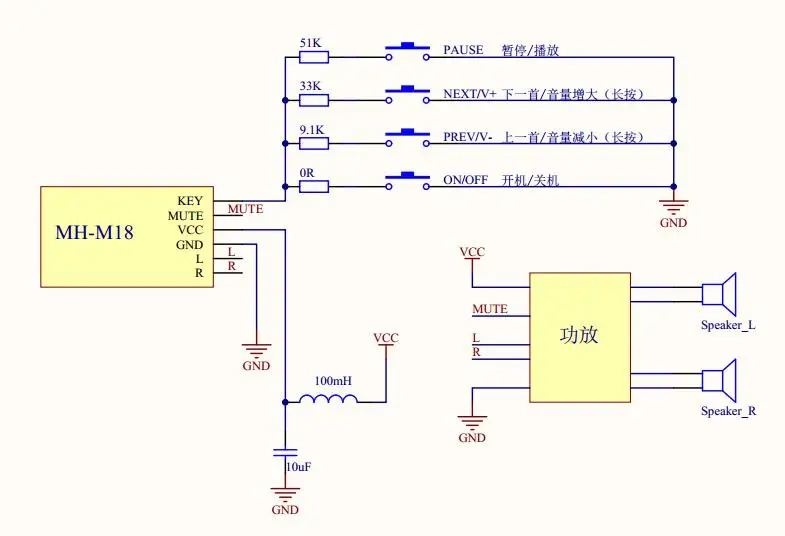

Кнопка управления терминалом (4 функции кнопки, дополнительные резисторы, такие как схема проводки)

2

Отключения звука

Немой терминал контроля (высокий уровень выхода 3,3 В тех случаях, когда с помощью функции защитного отключения, выход низкий уровень во время воспроизведения)

3

VCC

Положительный источника питания 5 вольт постоянного тока (литиевая батарея 3,7 V источника питания требуется защита от короткого замыкания диод)

4

GND

GND

5

L

Левый канал

6

R

Правый канал

MH-M28:

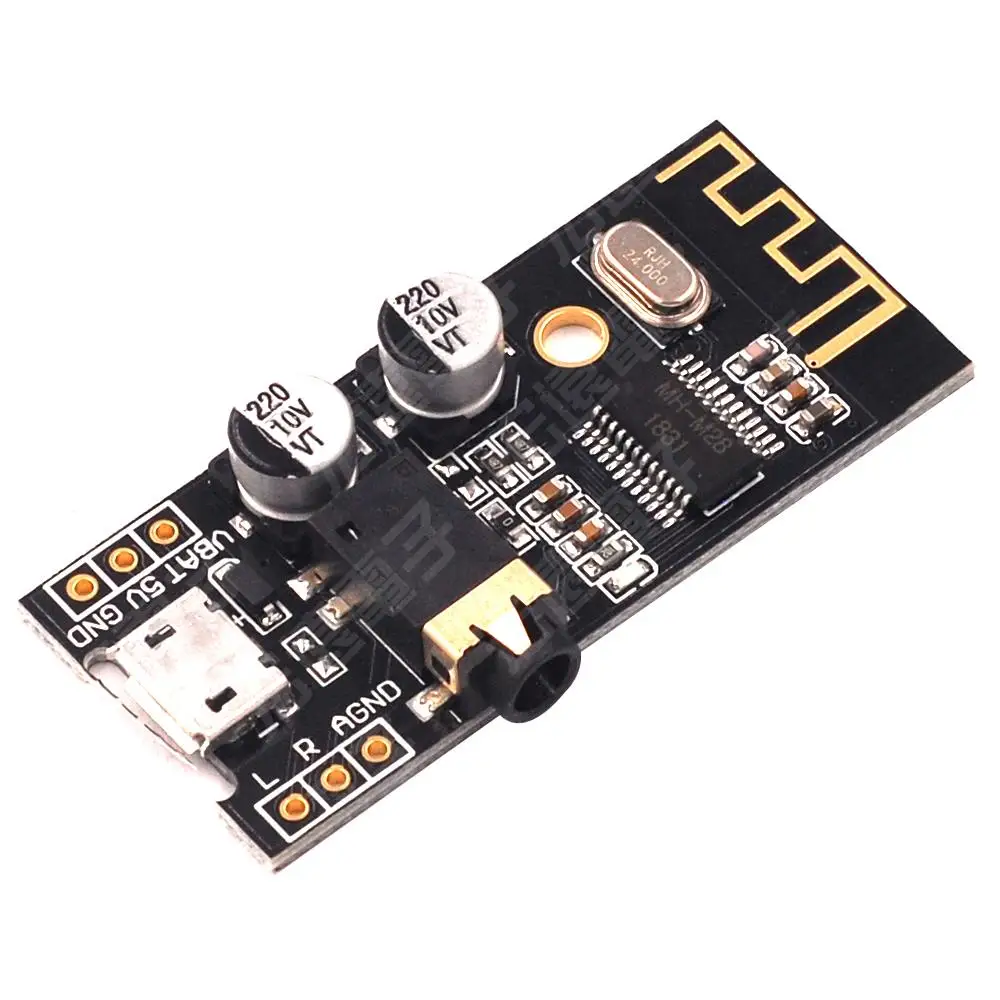

1. PowEr питания: вы можете напрямую использовать MICRO usb-кабель для Android 5V для прямого источника питания, или вы можете также подключить его к системе 5V источника питания или 3,7 V литиевая батарея (как показано на рисунке ниже). Обратите внимание на то, что на 5V и 3,7 V источника питания интерфейсов отличаются друг от друга. Wi-Fi 5V напряжение соединен с 5V и GND, и 3,7 V литиевая батарея подключается к VBAT и GND.

2. Аудио выход: наушник может быть непосредственно подключенный к 3,5 мм аудио интерфейс, или может быть проводным для аудио входа платы усилителя мощности (интерфейс L/R/AGND может быть непосредственно проводной, как показано на рисунке).

PIN-код

Описание продукта:

1

5V

5V

2

GND

GND

3

VBAT

Литиевая батарея 3,7 V мощность supply3.7V-4,2 V

4

L

Левый канал

5

R

Правый канал

6

AGND

Аудио GND

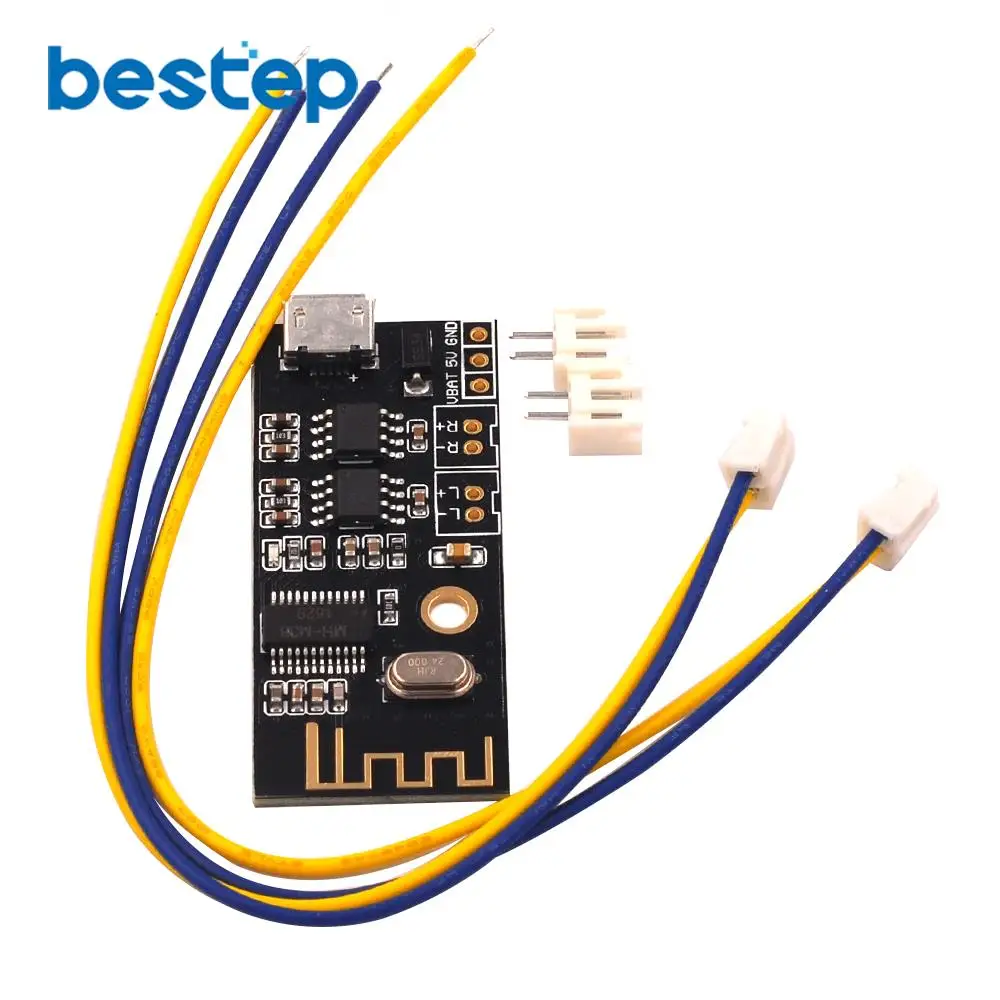

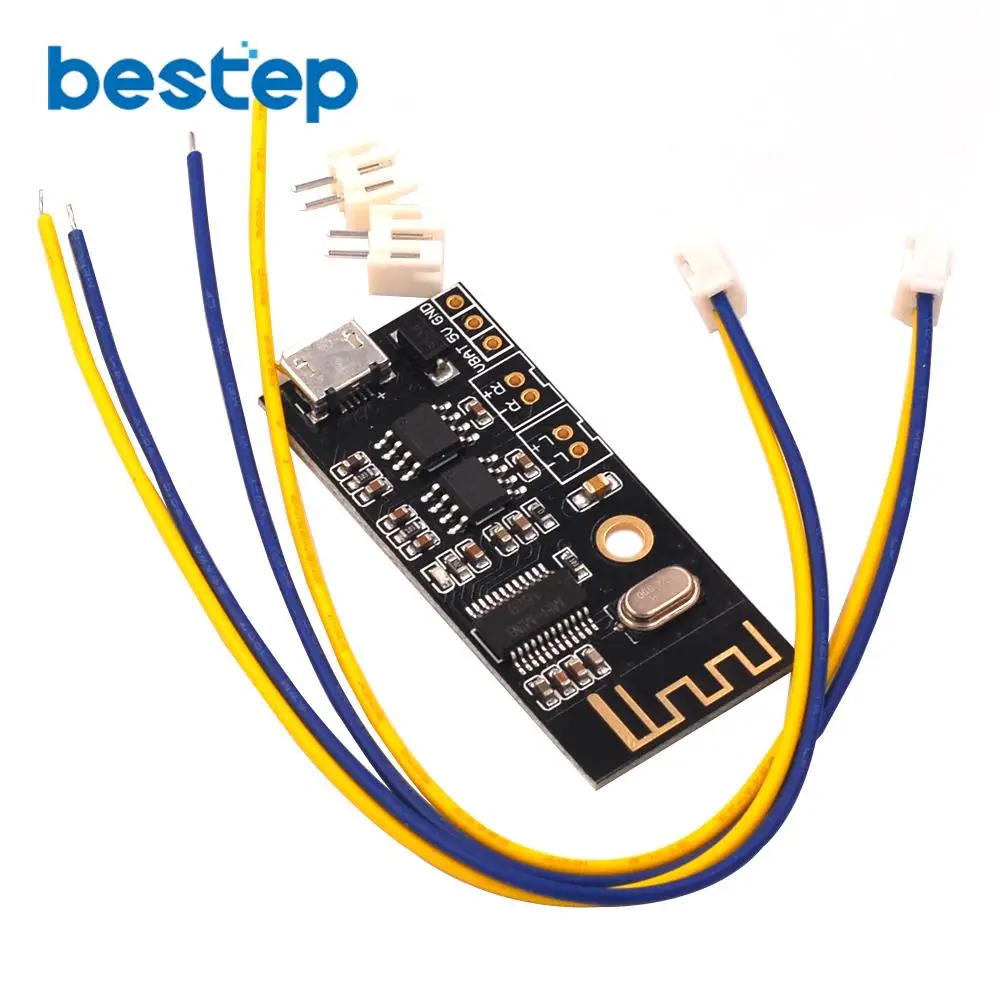

1. Источника питания: вы можете напрямую использовать MICRO usb-кабель для Android 5V для прямого источника питания, или вы можете также подключить его к системе 5V источника питания или 3,7 V литиевая батарея (как показано на рисунке ниже). Обратите внимание на то, что на 5V и 3,7 V источника питания интерфейсов отличаются друг от друга. Wi-Fi 5V напряжение соединен с 5V и GND, и 3,7 V литиевая батарея подключается к VBAT и GND.

Максимальный рабочий ток-5V2A. Рекомендуется использовать Регулируемый источник питания 5V2A для лучшего качества звука.

2. Поддержка USB звуковой карты, бесплатный привод (plug and play). Подключите модуль к компьютеру с помощью usb-кабеля, и компьютер может воспроизводить музыку через выход усилителя модуля.

Аудиовыход: выход слева и справа стерео аудио сигналов, которые могут быть подключены к двум 2-8 Ом, 3-5 Вт динамикам и 4 евро 5 Вт динамикам.

3. Этот продукт имеет свой собственный двойной усилитель мощности 5 Вт и не должен быть подключен к другому усилителю! Выходы двух усилителей не могут быть подключены параллельно или отрицательные полюсы могут быть соединены вместе, в противном случае чип усилителя мощности может быть поврежден.

PIN-код

Описание продукта:

1

5V

5V

2

GND

GND

3

VBAT

Литиевая батарея 3,7 V мощность supply3.7V-4,2 V

4

L

Левый канал

5

R

Правый канал
