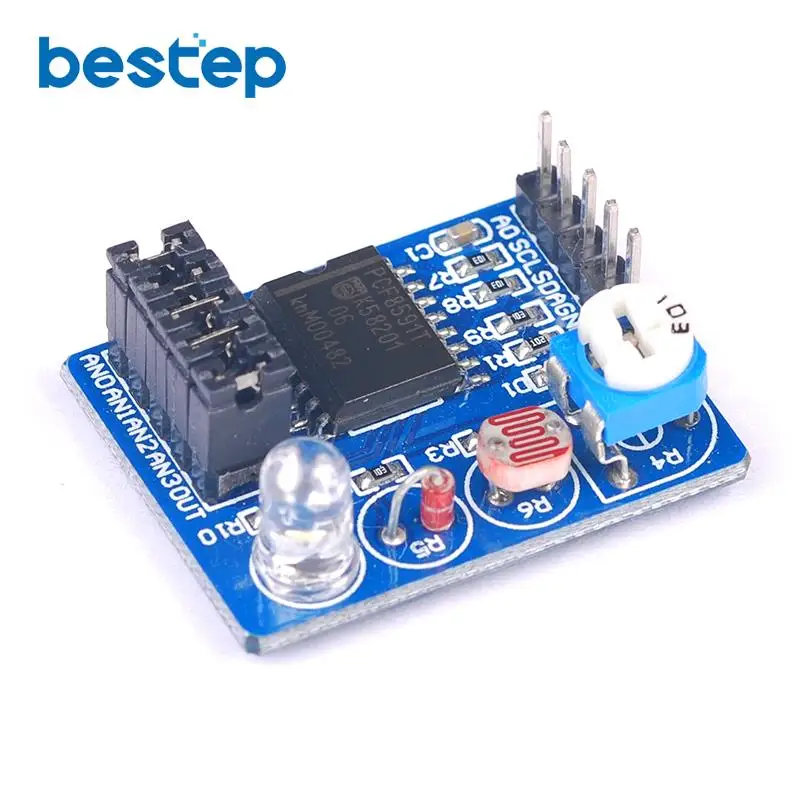

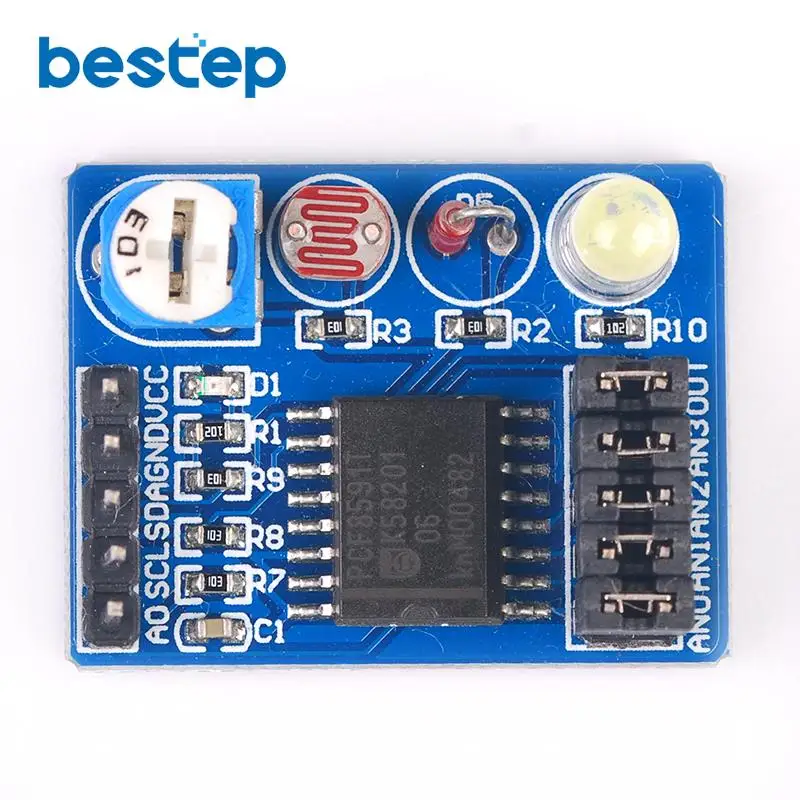

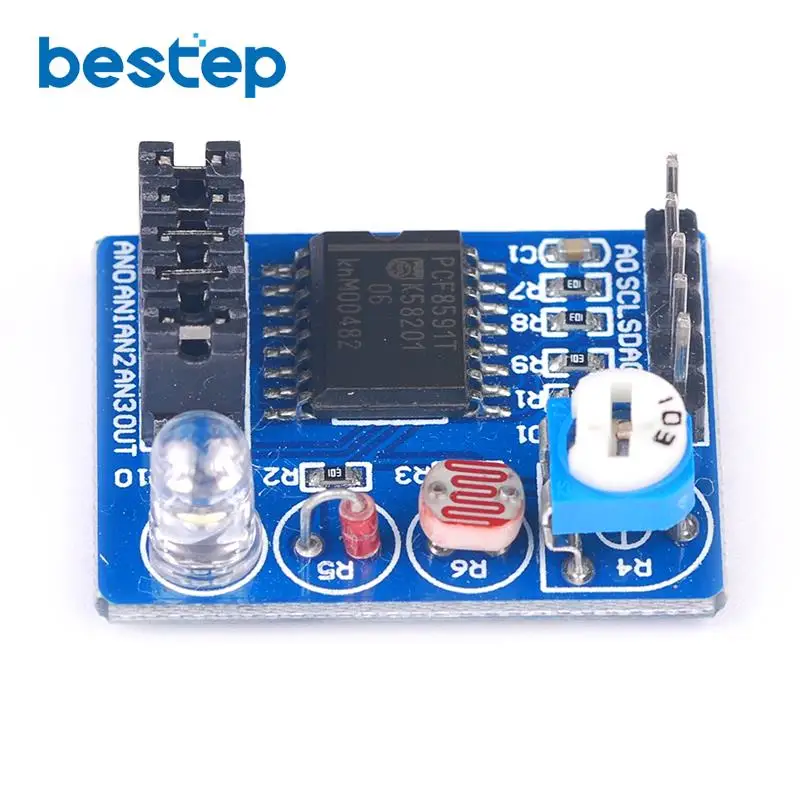

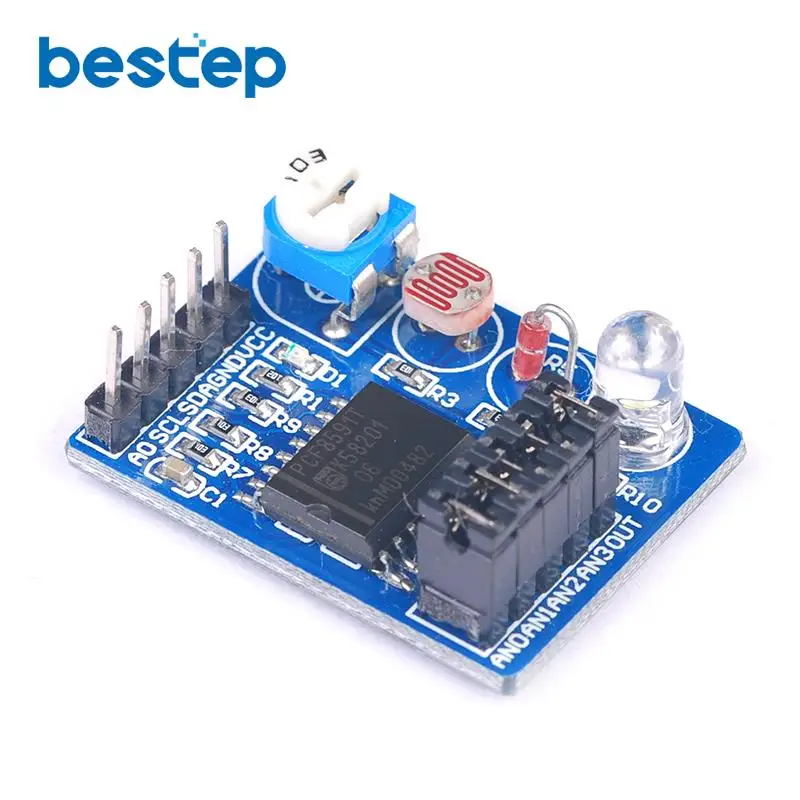

Модуль преобразования AD / DA PCF8591, 1 шт., модуль преобразования аналогового в цифровой/цифровой в аналоговый

PCF8591-это монолитно интегрированное устройство для сбора данных CMOS с индивидуальным питанием, низким энергопотреблением, 8 бит. PCF8591 имеет четыре аналоговых входа, один аналоговый выход и один последовательный интерфейс шины I2C. Три адресных контакта A0, A1 и A2 PCF8591 используется для аппаратного программирования адресов, что позволяет получить доступ к восьмиядерным приборам PCF8591 на одной и той же шине I2C без дополнительной аппаратной установки. Входное и выходное напряжение устройства PCF8591, управляющие сигналы и сигналы передачи данных проходят двустороннюю шина I2C до последовательной передачи.
PCF8591 основные рабочие индикаторы:
★Одиночный источника питания
★PCF8591 диапазон рабочего напряжения 2,5 V-6V
★Низкий Ток холостого хода
Последовательный вход/выход через шина I2C
PCF8591 адресата с помощью трех металлических адресных штифтов
Частота выборки в PCF8591 определяется I2C скорость шины
★4 аналоговых входа могут быть запрограммированы как односторонние или дифференциальные входы
★Автоматический выбор инкрементного канала
★Аналоговое напряжение диапазон PCF8591 от VSS для VDD
★PCF8591 встроенный трек и цепь удержания
★8-битный последовательного приближения аналого-цифрового преобразователя
★Коэффициент усиления DAC достигается одним аналоговым выходом

Два Описание детской одежды
1 модульный чип, использующий PCF8951
2 модуль поддерживает внешние 4-канальный входного напряжения приобретения (диапазон входного напряжения 0-5v)
3 модуля, интегрированный фоторезистор, комнатный светильник, можно получить с помощью AD точной стоимости
4 модуля интегрированного термистора, можно собрать через AD точное значение температуры окружающей среды
5 модуль интегрированный 1 0-5V входное напряжение приобретения (через синий потенциометр для регулировки входного напряжения)
6 модулей с индикатором питания (световой индикатор, когда питание подается к модулю)
7 Модуль с DA выходным индикатором, когда модуль DA выходное напряжение интерфейса достигает определенного значения, будет светильник на плате, чем выше напряжение, чем больше яркость индикатора светильник;
8 модуль размер печатной платы: 3,6 см * 2,3 см

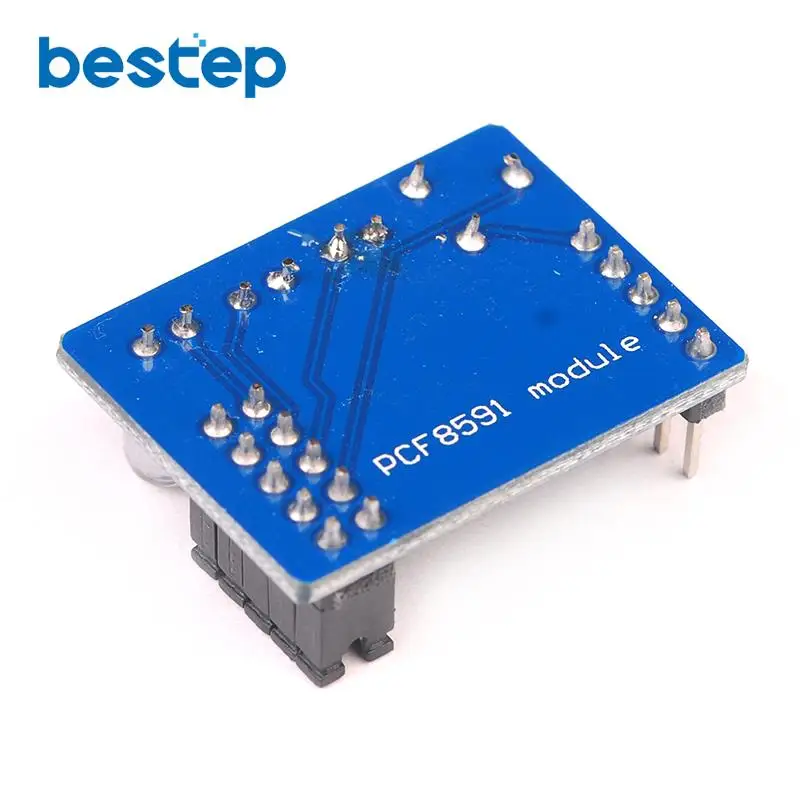

9 стандарта двухсторонняя плата, толщина 1,6 мм, красивый и щедрый раскладка клавиатуры, в окружении сквозное отверстие, отверстие: 3 мм, легко устанавливается

Описание интерфейса трех модулей

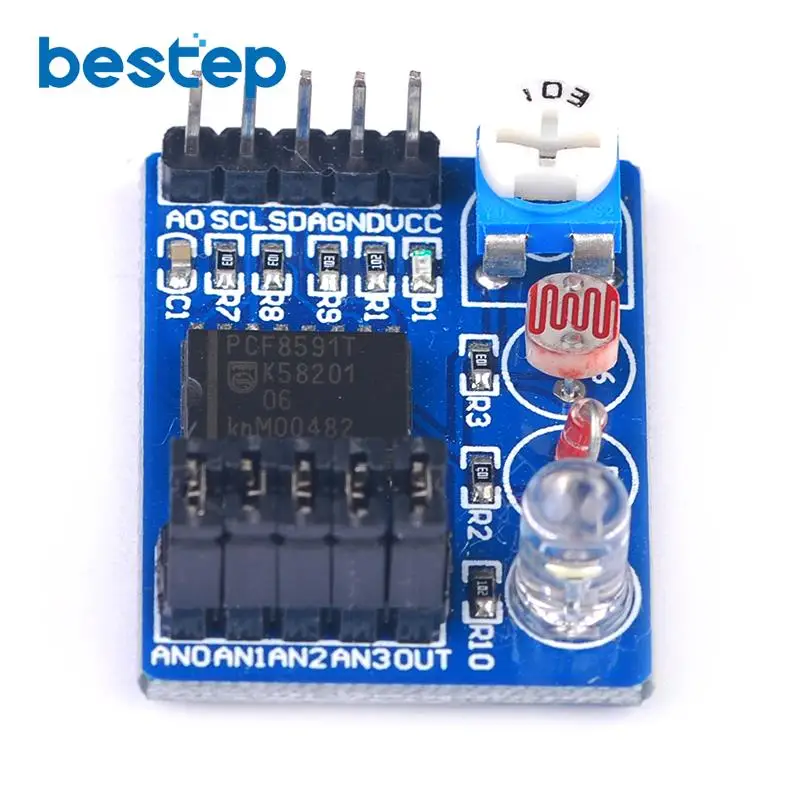

В левые и правые части модуля, соответственно, снаружи расширение 2-контактный разъем, соответственно, следующим образом:
Левый интерфейс вывода чипа AOUT DA
Аналоговый вход с чипом AINO, интерфейс 0
Аналоговый вход с чипом AIN1, интерфейс 1
Аналоговый вход AIN2, чип 2
Чип AIN3, аналоговый вход, интерфейс 3
Интерфейс SCL IIC для часов справа, затем порт IO с одним чипом
Цифровой интерфейс SDA IIC, подключенный MCU IO порт
Модуль GND для заземления
VCC мощность интерфейс внешний 3,3 v-5v

Четыре модуля, красные инструкции по коротким замыканию
Модуль a включает в себя три красных колпачка для короткого замыкания, соответственно:
P4, подключенный к крышке короткого замыкания P4, выберите цепь доступа с терморегулированием
P5, подключенный к крышке короткого замыкания P5, выберите Фоточувствительный резистор, доступ к цепи
P6 подключен к крышке P6, выберите 0-5 в цепь доступа с регулируемым напряжением
