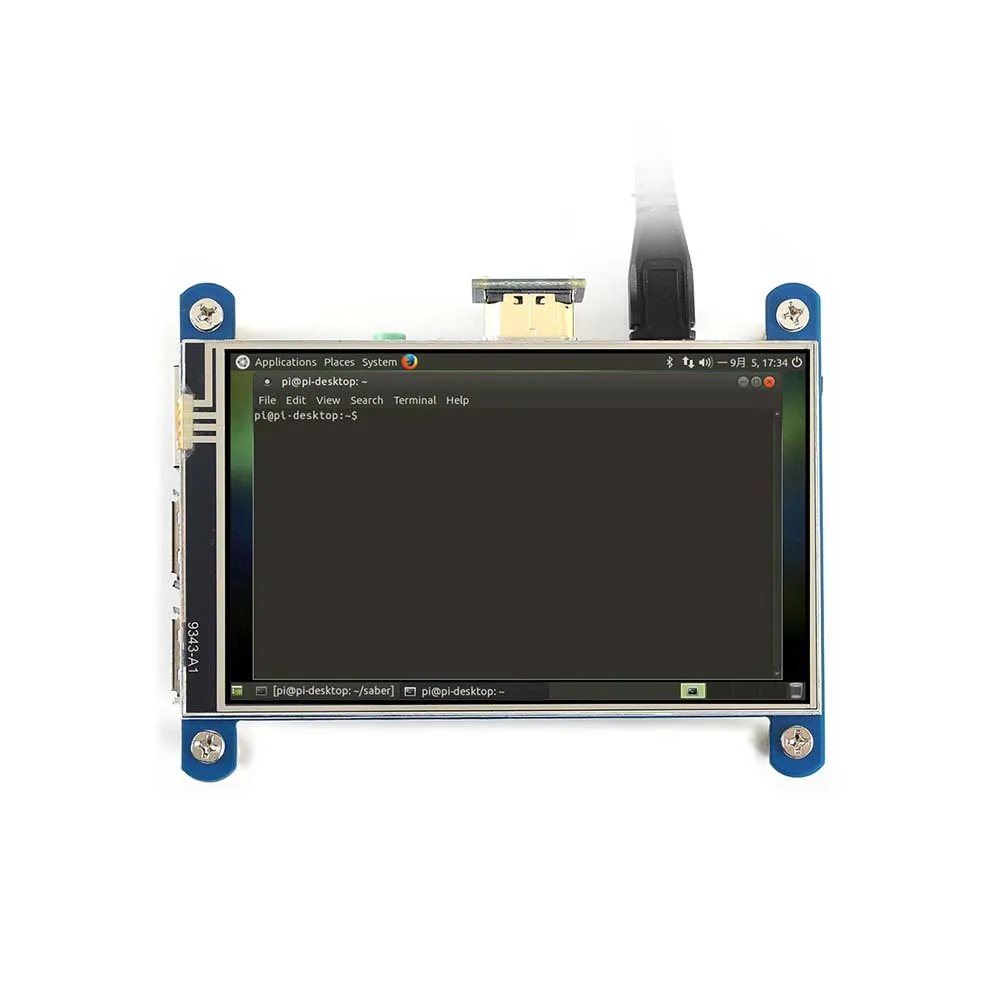

4 дюймовый резистивный сенсорный экран Waveshare IPS LCD (тип H) 480x800 HDMI интерфейс

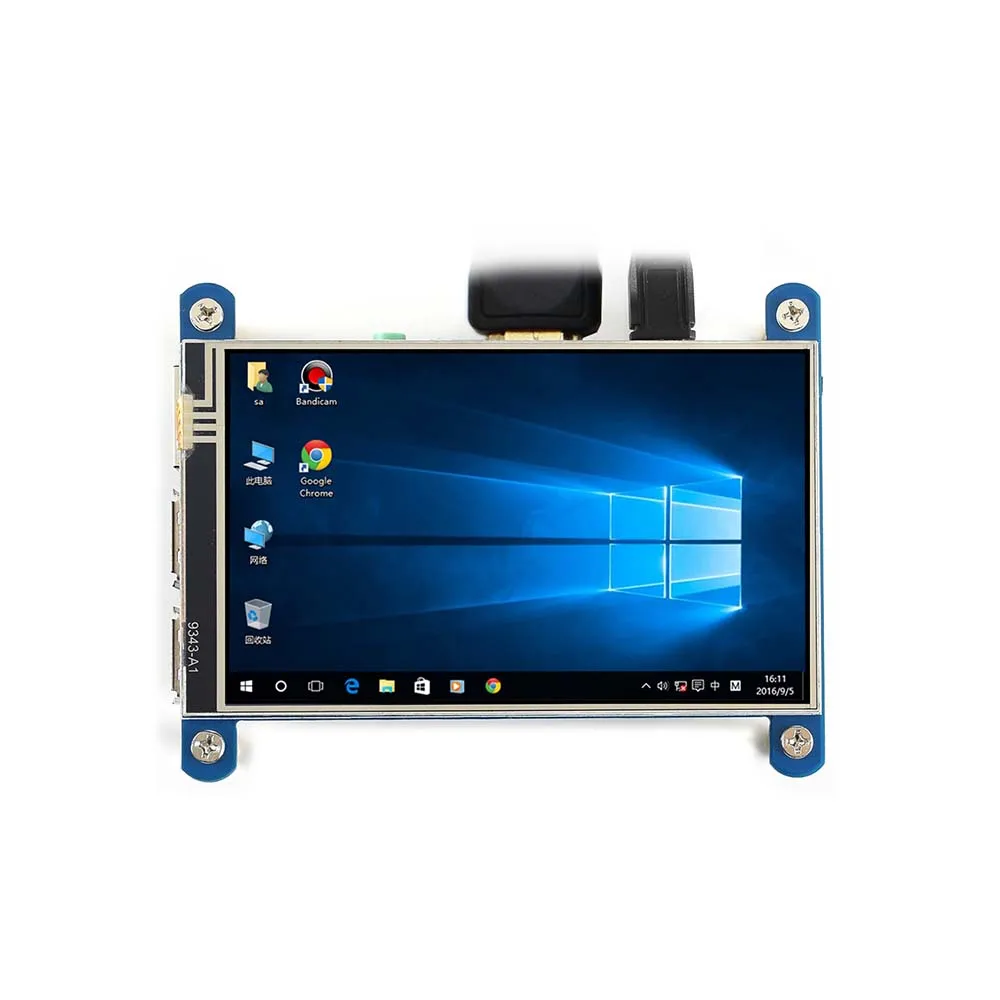

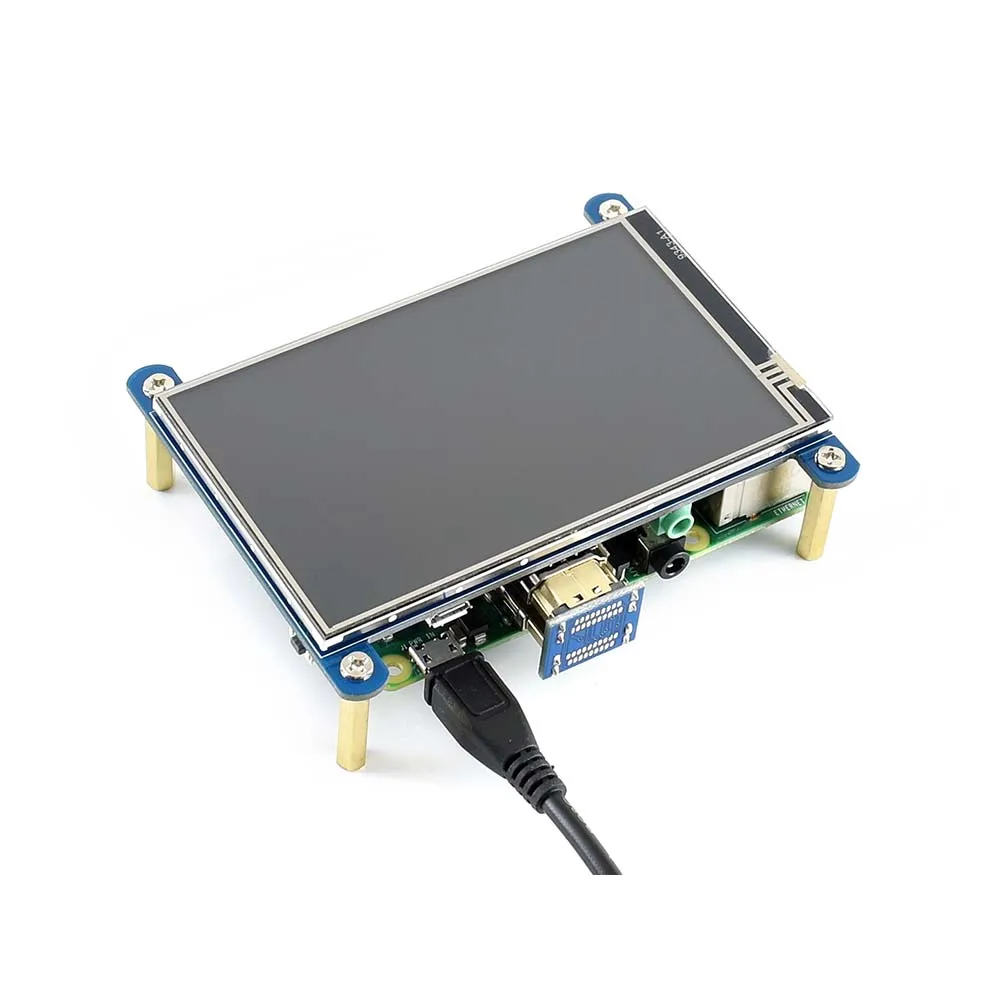

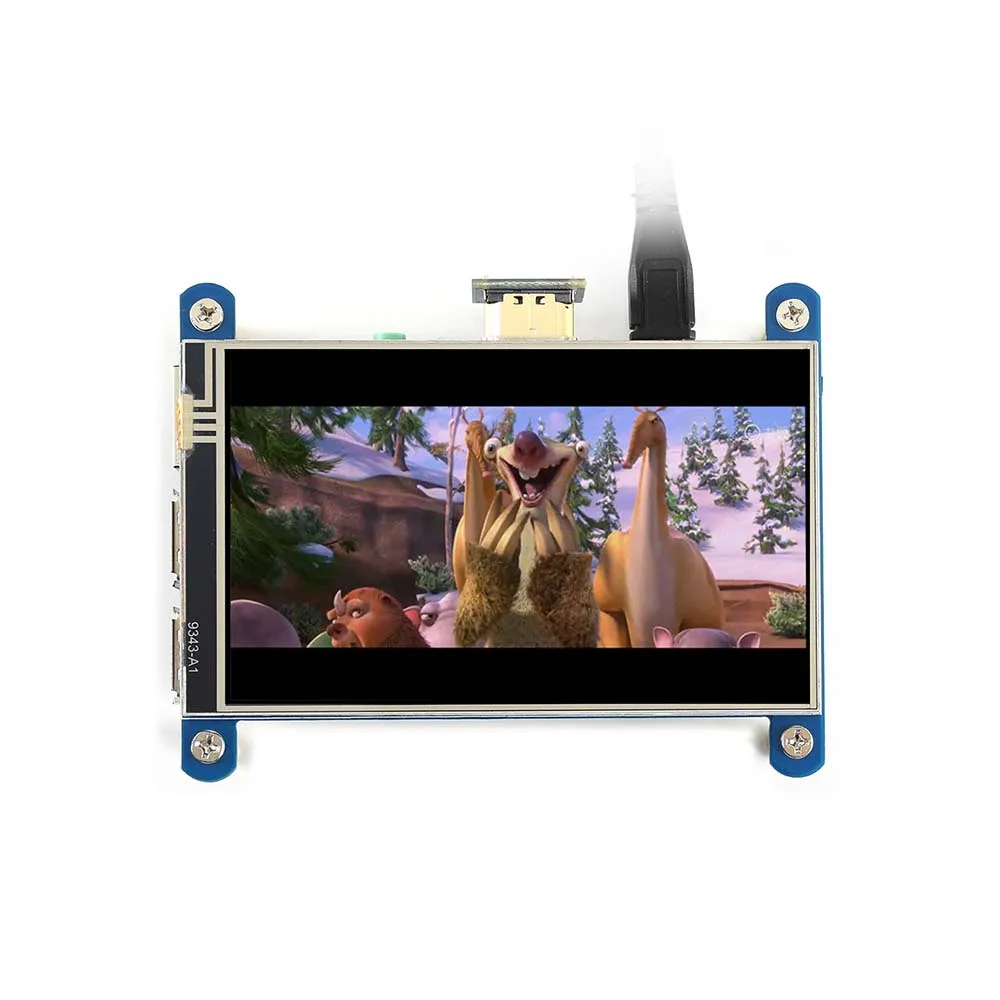

480x800, 4 дюйм резистивный сенсорный экран Экран IPS ЖК-дисплей (Тип H), HDMI интерфейс, предназначенный для Raspberry Pi Особенности 4 дюйма IPS экран, 480x800 разрешение аппаратного Резистивный сенсорный экран управления Совместимость и прямое соединение с любой версией Raspberry Pi (за исключением Pi 1 model B или Pi Zero, который требует кабеля HDMI) Предоставляются драйверы (работает с вашим собственным Raspbian/Ubuntu/Kali/Retropie) Также работает как компьютерный монитор, в этот чехол Сенсорная панель недоступна и требуется кабель HDMI Интерфейс HDMI для отображения, нет необходимости в I/Os (однако Сенсорная панель по-прежнему нуждается в I/Os) 3,5 мм аудио разъем, поддерживает HDMI аудио выход Подсветка может быть выключена для снижения энергопотребления Интерфейс PIN нет. Символ Описание продукта: 1, 17 3,3 V Мощность положительный (3,3 V Мощность вход) 2, 4, 5V Положительная мощность (5 В вход питания) 3, 5, 7, 8, 10, 11, 12, 13, 15, 16, 18, 24 NC NC 6, 9, 14, 20, 25 GND Заземления 19 TP_SI Ввод данных SPI сенсорной панели 21 TP_SO Выход данных SPI сенсорной панели 22 TP_IRQ Прерывание сенсорной панели, низкий уровень, в то время как сенсорная панель обнаруживает прикосновение 23 TP_SCK Часы сенсорной панели SPI 26 TP_CS Выбор чипа сенсорной панели, низкая активность Внешний размер

Развития ресурсы

Вики:Www.wav WAV (H)

Вопросы и ответы Почему ЖК-дисплей не работает с моим Raspbian? Чтобы использовать ЖК-дисплей с официальным изображением Raspberry Pi, сначала должен быть установлен драйвер. Пожалуйста, обратитесь к руководству пользователя.
Тем не менее, для первого тестирования, вы можете использовать наше предоставленное изображение напрямую. Почему ЖК-дисплей все еще не работает с Waveshare предоставленным изображением? Убедитесь, что аппаратное соединение правильно и хорошо подключается.
Убедитесь, что изображение в tf-карте правильно сожжено.
PWR будет продолжать, и действие будет мигать, когда Raspberry Pi начнет успешно, в чехол, оба светодиода будут продолжать, возможно, что изображение было неправильно сожжено или карта TF была в плохом контакте. Какой источник питания я должен использовать? Рекомендуется использовать адаптер питания 5 В/3 А для Raspberry Pi, кроме usb-подключения, В противном случае Pi может не запускаться, потому что usb-порт ПК может не иметь достаточно мощности.
Для ЖК-дисплеев большого размера s, например, диагональ 10 дюймов или более, также требуется другой автономный адаптер питания для обеспечения питания ЖК-дисплея.

Для получения дополнительной информации, пожалуйста, проверьте страницу wiki.

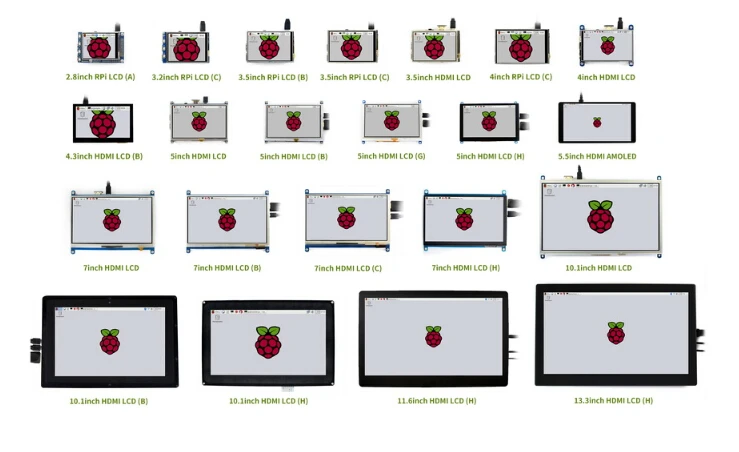

Гид по выбору Номер изделия: Разрешение Дисплей Интерфейс Сенсорный экран Панель Интерфейс Для использования с Размер (мм) Сенсорный экран Тип панели Закаленное Стекло крышка Дисплей Tech. Звук Популярные игровых консолей Как вы чувствуете 2,8 дюйма RPi ЖК-дисплей (A) 320 × 240 SPI SPI Pi Как Pi 3B + Резистивный × На тонкопленочных транзисторах на тонкоплёночных транзисторах × × ★☆ 3,2 дюйма RPi ЖК-дисплей (C) 320 × 240 Высоко-Скорость SPI SPI Pi Как Pi 3B + Резистивный × На тонкопленочных транзисторах на тонкоплёночных транзисторах × × ★★ 3,5 дюйма RPi ЖК-дисплей (B) 480 × 320 SPI SPI Pi Как Pi 3B + Резистивный × IPS × × ★★☆ 3,5 дюйма RPi ЖК-дисплей (C) 480 × 320 Высоко-Скорость SPI SPI Pi Как Pi 3B + Резистивный × На тонкопленочных транзисторах на тонкоплёночных транзисторах × × ★★★ 4 дюйма RPi ЖК-дисплей (C) 480 × 320 Высоко-Скорость SPI SPI Pi 96 × 61 Резистивный × IPS × × ★★★ 3,5 дюймов HDMI ЖК-дисплей 480 × 320 HDMI SPI Pi Как Pi 3B + Резистивный × IPS √ √ ★★★☆ 4 дюйма HDMI ЖК-дисплей (H) 480 × 800 HDMI SPI Pi 99 × 58 Резистивный × IPS √ × ★★★★ 4,3 дюймов HDMI ЖК-дисплей (B) 800 × 480 HDMI USB Не только Pi 106 × 68 Емкостный сенсорный экран × IPS √ √ ★★★★☆ 5 дюймов HDMI ЖК-дисплей 800 × 480 HDMI SPI Pi 121 × 78 Резистивный × На тонкопленочных транзисторах на тонкоплёночных транзисторах × × ★★★★ 5 дюймов HDMI ЖК-дисплей (B) 800 × 480 HDMI USB Не только Pi 121 × 76 Резистивный × На тонкопленочных транзисторах на тонкоплёночных транзисторах × × ★★★★☆ 5 дюймов HDMI ЖК-дисплей (г) 800 × 480 HDMI USB Не только Pi 121 × 76 Резистивный × На тонкопленочных транзисторах на тонкоплёночных транзисторах √ √ ★★★★☆ 5 дюймов HDMI ЖК-дисплей (H) 800 × 480 HDMI USB Не только Pi 121 × 76 Емкостный сенсорный экран √ На тонкопленочных транзисторах на тонкоплёночных транзисторах √ √ ★★★★☆ 5,5 дюймов HDMI AMOLED 1080 × 1920 HDMI USB Не только Pi 140 × 75 Емкостный сенсорный экран √ Активно-матричные осид √ × ★★★★★ 7 дюймов HDMI ЖК-дисплей 1024 × 600 HDMI SPI Pi 165 × 107 Резистивный × IPS × × ★★★★ 7 дюймов HDMI ЖК-дисплей (B) 800 × 480 HDMI USB Не только Pi 165 × 107 Емкостный сенсорный экран × На тонкопленочных транзисторах на тонкоплёночных транзисторах × × ★★★★☆ 7 дюймов HDMI ЖК-дисплей (C) 1024 × 600 HDMI USB Не только Pi 165 × 107 Емкостный сенсорный экран × IPS × × ★★★★★ 7 дюймов HDMI ЖК-дисплей (H) 1024 × 600 HDMI USB Не только Pi 165 × 107 Емкостный сенсорный экран ※ IPS √ √ ★★★★★ 10,1 дюймов HDMI ЖК-дисплей 1024 × 600 HDMI SPI Pi 235 × 144 Резистивный × На тонкопленочных транзисторах на тонкоплёночных транзисторах × × ★★★★ 10,1 дюймов HDMI ЖК-дисплей (B) 1280 × 800 HDMI USB Не только Pi 274 × 187 Емкостный сенсорный экран √ IPS × × ★★★★★ 10,1 дюймов HDMI ЖК-дисплей (H) 1024 × 600 HDMI USB Не только Pi 257 × 162 Емкостный сенсорный экран × На тонкопленочных транзисторах на тонкоплёночных транзисторах √ × ★★★★☆ 11,6 дюймовый HDMI LCD (H) 1920 × 1080 HDMI USB Не только Pi 285 × 182 Емкостный сенсорный экран √ IPS √ √ ★★★★★ 13,3 дюймов HDMI ЖК-дисплей (H) V2 1920 × 1080 HDMI USB Не только Pi 330 × 208 Емкостный сенсорный экран √ IPS √ √ ★★★★★

Примечание:

Pi 3B + означает Raspberry Pi 3 Model B + Если ЖК-дисплей предназначен для воспроизведения видео, пожалуйста, выберите один с интерфейсом HDMI для лучшего опыта. Закаленное Стекло крышка ※:7 дюймов HDMI ЖК-дисплей (H) (с чехол)Особенности закаленного стекла, в то время как7 дюймов HDMI ЖК-дисплей (H)Использует обычный чехол для экрана

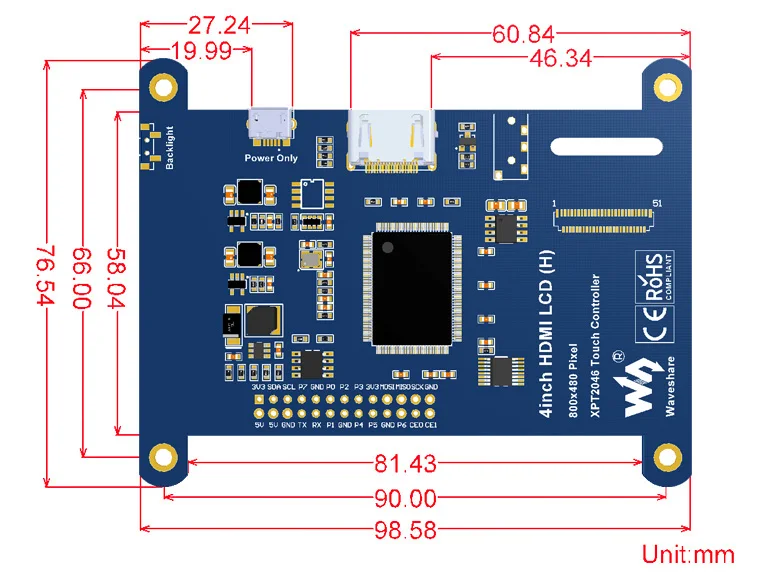

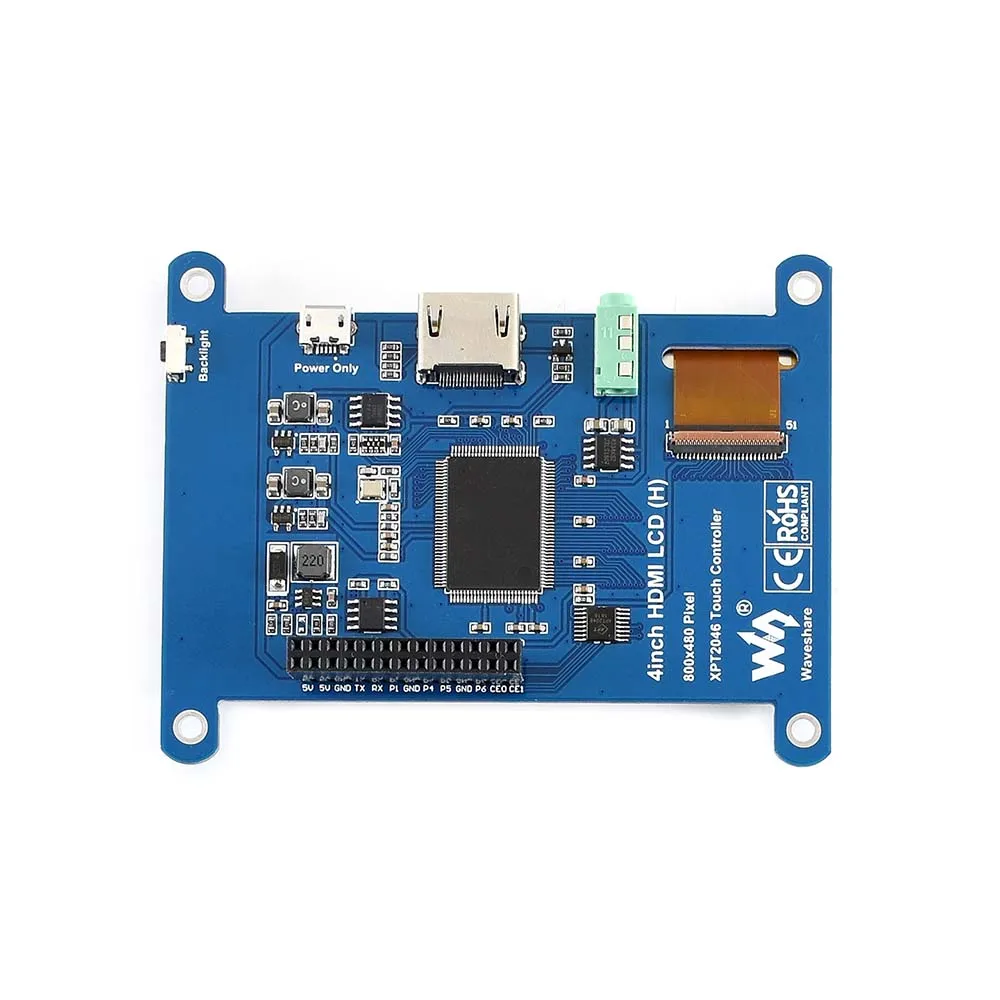

У вас есть Внешний вид:

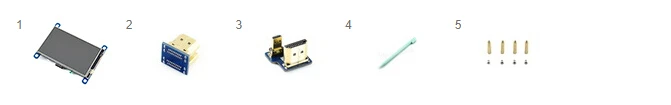

Посылка содержит

Вес:0,123 кг

4 дюйма HDMI ЖК-дисплей (H) x1 HDMI разъем x1 HDMI к micro HDMI разъем x1 Стилус для сенсорного экрана, x1 Набор винтов RPi (4 шт.) x1
