Анализатор антенны Mini60 1 60 МГц SARK100 AD9851 HF ANT SWR для любительской

Анализатор антенны Mini60 1 60 МГц SARK100 AD9851 HF ANT SWR для любительской

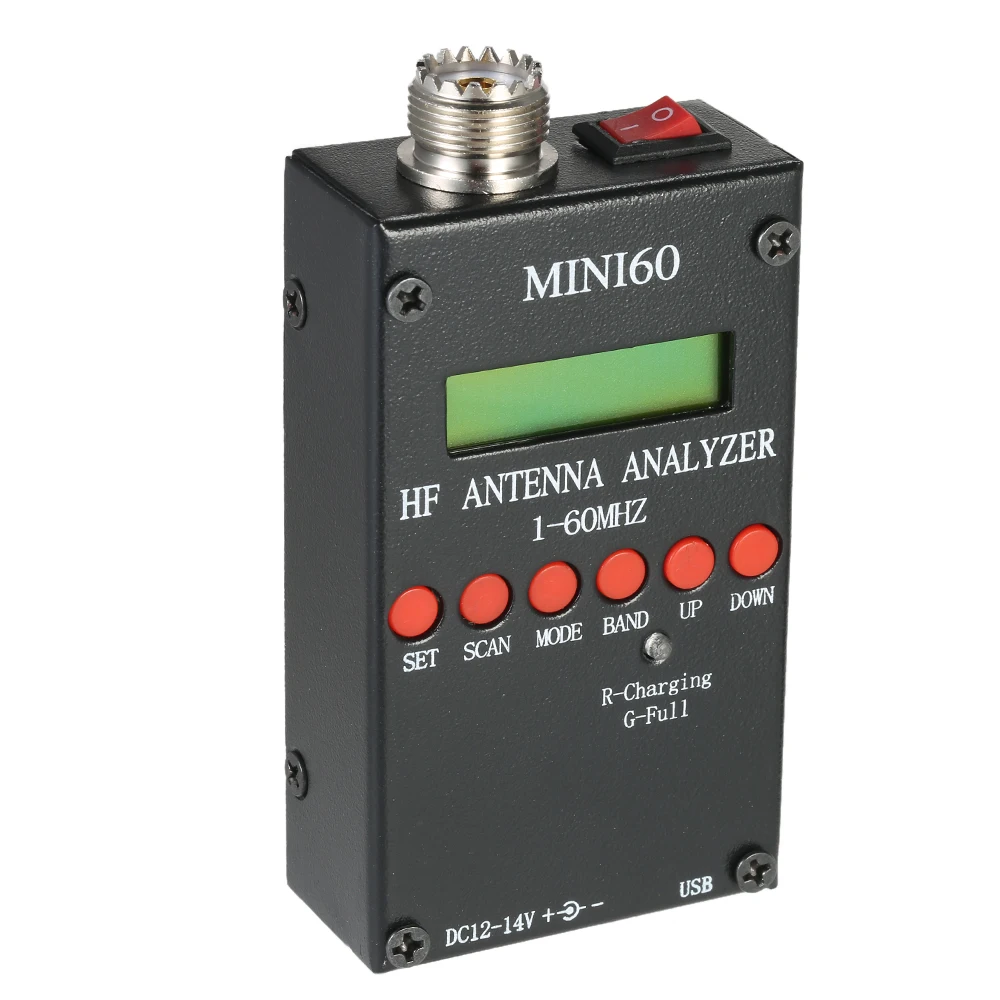

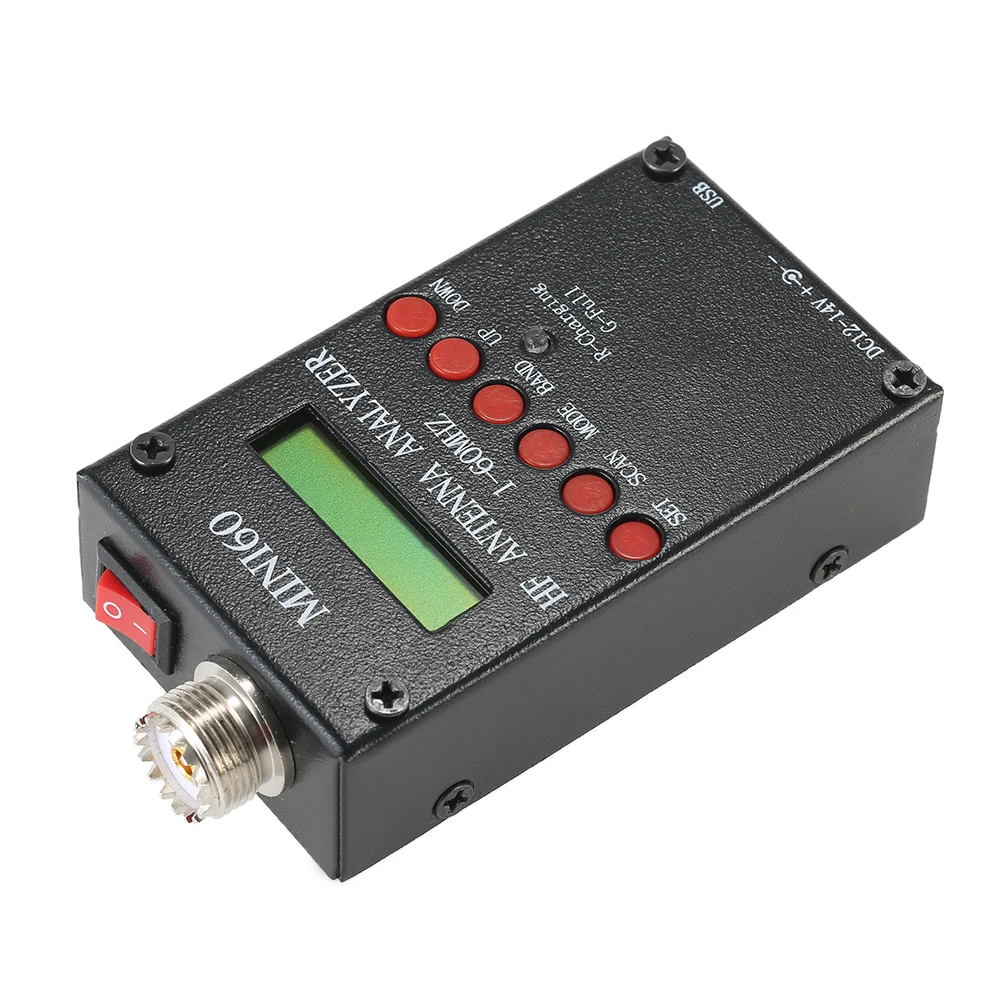

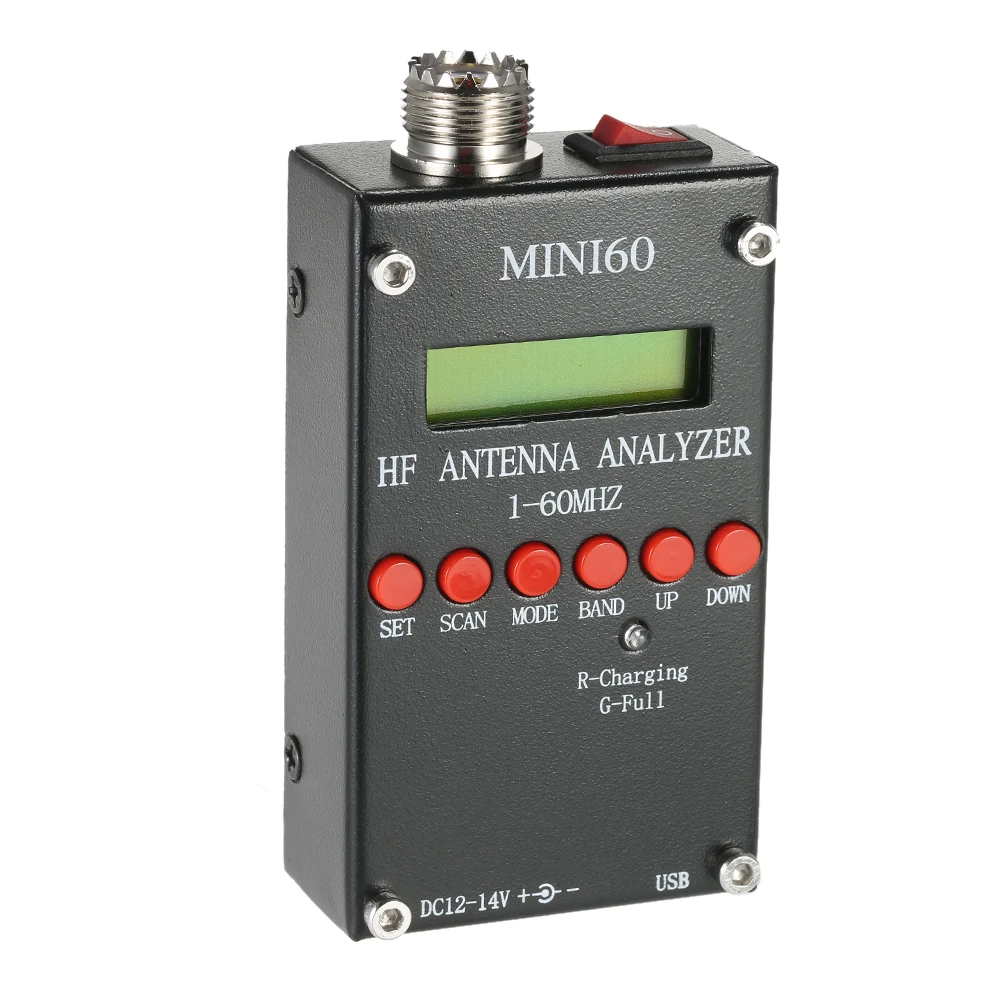

Это антенный анализатор для любительских радиолюбителей. Он может измерять сопротивление источника 50 Ом. Это также измеритель магнитного резонанса, коэффициента стоящей волны, сопротивления...

Особенности:
Генерация частоты и контроль: 1-60 МГц.

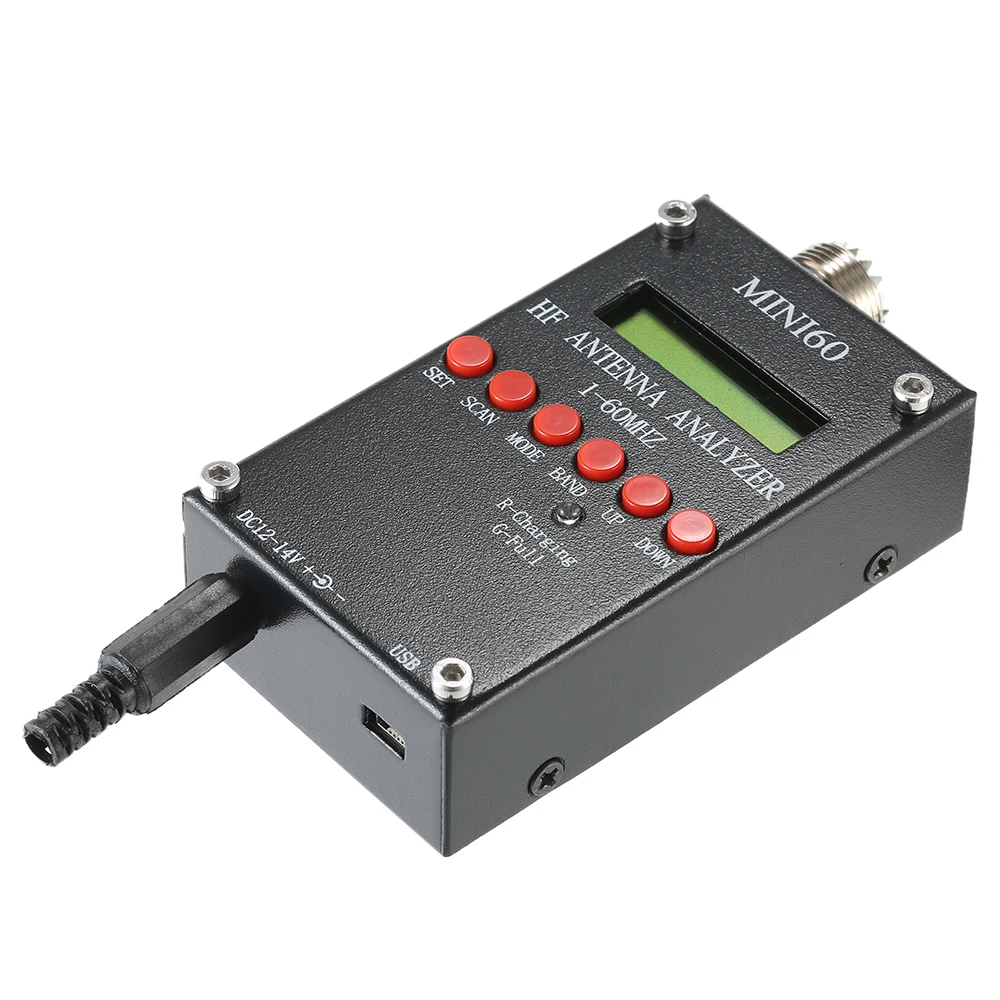

Внешнего источника питания: 2,1 мм, разъем питания (центры контактных положительный).
6 кнопок управления, легко и удобно в эксплуатации.

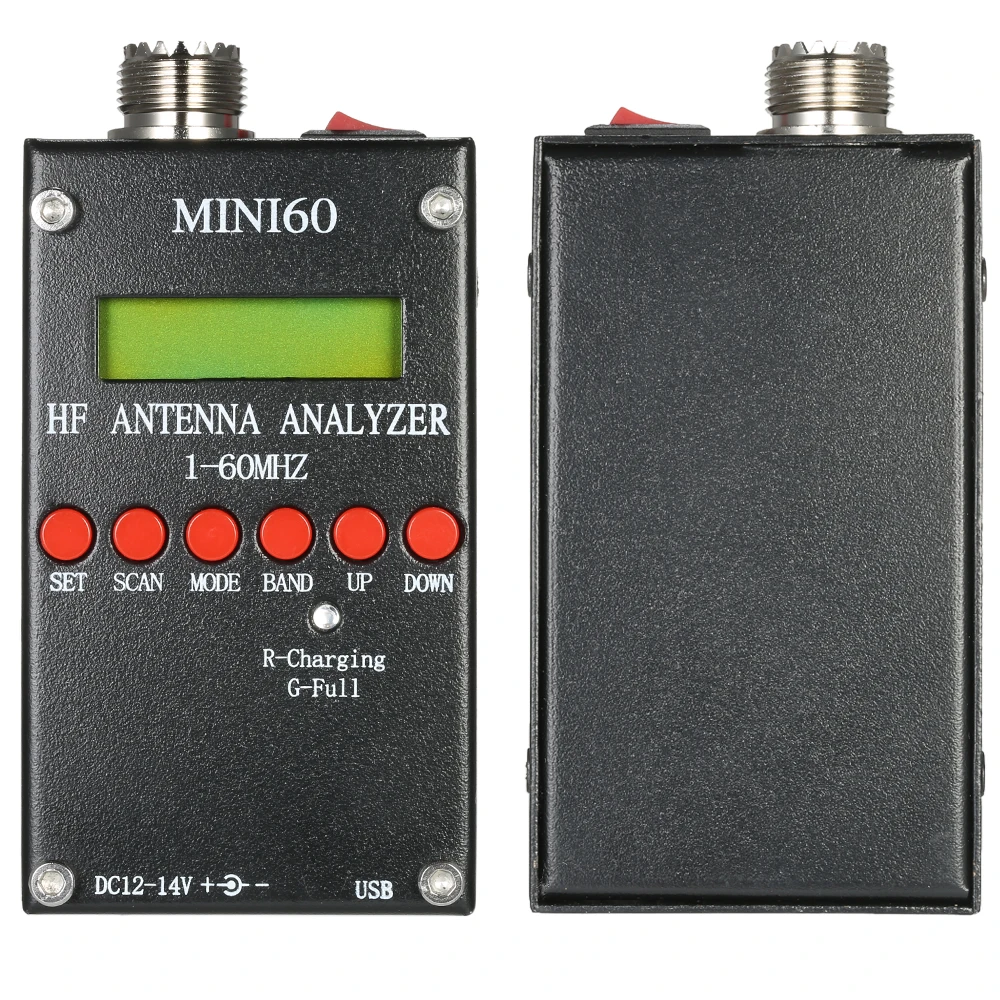

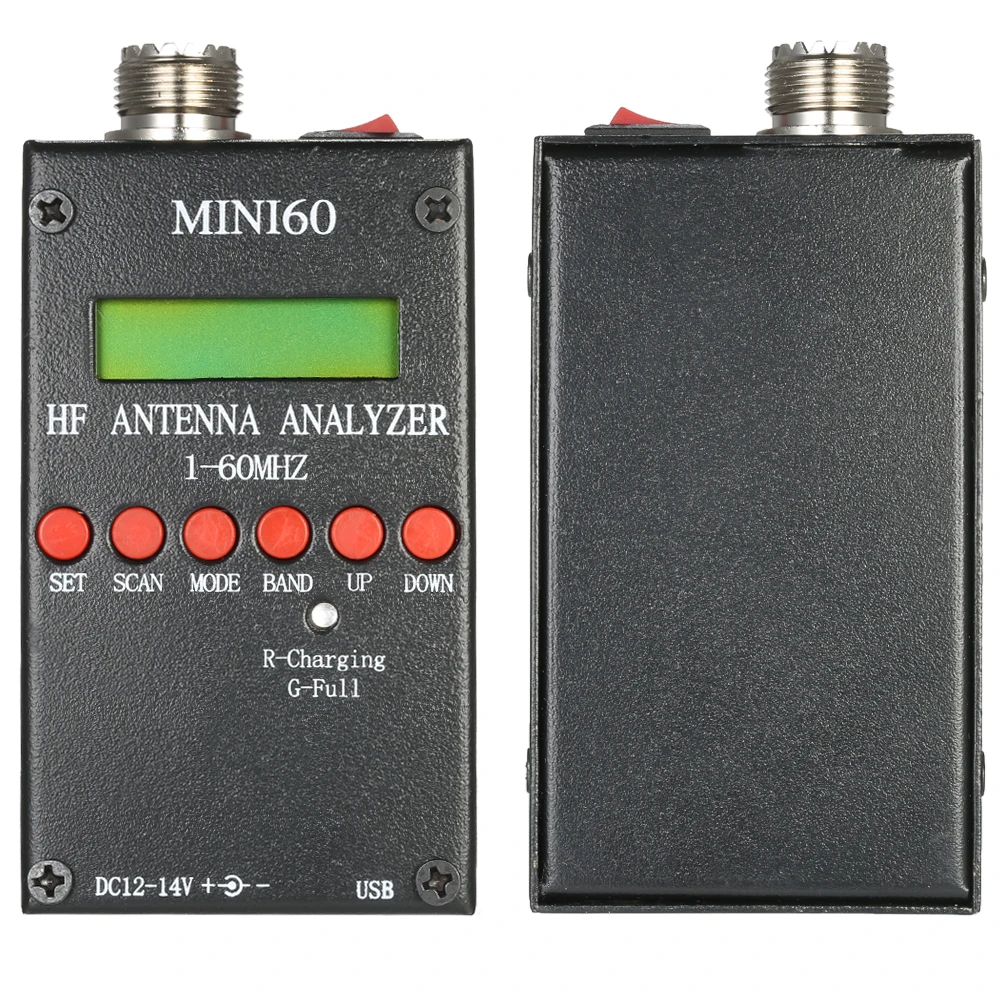

Установлен Черный Металлический Чехол, просто подключите питание (не входит в комплект), а затем работайте.
Размер шага: пользовательский настраиваемый прирост 100 Гц, 1 кГц, 10 кГц и 100 кГц.
Поддержка измерения сигналов передачи данных с помощью подключения компьютера с usb-кабелем (не входит в комплект).

Эксплуатация:

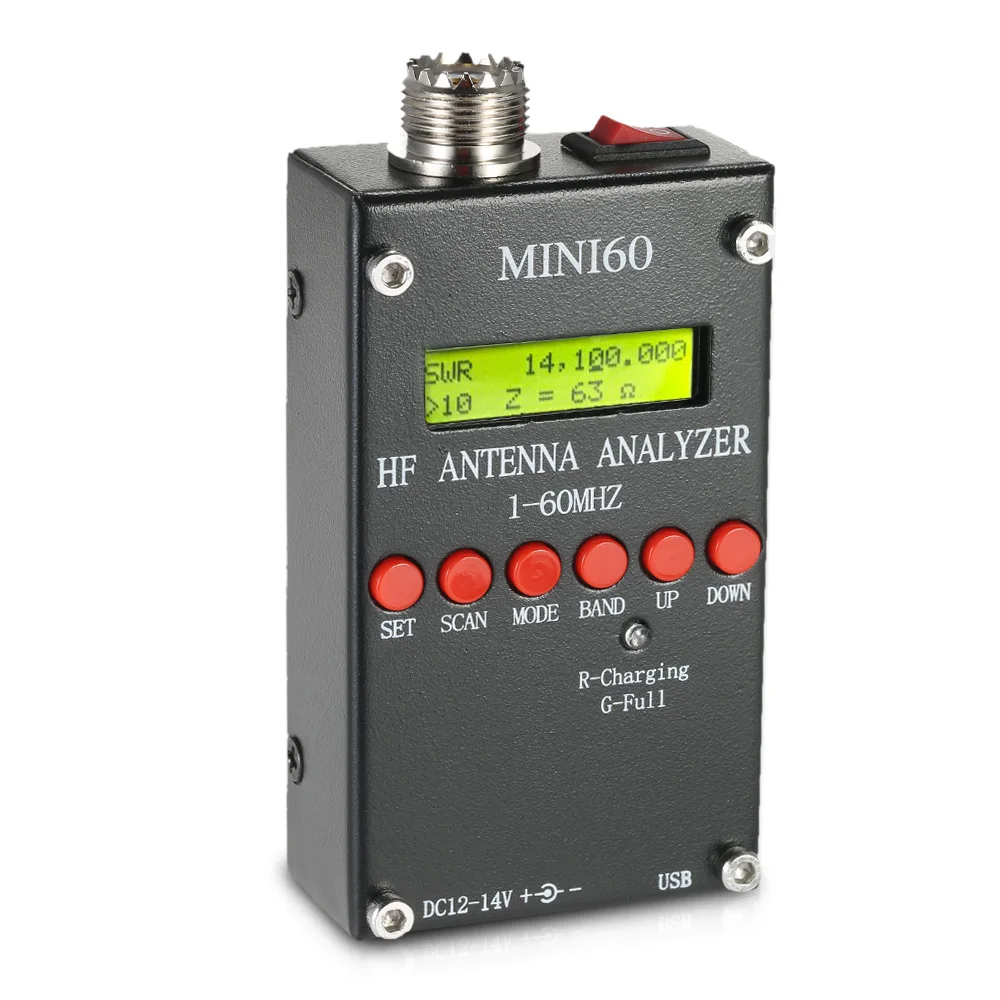

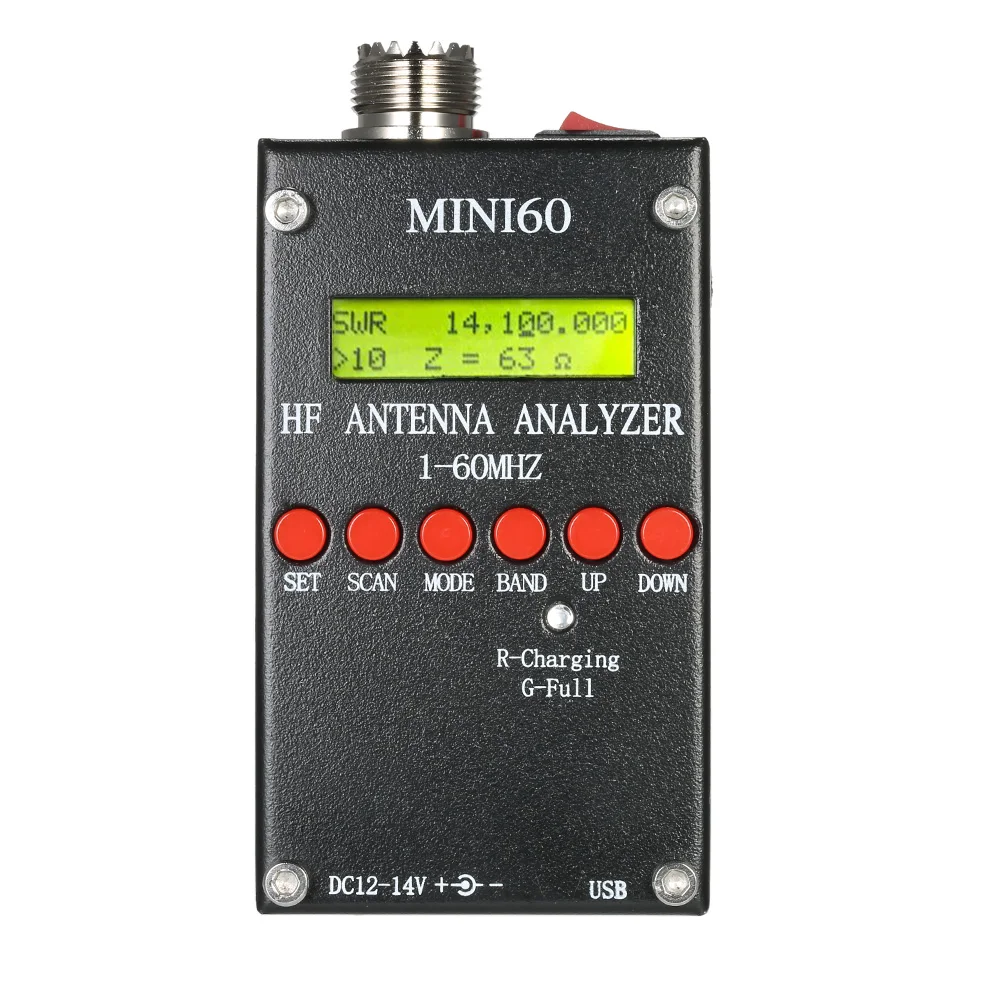

Опция ручного управления отображает SWR и сложное сопротивление на выбранных частотах
Результаты автоматического сканирования отображаются как частоты самого низкого КСВ и сложного сопротивления
Батарея работает для использования на местах или использовать внешний 13,8 V настенный адаптер
Режимы энергосбережения
Многоточечная калибровка для лучшей точности

Возможности инструмента:
Измерительные электрические параметры антенны: SWR, сопротивление (сопротивление + reactance), емкость, индуктивность;
Измерение сопротивления точки подачи;
Измерение потери земли;
Отрегулируйте антенные тюнеры и определите потери;
Измерьте индукторы и конденсаторы;
Измеряет коаксиальную линию передачи (SWR, длину, коэффициент скорости, приблизительный Q и потеря, резонансная частота и сопротивление);
Измерьте и определите оптимальные настройки для тюнинговых заглушек: SWR, приблизительный Q, резонансная частота, полоса пропускания, сопротивление;
Определить характерное сопротивление линии передачи;
Определите длину & frac14; И & frac12; Линии фазирования волн;
Потеря коаксиального кабеля;
Определение потери антенного тюнера;
Измерение потери балун;
Измерительный индуктор Q;
Оцените параметры кварцевых кристаллов;
Измеряет магнитную петлю резонанса и SWR;

Характеристики:
Тип версии: обычная версия/версия BT(Опционально)
Генерация частоты и управление: 1-60 МГц
Сопротивление источника: 50 Ом
Стабильность: (+/-) 100 ppm
Спектральная чистота: гармоника вниз>- TBD дБ за пределами 60 МГц
Размер шага: пользовательский настраиваемый прирост 100 Гц, 1 кГц, 10 кГц и 100 кГц
Годный к употреблению Диапазон измерения: КСВ: 1,0 до 9,99
Сопротивление: прибл. От 5 до 2000 Ом
RF Выход: регулируемый: 2,0 Вольт pp (typ)

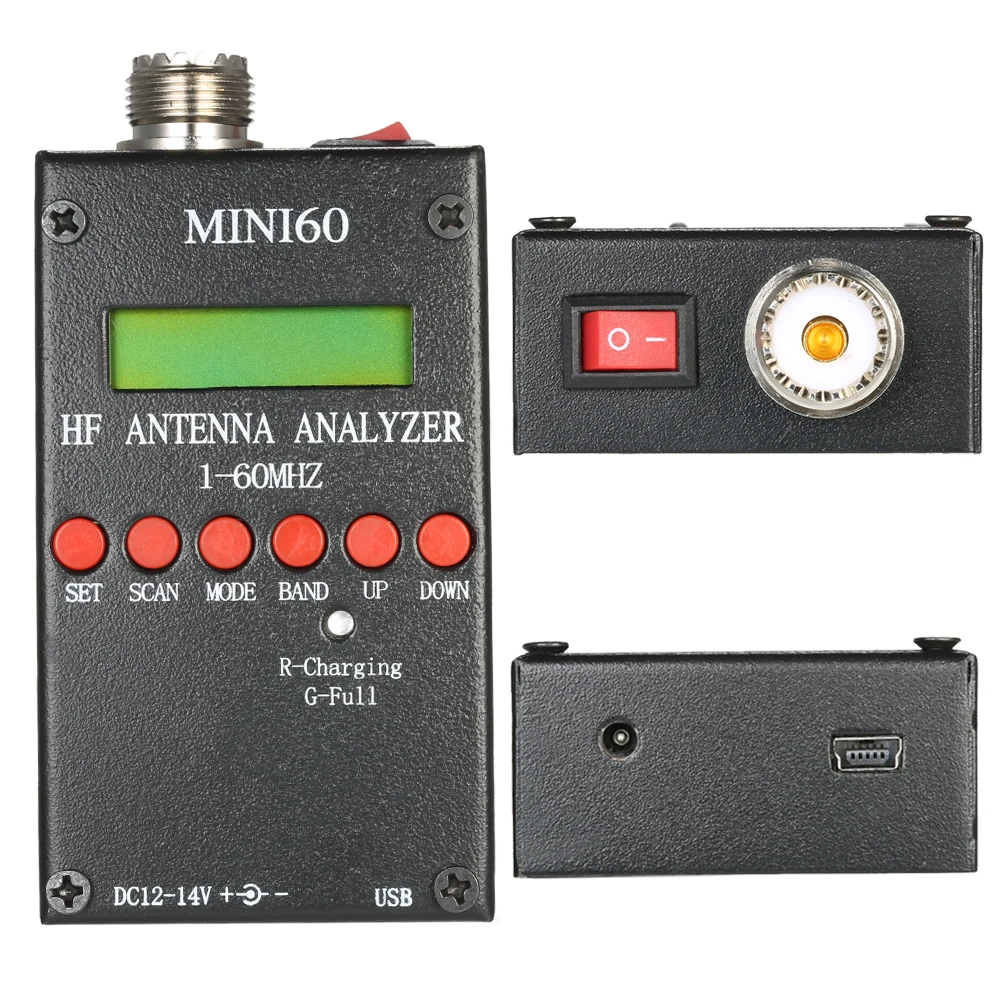

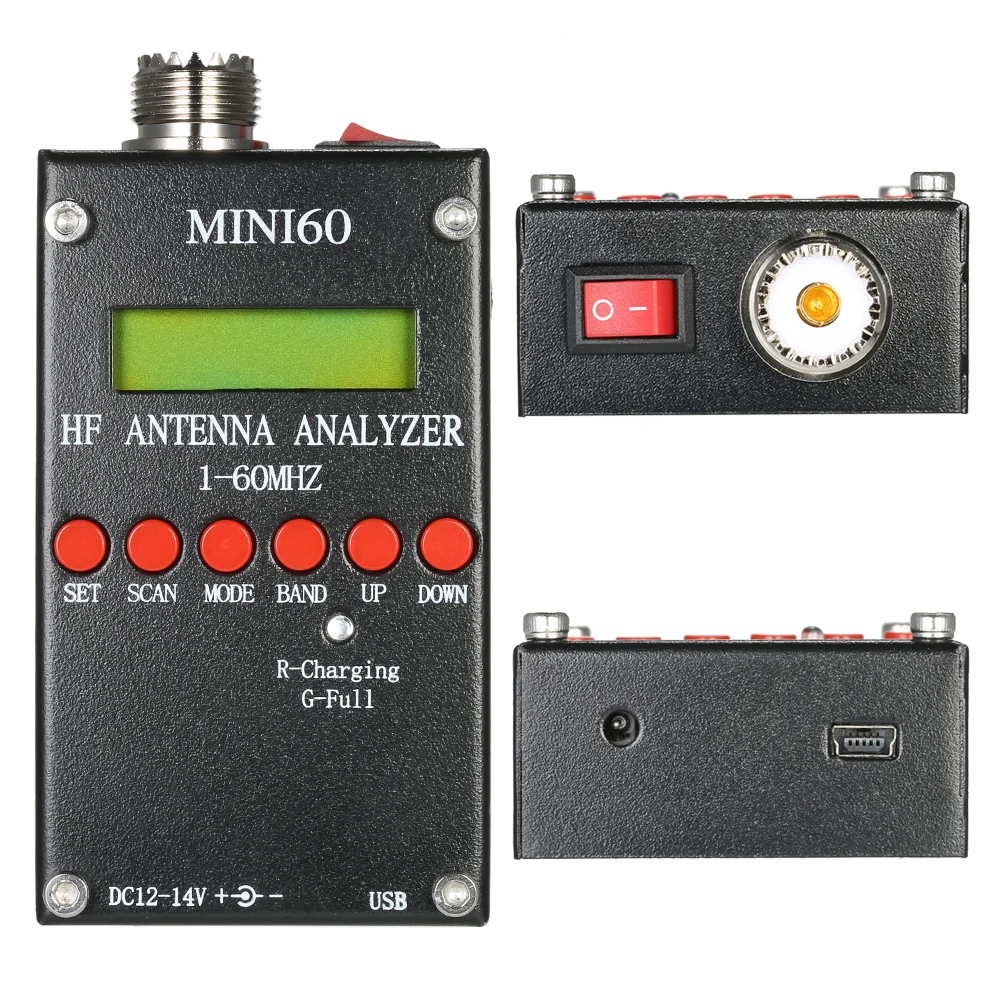

RF выход: BNC
Разъемы: RF
Питание (3,7 V литий-ионным Батарея не входят в комплект поставки): питание от внешних: постоянный ток 12-14V, 500mA
Внешний Мощность: 2,1 мм, разъем питания Мощность Джек (центры контактных положительный)
Интерфейс USB: Мини usb-разъем

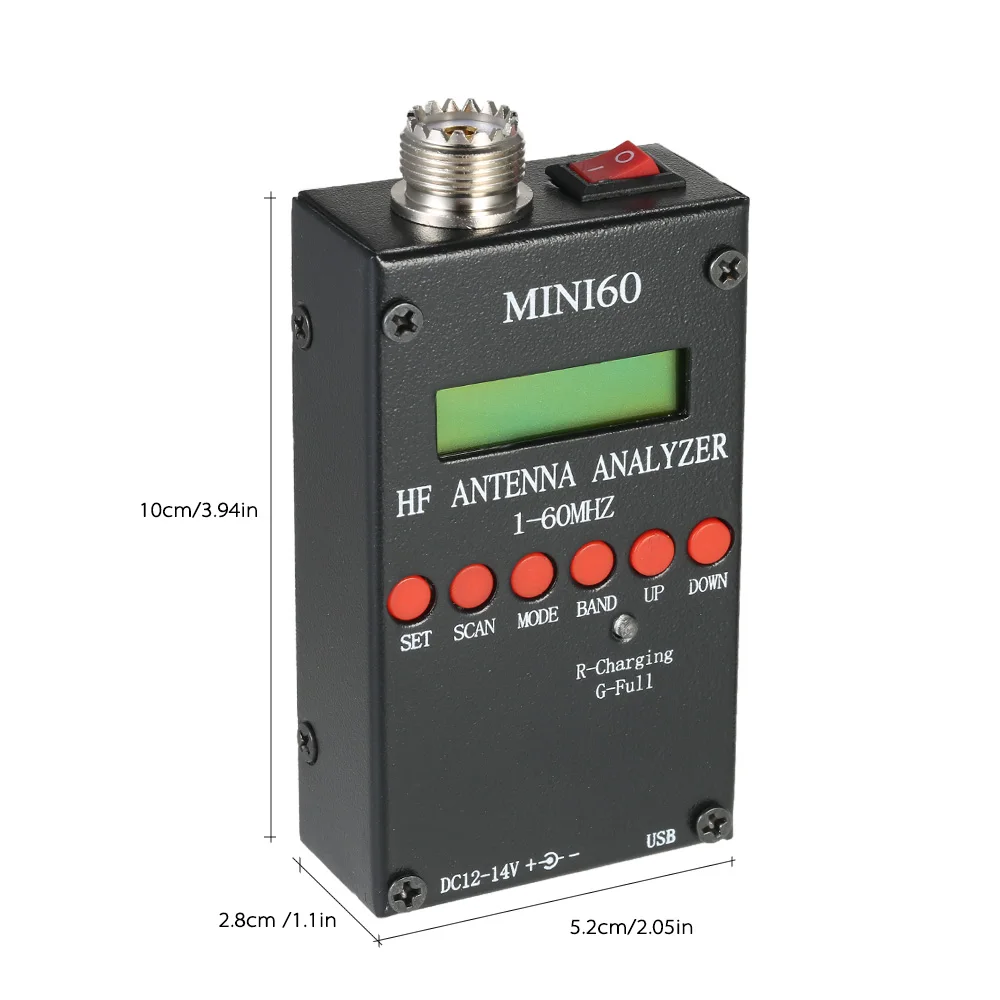

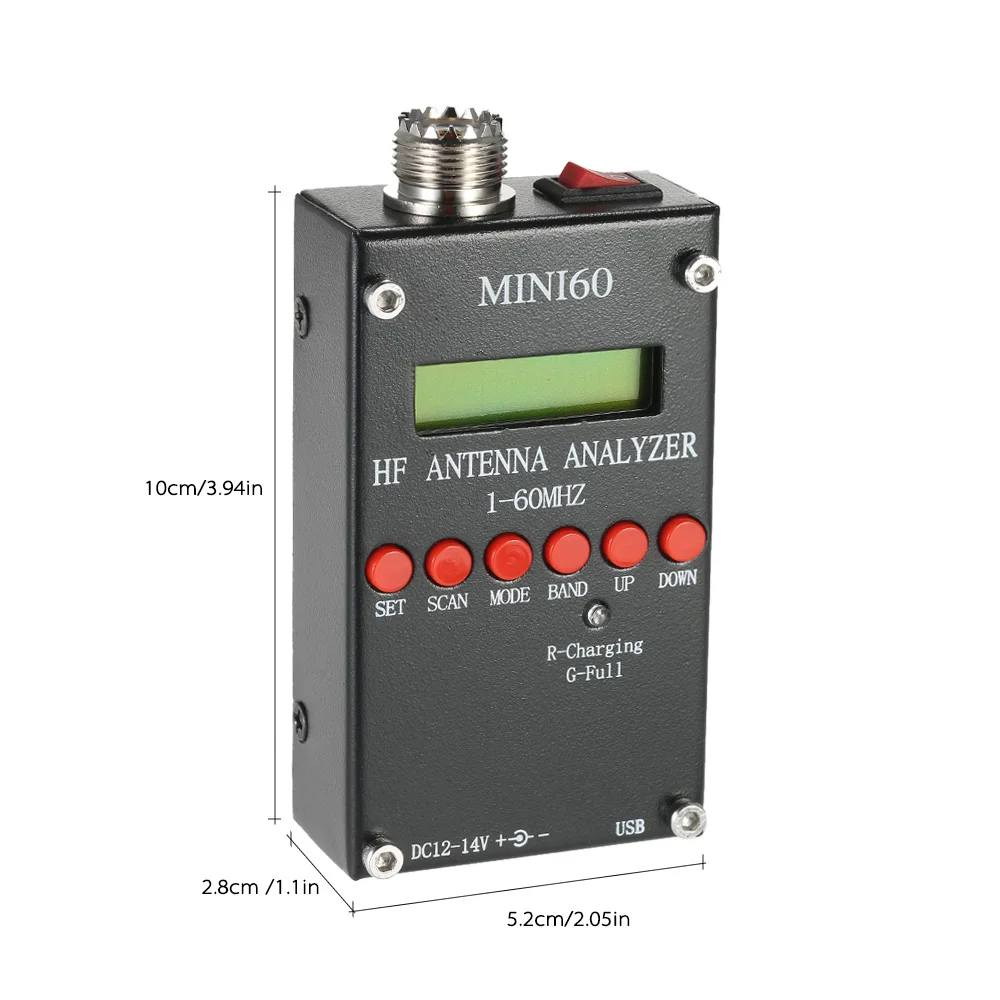

Товар Размеры: 10*5,2*2,8 см/3,94*2,05 * 1.1in
Вес изделия: 200 г/7,05 унций
Посылка Размеры: обычная версия: 11,5*7*7 см; Версия Bluetooth: 12*9*7 см
Посылка Вес: 240-252g/8,47-8,92 oz

Примечание:

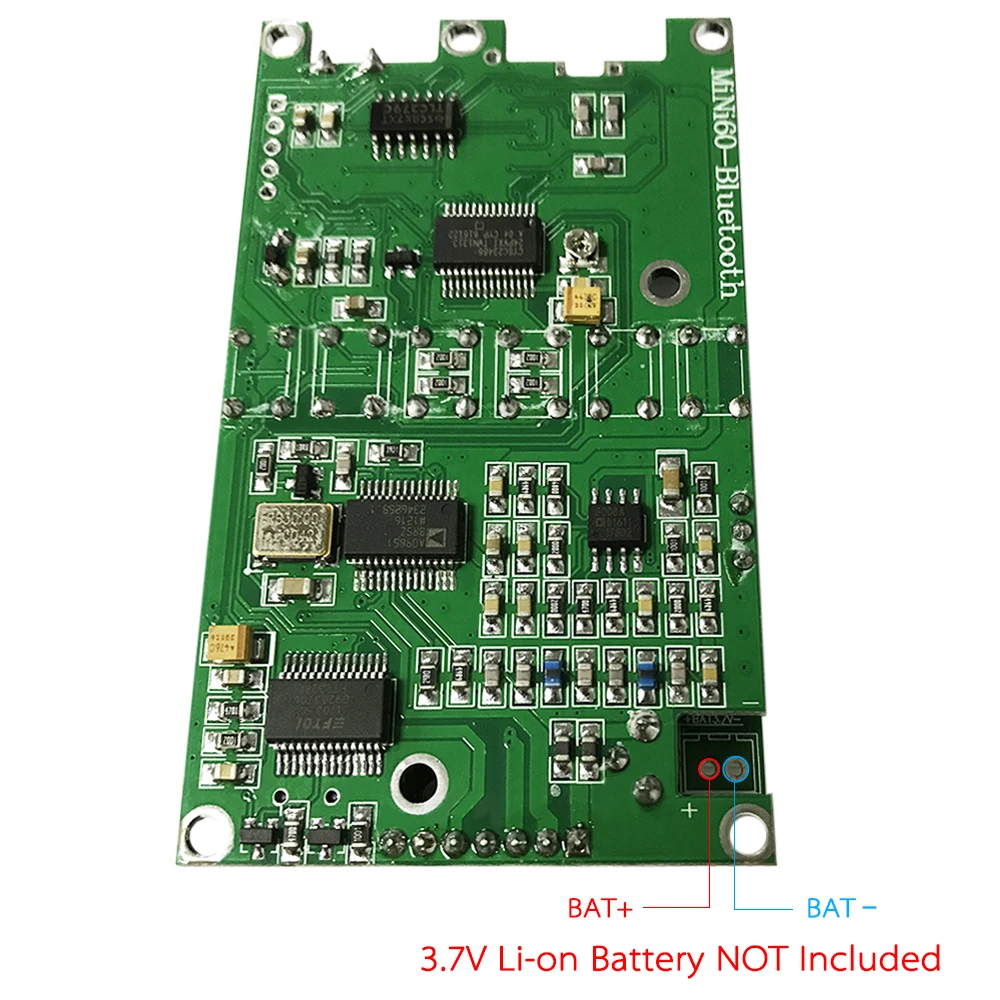

Товар без аккумулятора!
Версия BT поддерживает Android 2,2-4,0 или новую версию; Поддерживает 3-10 дюймовый мобильный телефон и планшет; Поддерживает windows через программное обеспечение.

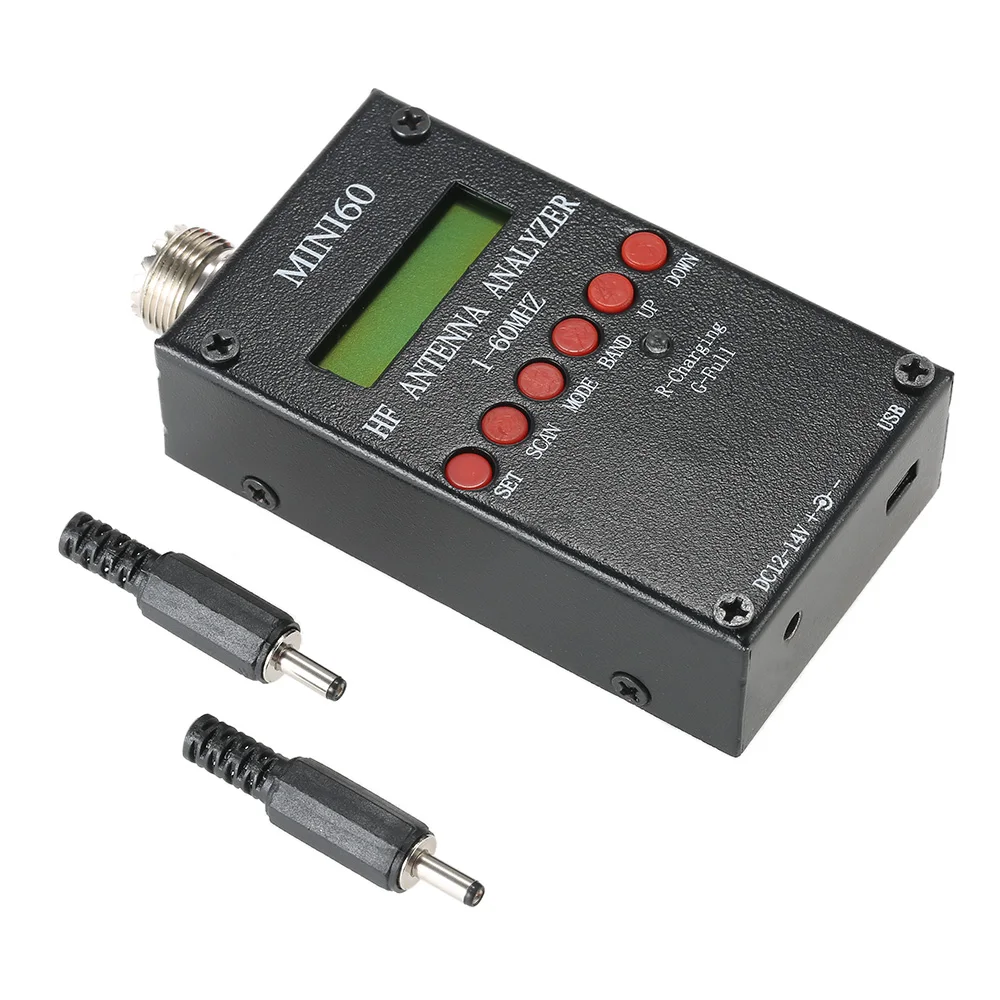

Посылка:
1 * анализатор антенны

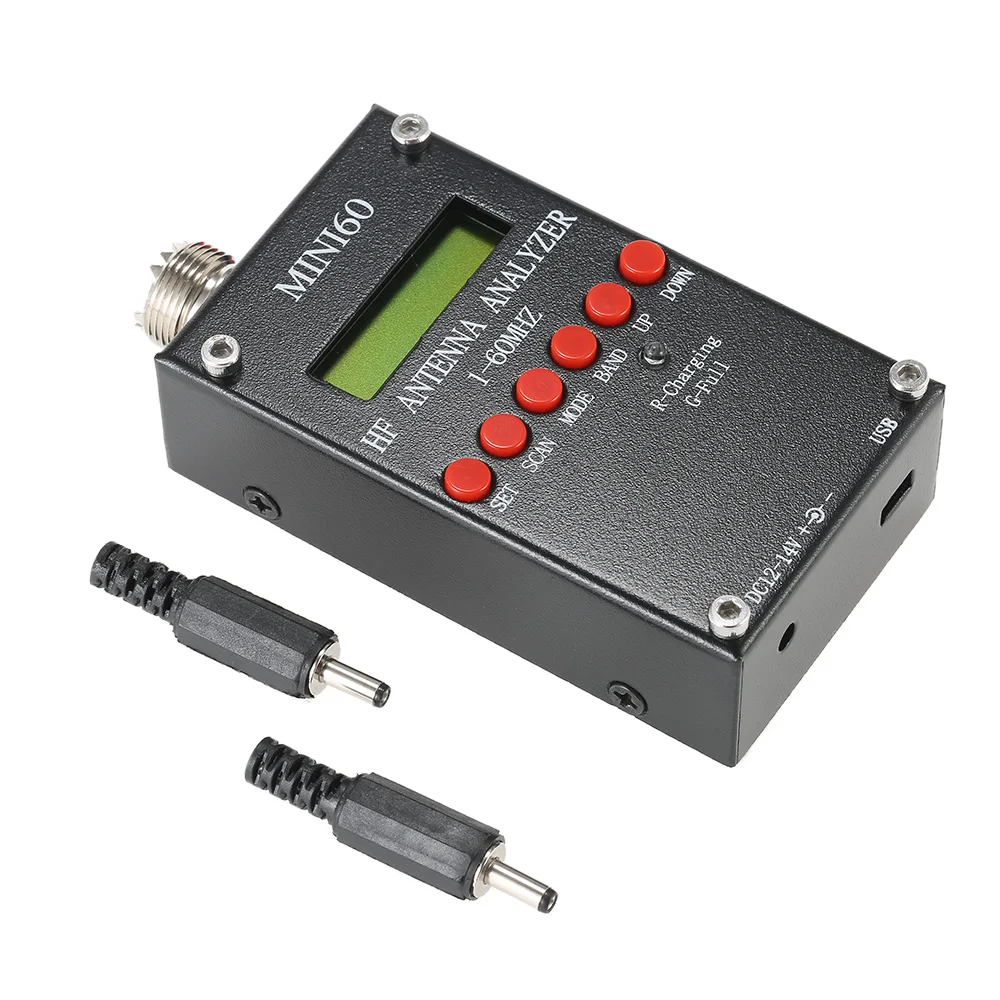

2 * адаптер
