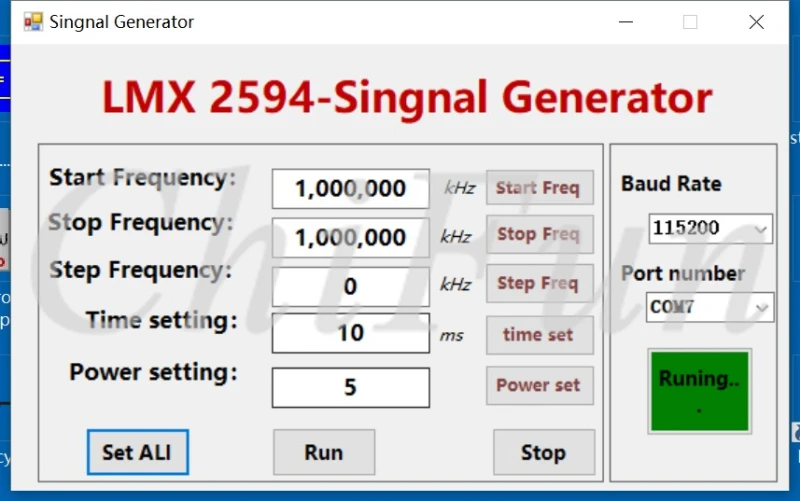

LMX2594 10 MHz 15 GHz Ручной умный генератор частоты RF источник развертки USB мощность oled

LMX2594 10 MHz 15 GHz Ручной умный генератор частоты RF источник развертки USB мощность oled

Во-первых, характеристики продукта

1, 10 МГц до 15 ГГц Выходная частота

2. Фазовый шум-110 дбк/Гц с офсетом 100 кГц и переноской 15 ГГц

3, с 45fs RMS jitter (от 100 Гц до 100 МГц) при 7,5 ГГц

4, Программируемая Выходная мощность

5. Основные характеристики PLL:

Фактор качества:-236dBc/Гц

Номинальный шум 1/f:-129dBc/Hz

Частота детектора наивысшей фазы

400 МГц цельный режим

Фракционный Режим 300 МГц

32-битный дробно-N делитель

6. Устраняет целые границы шпоры с программируемым входным мультипликатором

7. Обеспечивает синхронизацию выходной фазы на нескольких устройствах

8, поддержка SYSREF с 9 ps разрешением Программируемая задержка

9, FMCW Частотный пандус и chirp импульсная возможность применения

10, менее 20 мкс VCO скорость калибровки

11, 3,3 В одиночный источник питания



Во-вторых, применение продукта

1, 5G и миллиметровая волна беспроводной инфраструктурой

2. Испытательное и измерительное оборудование

3, радар

4, MIMO

5. Фазный массив антенны и beamforming

6, высокоскоростной преобразователь данных часы (поддержка JESD204B)



В-третьих, описание товара

LMX2594-это высокопроизводительный Широкополосный синтезатор, который генерирует любую частоту от 10 МГц до 15 ГГц без использования внутреннего doubler, устраняя необходимость в субгармоническом фильтре.Высокая производительность PLL и высокая частота детектора фазы с качественным коэффициентом-236dBc/Hz обеспечивают очень низкий уровень Внутриполосного шума и интегрированный дрожание.Высокая скорость N делитель не prep

Разделитель, который значительно уменьшает амплитуду и количество шпоров.Есть также программируемый входной мультипликатор, который смягчает целочисленные границы шпоров.

LMX2594 позволяет пользователю синхронизировать выход нескольких устройств и определить приложение между входом и выходом, что требует задержки.Генератор частотной рампы может синтезировать до 2 пандусов в опции автоматического поколения рампы или ручной вариант для максимальной гибкости.Частота может быть увеличена до более 20 мкс с помощью алгоритма быстрой калибровки.LMX2594 добавляет в сборку или тяжелый

Поддержка сложных SYSREF (совместим с JESD204B) делает его идеальным источником низких шумов для высокоскоростных преобразователей данных.В этой конфигурации предусмотрена корректировка задержки (разрешение 9 ps) для учета разницы в отслеживании платы.

Выходной драйвер LMX2594 обеспечивает выходную мощность до 7 дБм на частоте 15 ГГц.Устройство работает от одного источника питания 3,3 В и имеет интегрированный LDO, устраняя необходимость в бортовом, малошумном LDO.

Содержимое упаковки
100% Новый бренд
1x ручной умный одиночный генератор
