Характеристики

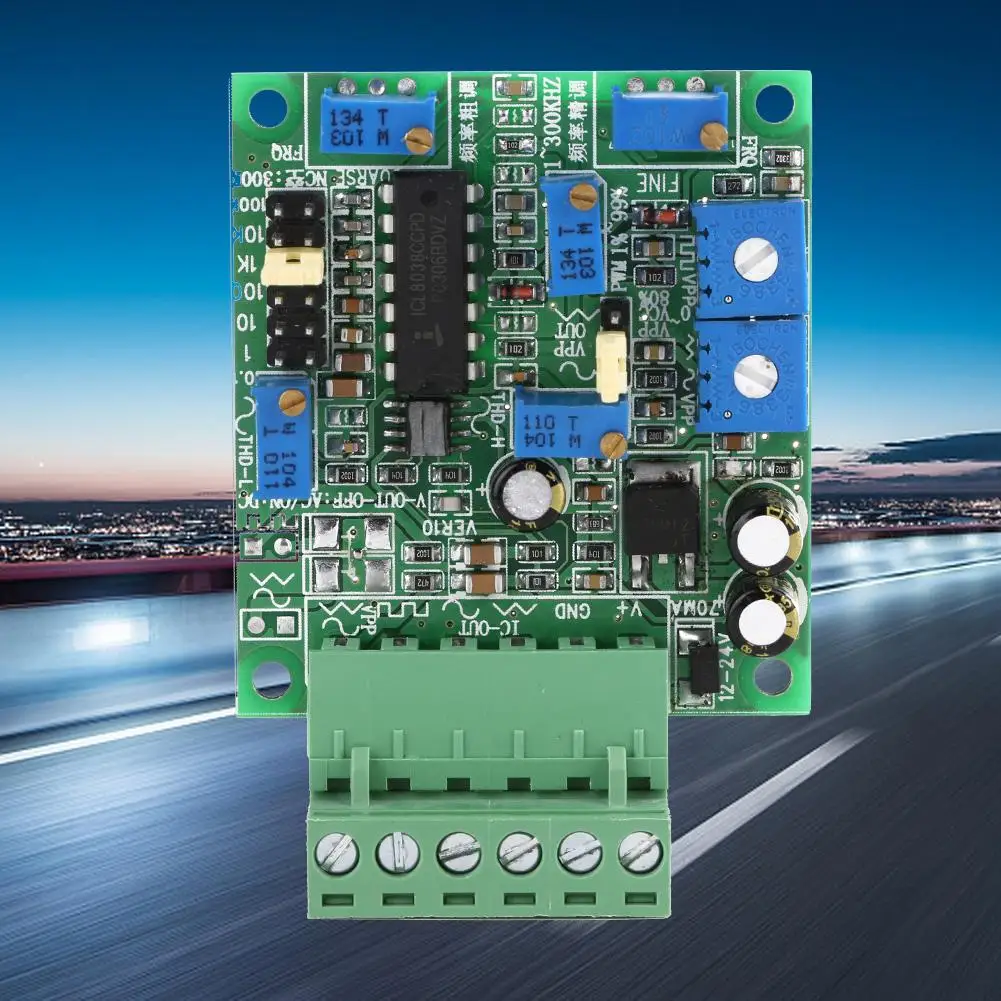

Генератор сигналов DDS с модулем прямоугольной платы генератор синусоидальным
Описание товара

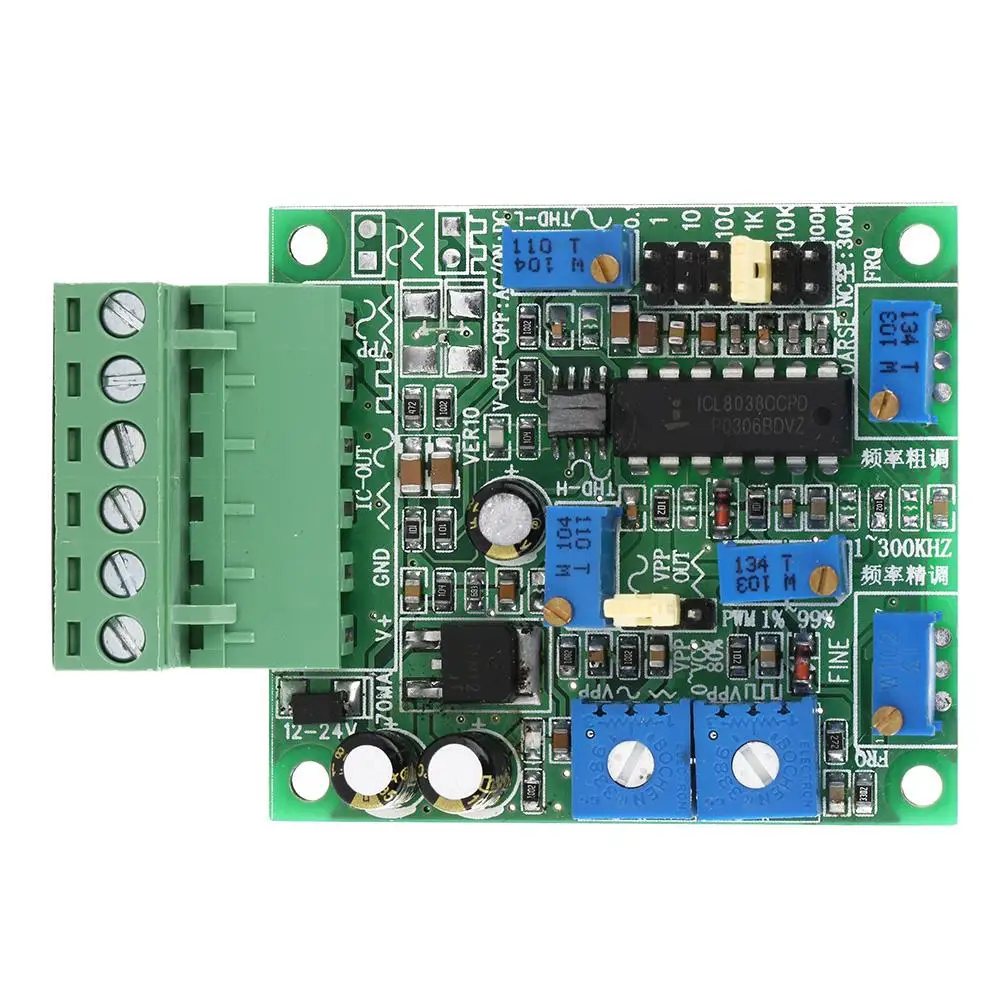

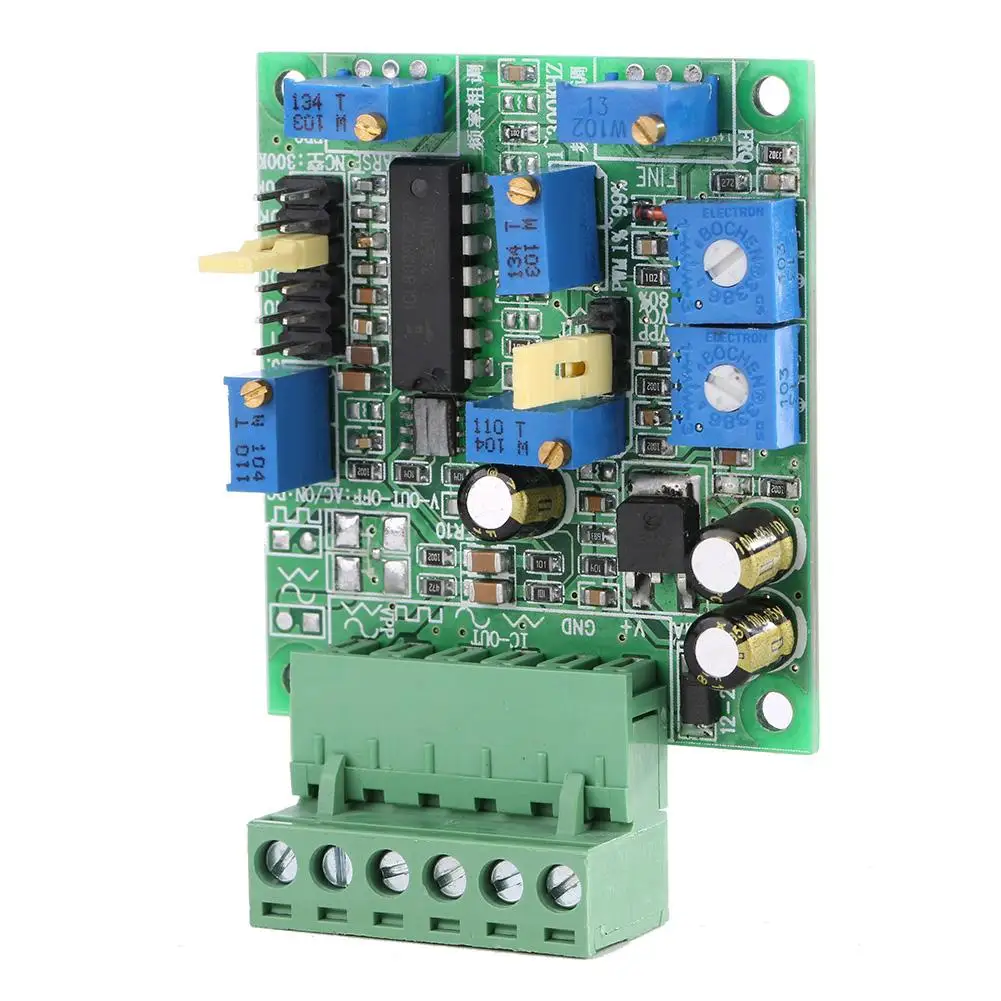

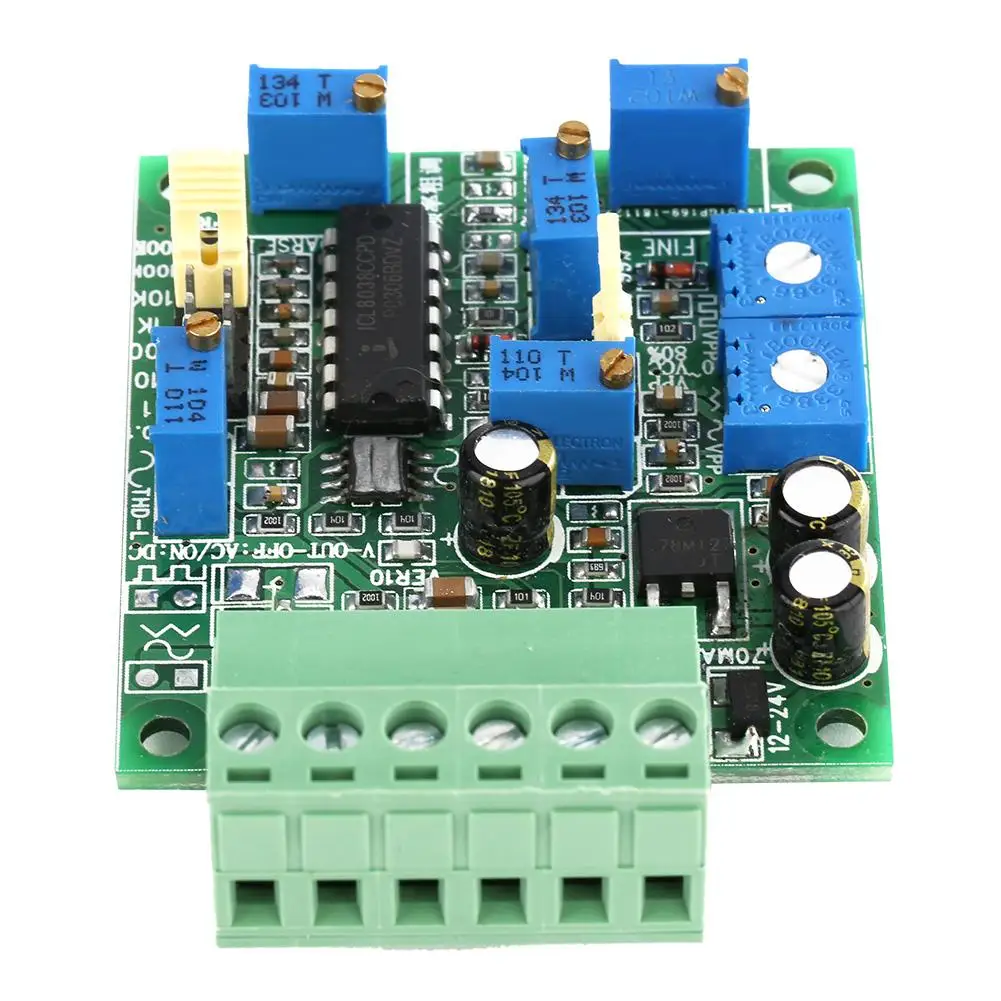

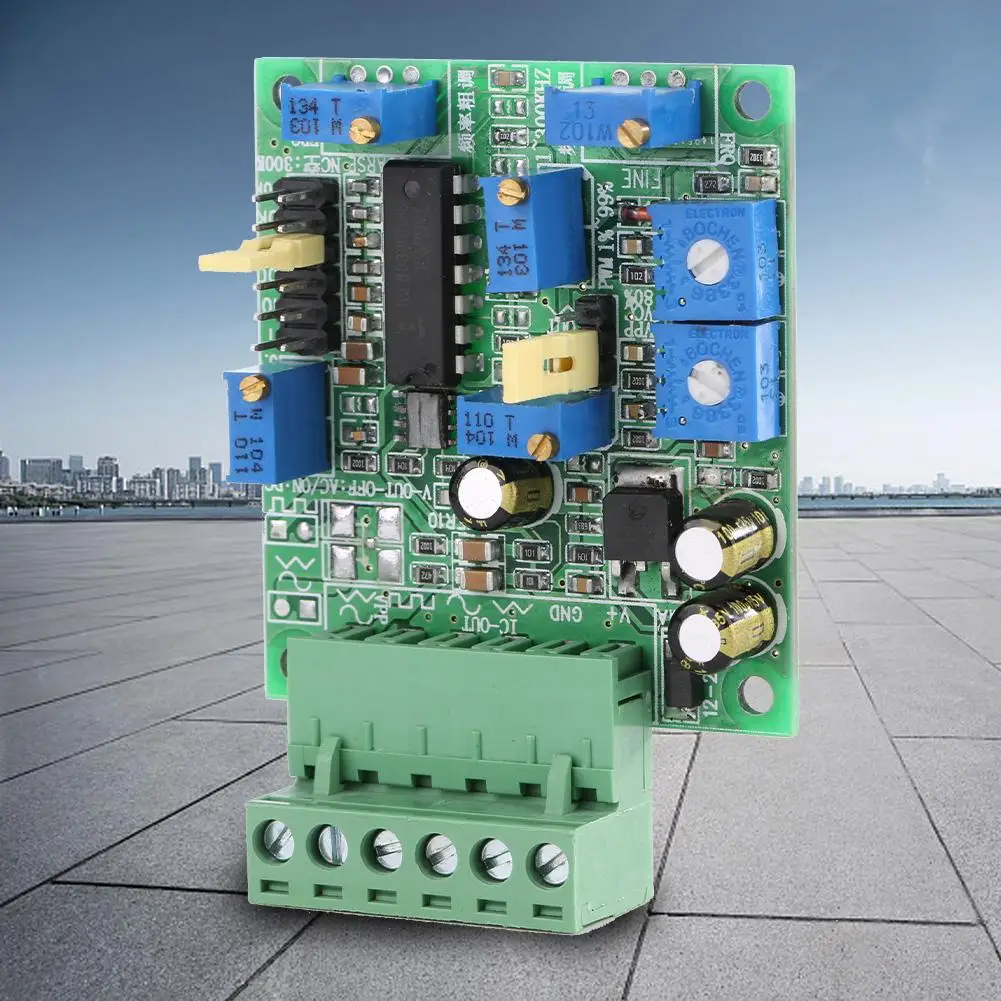

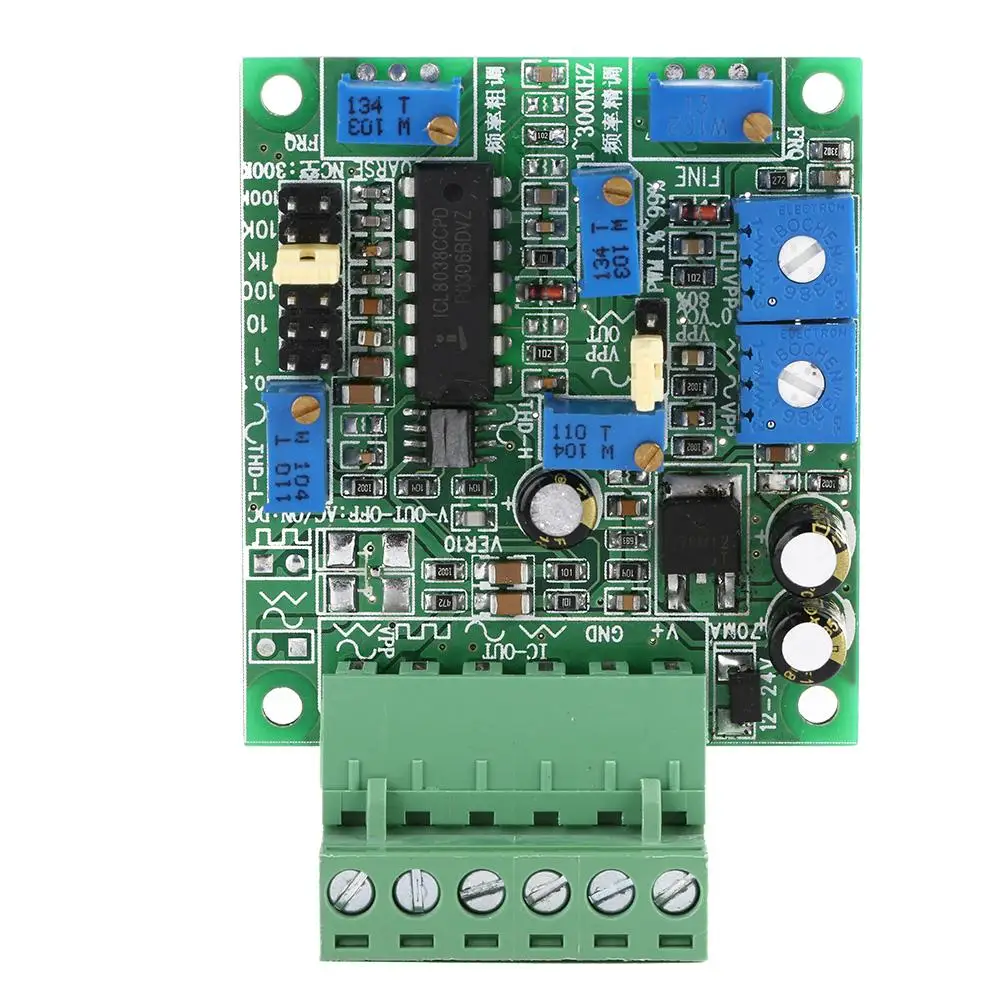

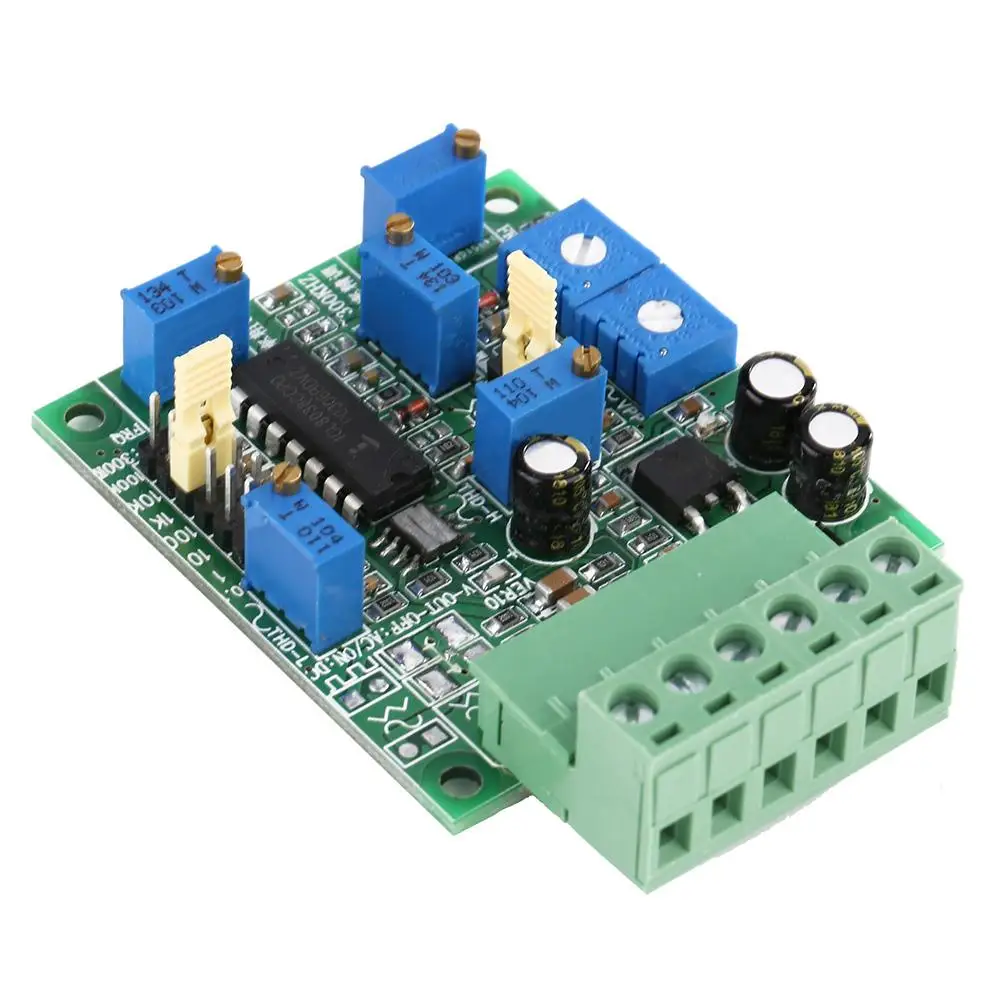

SG-8038 DDS генератор сигналов синусоидальной Треугольники прямоугольную волну плата Модуль гибкий кабель

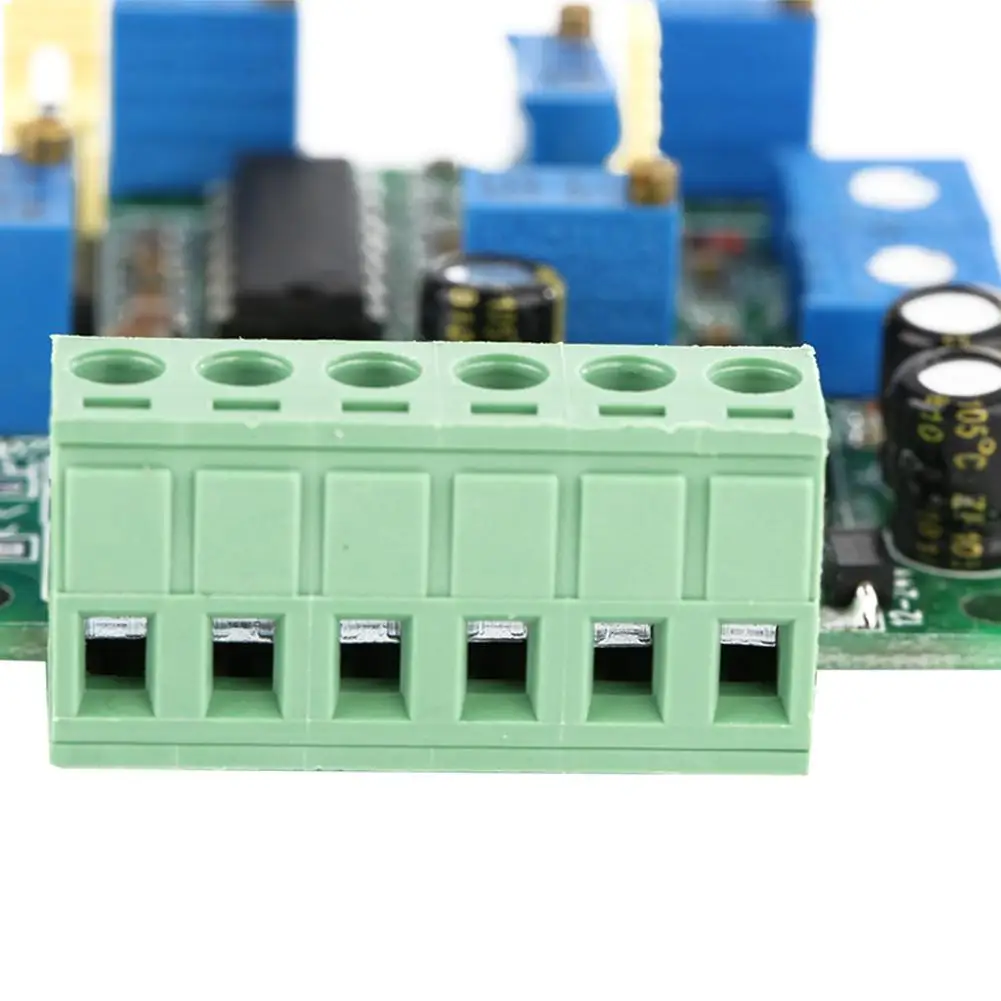

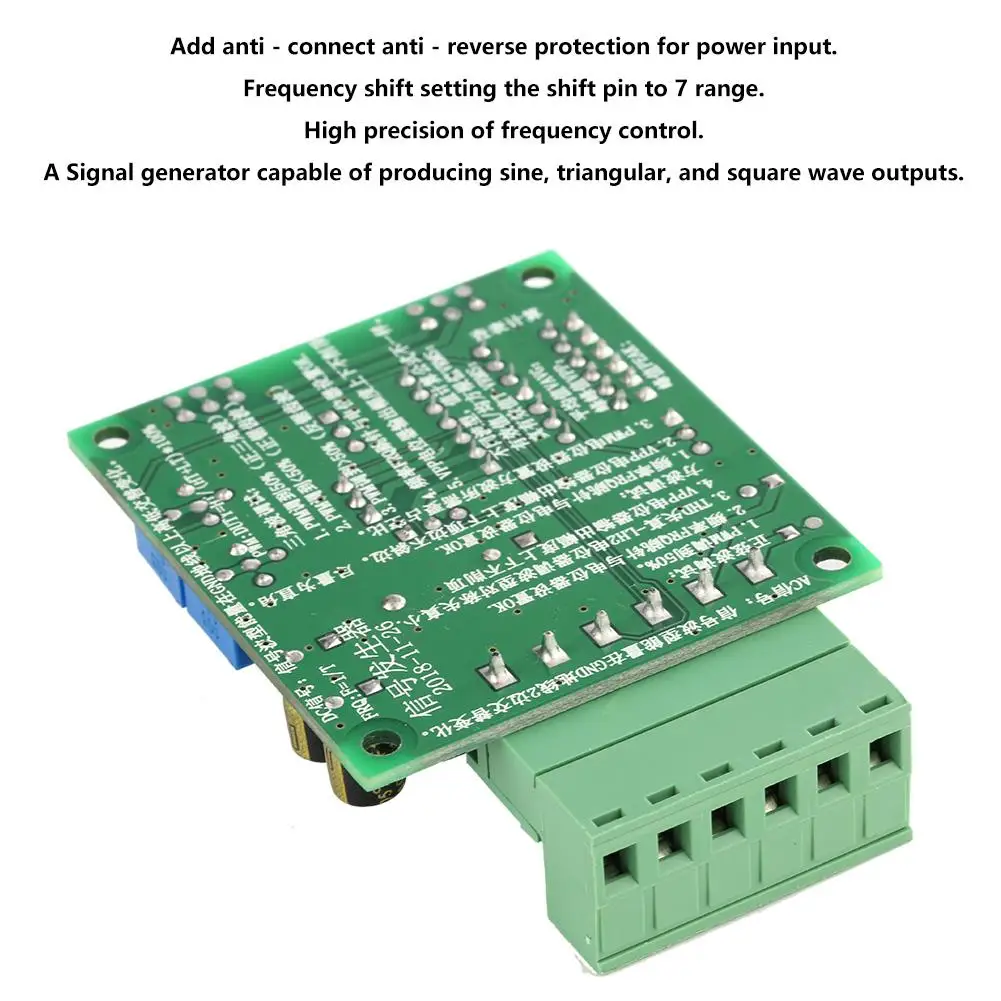

Обзор: материнская плата
Основные компоненты продукта-микросхема генерации сигналов ICL8038, усилитель перенапряжения с завышенной полосой пропускания, источник питания регулятора напряжения, схема настройки параметров сигнала, интерфейс входа и выхода и т. д. Он может выводить синусоидальную волну, прямоугольную волну (ШИМ прямоугольной волны), треугольную волну (положительную волну треугольника, волну против опилок, положительную волну). Амплитуда сигнала на выходе VPP регулируемая, регулировка искажений THD, Выход PWM регулируемый, частота FRQ регулируемый. Мощный выходной привод. Используется для a различные другим как генератор сигналов.
Особенности:
Параметры:
Состояние на 100% абсолютно новый
Вес: 32g/1,1 oz
Модель: SG-8038
A. Функция и использование
2,11. Режим охлаждения: Естественное охлаждение (обычная рабочая температура не более 40 градусов).
2,12. Использование: нельзя помещать в другое нагревательное оборудование, чтобы избежать пыли, масляного тумана, коррозионного газа, влажности и сильных вибрационных мест. Не допускается использование легковоспламеняющихся газов, проводящей пыли или жидкостей.
2,13. Рабочая температура: -15 ~ + 45 С.
2,14. Рабочая влажность: 40% ~ 90%.
2,15. Допустимая Вибрация: менее 10-55 Гц/0,15 мм
2,16. Температура хранения: от-20 до + 65 ℃
2,17. Волны космической интерференции: не требуется
B. Параметры указателя производительности:
1. Механическая структура и параметры электронной цепи основной машины
3.1.1. Входное напряжение: DC-12-24v
3.1.2. Ток на входе и Расход энергии:
Минимальный ток в режиме ожидания: 35 мА/24 В
Предельно допустимый Рабочий ток: 75 мА/24 В
Допустимый пусковой всплеск, максимальный ток: 1 А
313 допустимая пульсация входной мощности: 200 мВ
3.1.4. Диапазон регулировки частоты: 1 Гц-350 кГц, 7 передач, Двойная точность, регулировка многоповоротного потенциометра, высокая точность контроля частоты.
3.1.6. Рабочий цикл ШИМ регулируется от 5% до 100%
3.1.7 прямоугольная волна, усилитель PWM выход VPP амплитуда регулируемый диапазон: 0 ~ VCC (блок питания входное напряжение-2 в).
3.1.8. Регулируемый диапазон выходных частот, амплитуда треугольной волны, синусоидальный усилитель: 0 ~ 2/3VCC (около 70% входного напряжения источника питания, амплитуда выхода может быть увеличена, если требования к градусу искажений не высоки).
3.1.9. Усилитель выходной мощности сигнала, ток 20 мА/схема
3.1.10. Треугольные волновые и синусоидальные сигналы, прямые из чипа, имеют самые маленькие искажения, но слабость вождения. Кроме того, низкий конец волнового типа этого сигнала не подходит для заземления (то есть плавающий пол, низкий уровень шума, поднимите некоторую амплитуду на проводе заземления, а затем форму волны. Все чипы ICL8038 такие. Если вы хотите использовать эти два интерфейса, обратите внимание, соответствуют ли они внешней цепи пользователя.
3.1.11. Время запуска модуля. Время в пределах того же модуля питания и нормальный выходной сигнал. Выходное время усилителя относительно длинное, начиная от 2 до 3 секунд. В течение этого времени амплитуда волны повышается от медленного полного до заданного значения. Данный усилитель может играть роль буферизации мощности. Уменьшающим влияние на терминал.

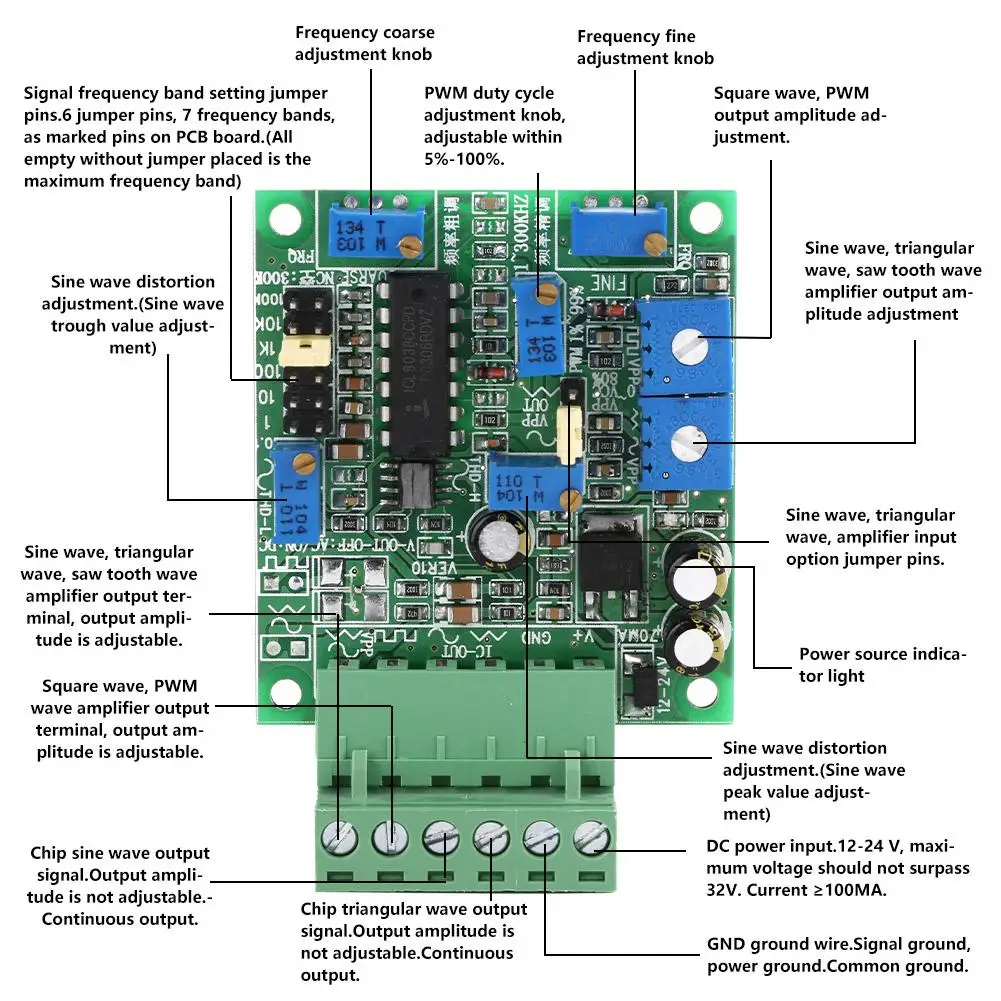

Инструкция по эксплуатации и другие:
A. Синусоидальная Диагностика:
1. Отрегулируйте ШИМ до 50%.
2. Частота FRQ jumping pin и потенциометр установлены в порядке.
3. THD-Потенциометр LH2 имеет небольшие симметричные искажения в волновом режиме.
4. Амплитуда выхода потенциометра VPP вверх и вниз, без резки сверху.
B. Прямоугольная волна и ШИМ-Диагностика:
1. Настройка частоты FRQ jumper игла и потенциометр в порядке.
2. VPP потенциометр, Выходная амплитуда, верхняя и нижняя верхняя кромка, не гиpotenuse. Стараемся быть под прямым углом.
3. Рабочий цикл, требуемый для установки прямоугольной волны в потенциометре ШИМ.
C. Коррекция треугольной волны:
1. Регулировка ШИМ до 50% (положительная треугольная волна)
2. Установите ШИМ до <50% (положительная волнистая Пилообразная волна)
3. Установите ШИМ до> 50% (анти-скользящая волна)
4. Частота FRQ jumping pin и потенциометр установлены в порядке.
5. Диапазон выхода потенциометра VPP не режет сверху
D. Некоторые основные концепции сигналов.
Сигнал переменного тока: сигнал волновой энергии чередует между GND заземлением и GND заземлением.
Сигнал постоянного тока: волновая энергия сигнала изменяется попеременно над проволокой заземления GND.
FRQ: F = 1 / T
PWM DUTY = HT / + LT (HT) * 100%
Различные типы волн, различные формулы для подсчета значений отличаются. Чтобы проконсультироваться с расчетом таблицы, или с измерением прибора. Существует много типов v-образных значений, которые обычно используются следующим образом:
Пиковое значение, пиковое значение VPP, среднее значение VAVG, эффективное значение T-VRMS, эффективное значение/RMS VRMS
Посылка список:
Модуль генератора сигналов-1 шт.
Примечание:
1. Убедитесь, что блок питания находится в пределах 12-32 В. Если аккумулятор работает, это также должно соответствовать требованию, связанному с полным напряжением и низким напряжением батареи.
2. Прямые треугольные волнистые и синусоидальные сигналы от чипа имеют самые маленькие искажения, но слабую способность вождения. Кроме того, низкий конец волнового типа этого сигнала не подходит для заземления (то есть плавающий пол, низкий уровень шума, поднимите некоторую амплитуду на проводе заземления, а затем форму волны. Все чипы ICL8038 такие. Если вы хотите использовать эти два интерфейса, обратите внимание, соответствуют ли они внешней цепи пользователя.
3. Время запуска модуля. Время в пределах того же модуля питания и нормальный выходной сигнал. Выходное время усилителя относительно длинное, начиная от 2 до 3 секунд. В течение этого времени амплитуда волны повышается от медленного полного до заданного значения. Данный усилитель может играть роль буферизации мощности. Уменьшающим влияние на терминал. Необходимо оценить перед использованием. Эта функция медленного запуска, работающая от задержки, может соответствовать требованиям заказчика, независимо от того, есть ли коллизия.
4. Рекомендуется использовать более низкую частоту под предпосылкой требований к использованию. Это позволит улучшить стабильность работы.
5. Когда ШИМ отрегулирован на 100%, выход не имеет формы волны и всегда находится в состоянии высокого уровня. Поэтому, когда настройка потенциометра в ШИМ, не переборщите его (не переборщите его по часовой стрелке). Если вы пересделаете это, вы не получите выход формы волны. Если обнаружится, что нет выхода формы волны, многоповоротный ШИМ-регулятор потенциометра может поворачиваться против часовой стрелки до тех пор, пока не будет выход формы волны (когда против часовой стрелки повернута до конца, кроме того, 5%-10% PWM с выходного сигнала, а минимальный ШИМ скважность Соотношение будет отличаться с разными частотами). Мультиповоротный прецизионный потенциометр, используемый в этом изделии, составляет 24 оборота.
6. Если требуется прямоугольная или Прямоугольная форма волны с очень точной частотой и коэффициентом мощности, обратите внимание, что Настройка ШИМ влияет на небольшое изменение частоты, И ШИМ и частота должны быть отрегулированы вперед и назад, чтобы достичь желаемой точности. Кроме того, если ШИМ-модулятор на выходе будет слишком низким, это влияет на точность измерения рабочего цикла и степень искажения волны ШИМ.
7. Для очень точных синусоидальных форм обратите внимание, что при регулировке пика и корыта двух THD потенциометров они будут общаться друг с другом, но только слегка. Если требования очень высоки, то для регулировки thd-l, H эти два потенциометра будут соответствовать требованиям. Кроме того, для вывода синусоидальной волны есть предположение: потенциометр амплитуды ШИМ должен быть отрегулирован на максимальный выход, определенный как 50% от рабочего цикла, И затем, чтобы исправить thd-l /H два потенциометра, для достижения высокой точности синусоидального выхода.
